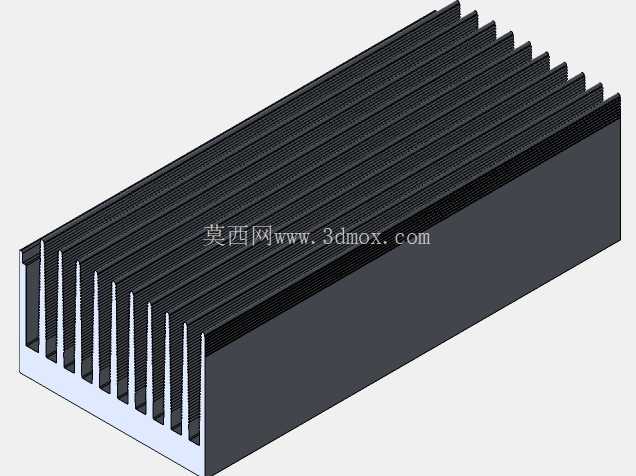

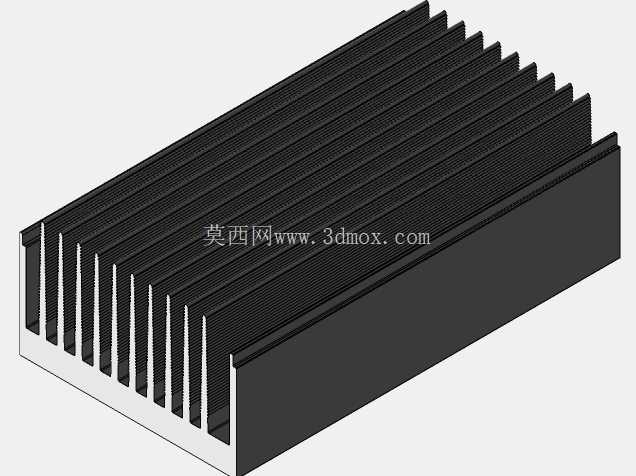

通讯设备用铝制插齿式散热结构件

　　从安装边界来看，这类散热结构的基底底面设计为全平面结构，不需要额外做复杂的定位凸台，实际使用时可以根据发热芯片的尺寸在基底底面铣削对应深度的贴合槽，也可以直接通过导热胶、导热硅脂贴合在芯片表面，安装孔位可以根据PCB板的固定孔位在鳍片间隙的基底区域加工，不会破坏鳍片的整体散热面积。鳍片的间距设计经过热仿真优化，既不会因为间距过小导致空气流通受阻形成热淤积，也不会因为间距过大浪费整体安装空间，在自然对流工况下，空气可以在鳍片间隙形成稳定的上升流道，带走鳍片表面的热量，不需要额外的风道设计就能满足常规通讯芯片的散热需求。在通讯终端、小型工业控制板卡、嵌入式通讯模块的热设计环节，被动式铝型材散热结构是成本与可靠性平衡的首选方案，这类结构不需要额外供电驱动风扇，没有运动部件带来的寿命损耗与振动干扰，尤其适合对运行稳定性要求高、维护频次低的通讯类设备场景。这款插齿式散热结构采用一体挤压成型的铝基材加工思路，基底部分为实心平整铝块，作为与发热芯片接触的导热载体，上半部分均匀排布等间距的直立散热鳍片，鳍片与基底为一体结构，不存在拼接带来的接触热阻，能快速将基底收集的热量传导到每一片鳍片表面，通过鳍片与空气的自然对流完成热量交换。

　　在实际选型应用中，这类散热结构多用于4G通讯模块、小型交换机主板、工业通讯网关这类持续发热功率在5-15W区间的设备，相比带风扇的主动散热方案，它的运行噪音为零，不会因为风扇积灰、轴承磨损导致散热失效，在粉尘较多、无人值守的通讯站点场景下，使用寿命可以达到十年以上，不需要定期维护更换。从结构设计的角度看，一体挤压的铝型材工艺可以大幅降低量产成本，型材挤出后只需要按照需求的长度裁切，再做表面阳极氧化处理提升耐腐蚀性与表面辐射散热效率，不需要复杂的机加工工序，鳍片的厚度控制在1mm左右，既保证了足够的导热强度，不会因为鳍片过薄在安装、运输过程中出现弯折变形，也最大化拓展了有效散热面积。

　　在三维建模过程中，这类结构需要重点关注鳍片的拔模角度，因为铝型材挤出工艺要求截面存在微小的拔模斜度，不能做成绝对垂直的直壁结构，否则会在挤出脱模时出现鳍片拉伤、变形的问题，建模时需要给每一片鳍片设置0.5-1度的拔模斜度，同时要保证基底的厚度不小于5mm，避免基底过薄导致热量横向传导效率不足，出现局部热点。另外，这类散热结构的外形尺寸可以根据设备内部的安装空间灵活调整，长度方向可以按需裁切，宽度方向可以通过调整鳍片的数量来适配，不需要重新开挤出模具，能大幅缩短新品开发的周期，在小批量定制化的通讯设备开发中，这种灵活的尺寸适配性可以有效降低热设计的迭代成本。

　　在热仿真验证环节，需要重点核算鳍片的总散热面积与发热功率的匹配关系，常规工况下自然对流的散热系数大概在5-10W/(㎡·K)，结合铝材质200W/(m·K)左右的导热系数，可以快速估算出不同尺寸下的散热能力，不需要做复杂的仿真计算就能完成初步选型。实际装配时，需要注意散热结构与芯片之间的接触压力，压力过小会导致接触热阻过大，热量无法有效传导到散热基底，压力过大则可能压损芯片封装，一般通过弹簧螺丝固定的方式将接触压力控制在30-50N每颗固定点，就能保证导热界面材料充分填充接触间隙，达到最优的导热效果。表面阳极氧化处理除了提升耐腐蚀性之外，还可以将表面黑度提升到0.8以上，大幅增强辐射散热的效率，在密闭无对流的设备外壳内部，辐射散热占比可以达到总散热量的30%以上，这也是这类黑色散热结构比原色铝结构散热效果更好的核心原因。
