拖拉机配套托盘搬运叉式属具结构设计

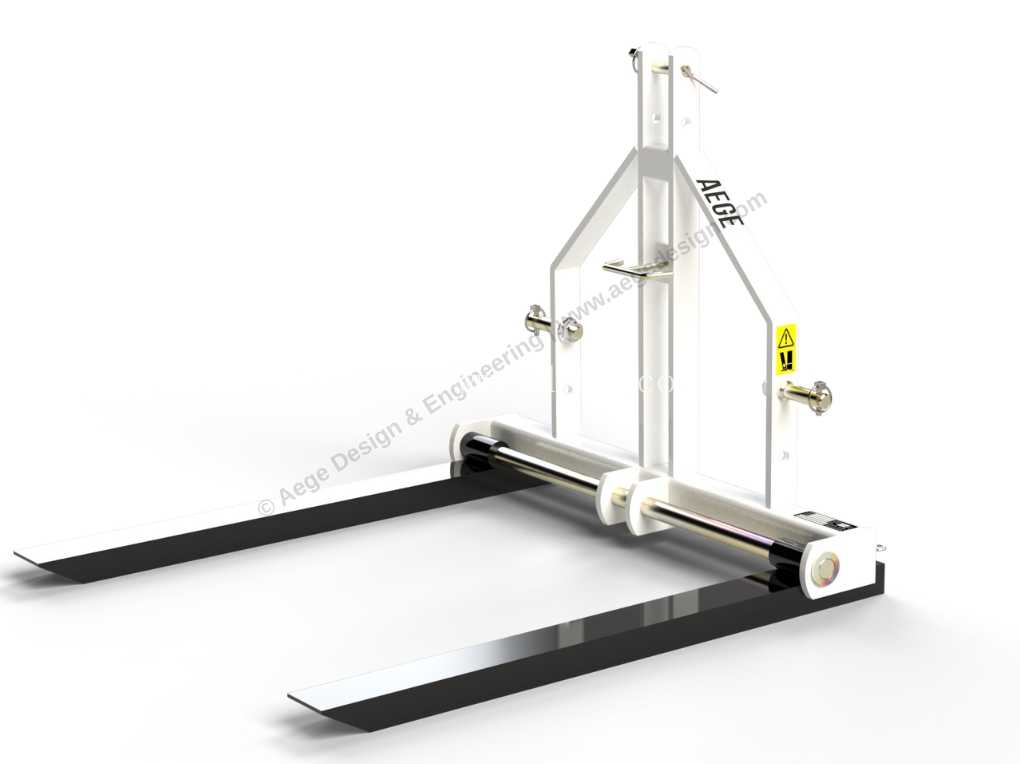

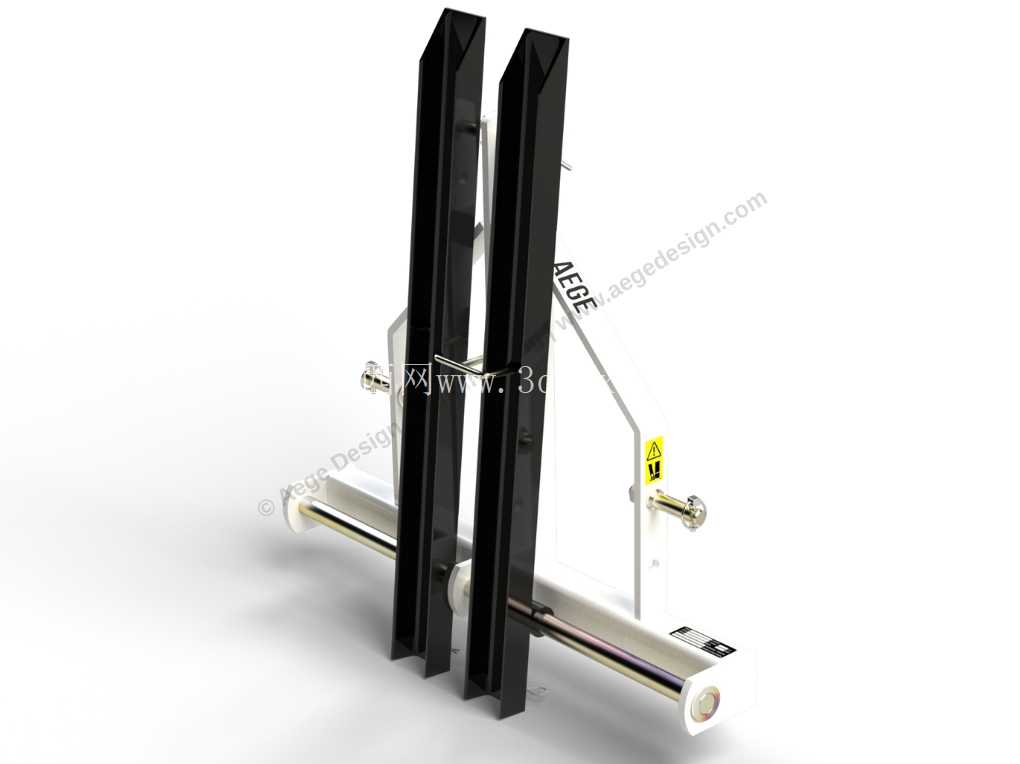

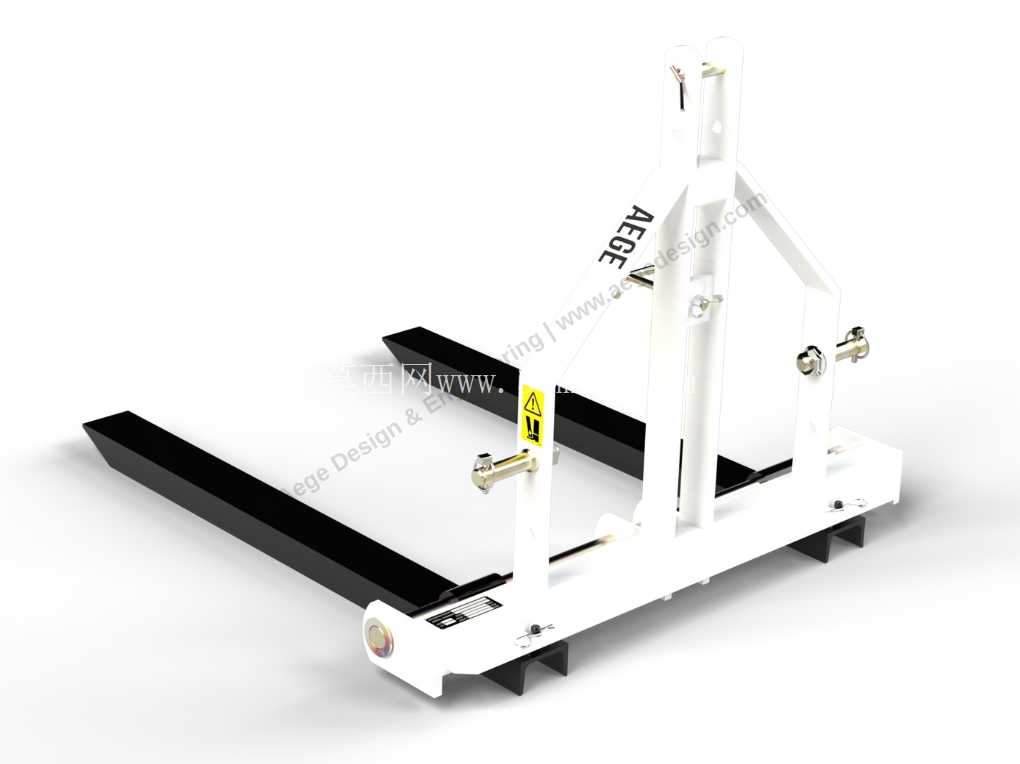

　　这款挂接式叉运属具，核心是解决中小马力拖拉机在非硬化场地的托盘类载荷转运需求，适配南方丘陵果园、北方家庭农场、小型建材堆场这类没有配置专用叉车的作业场景，填补了常规拖拉机后挂只能完成牵引、提升作业，无法直接叉取标准托盘货物的功能空白。从结构布局来看，整体采用对称式框架设计，主体承力架为三角稳定构型，上部设置两个挂接销位，完全匹配拖拉机标准三点悬挂的上拉杆、下拉杆连接点位，安装时无需对拖拉机原有悬挂结构做任何改装，对准销孔插入锁销即可完成固定，挂接后整体重心落在拖拉机后轮承重合理区间内，不会出现翘头风险。

　　前端叉齿采用平直高强度合金钢型材，叉齿间距可根据常用托盘的进叉口宽度做无级调整，调整到位后通过侧面的顶紧螺栓锁止，避免作业过程中叉齿移位导致托盘滑落；叉齿根部设置整根横向圆辊作为承力转轴，叉齿可沿转轴做小角度俯仰，配合拖拉机后悬挂的液压提升行程，在坑洼地面行驶时能自动适配地面起伏，减少托盘内货物的颠簸晃动。上部框架两侧设置的可调限位螺栓，主要用于限制属具左右摆动幅度，在挂接不同宽度的拖拉机时，可通过调整螺栓伸出长度，让属具中心与拖拉机动力输出中心保持重合，避免偏载对悬挂拉杆造成单侧磨损。框架上的黄色警示标识区域，是按照农用机械安全规范设置的危险提示位，提醒周边人员在属具提升状态下禁止进入叉齿下方区域。

　　从安装边界来看，这款属具适配30-60马力段的轮式拖拉机，挂接后整机横向宽度不超过1.4米，可顺利通过农村常见的3米宽机耕道、果园行间通道；叉齿长度适配国标1200*1000mm标准联运托盘，最大提升高度与拖拉机后悬挂最大提升行程保持一致，额定承载匹配该马力段拖拉机的后悬挂提升能力，不会出现过载导致的液压系统泄压问题。实际作业过程中，驾驶员在驾驶位即可通过拖拉机原有液压操纵杆控制属具的升降，完成托盘货物的叉取、转运、堆码动作，相比人工搬运效率提升4倍以上，相比租用小型叉车的作业成本降低60%，尤其适合农资转运、农产品采收转运、小型建材场内倒运这类短距离、小批量的托盘搬运作业。

　　结构设计上没有采用复杂的液压侧移、调距功能，所有调整动作都可通过人工手动完成，整体运动部件仅保留根部的转动副，日常维护只需要定期给转动销轴加注润滑脂即可，故障率远低于带复杂液压功能的专用属具，非常适合农村地区缺乏专业维修条件的使用环境。框架上预留的多个安装孔位，还可根据用户需求加装防护网、捆扎挂钩等附件，拓展运输零散货物、固定桶装物料的功能，不需要额外更换属具就能完成多类物料的转运作业。叉齿的刃口做了圆弧过渡处理，进叉时不会刮蹭托盘底部的木板或塑料结构，延长托盘的使用寿命，同时避免叉齿尖部磕碰地面造成的刃口卷边问题。
