100吨级卧式纤维素打包压块设备

在再生纤维素加工、纸品边角料回收、农林纤维废弃物处理的生产场景中，松散纤维物料的储运成本一直是困扰生产端的核心痛点——未经过压实的散料堆积密度仅为每立方米30至60千克，不仅占用大量仓储空间，长途转运时的车辆装载率不足三成，还容易在堆放过程中出现扬尘、受潮霉变、散落损耗等问题。这套卧式压实设备正是针对100吨压力工况下的纤维素类散料压块需求开发，从结构布局到受力路径都围绕连续化打包作业的实际工况做了针对性优化。

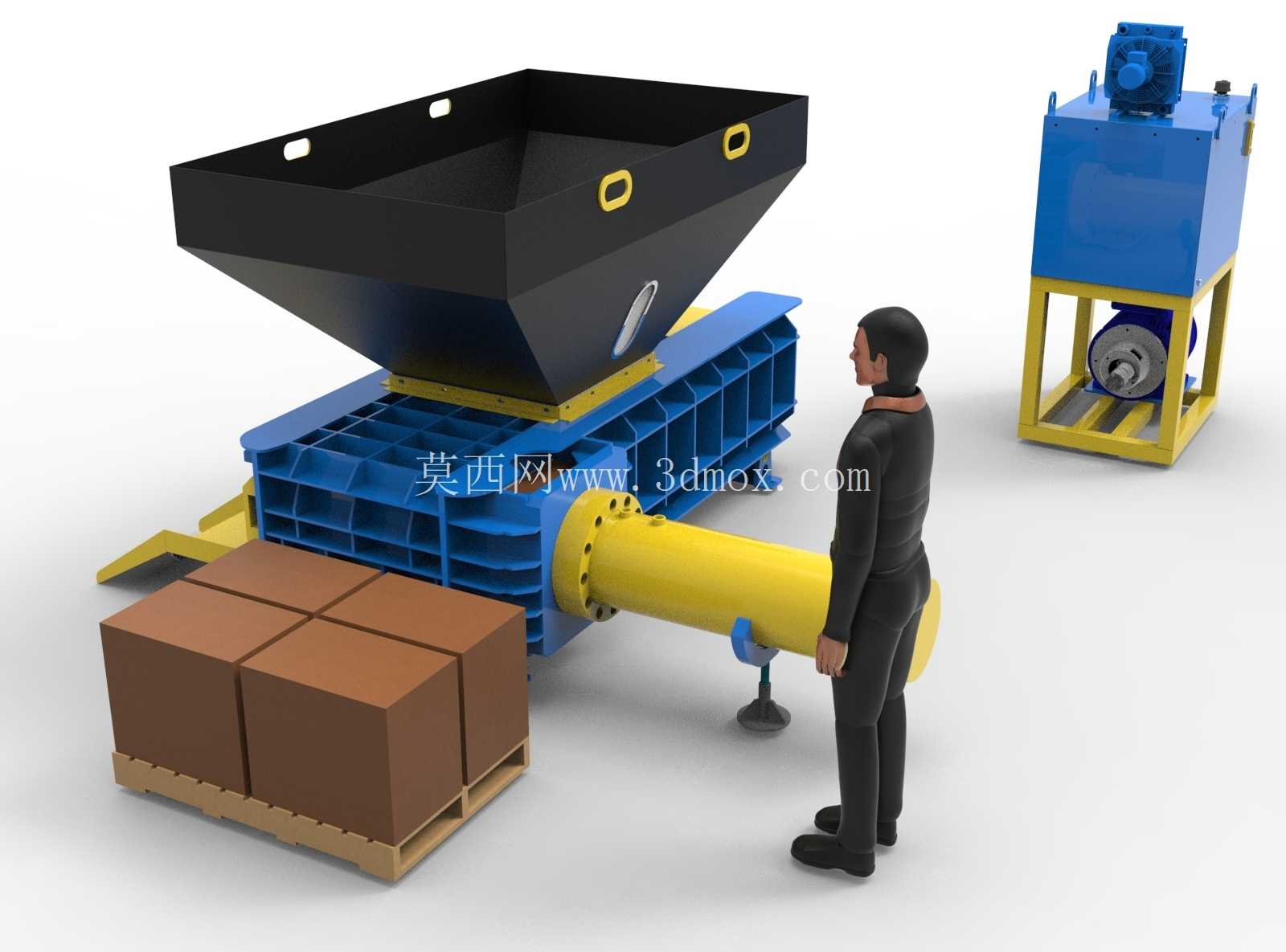

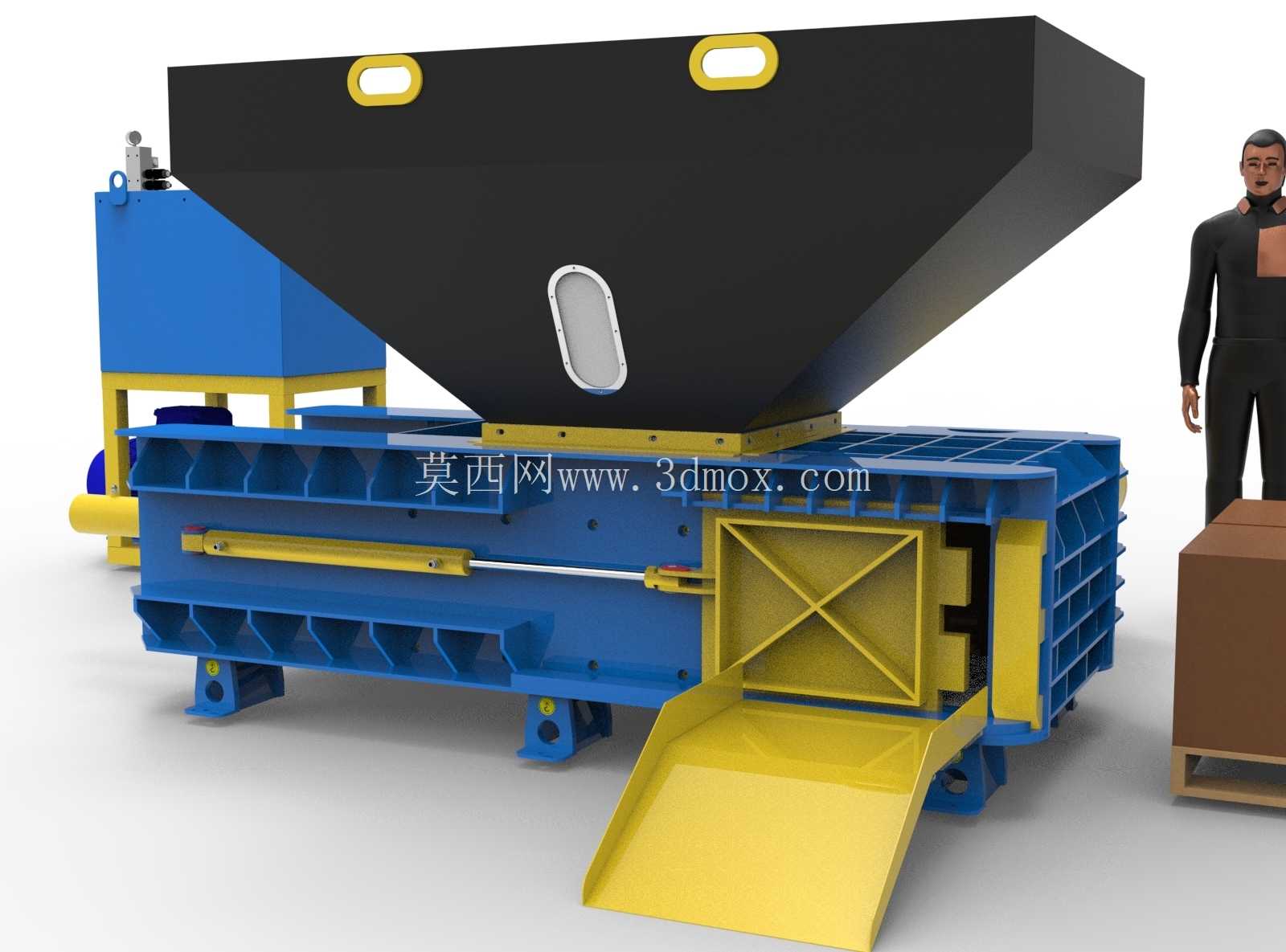

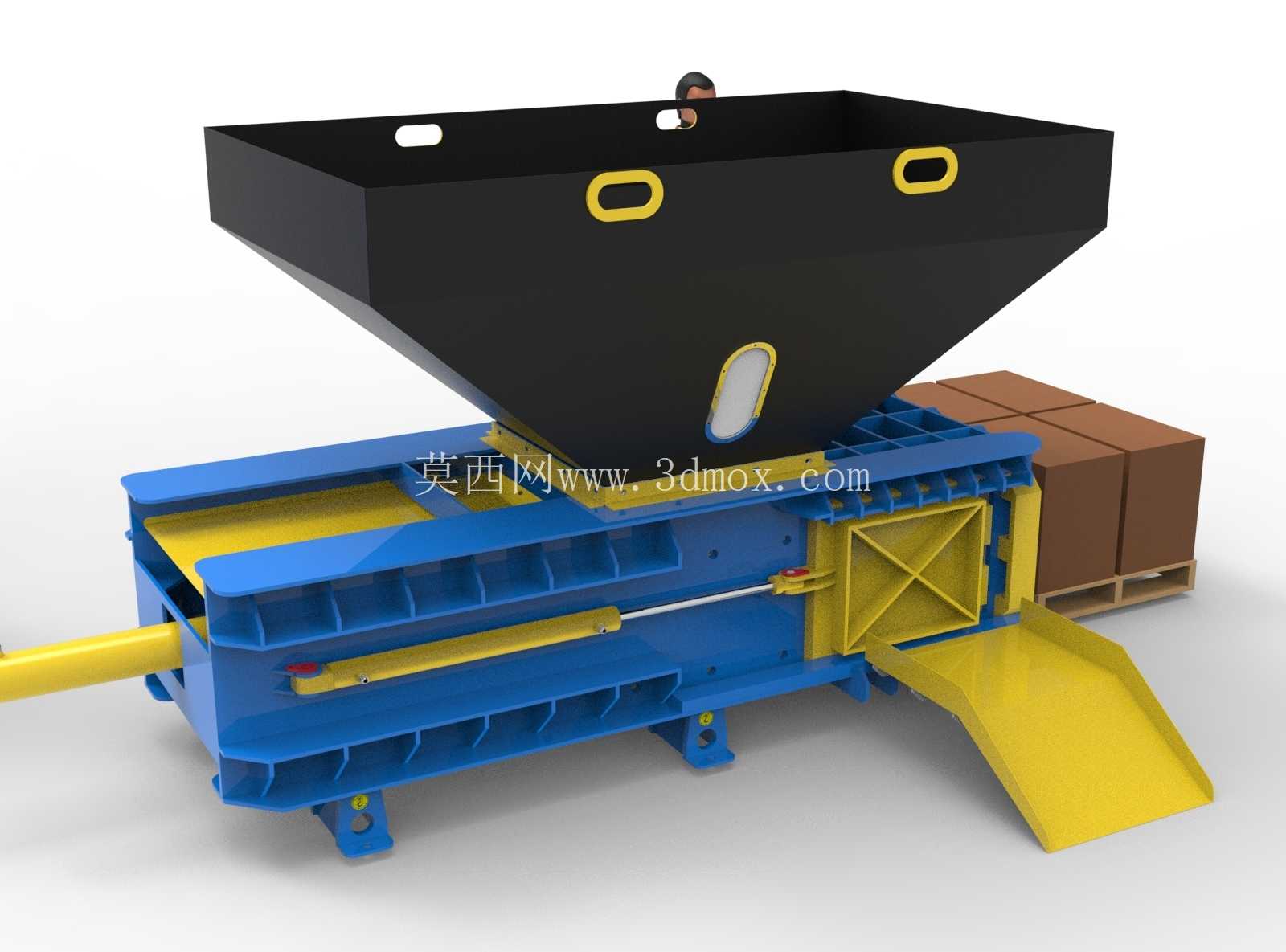

设备采用卧式水平施压的整体布局，进料段设置大敞口方锥形料斗，料斗上口四边做了加厚折边处理，侧壁预留的四个吊环孔可直接适配车间常规起重设备的吊装作业，不管是新设备进场安装还是后期检修移位，都不需要额外制作吊具工装。料斗下口直接对接压缩腔的进料开口，压缩腔采用高强度钢板拼焊的箱型结构，内壁铺设可更换的耐磨衬板，避免长期受压过程中纤维物料中的硬质杂质刮擦腔体内壁，减少后期维护的停机时长。

核心施压单元采用单出杆液压缸水平布置的方案，缸筒尾部通过法兰结构与压缩腔的后端受力座刚性连接，缸杆前端连接压实推头，推头的工作面做了网格状防滑处理，防止压块过程中物料在推头表面打滑出现压块密度不均的问题。液压缸的下方设置可调节高度的支撑脚，安装时可根据现场地面的平整度调整支撑高度，保证缸杆的运动轴线与压缩腔的中心轴线完全重合，避免长期偏载运行导致的缸杆密封件磨损、导向套拉伤等故障。

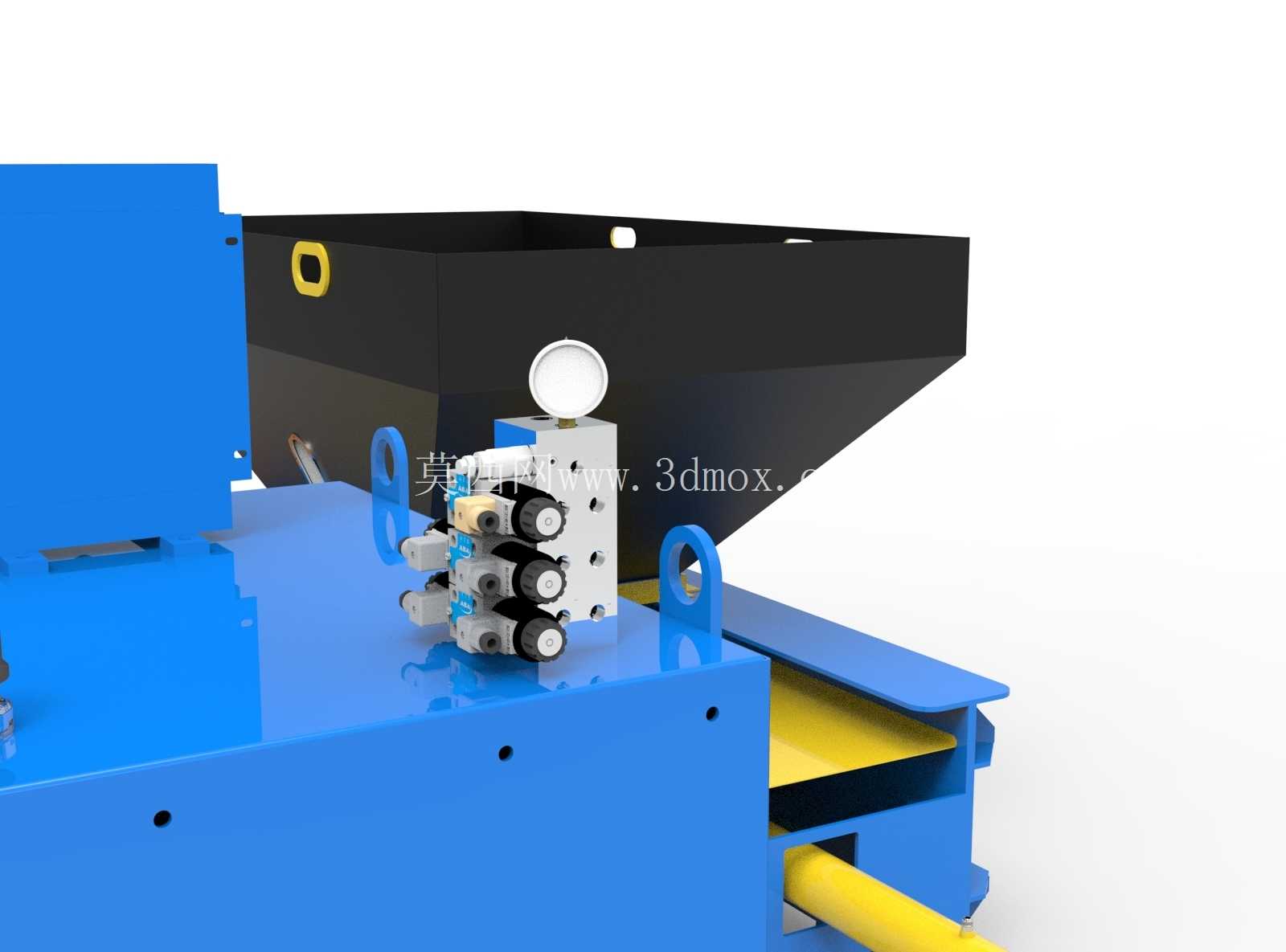

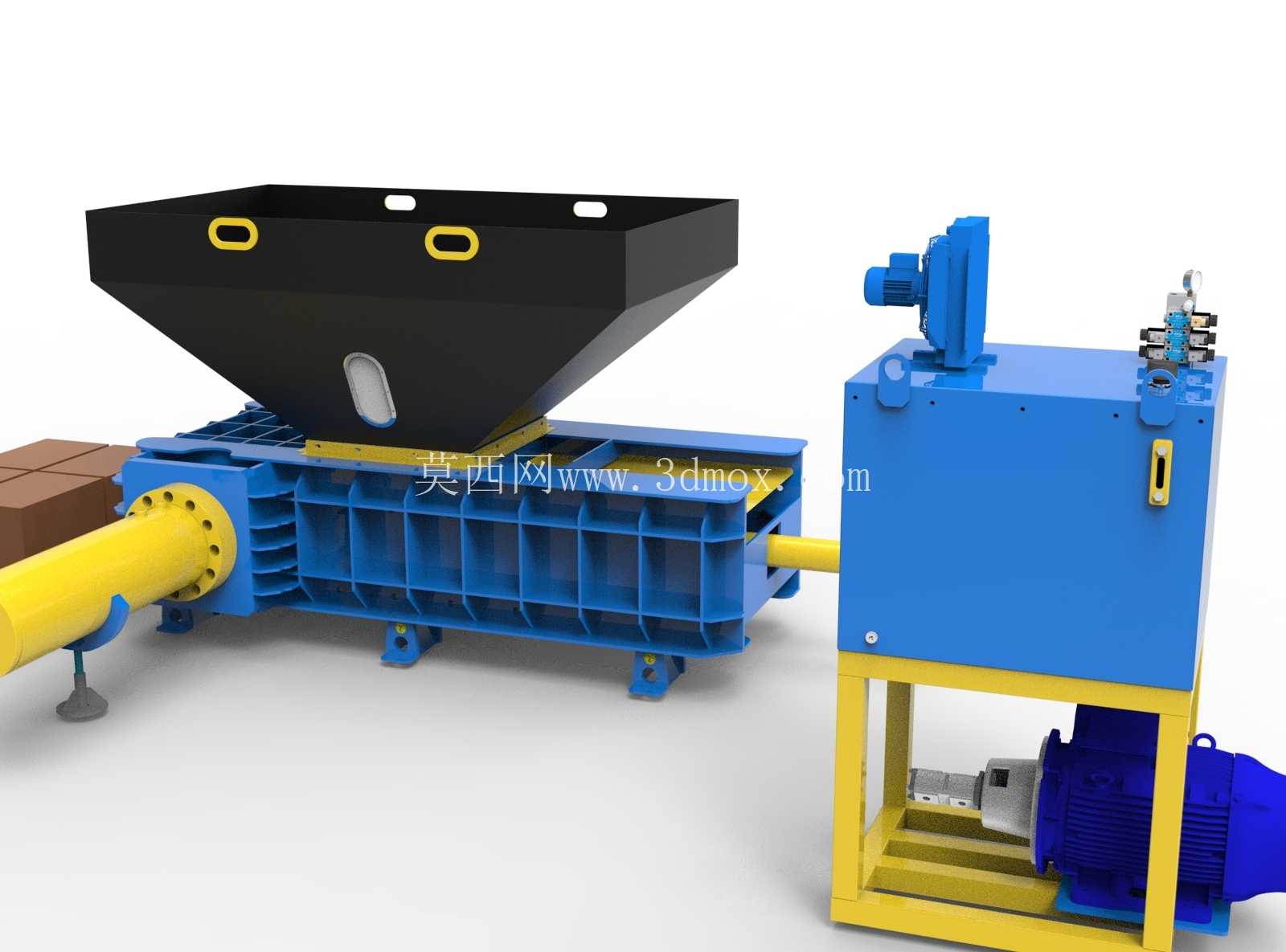

设备配套的独立液压站采用分体式布置，与主机之间预留足够的安全操作距离，液压站的机架采用方管焊接的框架结构，下部预留液压油箱的安装空间，上部布置油泵电机组与阀组集成块，侧面设置的检修门可快速打开完成滤芯更换、阀组调试等日常维护操作。液压站与主机之间通过高压胶管连接，管路布置时避开操作人员的常规行走路径，同时在管路外层加装防护套，避免车间内的叉车、转运托盘剐蹭管路造成泄漏风险。

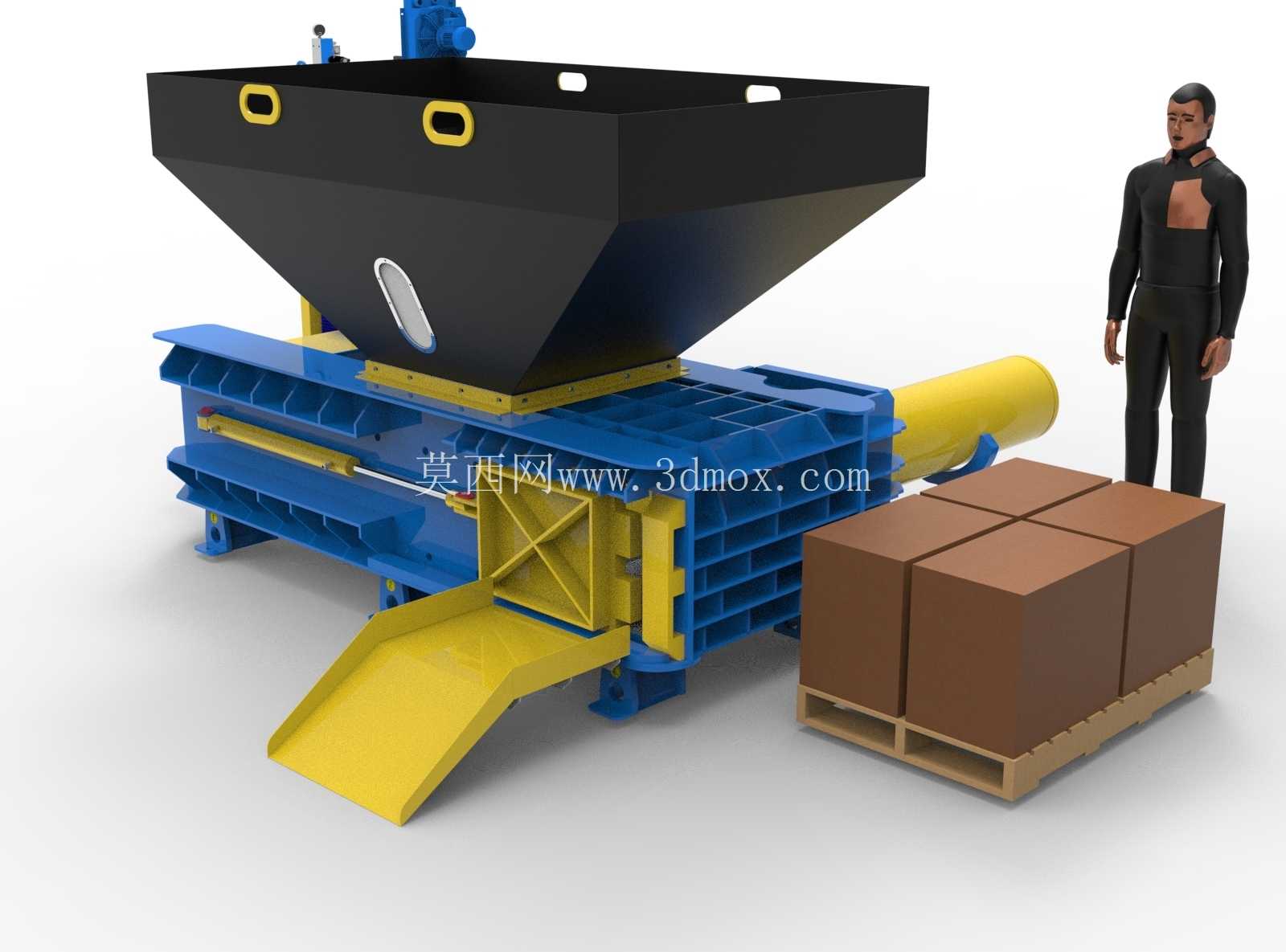

压制成型的物料块从压缩腔前端的出料口推出，直接落在前端的木质托盘上，出料口的高度与标准木质托盘的承载面高度匹配，压块完成后可直接用手动液压叉车转运整托成品，不需要额外的二次搬运工序。从安装边界来看，设备主机的横向长度覆盖进料、压缩、出料三个工位，安装时需要在设备的操作侧预留至少1.2米的人员通行与检修空间，液压站与主机的间距建议控制在2米以内，减少高压管路的沿程压力损失，同时要保证设备周边的地面承重满足满负载运行时的载荷要求，避免长期运行出现地面沉降导致的设备轴线偏移。

从设计思路上，这套设备没有追求过多复杂的自动化功能，所有结构都围绕稳定、易维护的核心需求展开：料斗的倾斜角度经过反复校核，保证纤维素类物料能够依靠自重顺利滑入压缩腔，不会出现物料架桥堵料的问题；压缩腔的截面尺寸经过多轮物料压实试验确定，压制成型的料块尺寸刚好适配常规的货运集装箱内部摆放空间，最大化提升转运时的空间利用率；推头的行程设置了双重限位保护，机械限位与液压行程阀双重触发，避免超程运行导致的结构件碰撞损坏。

在实际生产应用中，这套设备可适配干燥后的纤维素原料、纸品加工边角料、农作物秸秆纤维等多种松散物料的压块作业，压制成型的料块密度可达到每立方米400千克以上，大幅降低物料的仓储与转运成本。设备的操作侧设置了安全防护栏与急停按钮，操作人员在料斗旁完成上料作业后，可在安全位置触发压实循环，整个压块过程自动完成，不需要人工干预压实工序。针对纤维物料容易缠绕铰接部件的问题，所有运动副的位置都设置了防尘密封罩，防止细碎纤维进入铰接缝隙造成部件磨损，日常维护只需要定期检查液压油位、紧固连接螺栓即可，不需要复杂的专业维保操作。
