福克斯3.5x12英寸旁路减震器结构设计

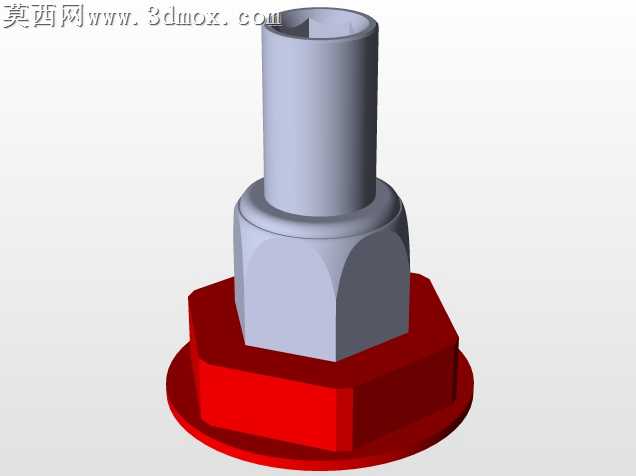

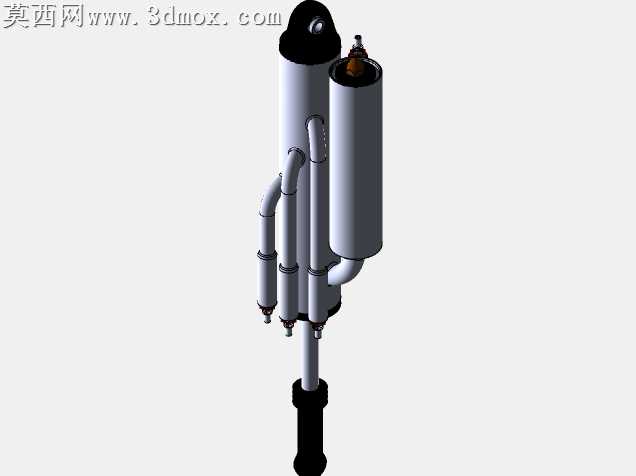

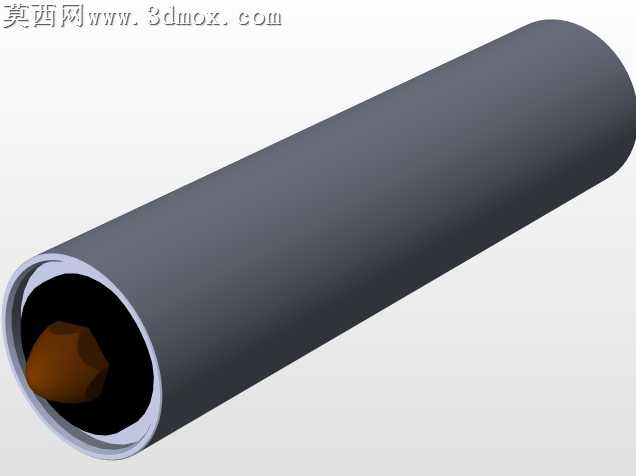

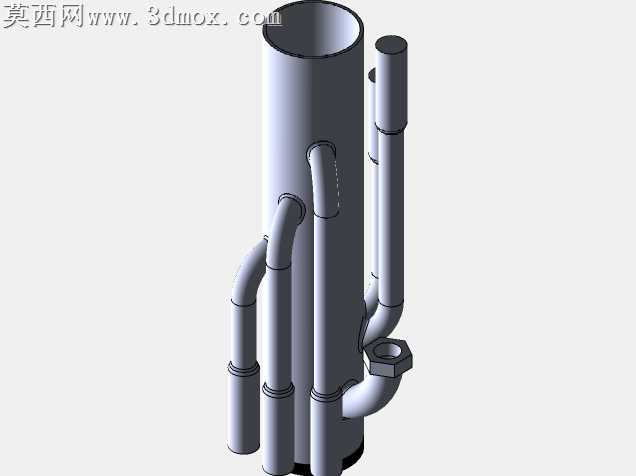

本作品为适配越野及赛车场景的旁路式减震器三维建模成果，建模过程严格遵循3.5x12英寸的规格参数，完整还原产品的精确外部尺寸，可作为越野悬架部件设计的可靠参考依据。建模阶段以参数化设计为核心思路，先通过草图绘制勾勒减震器的整体轮廓基准，依次完成下端安装基座、主减震筒身、外置旁路储液筒、多组旁路导流管路、上端连接吊耳的结构搭建，每一处管路的弯折弧度、筒身的对接位置、紧固件的排布都严格对照实物比例进行校准，确保各部件的装配关系完全符合实际机械结构逻辑。材质渲染环节针对不同部件做了差异化处理：主减震筒与旁路储液筒采用金属哑光钢材质，还原钢制承压部件的厚重质感与表面细微磨砂纹理；导流管路表面做了镀锌金属质感处理，呈现管路部件的光滑金属反光特性；下端活塞杆部分做了镀铬亮面处理，突出活塞杆的高耐磨加工属性；顶部密封端盖与连接部位做了黑色硬质橡胶与氧化黑金属的材质区分，清晰呈现不同功能部件的材质差异。结构设计上，该旁路减震器采用多管路旁路结构设计，区别于传统单筒减震器，可通过不同位置的旁路阀实现多段阻尼调节，适配越野场景下大行程冲击的缓冲需求，建模时完整还原了多组平行排布的旁路管路与主筒身的连接结构，清晰展示旁路结构的油路走向逻辑，同时对筒身顶部的充气阀结构、下端的缓冲限位结构、各管路的连接接头结构都做了精细化建模，没有省略关键的结构细节。整个模型装配层级清晰，各部件可独立拆分查看，既能够直观展示旁路减震器的整体外观形态，也可清晰呈现内部结构的装配逻辑，为越野赛车悬架系统的匹配设计、减震器的改装优化提供精准的三维模型参考，可直接用于悬架系统的装配干涉检查、安装位置匹配校核等设计环节。
