C波段通讯馈源喇叭结构设计方案

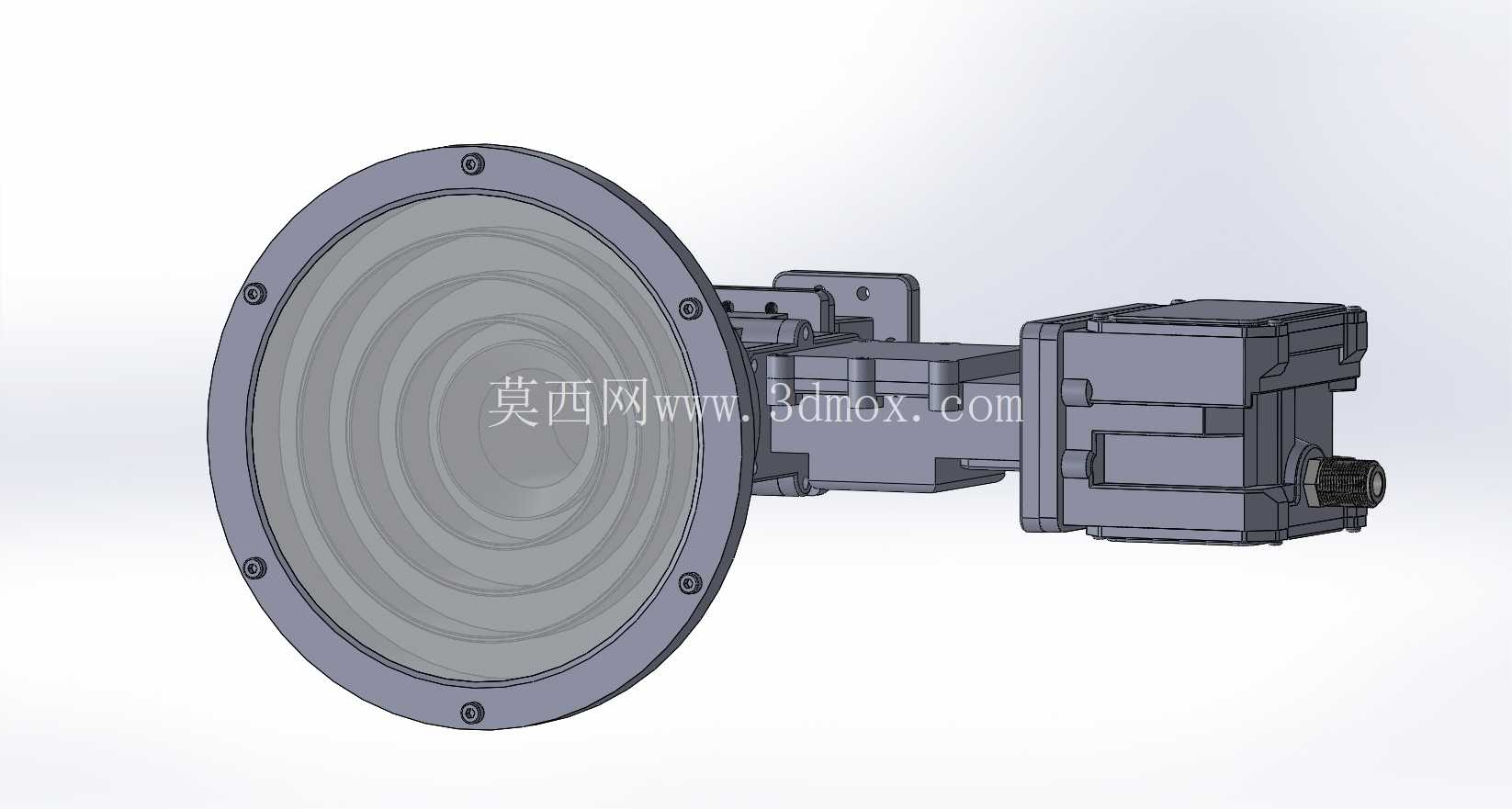

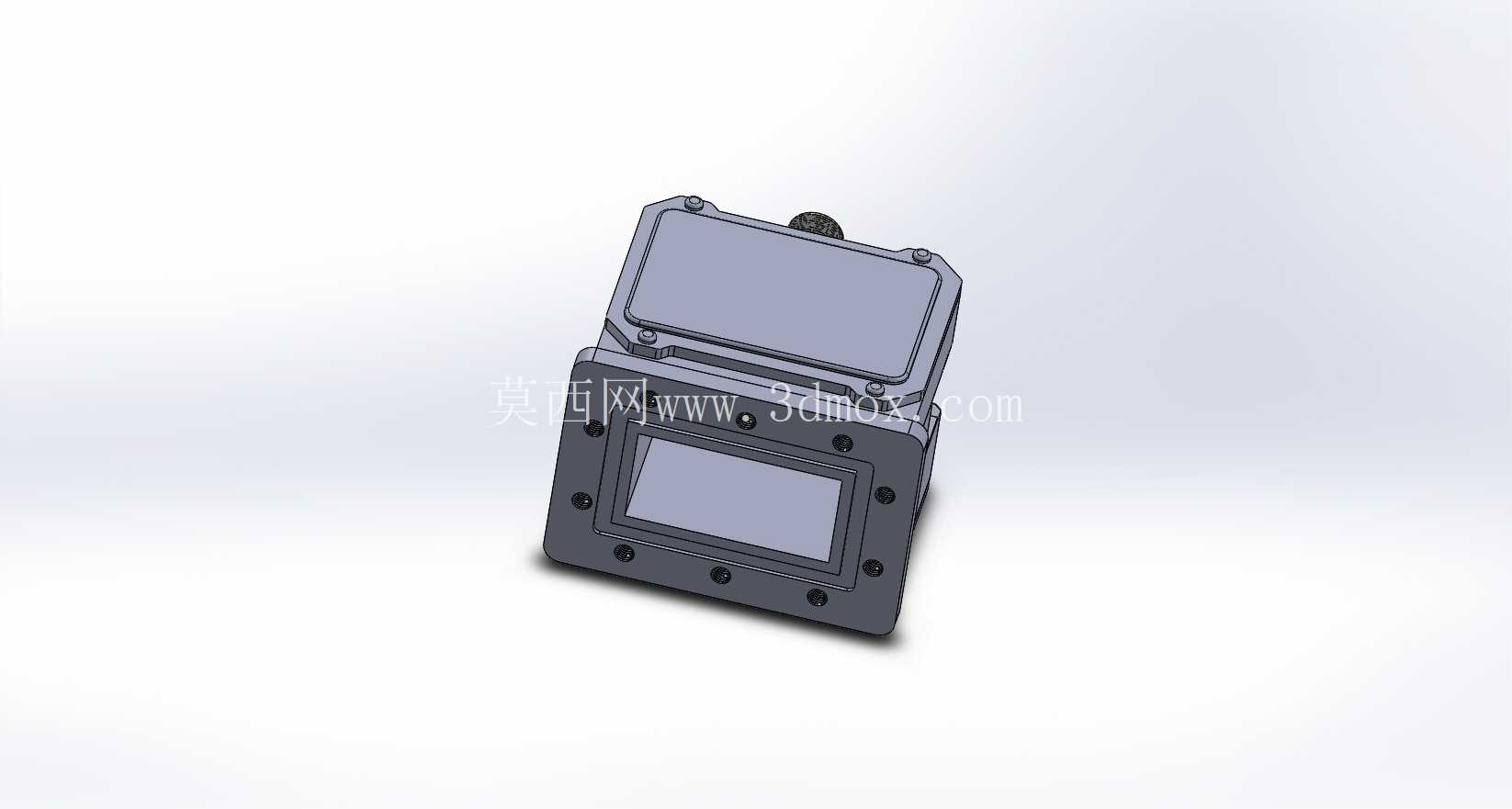

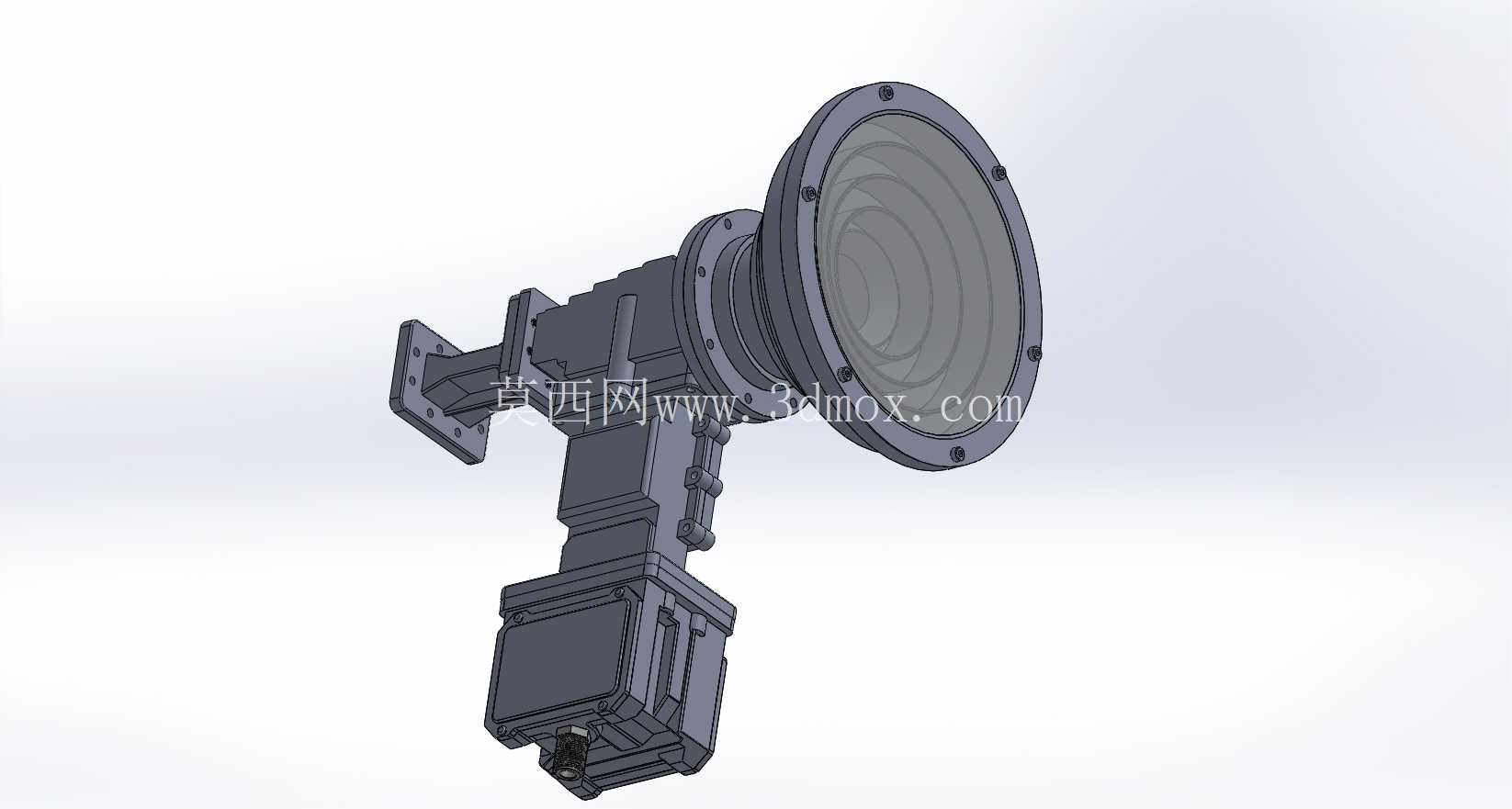

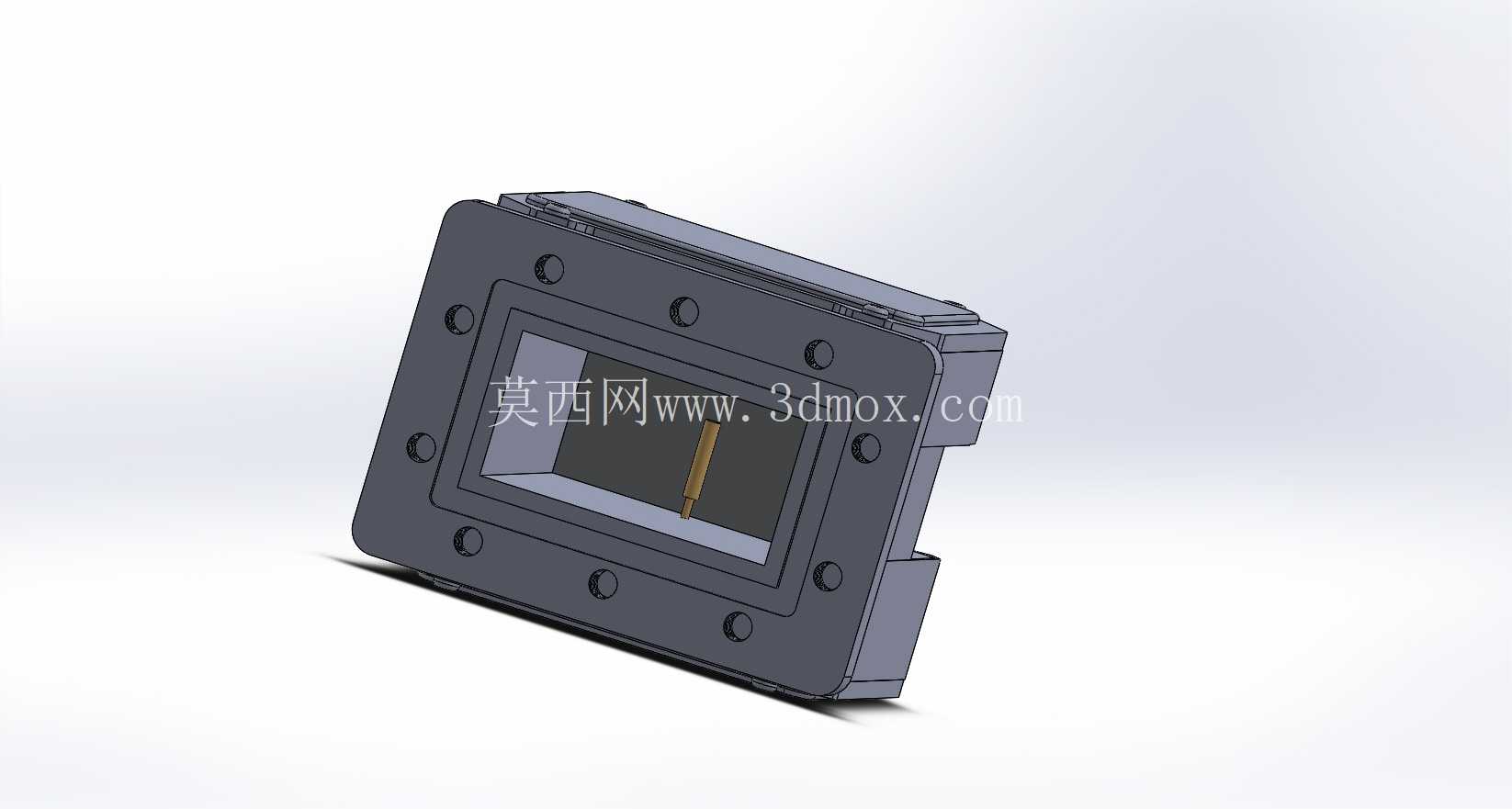

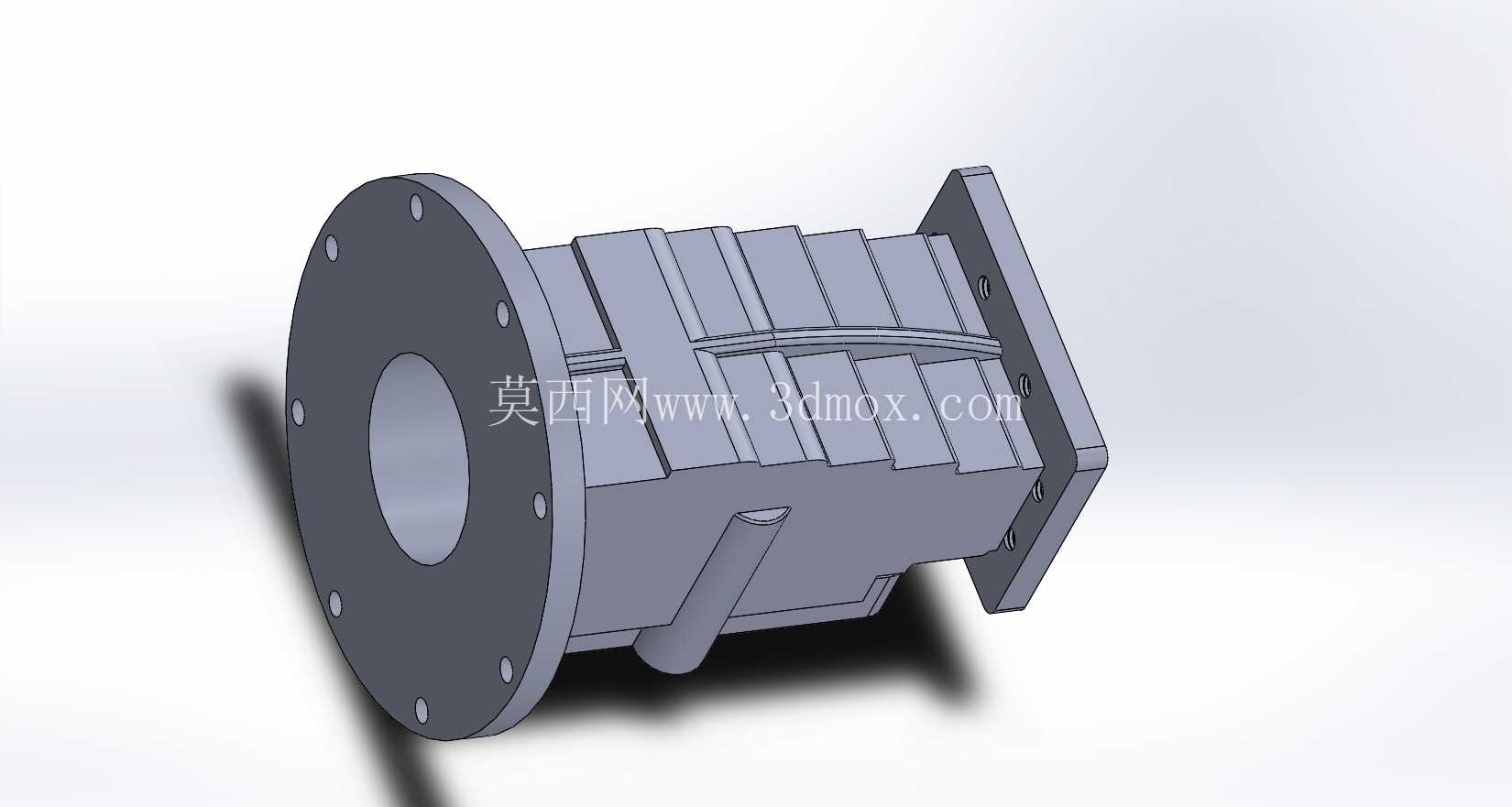

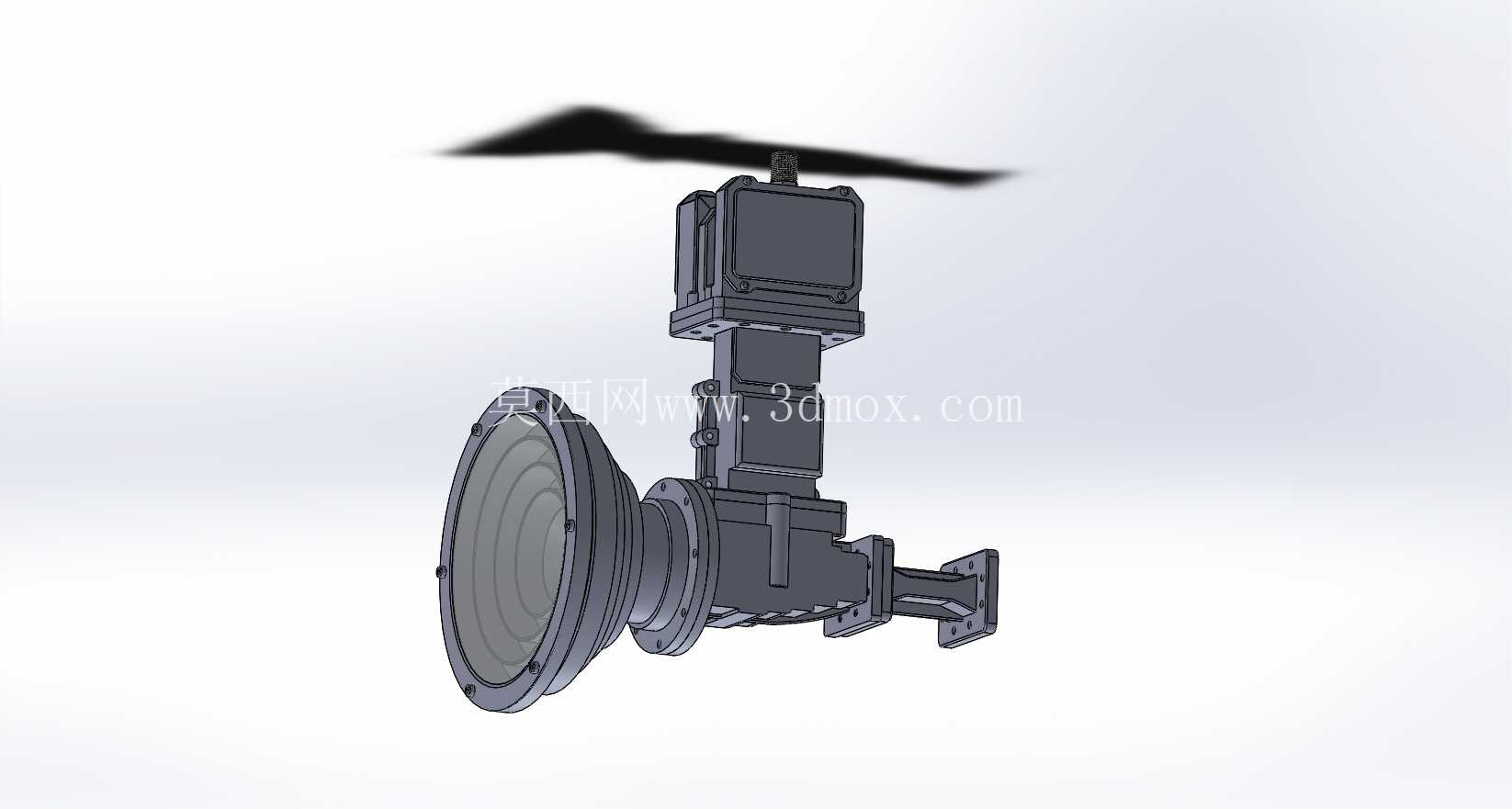

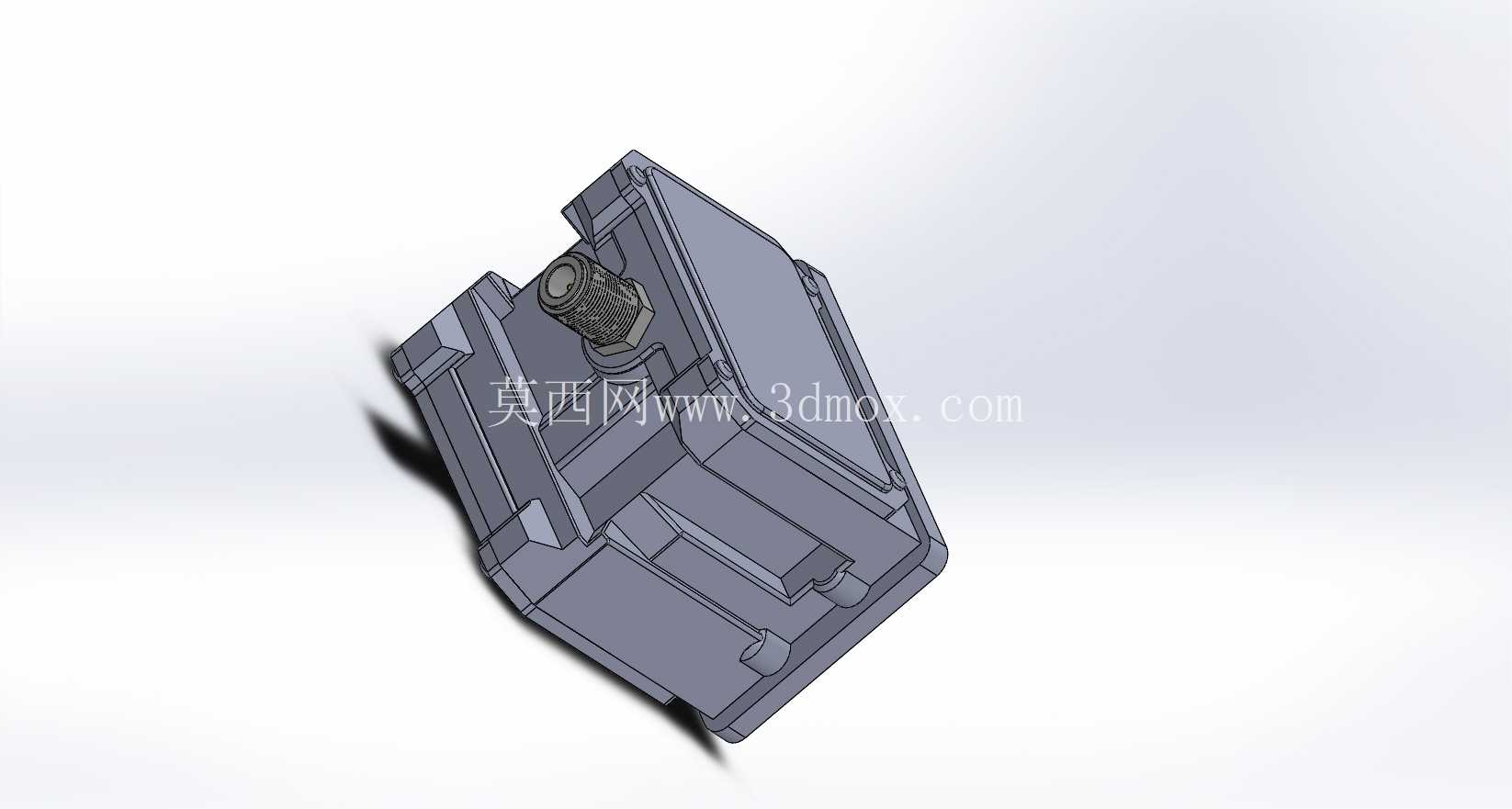

　　从结构组成来看，整个部件分为喇叭辐射段、波导过渡段、后端功能腔体与安装连接法兰四个部分，喇叭辐射段采用圆锥渐变结构，内壁的锥角经过反复迭代计算，保证口面的场强分布均匀，降低副瓣电平，减少邻频信号干扰；波导过渡段采用标准WR229波导接口尺寸，能够直接匹配常规C波段通讯系统的波导链路，不需要额外增加转接结构，减少链路中的信号损耗节点。后端的功能腔体预留了极化调整与低噪声放大器的安装空间，腔体的壁厚设计充分考虑户外使用的结构强度与电磁屏蔽需求，壁厚均匀控制在3mm，既能够抵御户外站点的风沙、积雪载荷，也能避免外界电磁信号串入波导链路影响接收灵敏度。在卫星地面接收站、微波中继通讯站点的射频链路搭建中，馈源喇叭是天线系统核心的信号耦合部件，负责将抛物面天线汇聚的空间电磁波高效转换为波导内的传输信号，或是将发射机输出的射频信号辐射至反射面，其驻波比、方向图特性直接决定整套通讯系统的信号传输效率与抗干扰能力。这款C波段馈源喇叭的设计，首先围绕C波段3.4-4.2GHz的常用工作频段展开，在结构设计阶段就需要兼顾辐射口面的相位中心一致性与波导腔体的阻抗匹配特性，避免因结构突变带来的信号反射损耗。

　　安装边界方面，侧面的连接法兰采用标准的矩形法兰结构，法兰上的四个安装孔位按照通讯行业通用的安装间距设计，能够直接固定在天线反射面的中心支撑结构上，法兰与波导腔体的垂直度公差控制在0.05mm以内，保证喇叭的相位中心与抛物面天线的焦点完全重合，避免因安装偏差带来的天线增益下降。在细节设计上，喇叭口面的边缘做了卷边钝化处理，既能够消除口面边缘的电流绕射带来的方向图畸变，也能避免安装维护过程中尖锐边缘划伤作业人员；腔体的拼接位置全部采用止口定位结构，保证装配后整个波导通路的内壁齐平，没有台阶错位，防止出现结构不连续带来的无源互调问题，这对于多载波同时传输的通讯站点尤为重要，能够有效降低互调产物对接收信号的干扰。

　　整个结构的材质选型默认采用铝合金材质，在满足轻量化要求的同时具备良好的导电性能，表面做导电氧化处理，兼顾户外防腐蚀与电磁屏蔽要求，不需要额外做喷漆处理，避免漆层影响射频性能。在实际工程应用中，这类馈源喇叭不仅用于固定卫星通讯地面站，也可用于移动通讯的微波中继链路、便携式卫星通讯终端的天线系统，设计时还需要考虑不同安装姿态下的排水需求，在腔体最低位置预留了微小的排水孔，孔径控制在1mm以内，既能够让渗入腔体的雨水顺利排出，又不会对射频传输性能产生明显影响。

　　从建模逻辑来看，整个结构采用参数化建模方式，喇叭的锥角、波导长度、法兰孔位都设置了可调参数，后续如果需要适配不同口径的反射面或是不同的工作频段，只需要修改对应参数就可以快速衍生出适配不同场景的型号，不需要重新搭建整体模型，能够大幅缩短同系列产品的开发周期。结构的所有圆角、倒角都按照机械加工的工艺要求设置，没有出现无法加工的尖锐内角，所有配合面的公差都标注了合理的精度范围，既能够满足射频性能的装配要求，也不会因为精度要求过高带来不必要的加工成本上升。
