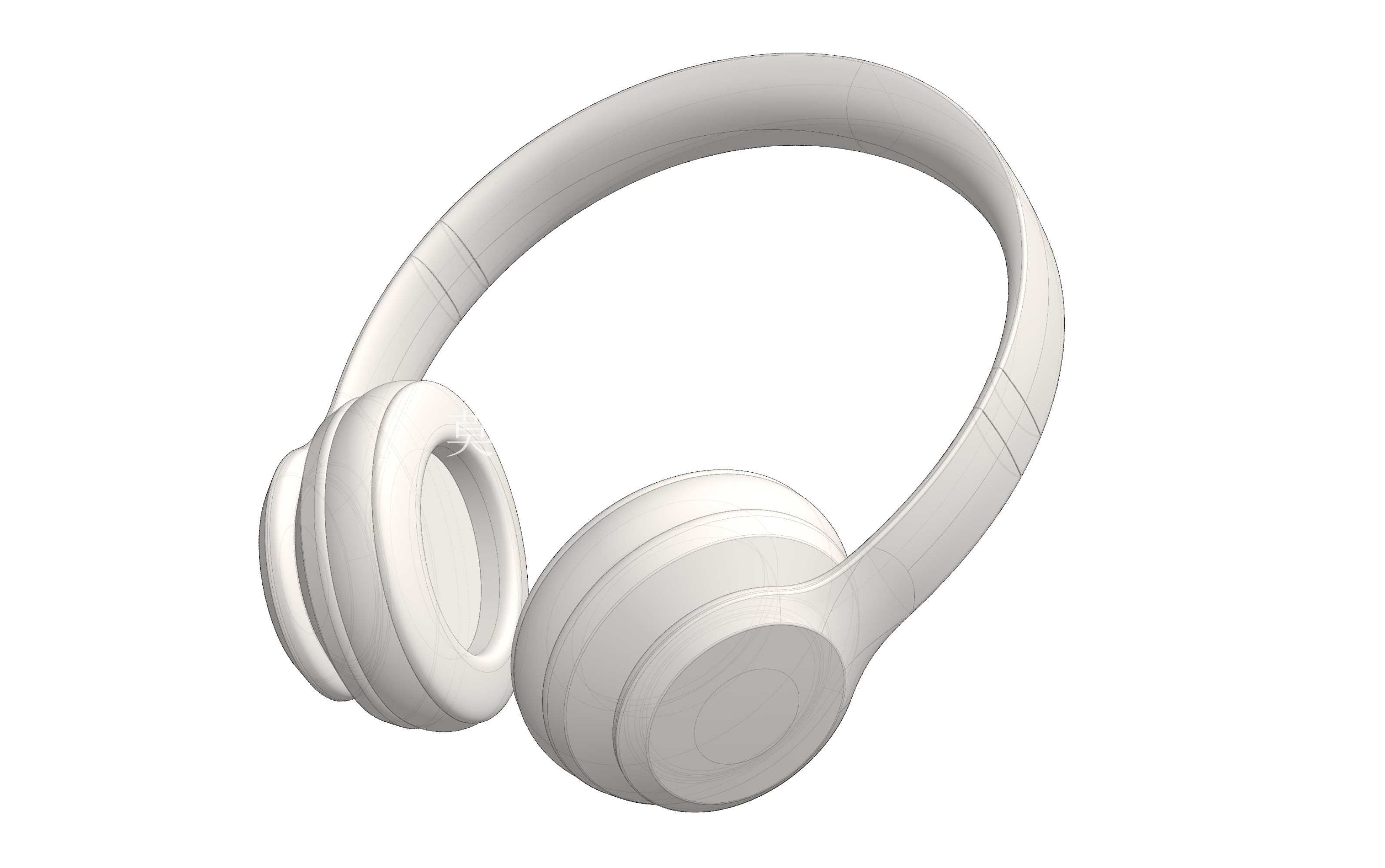

头戴式无线耳机曲面结构设计方案

　　日常做消费电子结构设计时，头戴式无线耳机的曲面过渡一直是容易出问题的环节，很多新手做出来的头梁和耳罩衔接处要么有硬棱，要么曲面曲率突变，不仅外观看着生硬，实际开模后还容易出现应力集中、注塑缩痕的问题。这次的耳机结构设计，首先要匹配日常通勤、居家办公、轻度影音娱乐的使用场景，头梁部分需要适配不同头围用户的佩戴需求，整体展开的最大宽度控制在180mm左右，头梁内侧到耳罩中心的垂直调节行程预留30mm，满足不同头型的佩戴贴合度，避免夹头或者滑落的问题。

　　耳罩部分采用椭圆形腔体设计，长轴方向尺寸控制在100mm，短轴75mm，内部预留40mm的扬声器安装空间，同时耳罩和头梁的衔接转轴处，要预留15度的左右摆动角度，适配不同耳形的贴合需求，保证佩戴时的密封性，提升低频音效的表现。做曲面构建的时候，一开始用常规边界曲面做头梁的过渡，斑马纹检测后发现曲率过渡不连续，头梁弯折处的G2连续性达不到要求，佩戴时头梁和头顶接触的位置如果曲面不顺，后期包胶后会出现凹凸不平的触感，所以调整了边界曲面的切线影响权重，对头梁的主轮廓引导线做了曲率优化，后来改用扫描曲面来做头梁的主体结构，通过主轮廓线搭配3条引导线控制头梁从顶部到连接端的截面变化，顶部截面宽度20mm保证和头顶的接触面积分散压力，靠近耳罩连接端的截面收窄到12mm，兼顾结构强度和外观的轻薄感。

　　耳罩部分的曲面做了双层偏移，外层是外观面，内层预留2mm的软胶包胶厚度，耳罩和头梁连接的转轴位置做了隐藏式结构设计，外观面看不到转轴的拼接缝，保证整体曲面的完整性。建模过程中要注意所有外观曲面的脱模斜度控制在1.5度以上，避免后期开模出现粘模的问题，头梁内部的筋位布局要兼顾韧性和强度，壁厚控制在2.5mm，既不会因为壁厚过大出现注塑缩水，也能保证头梁弯折时的回弹力，反复弯折后不会出现白印或者断裂。

　　耳罩的外壳和内圈的配合间隙预留0.1mm，装配后不会出现错位或者缝隙不均的问题，整体模型的曲面都做了连续性检测，所有可见外观面都达到G2连续，斑马纹过渡顺畅没有拐点，不管是做渲染效果图还是结构手板打样，都能直接复用曲面数据，不需要再做额外的曲面修补。另外在设计时也考虑了后期的装配工艺，头梁和耳罩的连接采用卡扣加螺丝的固定方式，螺丝孔做了隐藏式设计，在耳罩内侧的软包层下方，外观上看不到固定件，整体外观简洁流畅，符合消费电子产品的外观设计趋势。
