半入耳式真无线蓝牙耳机结构设计方案

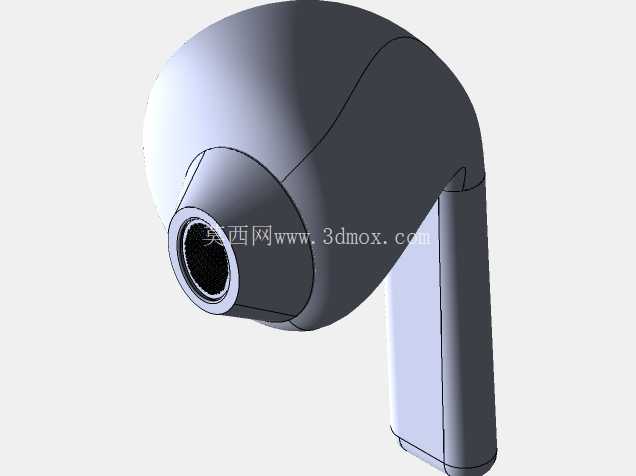

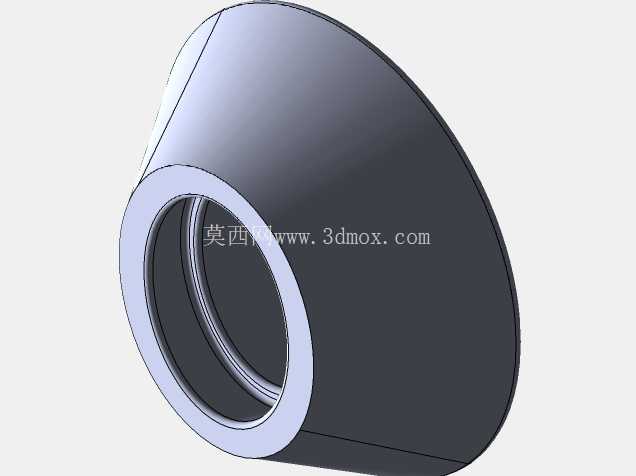

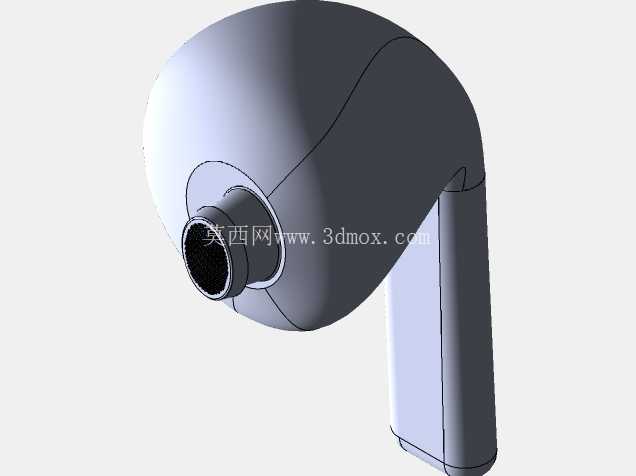

　　这款半入耳形态的无线音频终端，在结构设计阶段优先平衡了佩戴贴合度与声学输出效率，从人体工学适配角度出发，柄部与耳甲腔接触的曲面做了0.8mm的弧度过渡处理，避免长时间佩戴产生的局部压痕，出声嘴位置的外径控制在5.2mm，适配绝大多数亚洲人群的耳道入口尺寸，出声端面的防尘网安装槽预留了0.15mm的粘接台阶，保证网布粘贴后不会突出端面刮蹭耳道皮肤。从功能实现逻辑来看，柄部内部的空间被划分为三个独立舱段，最下端预留了触控传感器的安装位，中间段布置纽扣电池的容纳腔，靠近耳壳的衔接位置布置主板与蓝牙天线的安装区域，各舱段之间设计有0.3mm的隔筋，既可以提升壳体整体的抗形变能力，也能避免不同元器件之间的信号干扰，天线区域的壳体壁厚特意减薄至0.6mm，减少塑料材质对蓝牙信号传输的屏蔽影响。

　　在声学结构设计上，耳壳内部的扬声器安装位做了环形的密封槽，装配时配合泡棉密封圈可以形成独立的前声腔，减少声音的漏损，提升低频段的输出表现，后声腔位置预留了调音孔的位置，孔直径控制在0.8mm，外部贴附防水透气膜，既可以平衡腔体内外的气压差，也能阻挡日常使用中的汗液、水汽进入腔体内部损坏元器件。从装配工艺角度考虑，整只耳机的壳体采用上下分模的结构设计，分模线沿着耳壳与柄部的衔接曲面布置，装配时通过超声焊接工艺实现上下壳的固定，焊接筋的宽度设计为0.4mm，高度0.5mm，既可以保证焊接后的连接强度，也不会在壳体外表面产生明显的溢胶痕迹，影响外观质感。

　　佩戴适配性方面，耳壳外侧的曲面经过多次点云数据修正，和耳屏、对耳屏的接触压力控制在12kPa以内，保证日常通勤、慢走等轻度运动场景下不会出现滑落问题，同时不会对耳廓产生过度的压迫感，柄部的长度控制在23mm，既可以留出足够的内部空间布置元器件，也不会因为过长导致佩戴时外露过多，影响佩戴的美观度。在细节结构处理上，柄部下端的充电接触点安装位设计有0.2mm的沉台，接触点装配后和壳体外表面基本齐平，避免和充电仓内的弹片接触时出现卡滞问题，壳体所有的棱角位置都做了R0.3mm的圆角处理，避免注塑生产时出现应力集中导致的开裂问题，同时也能提升手持触摸时的顺滑质感。

　　从实际使用场景的适配来看，这款耳机的结构设计充分考虑了日常使用中的各类工况，比如用户在出汗状态下佩戴时，壳体表面的曲面弧度可以让汗液顺着柄部自然流下，不会积存在出声嘴位置堵塞出音孔，跌落工况下，耳壳与柄部的衔接位置做了局部加厚处理，壁厚提升至1.2mm，提升该位置的抗冲击能力，减少1.2米高度跌落至硬质地面时出现壳体开裂的概率。内部元器件的固定全部采用定位筋加卡扣的方式，避免使用过多的胶水粘接，提升生产装配的效率，同时也方便后续的维修拆解，扬声器、电池等重量较大的元器件，安装位周围都设计有四个均匀布置的定位筋，将元器件的径向晃动间隙控制在0.1mm以内，避免日常使用中因为晃动产生异响，影响使用体验。蓝牙天线的位置特意避开了扬声器的磁体区域，减少磁体对天线信号的干扰，保证10米范围内的蓝牙连接稳定性，麦克风的拾音孔设计在柄部的侧下方，孔直径0.5mm，孔道内部做了阶梯式的结构，可以减少风噪对拾音效果的影响，提升通话时的语音清晰度。
