半入耳式真无线蓝牙耳机及充电仓结构设计

本次呈现的半入耳式真无线耳塞结构，核心面向日常随身音频播放、语音通话场景，适配通勤、办公、轻运动等多类使用环境，单耳结构采用柄式半入耳形态，区别于入耳式结构的耳道挤压设计，依靠耳廓与耳屏间的贴合限位实现佩戴固定，长时间佩戴不易产生胀痛感，适配绝大多数东亚人群的耳廓尺寸范围。

从结构设计逻辑来看，耳塞本体分为出音嘴壳体、柄部壳体、内部元器件仓三个核心分区，出音嘴位置做了15度的倾斜角度匹配耳道走向，出声孔处预留了防尘网安装槽位，可直接卡装金属防尘网阻挡耳垢、灰尘进入腔体内部；柄部壳体与耳壳主体采用圆弧过渡衔接，表面做高光抛光处理，柄部末端预留了麦克风拾音孔与充电触点安装位，拾音孔位置做了下沉式导音槽设计，可降低佩戴时衣物摩擦产生的风噪与接触杂音，提升通话拾音清晰度。内部腔体按照元器件堆叠需求做了分层限位结构，分别预留了纽扣电池、发声单元、蓝牙主板、触控感应模块的安装卡槽，各卡槽之间设置0.2mm的挡筋做隔离，避免元器件装配后出现移位、相互干涉的问题，壳体合模线设置在柄部与耳壳的衔接侧面，装配后可通过超声波焊接实现密封，满足日常防泼溅的使用需求。

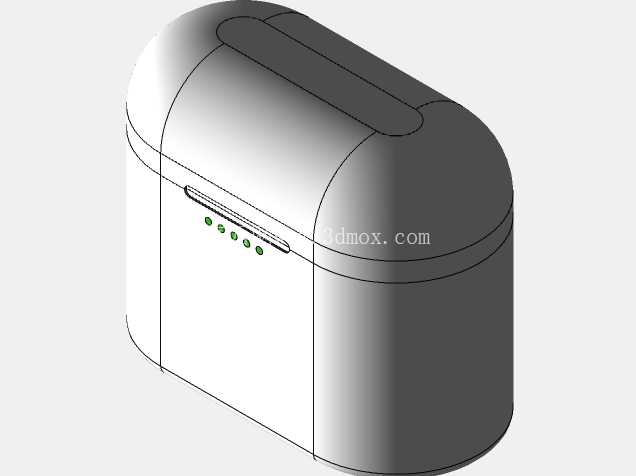

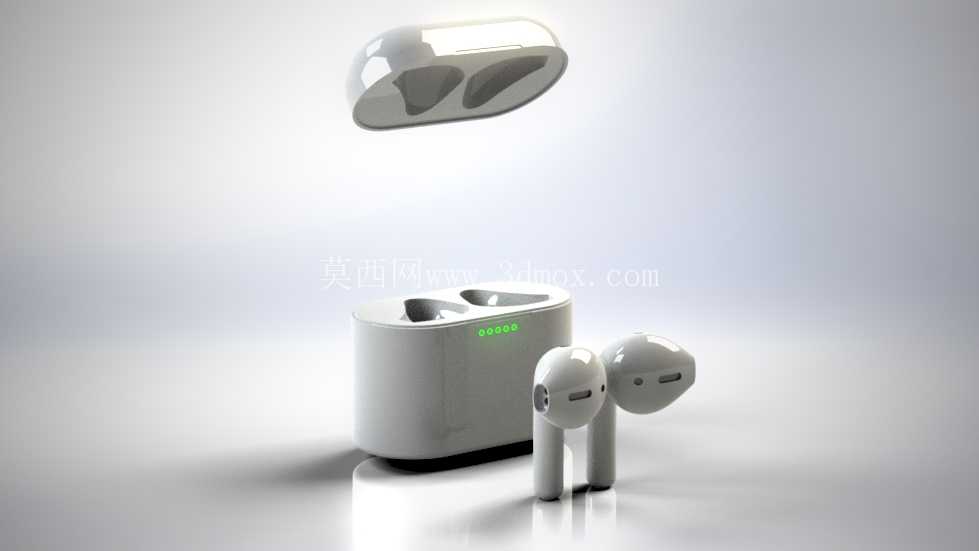

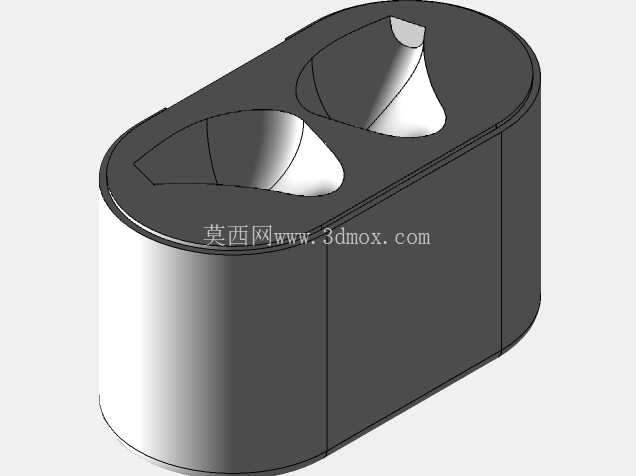

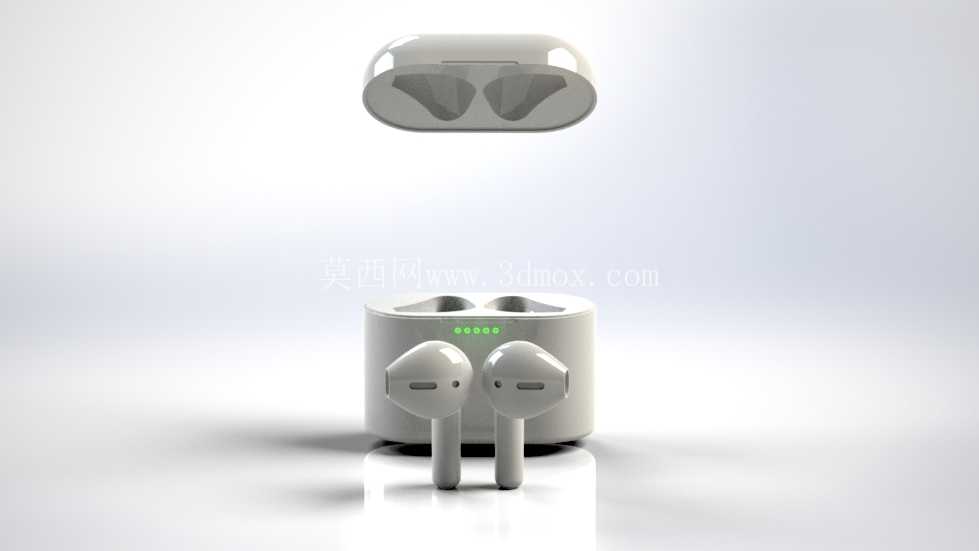

配套的充电仓采用圆角方盒形态，整体轮廓做了大R角过渡处理，握持时不会产生硌手感，上盖与下壳通过尾部的转轴结构实现翻转开合，开合位置设置了磁吸限位结构，上盖翻开角度可达110度，取放耳塞时不会出现遮挡干涉。仓体内部设置了两个与耳塞柄部轮廓完全匹配的放置槽，槽位底部对应耳塞充电触点位置设置了弹性顶针，耳塞放入槽位后可自动对位吸附并启动充电，槽位周边做了0.15mm的间隙预留，既可以保证耳塞放入时的顺畅度，也能避免日常携带时耳塞在仓内晃动产生异响。仓体内部预留了充电电池、充电管理主板、状态指示灯的安装空间，指示灯位置设置在仓体正面的下沉槽内，光线透过半透明灯罩均匀散射，可直观显示剩余电量与充电状态，不会产生刺眼的漏光问题。

从安装边界与尺寸适配来看，单耳耳塞的整体长度控制在38mm以内，最大直径不超过16mm，单耳重量可控制在5g以内，不会给耳廓带来额外负重；充电仓整体长宽高尺寸控制在60mm*45mm*25mm范围内，可轻松放入牛仔裤口袋、小型随身包内，不会占用过多携带空间。结构设计过程中充分考虑了装配公差的累积问题，所有配合位置均预留了合理的公差补偿间隙，壳体壁厚均匀控制在1.2mm，既可以保证壳体的结构强度，避免日常跌落出现开裂问题，也能控制整体重量，不会出现厚重感。出音位置的声学腔体做了独立密封设计，可减少发声单元的声音泄露，提升低频表现，同时避免腔体内部的元器件共振产生杂音。

在实际使用场景中，该类耳塞无需有线连接，取出即可与终端设备自动配对，放入充电仓即可自动断开连接并进入充电状态，单次满电可满足4-6小时的连续使用需求，搭配充电仓可实现累计24小时以上的续航，完全覆盖日常通勤、短途出行的使用需求。结构设计上充分考虑了日常使用的磨损问题，所有外露的接触位置均做了圆角处理，没有尖锐棱角，充电触点采用镀金材质，可减少长期使用后的氧化问题，保证充电接触的稳定性；壳体表面采用耐刮的高光材质处理，日常使用中不易产生划痕，长期使用也能保持较好的外观完整性。
