多自由度旋转关节机械臂结构设计

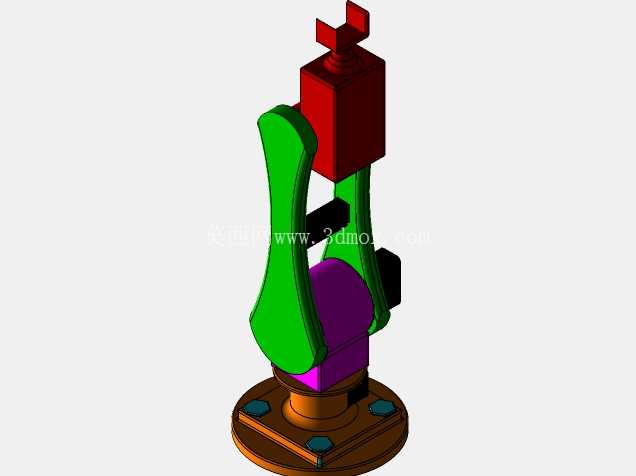

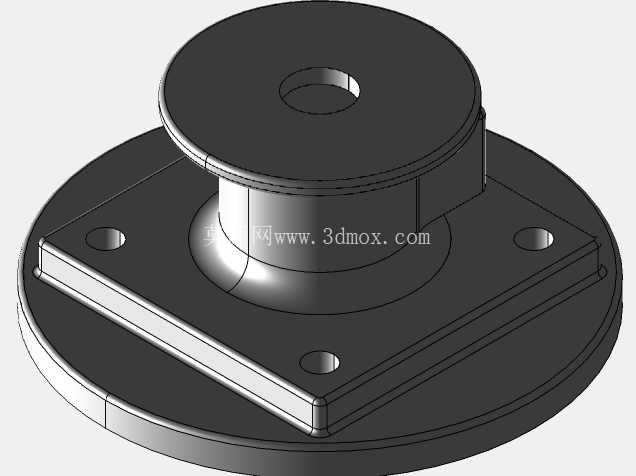

　　在车间自动化产线的工位布局中，这类带旋转关节的机械臂常承担工位间工件转运、末端工具搭载的核心作用，区别于直角坐标型执行机构，关节式结构的动作覆盖范围更灵活，能在有限安装空间内绕过工位周边的工装、料架障碍，完成多姿态的作业动作。从结构设计逻辑来看，底座采用圆盘式安装结构，底部预留四个均布的安装固定位，安装时可通过螺栓直接固定在工位台面或者配套的移动滑台台面上，底座的安装平面做了铣平处理，保证安装后整机的基准面平面度公差控制在合理范围，避免关节转动时出现偏载抖动。底座上方的第一关节承担整机的水平回转动作，内部预留了走线空腔，可容纳伺服电机动力线、末端执行器的信号管线，避免设备转动过程中管线出现拉扯、缠绕问题。

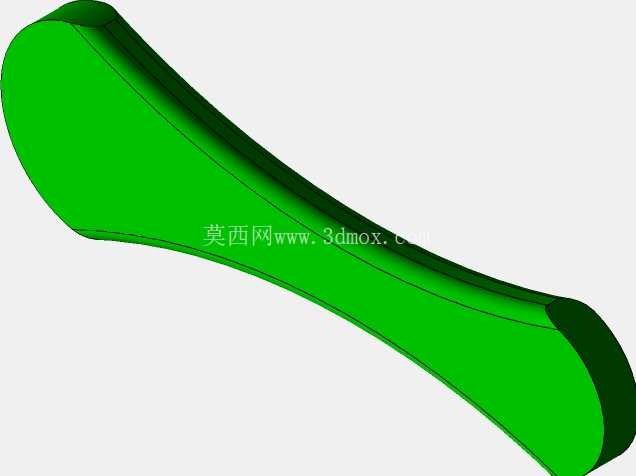

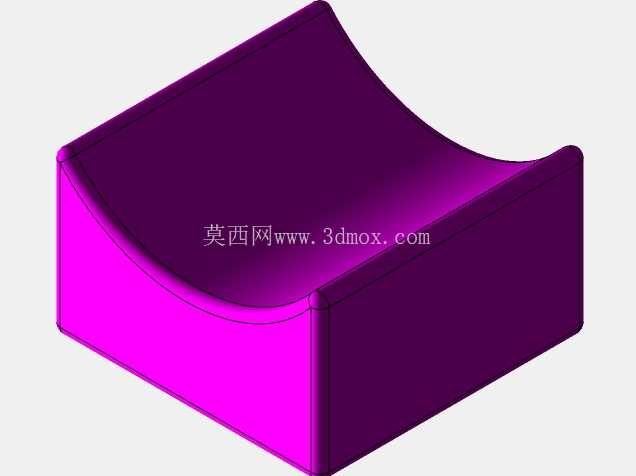

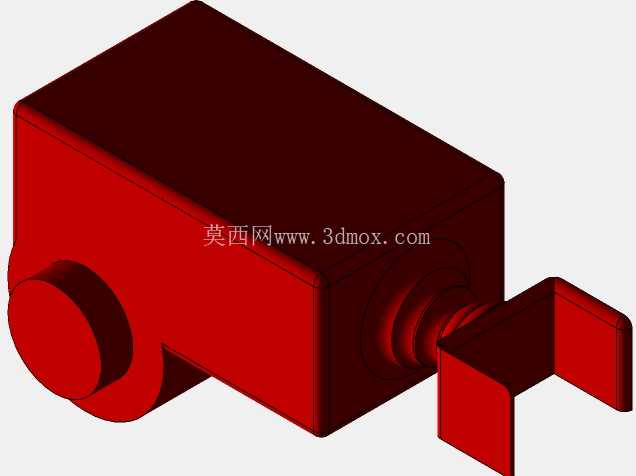

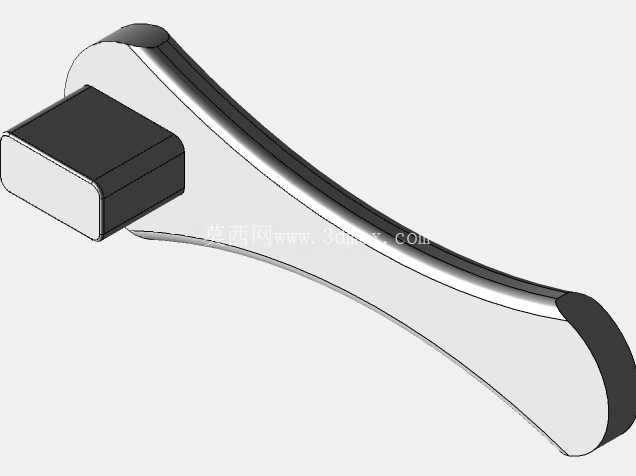

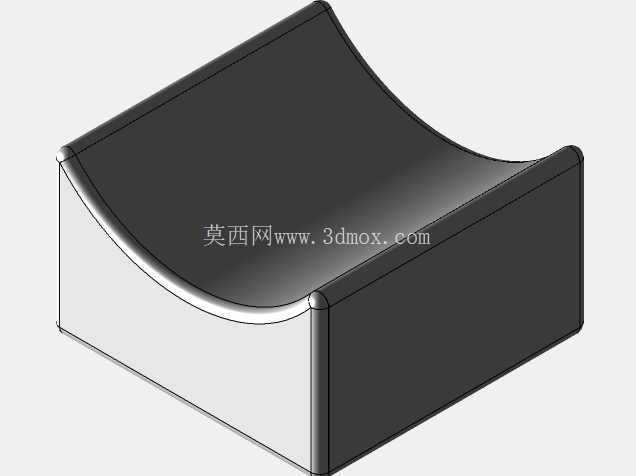

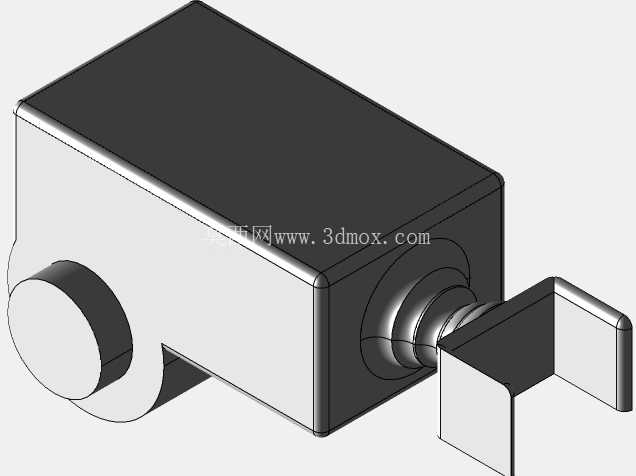

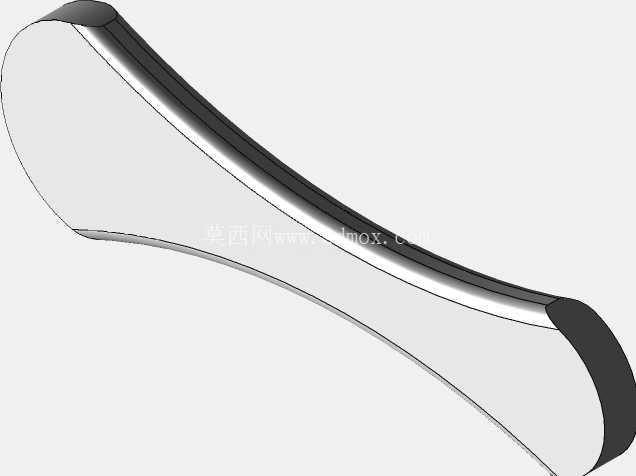

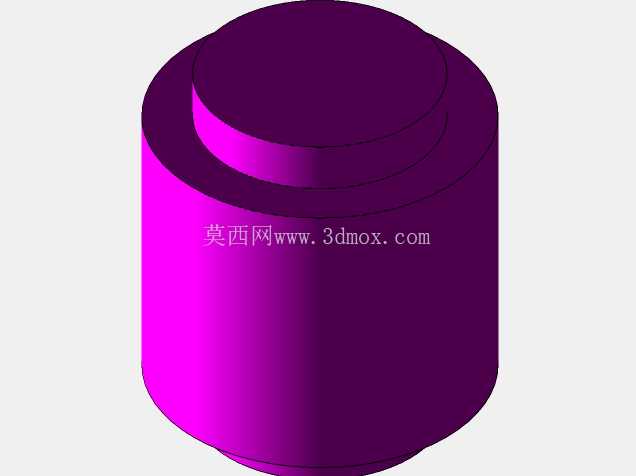

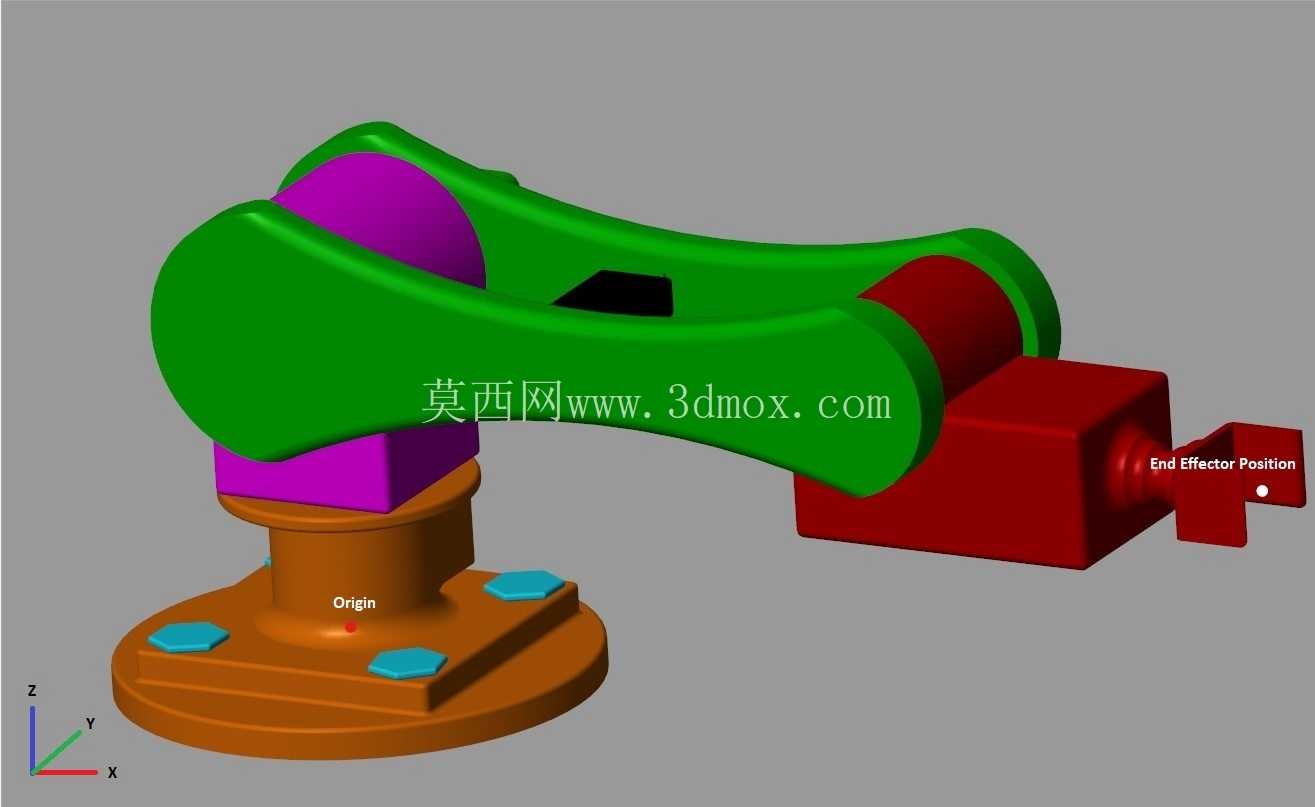

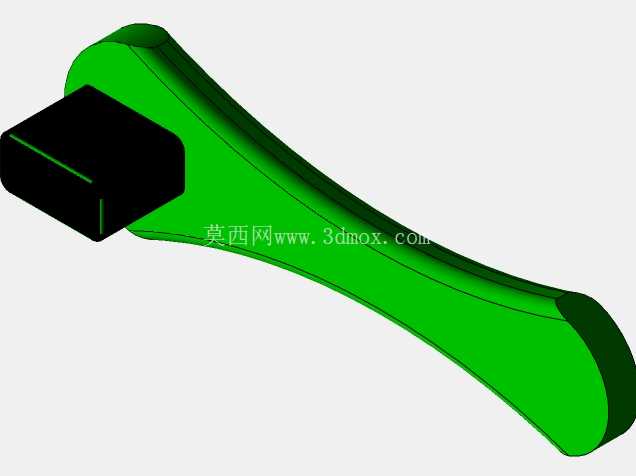

　　大臂结构采用弧形变截面设计，并非等截面直臂结构，这种设计一方面是在保证结构刚性的前提下削减臂身自重，降低关节驱动端的负载惯量，提升动作响应速度，另一方面弧形轮廓可以在臂身俯仰动作时，避开底座上方的凸起结构，扩大俯仰动作的角度范围。大臂与小臂衔接的关节采用紫色标识的转动副结构，该关节承担小臂的俯仰摆动动作，关节处的限位结构做了内嵌处理，不会在臂身外侧形成凸起干涉，保证小臂摆动到极限位置时也不会和大臂结构发生磕碰。小臂末端的连接法兰采用标准化接口设计，可搭载夹爪、吸盘、焊枪、涂胶头等不同类型的末端执行器，法兰端面预留了定位销孔与螺纹安装孔，更换末端执行器时无需额外做转接板加工，可直接完成快换安装。

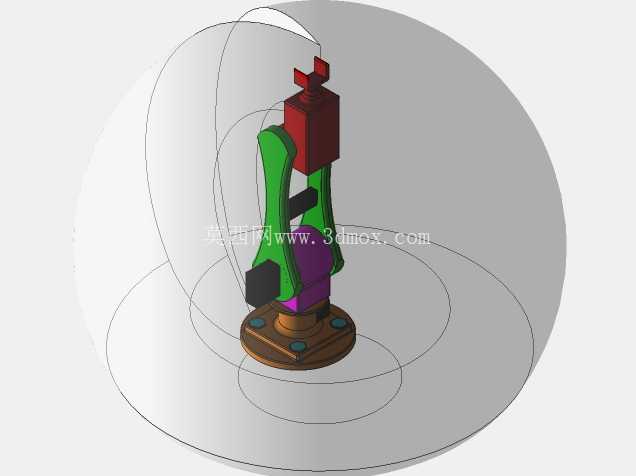

　　从实际应用场景来看，这类关节机械臂可适配3C电子行业的小件分拣、装配工位，也可用于五金加工行业的上下料工位，在教学实训场景中也可作为机器人结构教学的演示载体。设计过程中对各关节的转动范围做了边界校核：底座回转关节可实现360度连续回转，大臂俯仰关节的动作范围覆盖负15度到正120度区间，小臂摆动关节可实现负90度到正150度的动作范围，末端法兰可独立完成360度回转，整体动作包络半径可覆盖以底座中心为圆心、臂展长度为半径的半球形作业空间。结构细节上，各关节的转动配合面都预留了密封件安装槽，可加装防尘密封圈，适配车间多粉尘、少量切削液飞溅的作业环境，避免杂质进入关节内部磨损配合面。

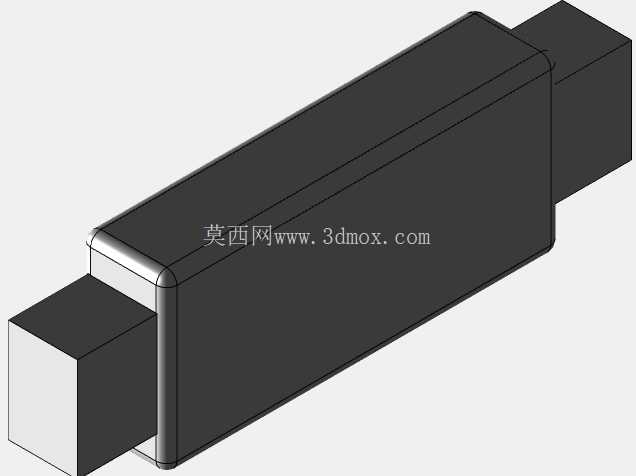

　　臂身内部做了轻量化的空腔设计，在不降低结构抗弯、抗扭强度的前提下，尽可能减少臂身的整体重量，降低各关节驱动电机的功率选型要求，同时减少臂身动作时的惯性冲击，提升末端定位的重复精度。安装边界方面，底座的安装孔位中心距按照通用工业机器人的安装标准做了匹配，既可以直接固定在混凝土基础的安装墩上，也可以适配市面上常见的机器人移动导轨、升降立柱的安装接口，无需重新设计转接底座。在结构受力校核上，针对臂身完全伸展的极限工况，对大臂根部的应力集中位置做了加厚处理，避免长期满载作业时出现结构变形，关节处的连接轴采用阶梯轴设计，配合轴承安装位的公差配合要求，保证转动过程中的同轴度，减少长期运行后的关节间隙累积。这类关节结构的设计没有采用复杂的异形曲面，所有加工面都可通过常规的铣削、镗削工艺完成加工，无需特殊的五轴加工工序，能有效控制零件的加工成本与后期维护的配件替换难度。
