手动液压式轻型堆垛搬运叉车结构设计

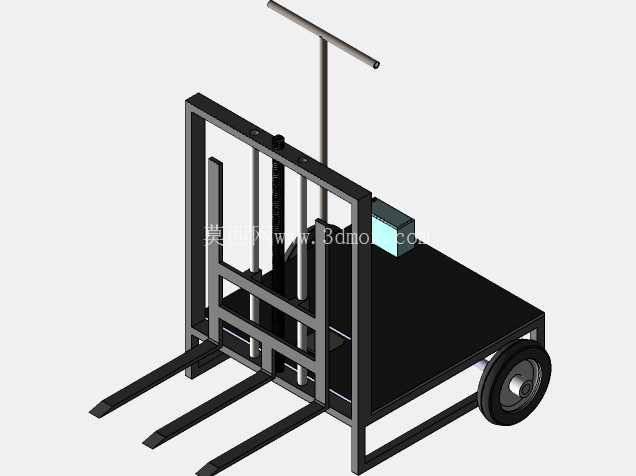

　　这款手动轻型堆垛叉车的结构设计，核心面向小型仓储、车间工位间的小批量物料转运与低位堆垛场景，适配载重500kg以内的托盘货物、工装料箱转运需求，尤其适合通道宽度有限、无法通行大型机动叉车的生产车间、线边仓、临街商铺仓储区使用。从结构布局来看，整车采用后置单轮加前置双支撑轮的三轮承载架构，操作端的推拉扶手设置在门架后侧上方，高度适配成年人站立操作的发力角度，操作人员可通过扶手控制整车行进方向，同时扶手集成液压升降的压杆操作结构，无需额外设置操作点位，减少操作过程中的动作幅度。

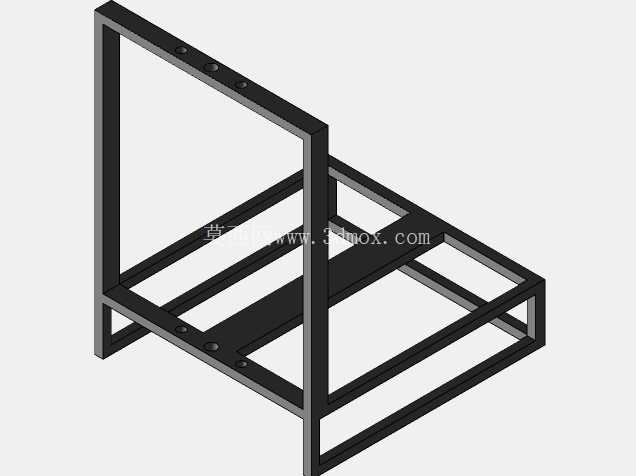

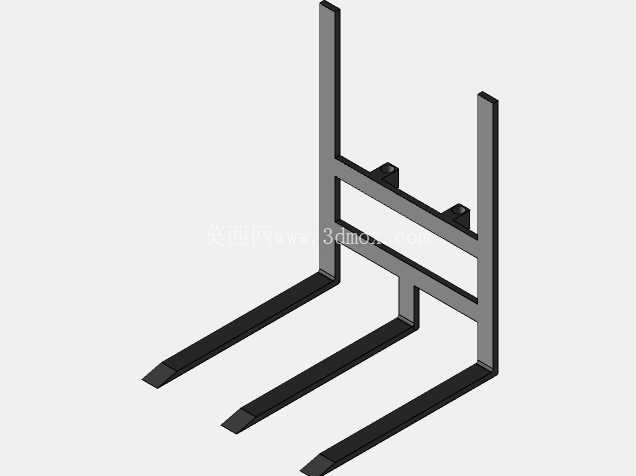

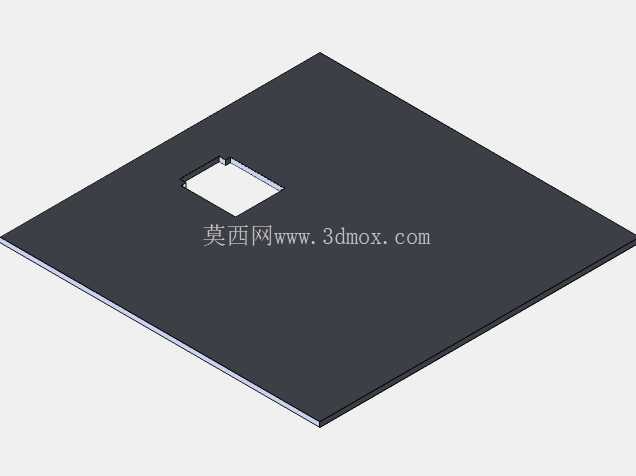

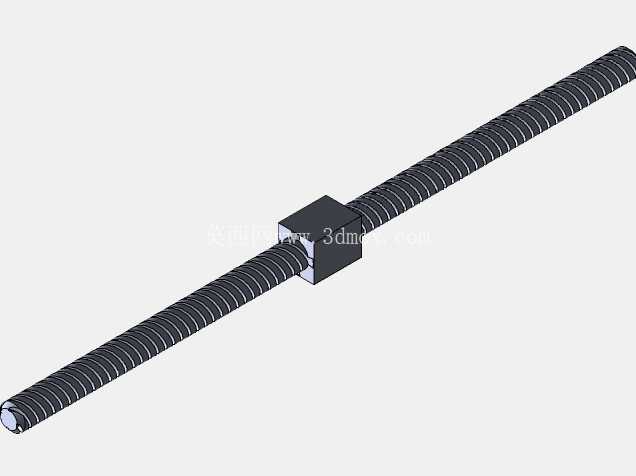

　　门架部分采用双立柱槽钢焊接框架，升降滑架通过两侧的导向滑块与立柱配合，滑架前端固定三组平行布置的货叉，货叉间距可根据常用托盘的叉孔间距做适配调整，货叉前端做倒角收窄处理，方便快速对准托盘叉孔，避免对位过程中剐蹭托盘底部。液压升降单元布置在门架后侧的车架平台上，采用手动柱塞泵结构，通过反复压动扶手处的操作杆即可驱动柱塞泵向升降油缸供油，带动滑架沿门架立柱上升，下降操作通过扶手处的泄压旋钮控制，可根据放料需求精准控制货叉下降速度，避免物料下放过程中产生冲击。车架承载平台采用矩形钢管焊接成框架结构，上方铺设花纹钢板作为承载面，既可以在不使用货叉时直接放置散件物料，也可作为配重结构平衡货叉端的载重，避免满载状态下整车前倾。

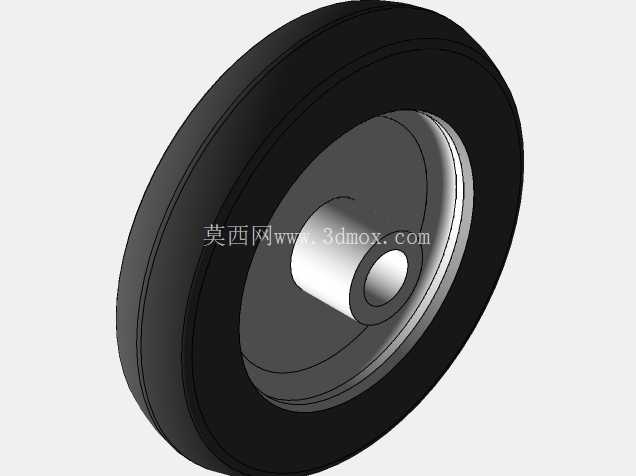

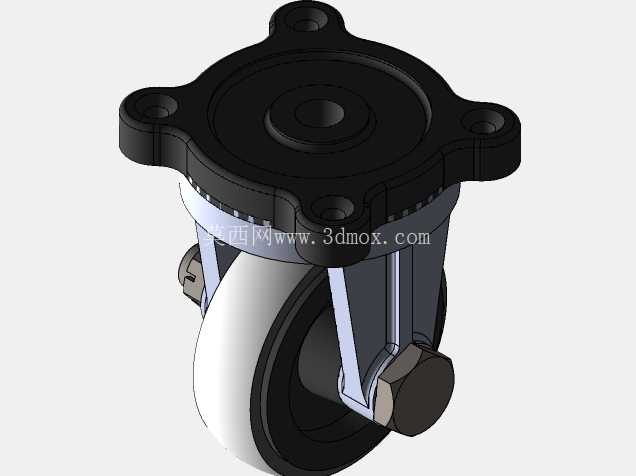

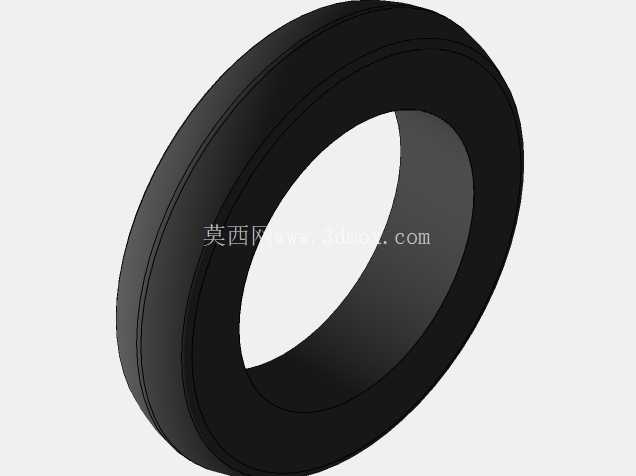

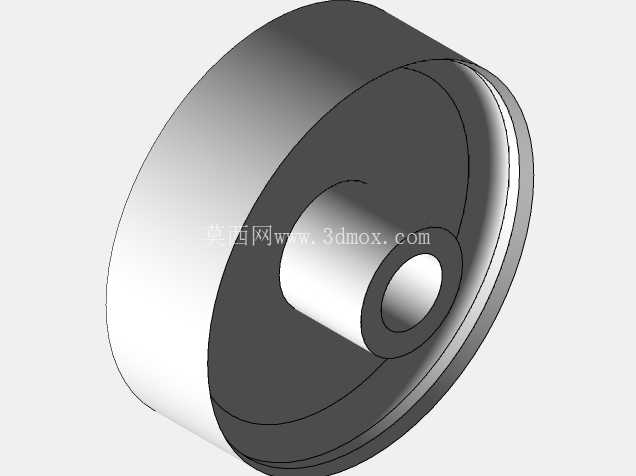

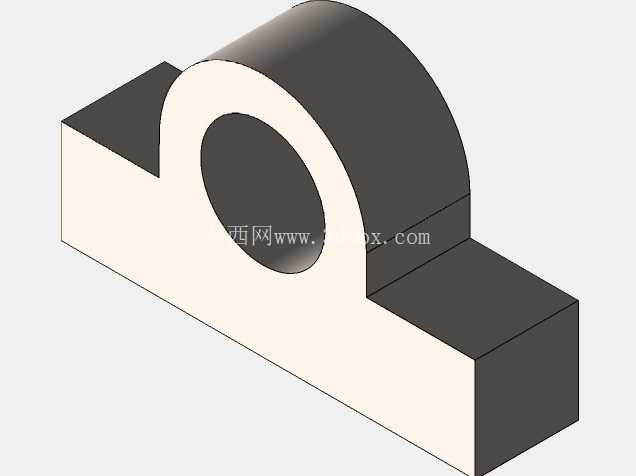

　　行走轮部分，后侧转向轮采用实心橡胶轮，轮径适配车间常见的地面缝隙、小高度门槛，转向节与扶手底部的转向轴直接连接，转向角度可达到120度以上，在狭小通道内可实现小半径转弯；前侧两个支撑轮采用带轴承的尼龙滚轮，布置在货叉根部下方，货叉承载时支撑轮直接承接地面载荷，减少门架结构的受力变形。从安装边界尺寸来看，整车总长度控制在1.4米以内，总宽度0.7米，门架最低高度1.2米，最大起升高度0.8米，完全适配2米以下层高的轻型货架存取作业，作业时所需的最小通道宽度仅为1.8米，远小于常规机动叉车所需的通道宽度。

　　设计过程中针对原型制作的反馈做了多处结构调整：原设计中门架与车架的连接采用螺栓拼接结构，原型测试时发现满载状态下连接位置存在应力集中，后续调整为焊接加三角加强筋的结构，提升连接位置的结构强度；原设计货叉采用等厚度钢板切割制作，原型测试时发现货叉前端挠度偏大，后续调整为变截面结构，货叉根部厚度增加，前端适当减薄，在控制整体重量的前提下提升货叉的承载刚度；原设计的泄压阀操作位置设置在车架侧面，操作时需要操作人员弯腰操作，后续将泄压控制结构整合到扶手位置，操作人员站立状态下即可完成升降、泄压、转向的全部操作，降低长时间作业的疲劳度。这款结构没有配置复杂的动力单元，整体维护成本极低，所有转动位置都设计了黄油嘴加注结构，日常仅需定期加注润滑脂、检查液压油液位即可维持正常使用，液压单元采用标准的手动叉车通用柱塞泵，后期更换配件无需定制，可直接采购通用件替换。货叉的背面设置了可调式限位块，可根据常用的堆垛高度设置上升限位，避免起升高度过高导致整车重心失稳；车架尾部设置了橡胶防撞块，在后退靠位时可缓冲对墙面或者其他设备的冲击。
