哈斯TR160双轴耳轴数控转台结构设计

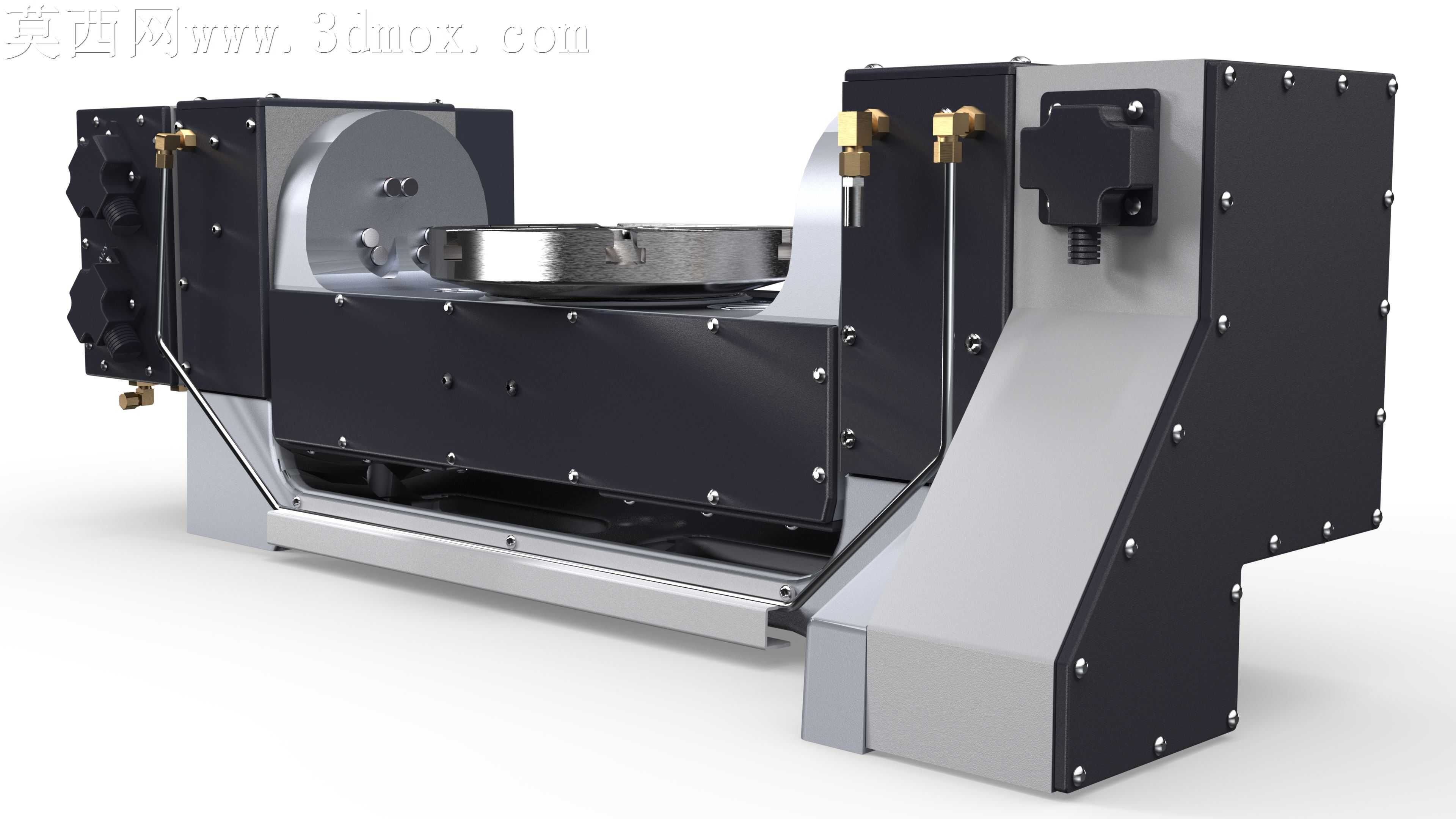

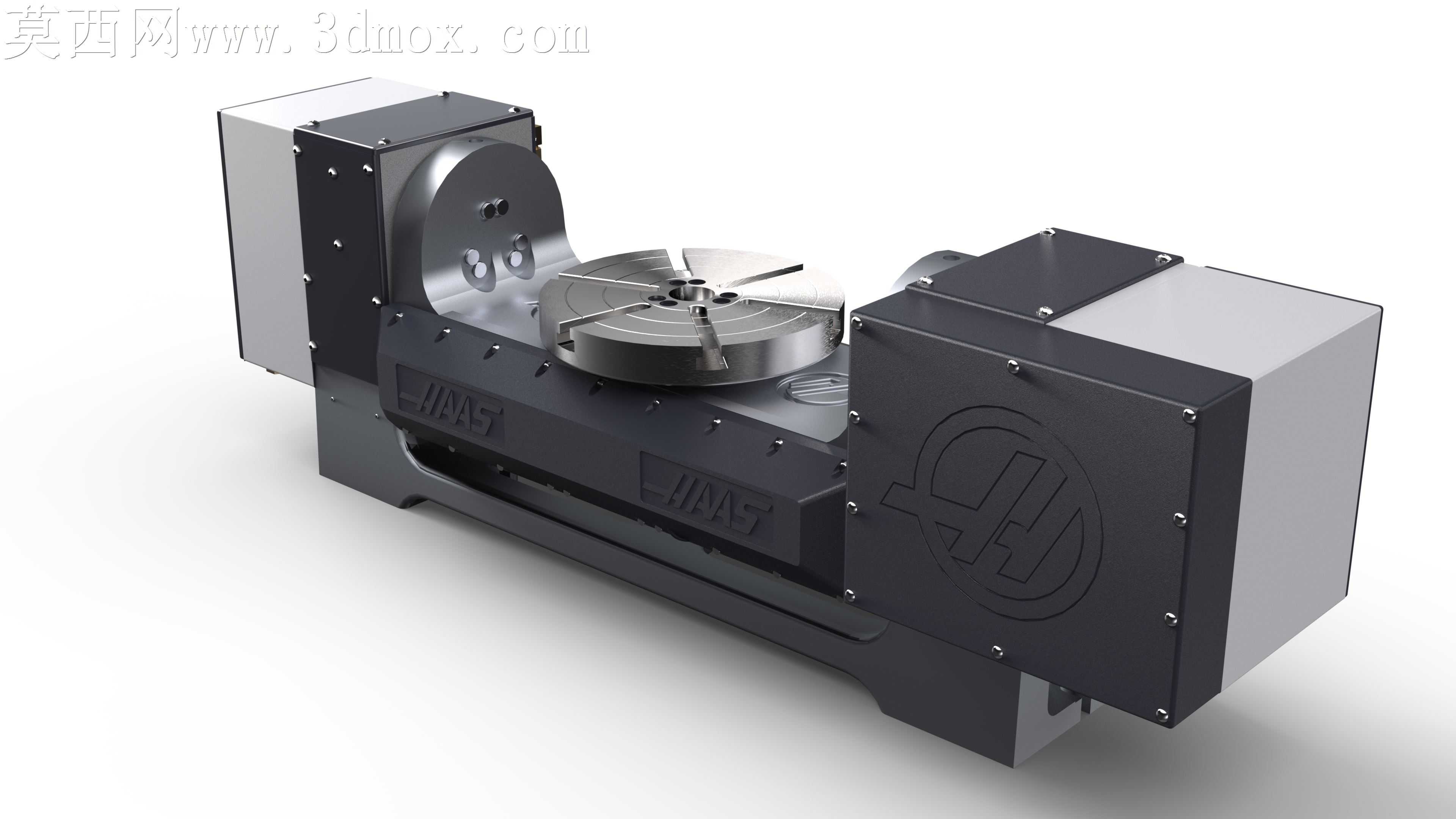

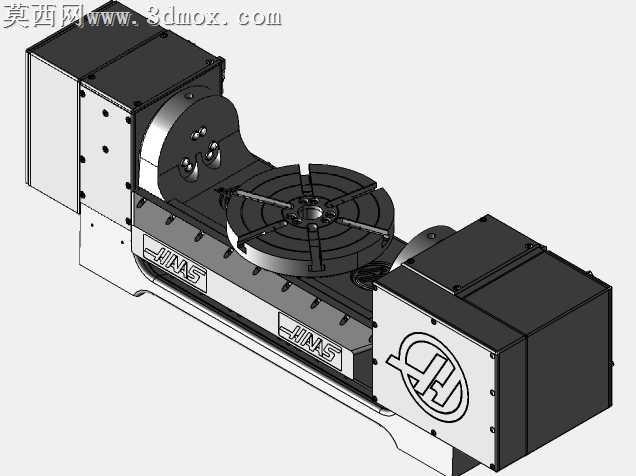

本模型为哈斯TR160双轴耳轴转台的三维数字化设计成果，建模阶段严格遵循哈斯官方设备的实际尺寸参数与装配逻辑，在SolidWorks环境中完成全零件建模与总装配合，完整还原了设备的真实结构形态。建模过程中对转台的核心功能部件做了精细化处理：中间的圆形回转工作台还原了T型槽装夹结构、盘面刻度与中心定位孔的细节，盘面边缘的锁紧机构、刻度标识均按照实物比例复刻，保证装夹定位特征的准确性；两侧的箱体支撑结构分别对应倾斜轴与回转轴的驱动端，箱体表面的哈斯品牌标识、散热凹槽、安装固定孔位均做了实体建模，未采用贴图替代，确保结构的可参考性。材质与渲染阶段，针对不同部件的实际材质做了区分设置：回转工作台采用金属切削加工后的亮面不锈钢材质，还原金属加工面的高光与细腻磨砂质感；两侧箱体采用哑光铸铁搭配黑色喷塑防护外壳材质，还原工业设备外壳的磨砂颗粒感与轻微反光特性；底座部分做了氧化发黑处理的金属材质表现，接缝处的螺栓、定位销等标准件均采用镀锌金属材质，区分出不同紧固件的外观差异；渲染时采用工业产品展示常用的三点布光，主光从侧上方打亮转台主体结构，辅光弱化暗部死黑，轮廓光勾勒设备边缘线条，最终呈现的渲染效果清晰展现各部件的装配关系与材质差异，能够直观呈现设备的外观形态。结构设计上，该转台为双轴联动结构，可实现A轴倾斜与盘面回转的联动运动，为中小零件的3+2定位加工与五轴联动加工提供高刚性的装夹支撑，建模时还原了倾斜轴的刻度反馈结构，该结构可直观反馈倾斜角度，保障加工过程中的定位精度与重复定位精度，整体底座采用一体化刚性设计，适配VF系列及更大规格的哈斯加工机床安装使用，模型中预留了Z轴间隙适配的结构特征，还原了设备的实际安装适配逻辑，可作为五轴加工工装设计、机床配套方案选型、自动化加工单元布局的三维参考模型，也可用于数控加工教学场景下的五轴转台结构演示素材。
