方形智能穿戴腕表主体结构设计

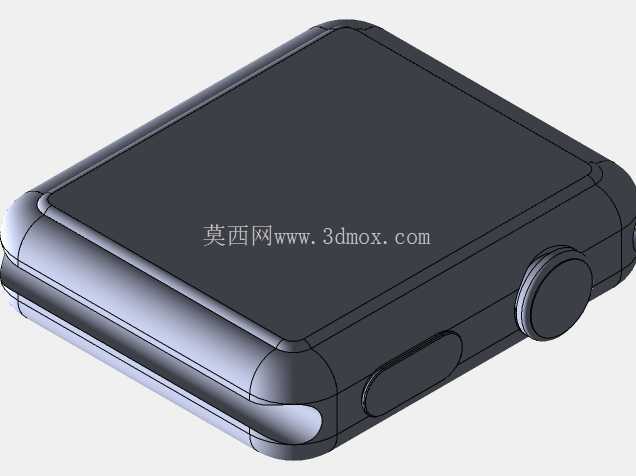

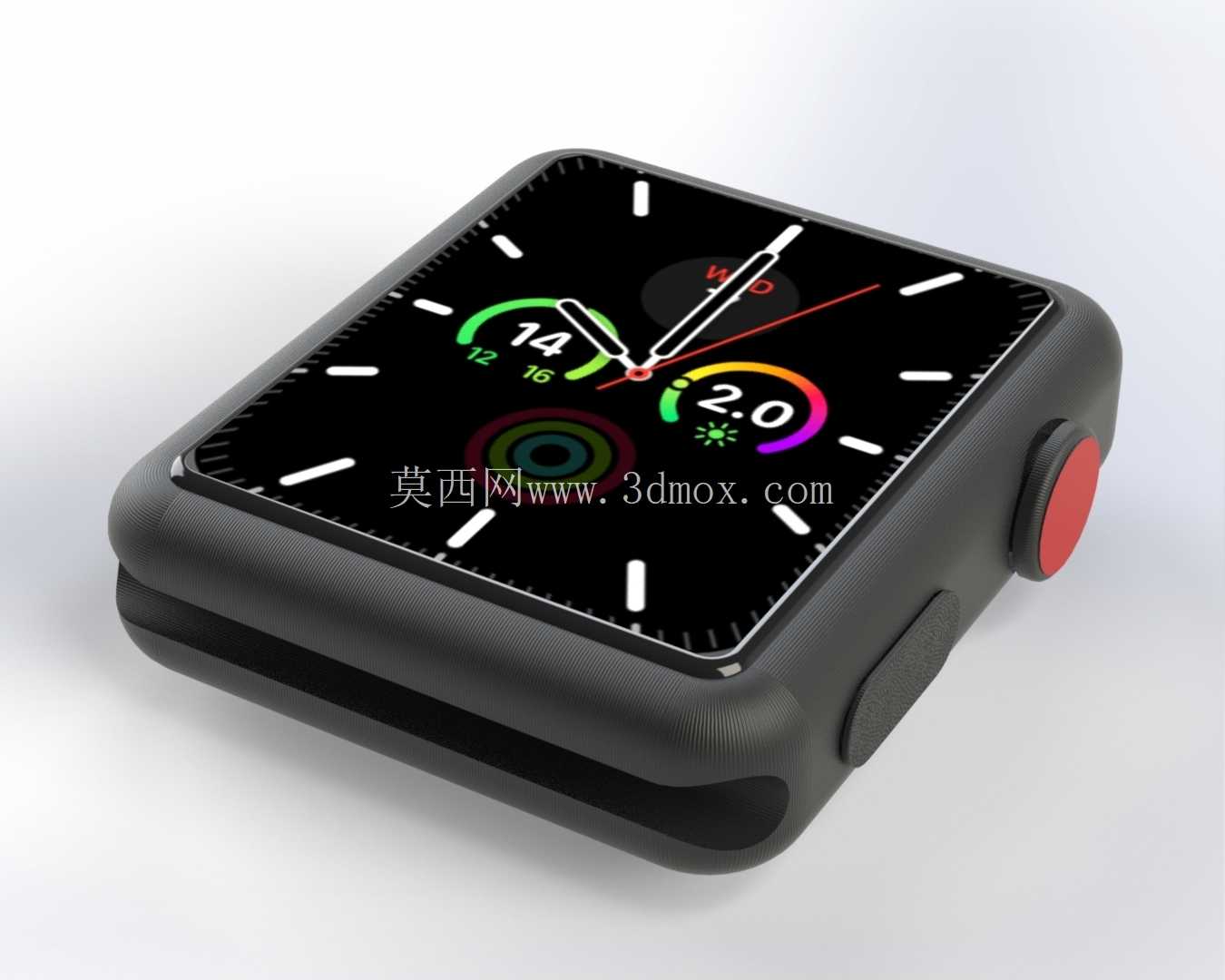

　　日常做消费电子结构建模时，这类方形智能腕表的主体结构是很典型的小型穿戴设备练习案例，先从实际使用场景倒推设计逻辑会比直接拉曲面效率高很多。这类设备日常佩戴在手腕位置，首先要适配常规成人腕部的佩戴曲率，主体外壳的边角全部做了大R角过渡，既避免佩戴时硌腕，也能在日常磕碰时分散应力，减少外壳碎裂的风险。从结构布局来看，表体侧面设置了两个交互控件，一个是凸起的旋转表冠，位置刚好对应佩戴时拇指的自然操作区域，按压、旋转的操作行程都预留了足够的装配空间，不会和表壳侧壁产生运动干涉；另一侧的长条形按键是功能快捷键，按键边缘做了内凹的导向槽，按压时不会出现偏位卡滞的问题。

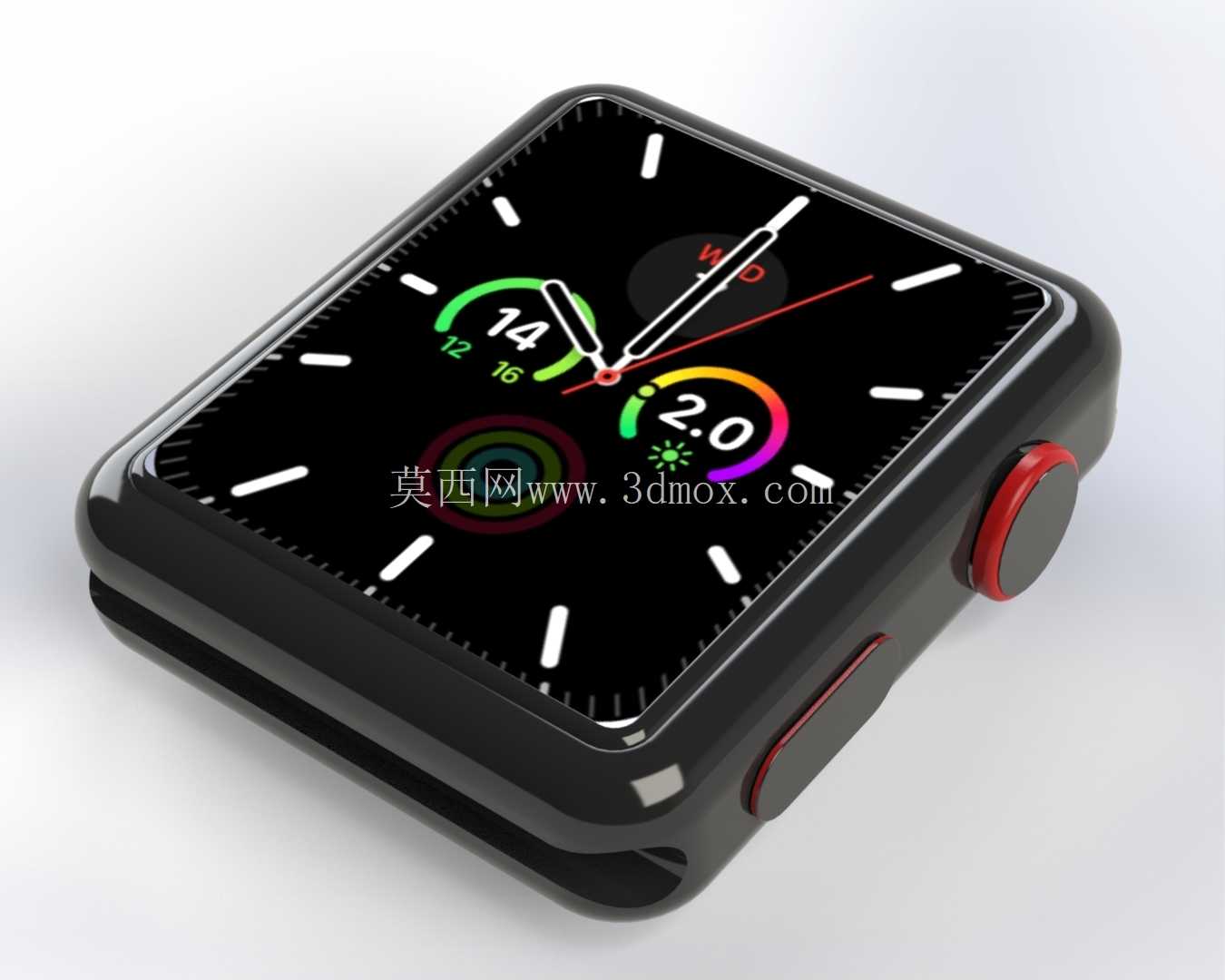

　　表体正面是屏幕安装区域，屏幕和中框的配合预留了0.15mm的粘胶位，四周做了一圈微小的止口结构，既能保证屏幕装配后的平面度，也能提升日常使用时的防泼溅能力，避免汗液、溅水渗入内部电路区域。做结构拆分的时候，中框采用一体化的曲面过渡设计，四个边角的壁厚保持均匀，控制在1.2mm左右，既保证整体结构强度，也不会让整体重量过大影响佩戴舒适度。内部的安装空间按照堆叠逻辑做了分区，靠近表冠的位置预留了按键FPC的走线槽，电池仓的位置做了局部的加厚筋位，避免电池受挤压出现形变，屏幕背面的区域预留了主板安装的定位柱，柱高严格控制在0.8mm，保证主板装配后和屏幕背面留有足够的散热间隙，不会因为长时间运行出现热量堆积。

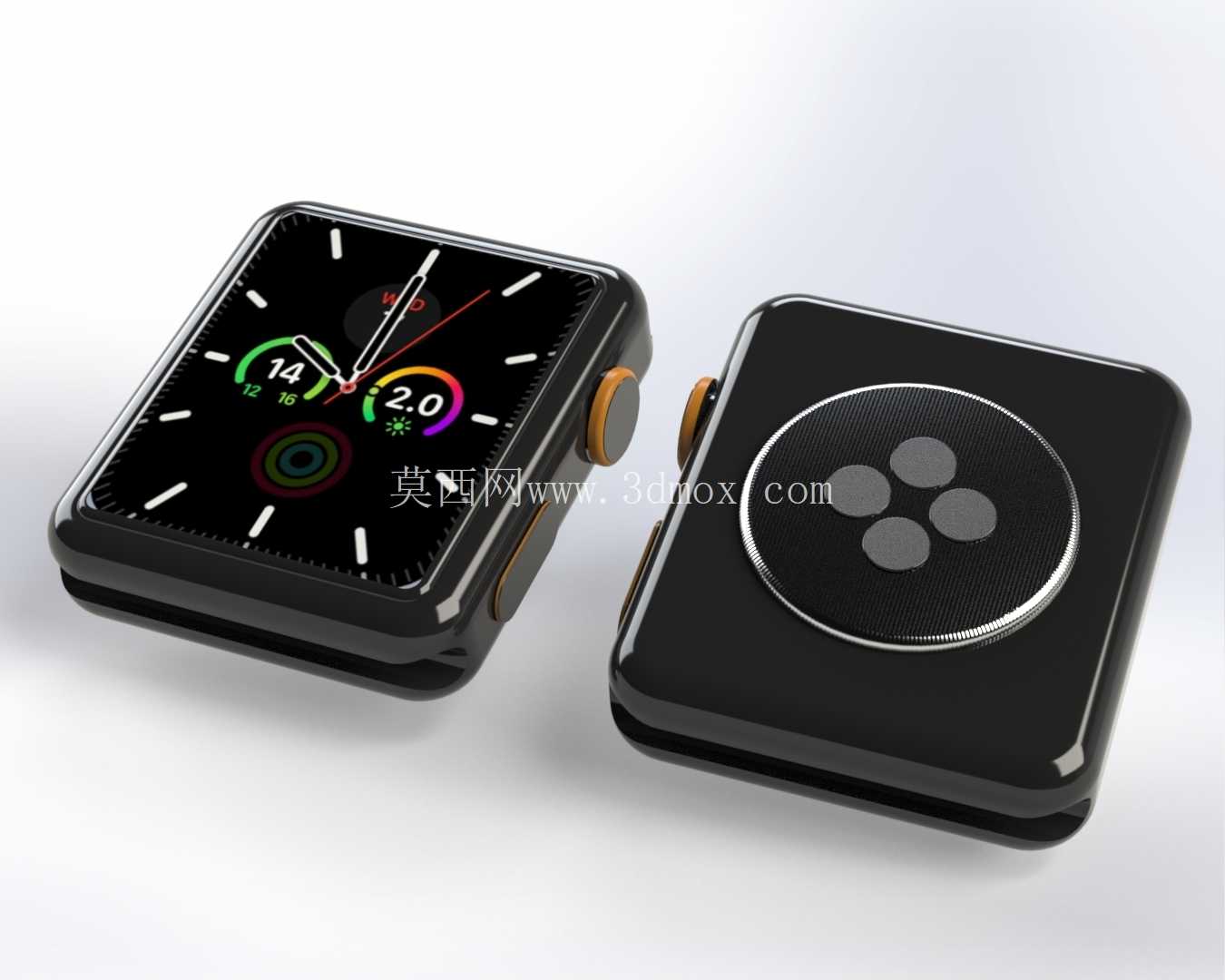

　　从安装边界来看，表体和表带的连接位置在表壳上下两端，做了内嵌式的生耳安装槽，生耳孔的同轴度公差控制在0.05mm以内，保证表带安装后不会出现左右晃荡的问题，表耳的外凸弧度和腕部的自然弯曲弧度匹配，佩戴时表体不会过度翘起，和皮肤的贴合度更好。实际建模过程中，这类外观件的曲面连续性要重点关注，中框和背面的过渡面做G2连续处理，避免出现棱角突兀的问题，背面的弧度贴合腕部皮肤，长时间佩戴也不会留下明显的压痕。侧面的控件突出高度控制在1.8mm，既保证操作时的触感反馈，也不会因为突出过多在穿脱衣物时被勾到导致误触。

　　外壳的分型线设置在侧面中框的中线位置，做了0.02mm的断差处理，后续注塑生产时不会出现明显的飞边，也方便后期做表面处理的时候遮蔽分模线，提升外观的精致度。在做结构校验的时候，要重点模拟日常佩戴的受力场景，比如表体边角跌落时的应力分布，通过调整局部壁厚和筋位布局，让应力集中的位置分散到筋位结构上，避免外壳出现开裂。同时内部的元器件安装位都做了对应的限位结构，哪怕出现日常的磕碰晃动，内部的电池、主板也不会出现移位，保证设备运行的稳定性。这类穿戴设备的结构设计不需要过度追求复杂的曲面，更多是在有限的空间内平衡外观质感、佩戴舒适度、内部堆叠空间和结构可靠性，每一处的尺寸预留都要对应实际的装配和使用场景，比如按键的按压力度反馈要通过内部弹片的压缩行程来匹配，表冠的旋转阻尼要通过配合间隙的公差来控制，这些细节都是在建模阶段就要提前考虑到的，不能只做外观曲面而忽略实际的装配和使用需求。
