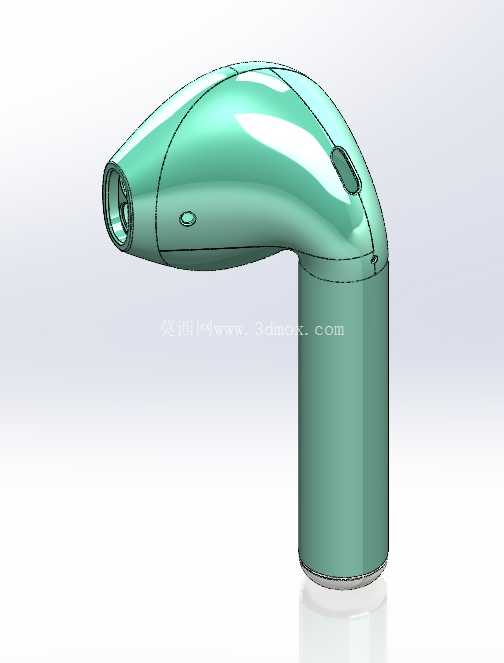

入耳式曲面结构耳塞三维设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1143115
  • 入耳式曲面结构耳塞三维设计
  • 入耳式曲面结构耳塞三维设计

  日常做消费电子结构设计时,入耳式耳塞的曲面构建一直是新手容易卡壳的环节,这类产品不像规则结构件可以靠拉伸凸台直接堆出实体,全程要围绕耳道贴合度、佩戴受力、出声路径三个核心维度做曲面衔接,稍有不顺就会出现面褶皱、曲率突变,后续做壳体壁厚抽壳时直接报错。这次的耳塞结构从耳道贴合段开始做基准,先取人耳耳道入口的平均轮廓做引导线,出声管段的外径控制在5.2mm,管壁预留0.8mm的均匀壁厚,出声孔的内侧做15度的倒角过渡,避免出声路径出现直角折射影响高频声学表现。

  耳塞的弯转段是整个建模的核心难点,不能做生硬的直角转折,要顺着耳甲腔的自然弧度做G2连续的曲面过渡,弯角的曲率半径控制在12mm左右,既保证佩戴时不会硌压耳甲腔的软骨组织,也能给内部的发声单元、走线预留足够的排布空间,不会出现壳体和内部元器件干涉的问题。手柄段做了微收腰的柱面设计,直径从弯转处的11mm逐步收到底部的10.2mm,表面预留了0.3mm的晒纹面余量,底部的充电接触点位做了下沉0.5mm的沉台设计,避免日常使用时触点被汗液腐蚀或者被杂物剐蹭变形。整个曲面构建过程中,每做一段引导线就要做曲率梳检查,确保相邻曲面的曲率偏差控制在0.02mm以内,不然后续做壳体分模时,分型面会出现断差,注塑生产时容易产生飞边。

  从实际应用场景来看,这类入耳式耳塞的结构设计要兼顾佩戴稳定性和声学密封性,曲面贴合度不够的话,走路或者慢跑时容易滑落,低音段也会因为漏音出现衰减。建模时特意在耳塞和耳道接触的外圈预留了1.2mm的硅胶套安装槽,槽边做了0.2mm的倒扣,防止硅胶套在佩戴摘取时脱落。出声管的端面做了0.3mm的凸起限位,避免硅胶套安装过深堵住出声孔。内部的腔体做了阶梯式的结构设计,靠近出声孔的位置预留了调音网的安装位,沉台深度0.15mm,刚好卡住0.1mm厚度的金属调音网,后续点胶固定时不会出现溢胶堵塞网孔的问题。手柄段的内部预留了6mm直径的电池仓空间,侧壁做了两条0.5mm高的定位筋,用来固定软包电池,避免晃动产生异响。

  整个壳体的分模线选在曲面曲率变化最平缓的侧方位置,分型面做了0.1mm的贴合公差,确保上下壳合模时不会出现错位。从安装边界来看,整个耳塞的总长度控制在28mm,最大宽度13mm,整体重量控制在4.5g以内,长时间佩戴不会对耳廓造成明显的压迫感。曲面建模时全程没有用实体拼接的方式,都是通过放样曲面、边界曲面逐步裁剪拼接,最后缝合成实体,这样做出来的壳体壁厚均匀,后续做模流分析时不会出现局部壁厚过厚产生的缩痕问题。很多新手做这类曲面产品时,习惯先做整体外形再切分壳体,很容易出现分壳后壁厚不均的问题,正确的思路是先做内部元器件的排布占位,再根据占位空间反推外曲面的轮廓,同时预留好0.1mm的装配间隙,确保后续生产时各个零部件能顺利装配,不会出现卡滞或者间隙过大的问题。另外在曲面过渡的位置,特意做了0.5mm的圆角过渡,避免日常使用时棱角处磕碰产生开裂,也能提升佩戴时的触感舒适度。
