两爪式通用拉拔器工业三维设计作品

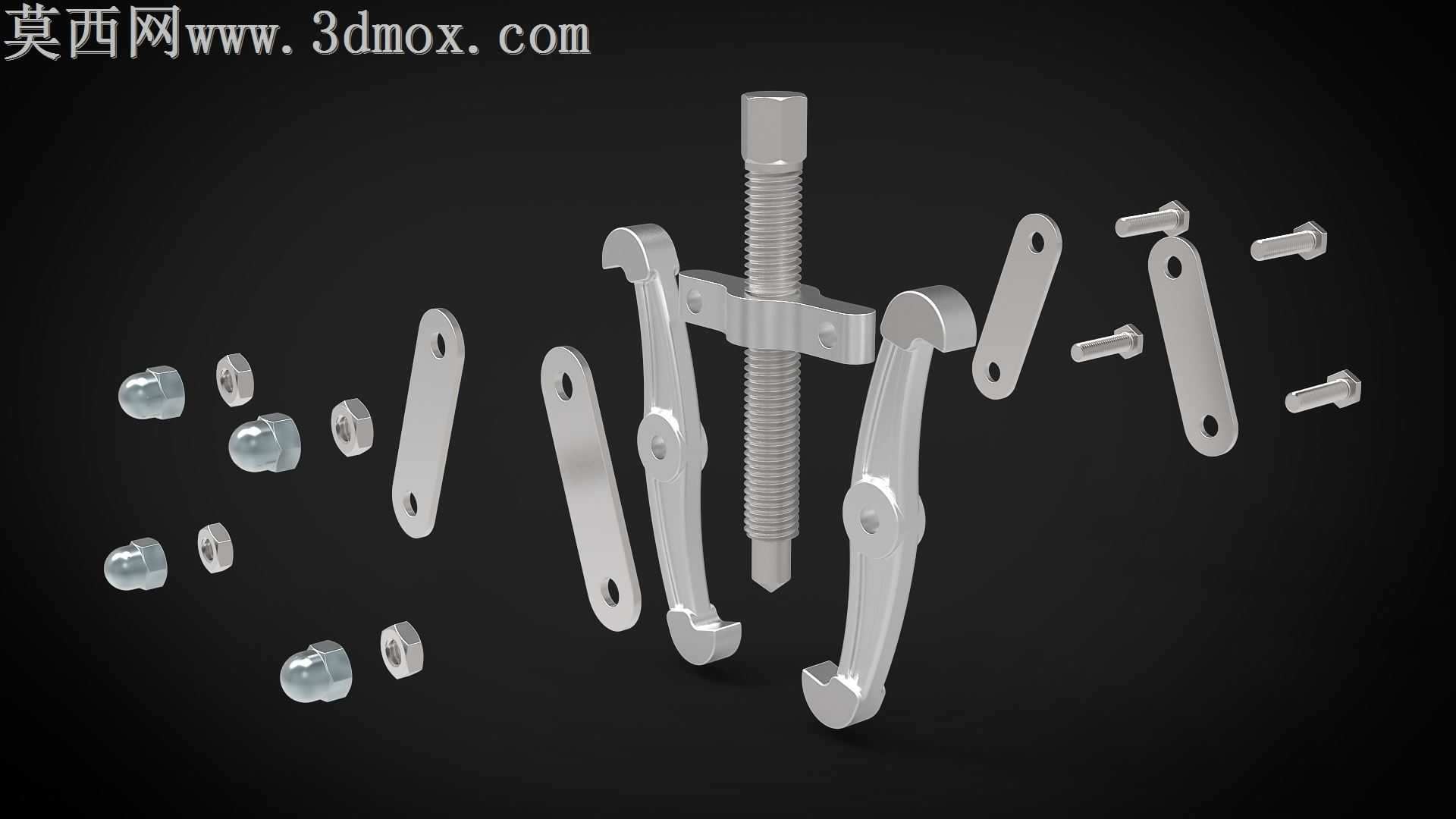

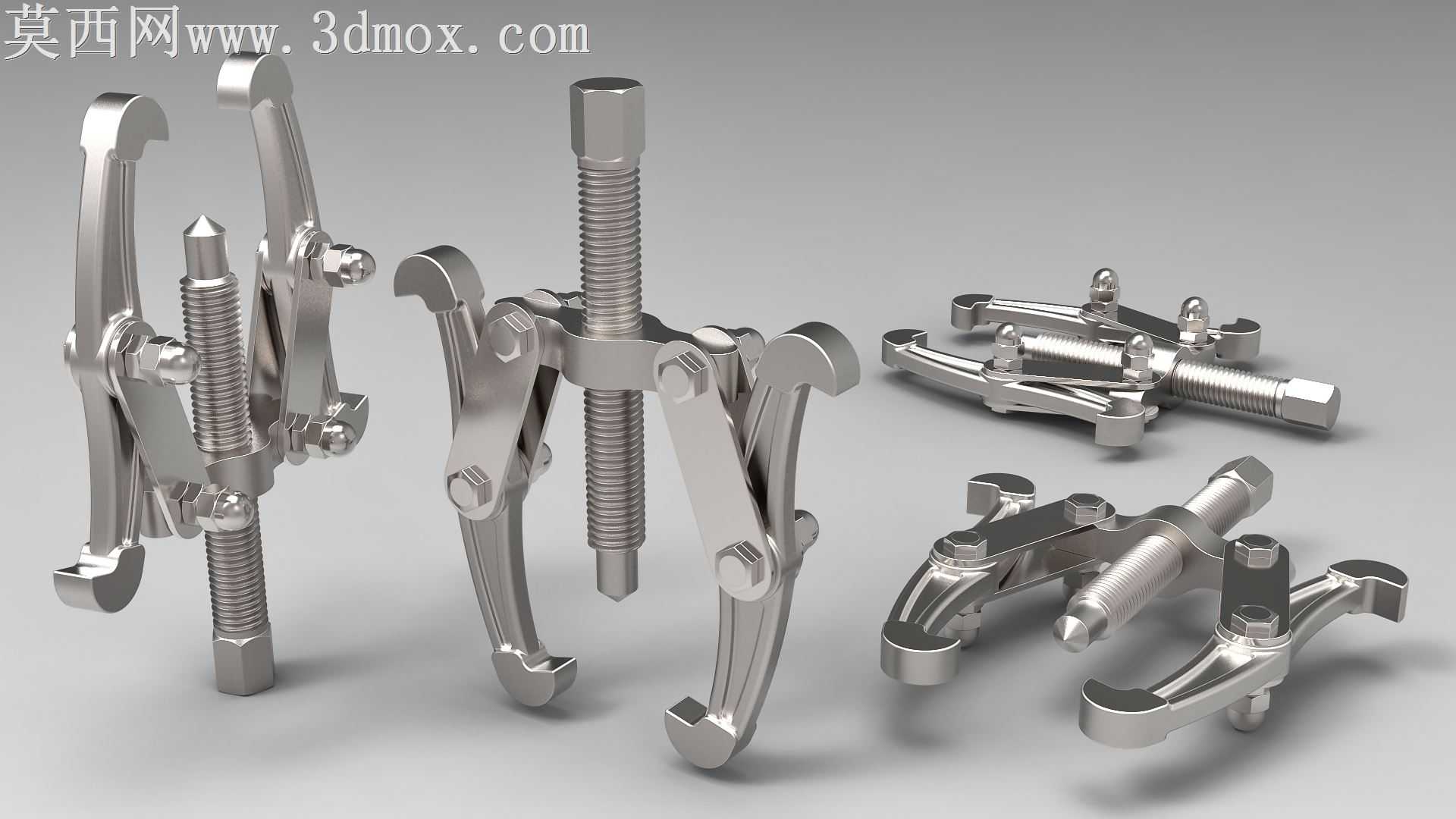

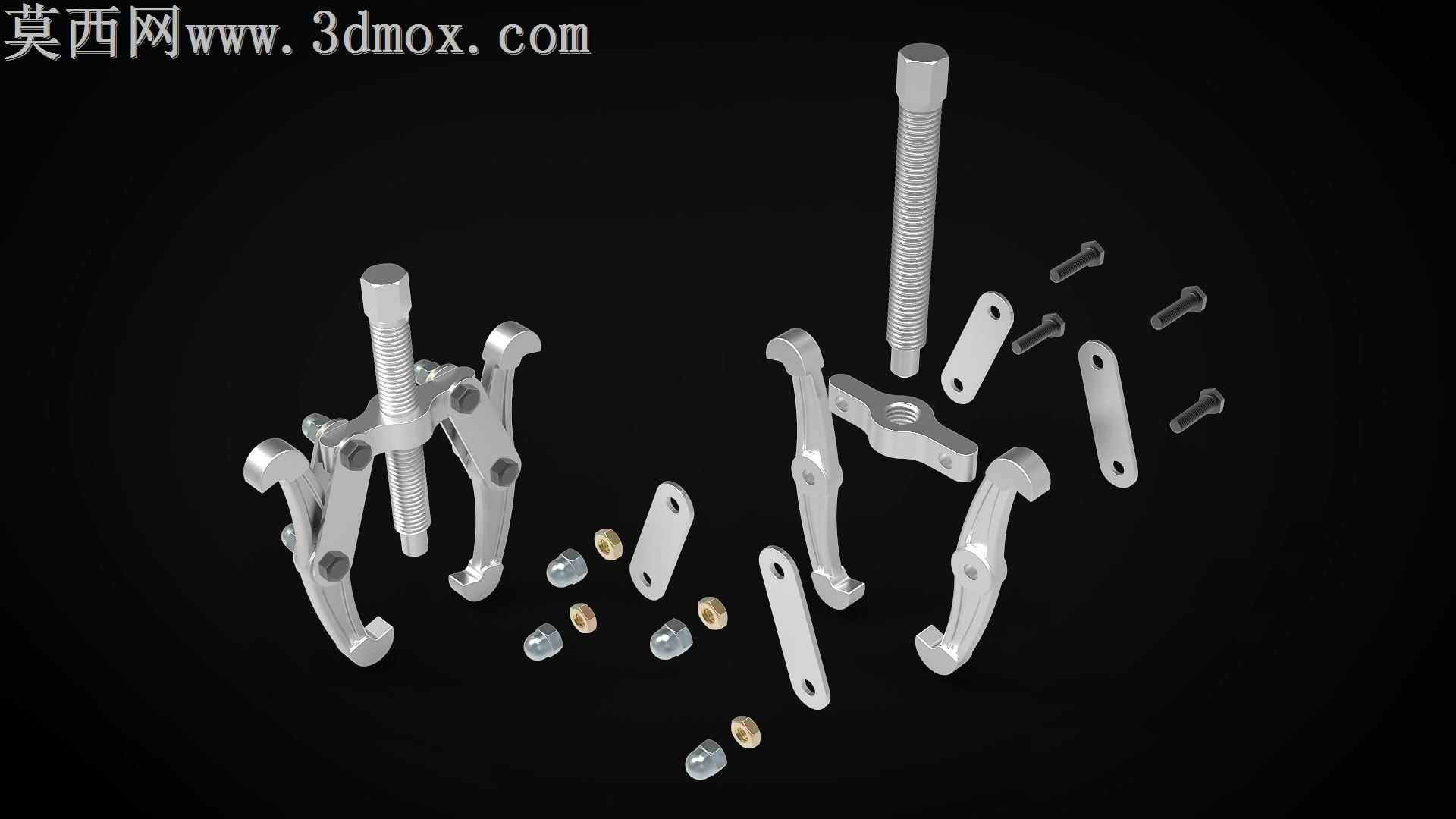

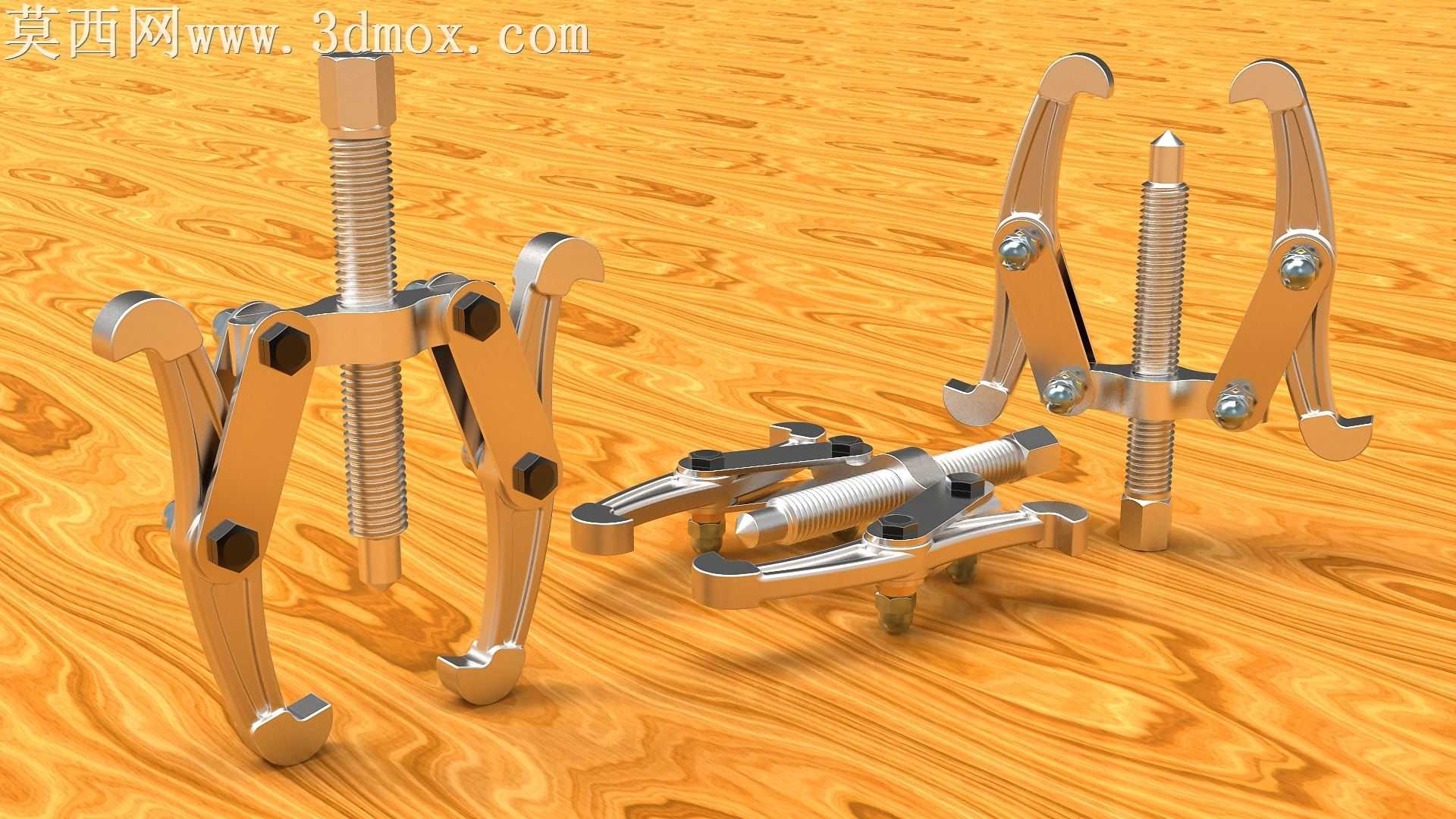

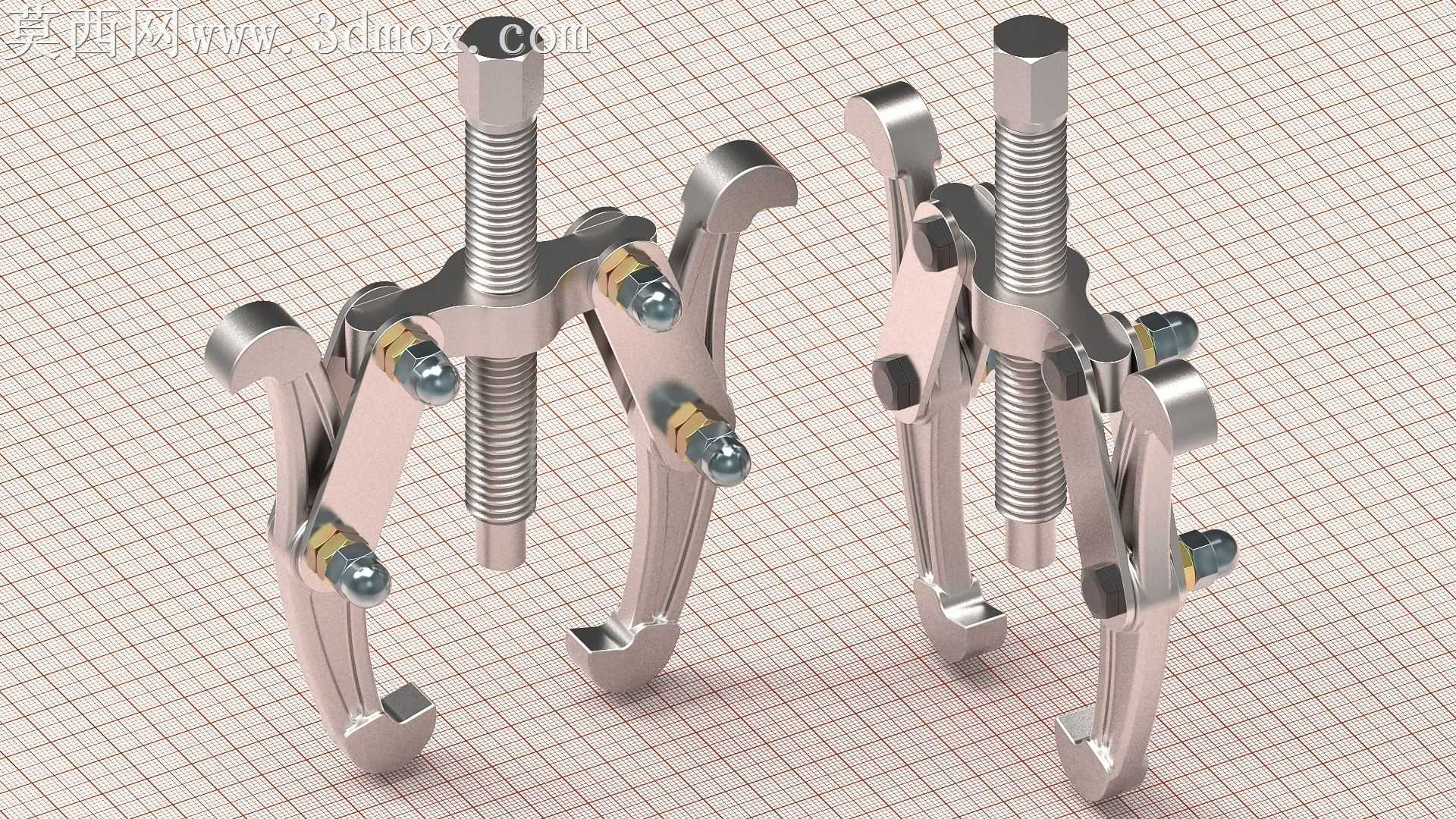

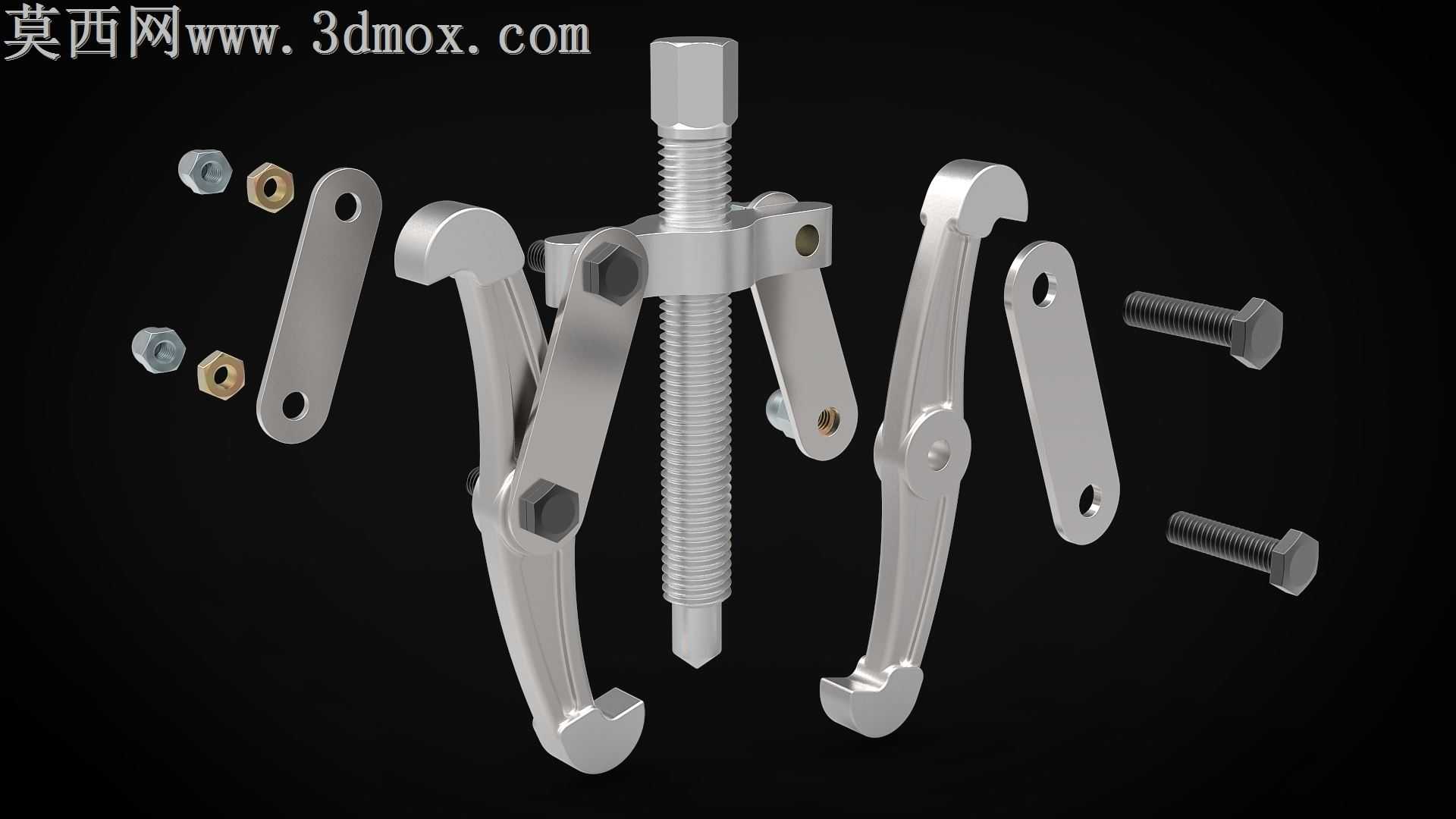

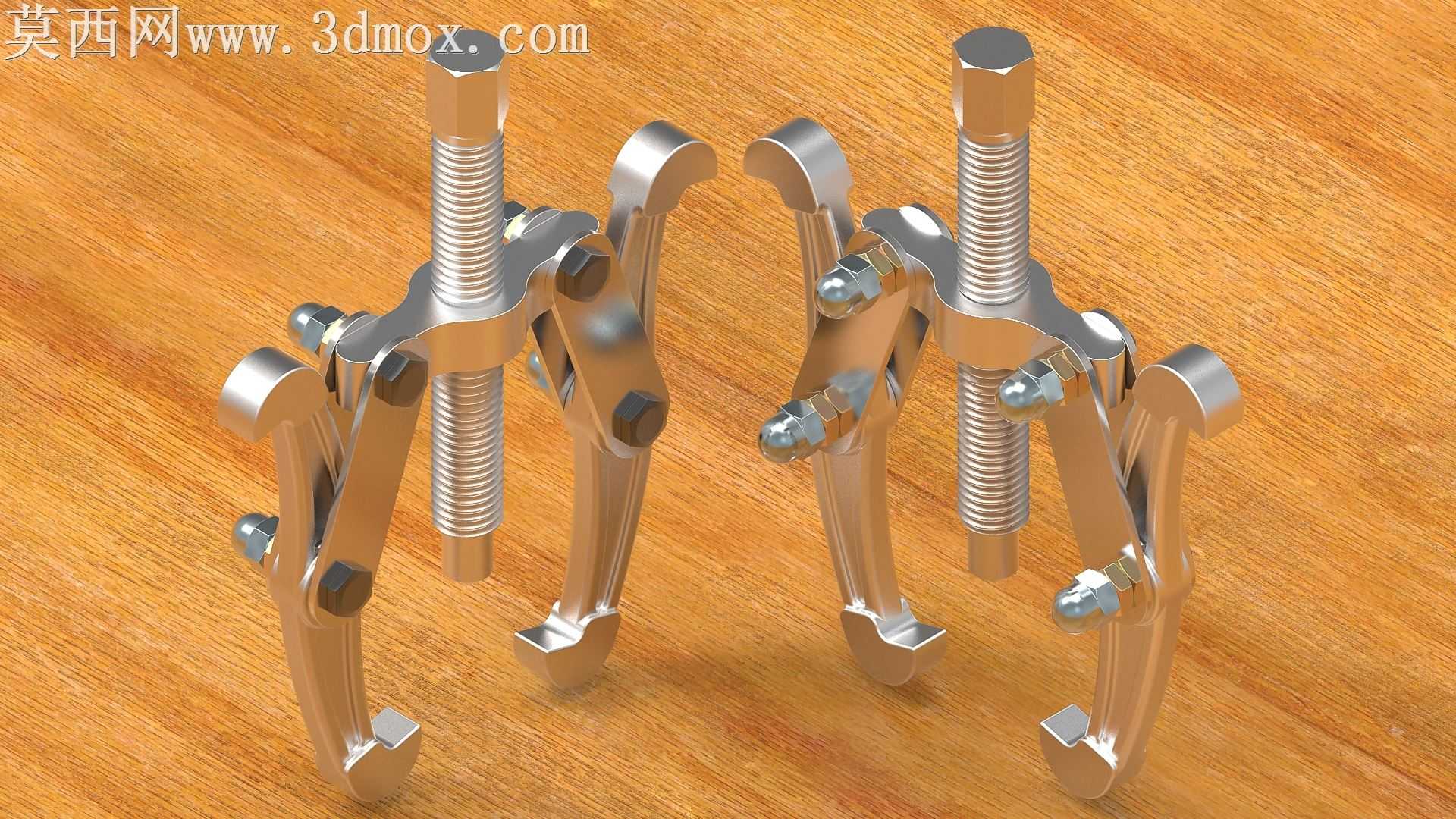

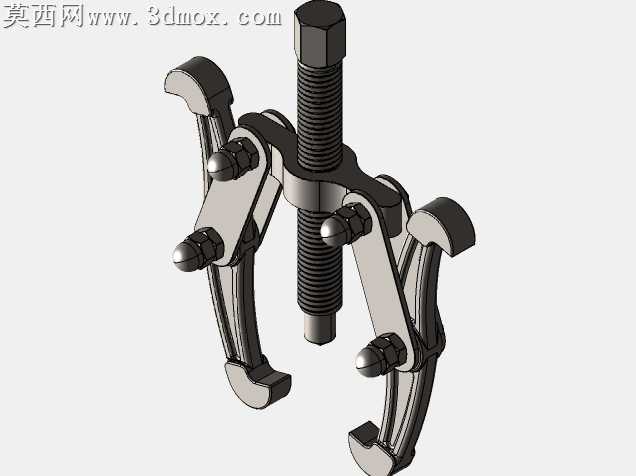

本作品为两爪式通用拉拔器的三维设计成果，建模阶段采用全参数化建模逻辑，对拉拔器的核心组成部件进行了精准还原，涵盖带梯形传动螺纹的中心螺杆、铰接式拉臂、勾爪连接销轴、顶部受力压头等全部结构。建模过程中对所有螺纹特征采用理论牙型轮廓构建，未做简化的净空处理，完整还原了梯形螺纹的牙距、牙高与配合间隙，保证各铰接部件的转动自由度与实际产品完全一致，拉臂与勾爪的铰接位置预留了合理的装配公差，可在三维环境中模拟拉臂开合角度调节、勾爪卡接工件、螺杆旋进顶压的完整拆卸动作流程。材质与渲染阶段，针对产品实际的锻造镀锌工艺特性，为所有金属部件赋予了高反光镀铬金属材质，调整材质的粗糙度、反射率与环境光遮蔽参数，还原镀锌金属件表面细腻的磨砂金属光泽与边缘高光效果；场景搭建采用浅灰色无缝影棚背景，搭配三点布光方案，主光从侧上方打亮产品主体结构，辅光弱化部件阴影死区，轮廓光勾勒金属件边缘轮廓，最终渲染图清晰呈现拉拔器各部件的结构细节与金属质感，同时展示了拉拔器不同开合角度、不同摆放状态的多角度效果。设计思路上，针对传统锻造拉拔器部分结构冗余、加工难度较高的问题，对原有部件进行了适配机械加工的简化优化，在保证拉拔受力强度的前提下，调整了拉臂的截面轮廓与勾爪的受力角度，去除了非必要的锻造工艺圆角与冗余凸起，让部件可直接通过常规机械切削加工完成生产，无需依赖锻造工艺，降低了小批量定制生产的成本门槛；整体结构保留了通用拉拔器的强适配性，可通过调整拉臂开合角度适配不同直径的轴承、齿轮、皮带轮等轴装零件的拆卸作业，铰接结构的设计让勾爪可牢固卡接工件边缘，中心螺杆的梯形螺纹具备良好的传动效率与自锁性能，顶压作业时受力稳定无滑脱风险。
