T8梯形丝杠配套方形螺母固定座

在轻载直线传动的各类非标设备里，T8规格梯形丝杠的应用覆盖面极广，从桌面级3D打印设备的Z轴升降结构，到小型点胶机的位移滑台、实验室自动化取样装置的进给单元，再到小型雕刻机的微调机构，都能见到这类丝杠的身影，而配套的螺母固定座，是直接决定丝杠传动稳定性、安装便捷性的核心衔接零件，本次呈现的这款方形结构螺母座，就是针对T8梯形丝杠做安装适配的专用结构件。

从实际使用场景来看，这类螺母座主要承担两个核心作用，一是将旋转运动的丝杠螺母与做直线运动的负载滑台做刚性衔接，把丝杠的转动转化为滑台的精准直线位移，二是通过自身的安装基准面，抵消丝杠传动过程中产生的径向窜动与偏载力矩，避免螺母在往复运动中出现偏磨，延长梯形丝杠副的整体使用寿命。很多入门级设备在组装时如果直接将螺母悬空固定在滑台上，运行几百小时后就会出现螺母松动、走位精度下降的问题，根源就是缺少这种带定位基准的专用固定座来做刚性支撑。

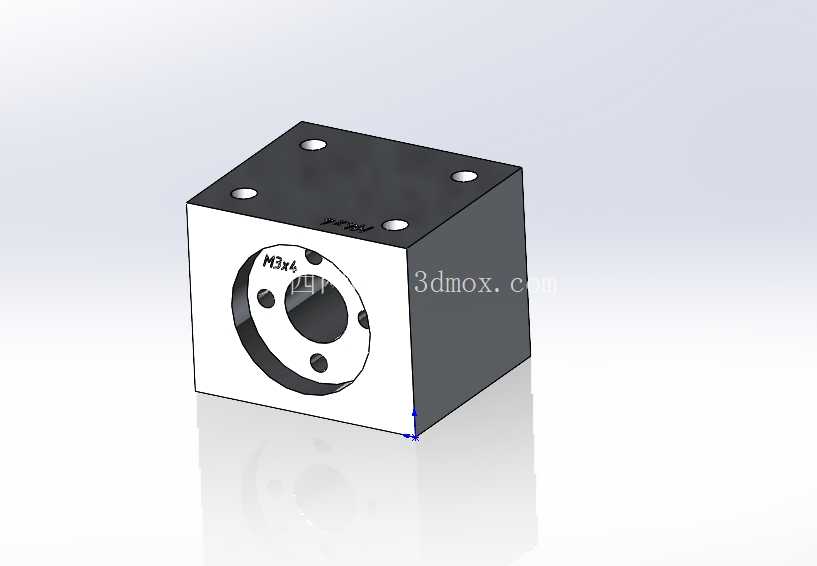

这款固定座采用整体方块式结构设计，主体为方正的六面体形态，六个面均为机加工平面，安装时可以直接贴合设备的滑台安装面或者型材基准面，不需要额外做角度调整，对安装人员的装配经验要求更低。正面设置了适配T8丝杠螺母的圆形安装沉孔，沉孔周边均匀分布4个M3规格的螺纹安装孔，刚好匹配标准T8法兰螺母的安装孔位，装配时只需要将螺母嵌入沉孔内，用螺丝从正面锁紧即可完成螺母与固定座的连接，沉孔的深度刚好与法兰螺母的厚度匹配，锁紧后螺母端面与固定座正面齐平，不会出现突出或者凹陷的问题，保证连接面的贴合度。

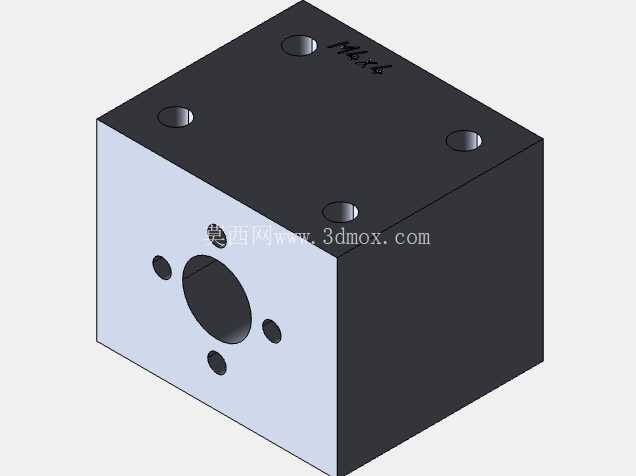

固定座的顶面设置了四个对称分布的安装通孔，用于将整个固定座锁定在移动负载上，四个孔位的中心距按照常规20系列、30系列铝型材的安装槽间距做适配，既可以直接安装在铝型材搭建的滑台台面上，也可以适配定制的金属滑台安装板，不需要额外做转接板设计，能大幅降低设备的整体设计成本。固定座的整体外形尺寸控制紧凑，在保证结构强度的前提下尽可能压缩占用空间，对于安装空间局促的小型桌面设备来说，不会因为固定座体积过大而挤占其他部件的安装位置，适配性更强。

从设计思路上看，这款固定座没有做多余的异形结构，全部采用规则的平面与圆孔特征，一方面是降低加工难度，不管是采用CNC铣削加工还是开模注塑生产，都能快速实现批量制造，零件的加工一致性更容易保证，另一方面规则的外形更方便做安装定位，装配时只需要靠紧两个相邻的基准面就能完成位置找正，不需要复杂的工装辅助。固定座的壁厚经过受力校核，在承受T8丝杠额定轴向负载的情况下不会出现形变，即使在频繁正反转的往复运动工况下，也能保持安装位置的稳定性，不会因为长期受力出现螺丝孔滑牙、本体开裂的问题。

在实际选型适配时，需要注意固定座的安装孔位与自身滑台的孔位匹配度，这款固定座的顶面安装孔为通孔设计，可以根据实际安装需求调整螺丝的锁紧方向，既可以从上方穿入螺丝锁定下方的滑台，也可以从滑台下方穿入螺丝锁定上方的固定座，适配不同的安装空间限制。正面的螺母安装孔位严格匹配标准T8梯形丝杠法兰螺母的尺寸，不需要对螺母做二次加工就能直接装配，对于设备维护来说，如果后期出现螺母磨损需要更换，只需要拆开正面的四个锁紧螺丝就能快速替换螺母，不需要将整个固定座从滑台上拆下，维护效率更高。

不同于圆形的螺母固定座，这款方形结构的固定座在安装时可以有效防止自身跟转，当丝杠带动螺母做直线运动时，方形的侧面可以靠紧设备上的限位结构或者型材槽壁，不需要额外加装防转销就能避免固定座随螺母一起转动，减少了装配时的零件数量，也降低了结构复杂度。在轻载传动的工况下，这种结构的固定座完全可以满足传动精度要求，相比集成度更高的一体式丝杠滑台，采用这种独立固定座搭配单独丝杠、导轨的搭建方式，成本更低，结构调整更灵活，非常适合非标自动化设备的快速原型搭建以及小型量产设备的结构设计。
