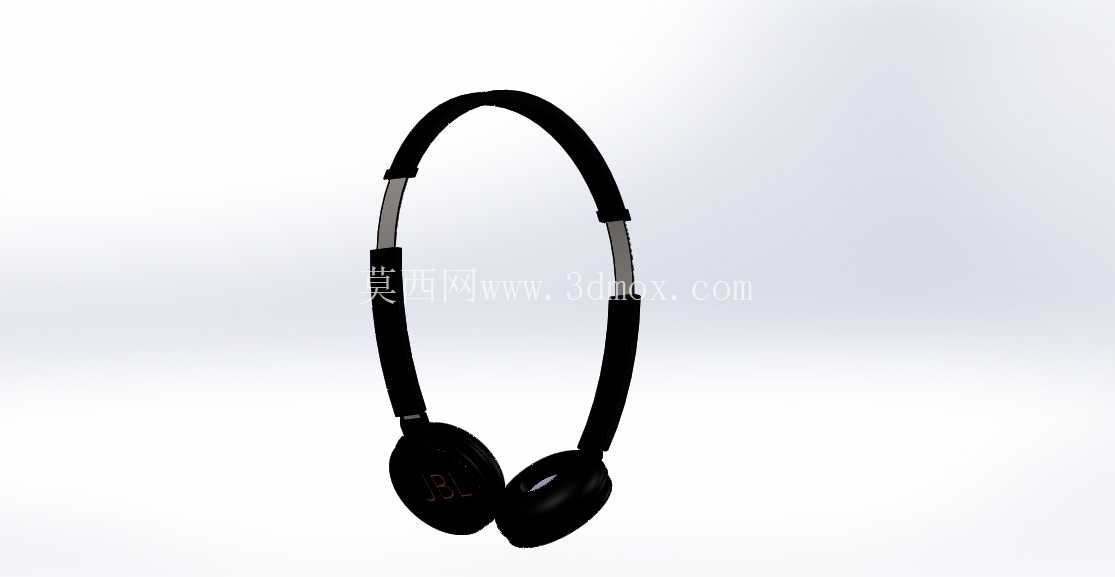

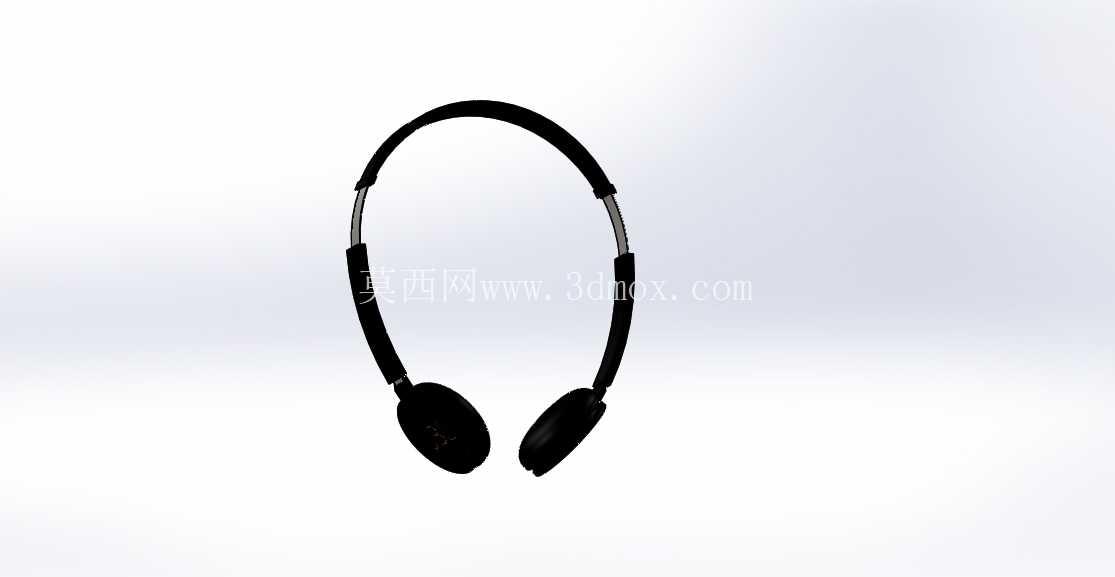

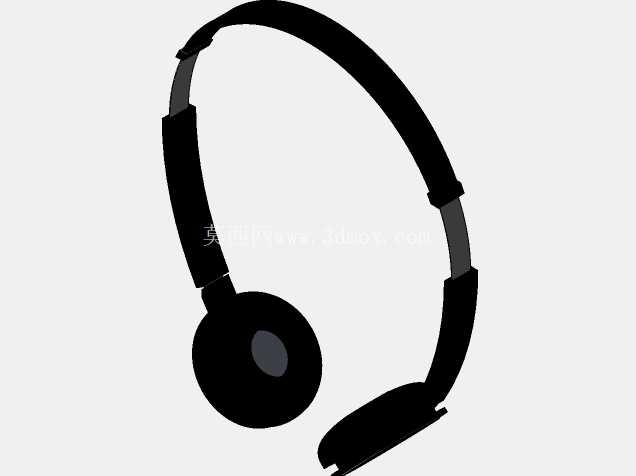

头戴式JBL耳机简易结构三维建模

日常消费级音频外设的结构建模，往往不需要追求极致的曲面精度与装配公差，更多是为了快速验证整体外观比例、人机交互边界与部件干涉情况，这款头戴式耳机的建模逻辑也遵循这一工程思路。从实际应用场景来看，这类头戴式耳机主要覆盖个人居家影音聆听、办公室通勤降噪、轻度游戏音频输出等民用场景，结构设计不需要满足专业监听级设备的严苛声学腔体要求，也无需适配工业场景的抗摔、防水、宽温域运行标准，因此建模过程中可以适当简化非核心结构，把重心放在头梁与耳罩的配合关系、佩戴贴合度的尺寸匹配上。

从功能特性维度拆解，这款耳机的核心结构分为三个部分：头梁支撑段、伸缩调节段、耳罩发声单元段。头梁部分采用弧形一体式设计，建模时优先保证弧面曲率符合人体头围的贴合曲线，内侧预留的软质缓冲层安装槽位宽度控制在25mm左右，避免佩戴时对头骨顶部产生过度压迫，头梁主体的壁厚设定为2.2mm，采用常规ABS工程塑料的结构强度参数做参考，既保证日常拿取时的结构刚性，也不会因为壁厚过大导致整体重量超标。伸缩调节段是连接头梁与耳罩的过渡结构，建模时预留了15mm的调节行程，每档调节的卡位间距设置为3mm，适配不同头围用户的佩戴需求，这部分的结构配合间隙控制在0.3mm，既保证调节时的顺滑度，也不会出现松垮晃动的情况。

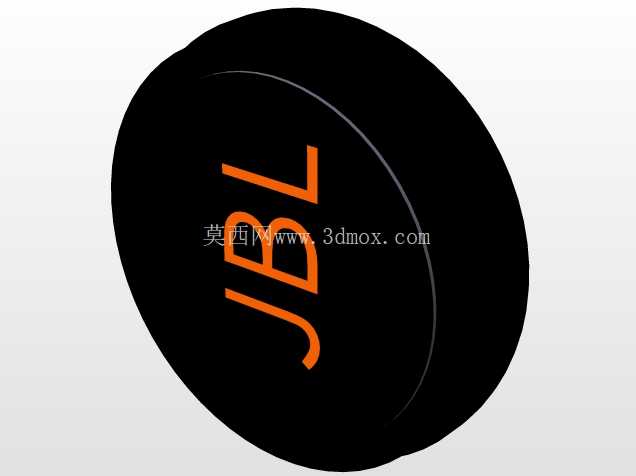

耳罩部分的建模重点在佩戴贴合度与单元安装空间，耳罩整体采用椭圆形轮廓，长轴尺寸控制在95mm，短轴尺寸为75mm，刚好覆盖成年人耳部轮廓，避免压耳带来的长时间佩戴不适感；耳罩内侧预留的发声单元安装腔深度为18mm，足够容纳常规40mm动圈单元与配套的调音棉、导线走线空间，耳罩与调节段的连接位置设置了可转动的铰接结构，转动角度范围覆盖前后15度、上下20度，保证佩戴时耳罩可以自适应贴合不同用户的耳部角度，减少漏音情况。

建模过程中没有做过于复杂的曲面拆分，所有部件的装配关系都做了简化处理，没有加入内部的PCB电路板、电池、导线等细小零部件，也没有做卡扣、螺丝孔位等精细装配结构，整体模型更偏向外观验证级别的快速建模，适合用于产品前期的外观方案评审、人机尺寸校验，或者作为场景搭建的配套数码配件模型使用。从安装边界来看，耳机整体收拢状态下的高度为180mm，宽度为150mm，耳罩厚度为35mm，完全展开后的最大头围适配尺寸可达620mm，覆盖绝大多数成年用户的头围范围，头梁外侧的品牌标识区域预留了平整的曲面位置，方便后续做丝印、贴膜等表面工艺的效果展示。

这类简化结构的数码产品模型，在实际工程应用中往往作为方案迭代的快速输出物，不需要追求百分百的实物还原度，核心是把关键的尺寸边界、部件配合关系、人机交互尺寸表达清楚，为后续的精细建模、结构开模提供基础的比例参考，避免前期方案阶段就投入大量时间做细节建模，导致方案调整时出现大量重复修改工作。建模时的曲面过渡都采用了大圆角处理，没有尖锐的棱角结构，既符合消费类数码产品的外观设计逻辑，也避免实际使用时的磕碰划伤风险，所有部件的分模线位置都设置在视觉非核心区域，保证外观面的整体完整性。
