三相异步鼠笼式电动机三维结构设计

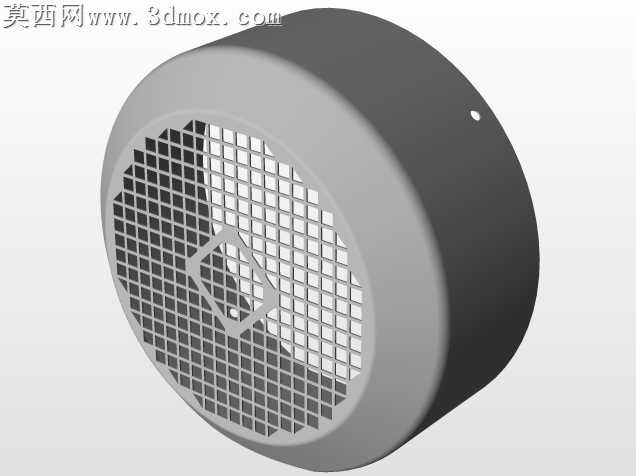

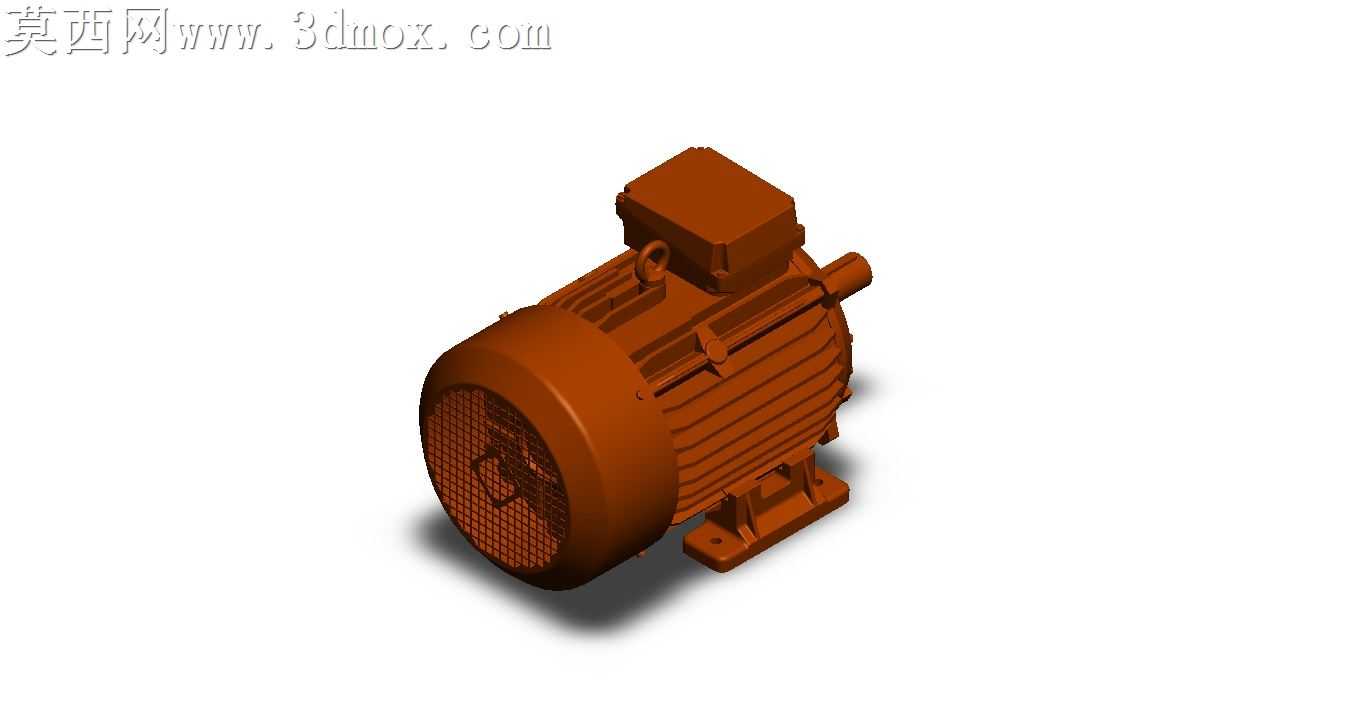

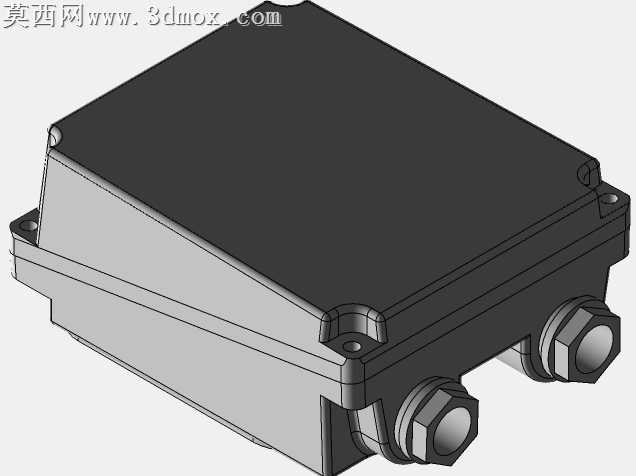

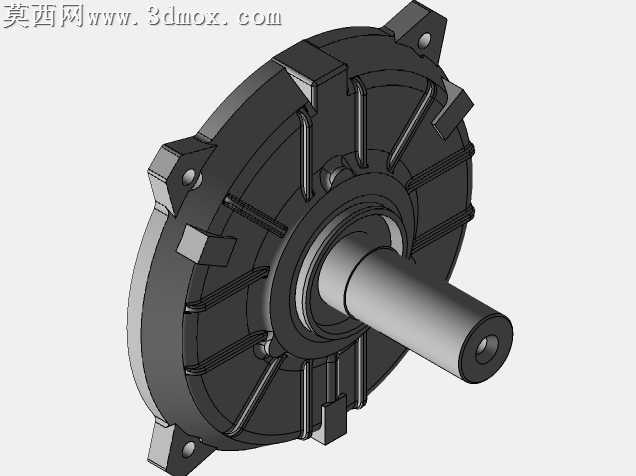

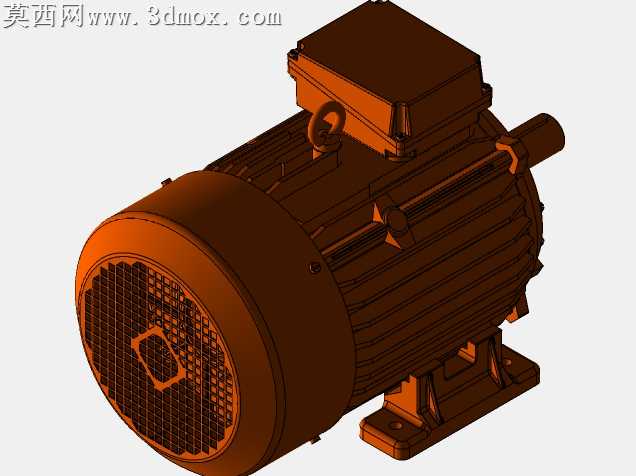

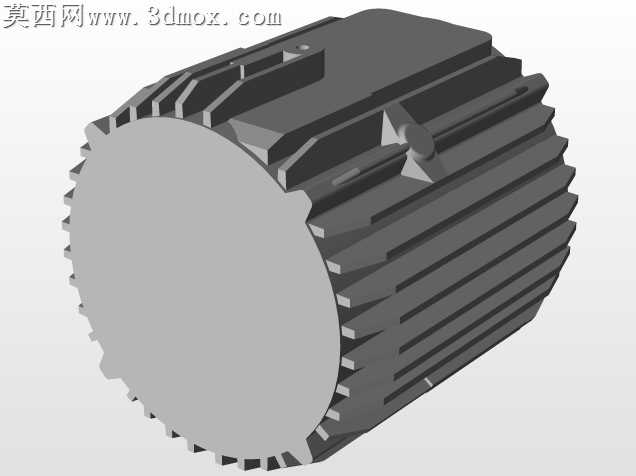

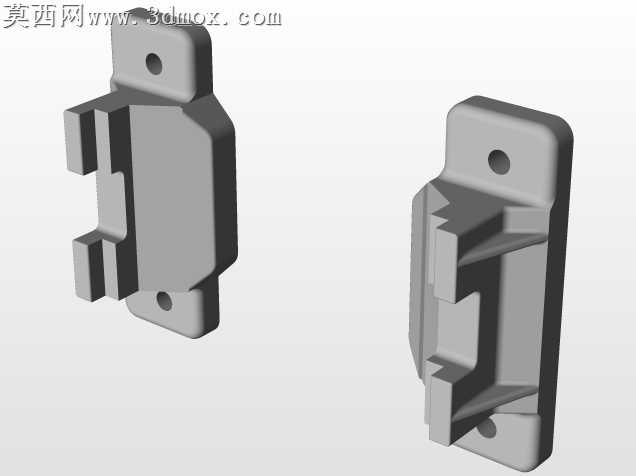

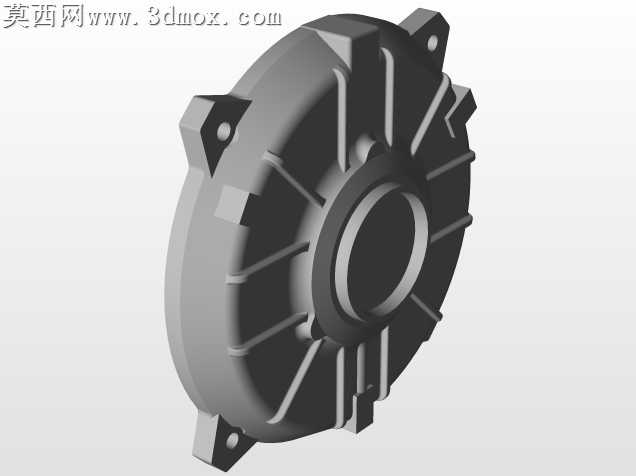

本作品为工业用鼠笼式三相异步电动机的三维参数化设计模型，建模过程严格遵循中小型异步电机的通用工业设计规范，完整还原了电机的全部核心结构与装配关系。建模阶段首先以电机中心高、安装尺寸、轴伸直径等关键安装参数为基准，搭建整机的装配骨架，自底向上完成各零部件的建模与装配约束：机座部分采用带散热筋的铸铁壳体结构，建模时精准还原了壳体表面轴向排布的散热筋结构、底脚安装孔位、顶部接线盒安装座、吊环安装孔的细节特征，散热筋的排布间距、厚度均参考同功率等级量产电机的实际参数设置，保证结构合理性；前端盖、后端盖分别设计有轴承室定位结构，与机座止口的配合尺寸严格按照公差要求设定，后端盖集成了风罩安装卡扣结构，用于固定外部防护风罩。转子部分包含鼠笼导条、转子铁芯、输出转轴，转轴上设计有键槽、轴承安装位、轴伸台阶，还原了真实电机轴的受力结构设计；定子部分隐于机壳内部，建模时保留了定子铁芯压装、绕组排布的结构示意，接线盒部分还原了接线端子安装腔、盒盖卡扣、进线孔的细节，方便后续做电气布线相关的拓展设计。渲染阶段为模型赋予了接近工业电机成品的橙棕色铸铁烤漆材质，材质参数调整了粗糙度、金属度数值，还原铸铁烤漆表面略带磨砂的哑光质感，同时为风罩网孔、转轴金属加工面赋予了不同的金属材质，区分不同部件的材质差异；场景布光采用三点布光法，主光源模拟工业展厅的柔光照明，辅光源补亮模型暗部避免细节死黑，添加了柔和的地面接触阴影，让模型呈现出真实的立体感与质感。设计过程中充分考虑了电机的实际生产装配逻辑，所有零部件的装配约束均符合实际装配顺序，可直接用于生成工程图纸、做装配干涉检查、运动仿真演示，也可作为自动化设备、机床、输送线等设备的配套动力部件模型，用于整机设备的装配设计场景，模型结构完整，细节还原度高，能够满足机械设计教学、产品方案展示、虚拟装配调试等多场景的使用需求。
