便携式电子雾化设备结构设计方案

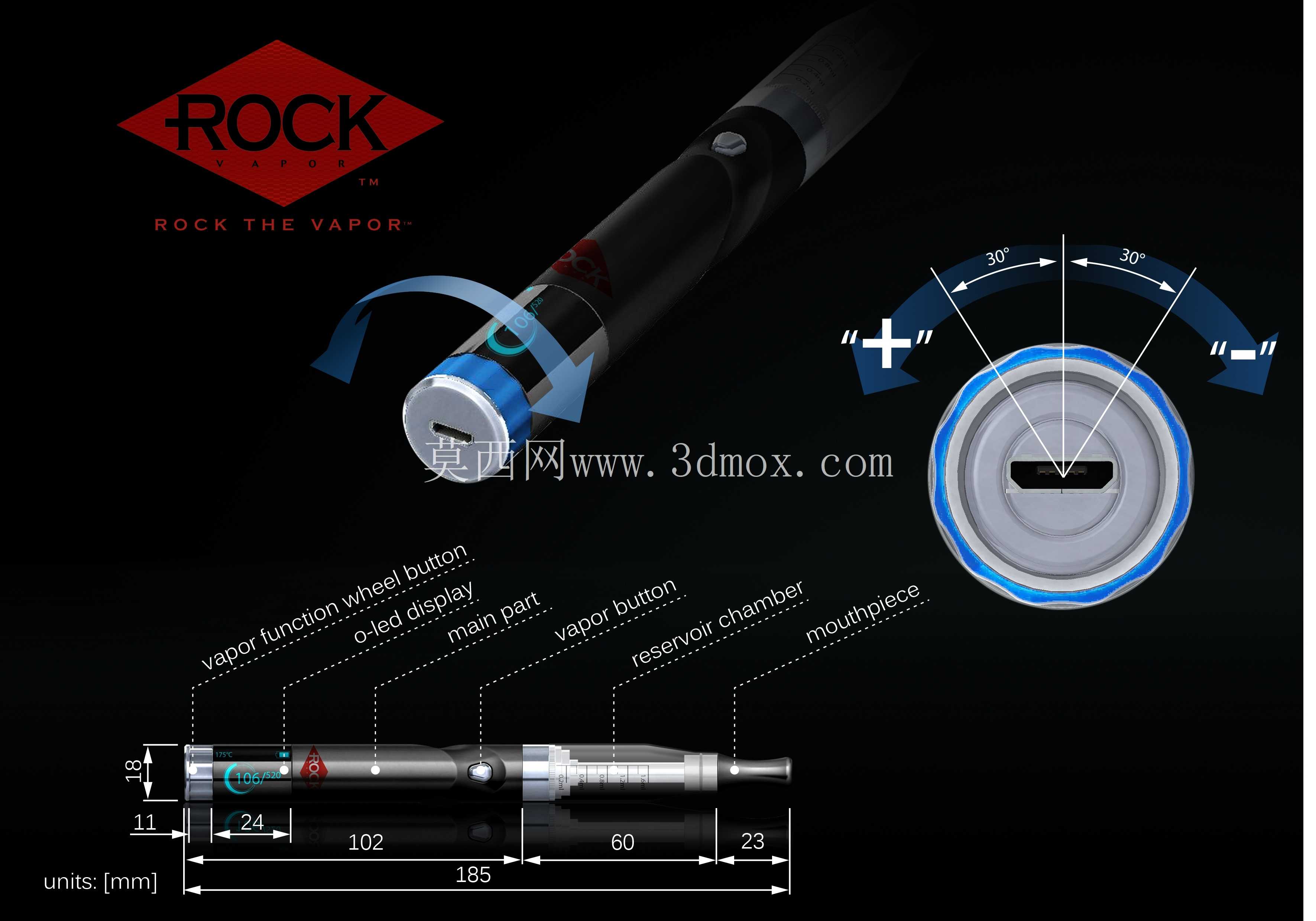

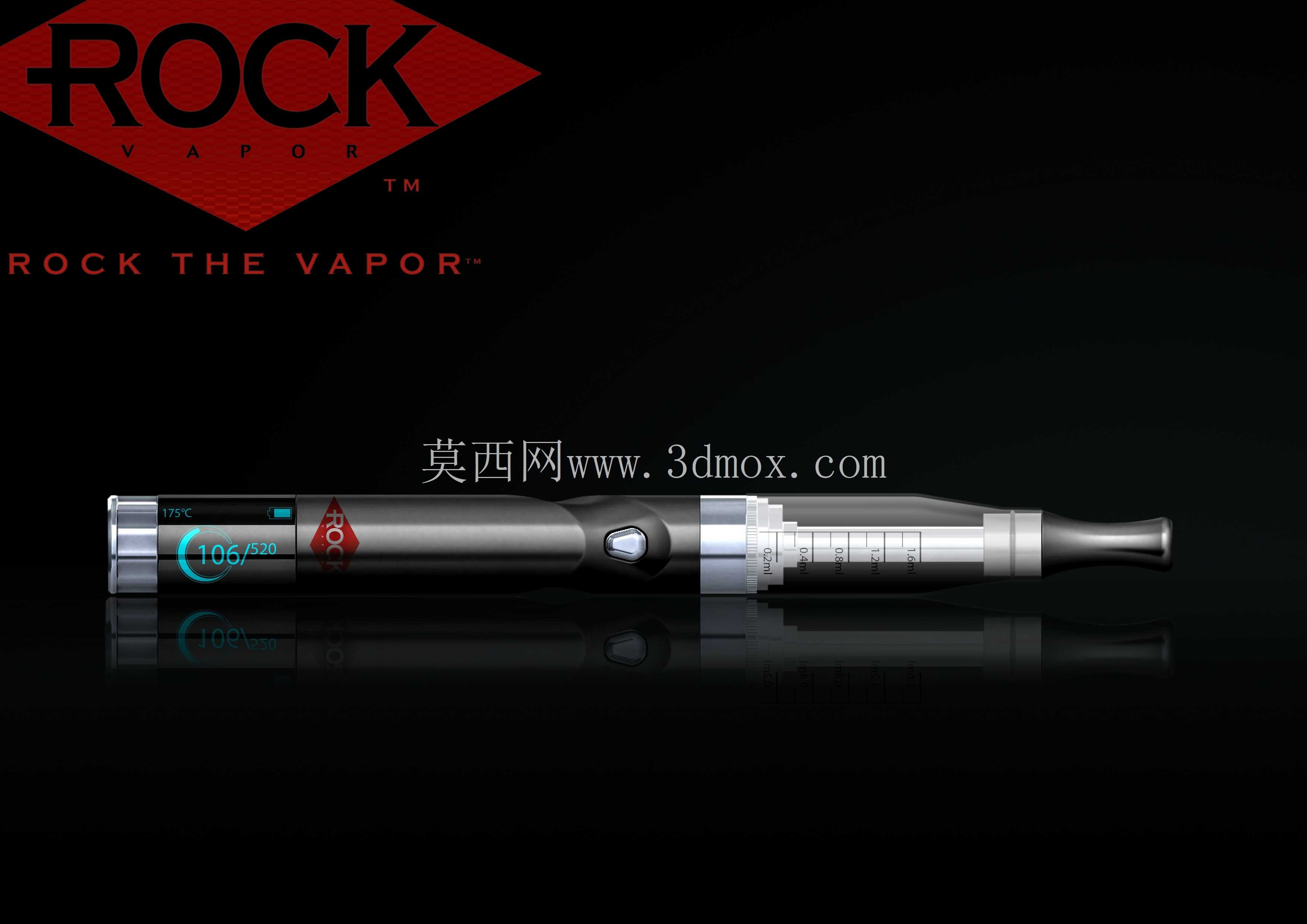

　　这款手持雾化设备的结构设计，首先围绕日常随身使用的核心场景展开，整体采用笔式修长构型，适配日常单手握持、口袋收纳的使用需求，整机总长控制在185mm，最大直径18mm，握持段做了微收腰处理，直径收至16mm，贴合成年人手掌虎口与指节的握持弧度，长时间持握不会产生硌手的异物感。从功能分区来看，整机沿轴向拆分为六个独立模块，从吸嘴端到尾盖端依次为吸嘴段、储油腔段、主控主体段、显示段、功能按键段、调节尾盖，各模块之间采用密封圈加卡扣的连接方式，既保证日常使用时的密封性能，避免储油腔渗漏，也方便后期拆解维护、更换内部耗材。

　　吸嘴段采用食品接触级的圆弧收口设计，出口内径2.3mm，贴合唇部接触形态，边缘做了R0.8的圆角处理，避免尖锐边缘剐蹭唇部，吸嘴与主体连接位置设置了一道0.5mm的密封槽，配套硅胶密封圈实现过盈配合，防止抽吸过程中出现漏气导致的雾化效率下降。储油腔段总长60mm，采用透明耐高温材质作为外罩，方便使用者直观观察内部剩余介质容量，腔体内壁做了0.2mm的导流槽设计，能够将存储介质持续导向雾化核心区域，避免不同放置姿态下出现的供液不足、干烧问题，腔体两端分别设置密封挡片，将储油区域与电路主控区域完全物理隔离，防止介质渗漏腐蚀电路元件。

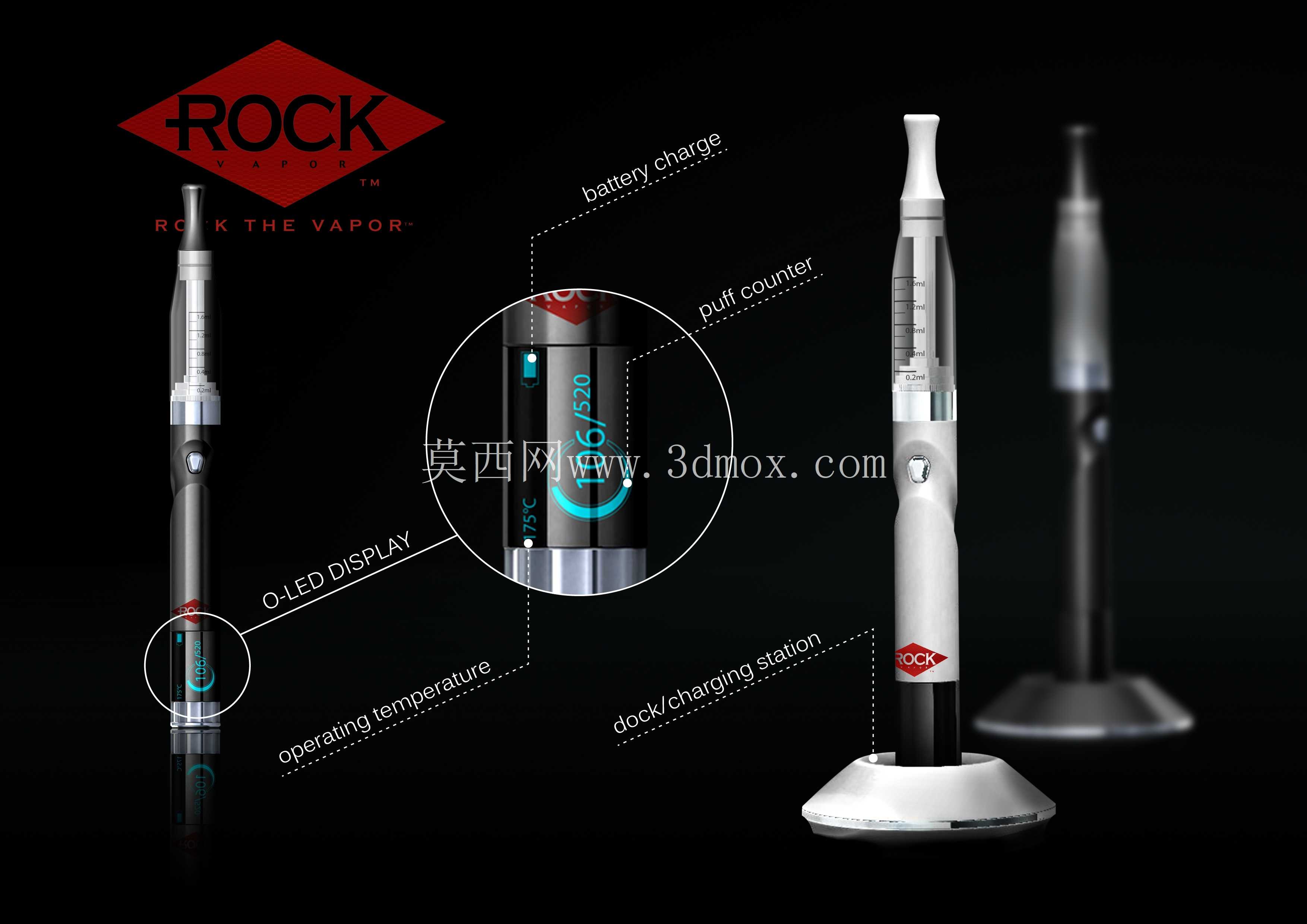

　　主控主体段总长102mm，是整机的核心承载区域，内部集成了供电模块、雾化驱动电路、气流感应组件，外部预留了雾化功能按键的安装位，按键采用凸起0.3mm的微动设计，按压力度控制在1.5N-2N之间，触发反馈清晰，按键周边做了一圈防水胶圈，防止日常使用时的汗液、溅水渗入机身内部。显示段设置在功能按键靠近尾盖的一侧，采用0.49英寸的OLED显示屏嵌入机身，屏幕表面与机身外壳齐平，边缘做了倒角过渡，不会出现凸起剐蹭的问题，屏幕能够实时显示设备剩余电量、雾化功率档位、使用口数等核心参数，方便使用者随时掌握设备运行状态。尾盖端的调节结构是这款设计的核心亮点，采用旋转式档位调节结构，以尾盖中心为基准，左右各30度的旋转行程分别对应功率增减调节，旋转档位设置了清晰的段落感，每旋转5度对应一个档位切换，转动阻尼控制在0.3N·m，既不会因为日常携带的晃动出现档位误触，也能保证单手盲操作时的档位调节手感，尾盖与机身主体之间采用螺纹加导电触点的连接方式，旋转过程中电路连接保持稳定，不会出现断电断连的问题。

　　气流通道的设计上，整机采用直通式气道结构，从尾盖的进气孔到吸嘴出口的气道内壁做了抛光处理，减少气流通过时的紊流噪音，进气孔大小设置为1.2mm，配合雾化核心的进气需求，保证抽吸时的气流阻力在合适区间，既不会因为进气量过大导致雾化不充分，也不会因为进气过小出现吸阻过大的问题。各零部件的安装公差控制上，外壳拼接位置的错位量控制在0.05mm以内，拼接缝隙均匀控制在0.1mm，既保证外观的整体性，也避免缝隙过大积攒日常使用的灰尘污渍。所有外露的金属部件都做了抗氧化表面处理，防止日常接触汗液出现锈蚀掉色的问题，机身外壳采用阻燃耐高温的工程塑料材质，能够承受雾化核心工作时产生的局部温升，避免长时间使用出现外壳变形的问题。从结构可靠性角度来看，整机做了1.2米高度的自由跌落仿真验证，六个面跌落工况下，各连接卡扣不会出现松脱，内部电路组件不会出现移位，屏幕不会出现碎裂，满足日常随身使用的抗摔需求。密封性能上，整机满足IP54级别的防护要求，日常泼溅、短时间淋水不会影响设备正常工作，适配户外、通勤等多场景的使用需求。
