通讯设备配套塑料卡扣式固定挂钩结构

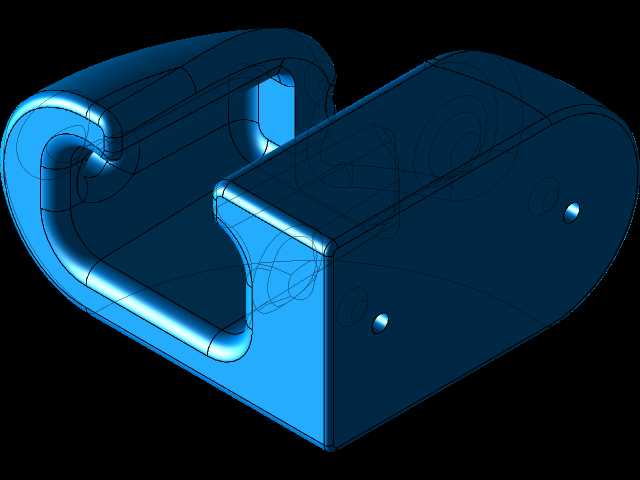

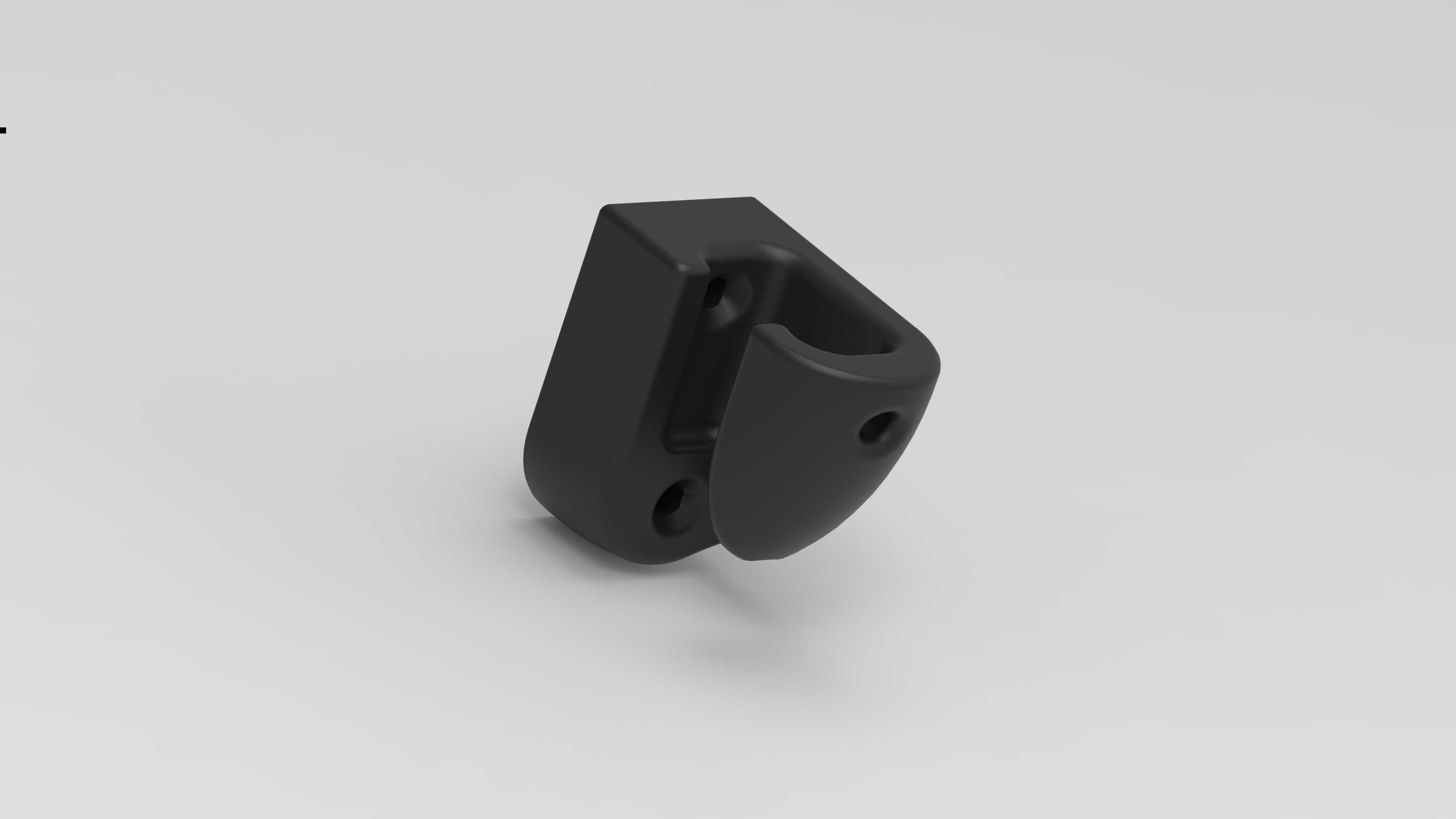

　　这类挂钩结构主要应用在通讯机房布线、户外通讯箱体附件挂载、桌面通讯终端外设整理场景中，日常作业里常用来挂接小型通讯转接模块、理线架吊件、手持式通讯调试工具的临时挂放，也可配套在通讯机柜内壁作为轻量附件的挂载支点，替代传统螺丝固定的挂点，减少机柜内壁的打孔工序，适配批量快速装配的通讯设备组装产线需求。从功能特性上看，该挂钩采用一体式卡扣基座加弧形承托钩体的结构，基座部分设置了两个沉头安装孔，可适配M3或者M4规格的盘头螺丝，安装时螺丝头完全沉入沉孔内，不会突出基座表面干涉钩体上挂载的物件，也能避免螺丝剐蹭挂放的通讯设备外壳造成漆面损伤或者绝缘层破损。

　　钩体部分做了圆弧过渡的包边设计，没有尖锐棱角，挂取物件时不会刮伤配套的线束外皮或者设备外壳，钩体前端做了小幅内收的挡边，挂放物件时即使受到小幅振动或者外力触碰，挂载的物件也不会轻易从钩体上滑脱，适配通讯机房内设备运行带来的持续微振工况，减少附件掉落的运维风险。设计思路上，这款挂钩优先考虑了通讯场景下的绝缘需求，整体采用硬质工程塑料注塑成型，本身具备良好的绝缘性能，不会在通讯设备附近形成导电通路，避免干扰弱电信号传输，同时塑料材质自重较轻，不会给安装基面带来额外的承重负担，适合在薄钣金材质的通讯箱体内壁安装。

　　结构上基座和钩体做了一体化的加强筋连接，在基座和钩体的衔接位置设置了三角加强筋，提升整体的结构强度，按照常规工程塑料的力学性能测算，单个挂钩的额定挂载重量可以达到2.5kg，完全满足通讯场景下小型附件的挂载需求。外形尺寸方面，该挂钩整体长度控制在38mm左右，基座宽度为22mm，钩体的内槽净宽为18mm，安装时两个安装孔的中心距为20mm，安装边界需要预留的空间为横向45mm、纵向30mm，安装基面只要是平面结构，不管是钣金面、塑料面还是木质的机柜隔板都可以固定，不需要额外做基面的特殊处理。实际使用中，这类挂钩除了通讯场景外，也可以在小型电子设备外壳、办公桌面理线场景中通用，安装时只需要在对应基面打两个对应孔径的安装孔，用螺丝锁紧基座即可完成固定，装配工序简单，不需要复杂的安装工具，普通运维人员用常规的十字螺丝刀就可以完成安装或者拆卸更换。钩体的弧形承托面做了哑光磨砂处理，挂放物件时可以增加接触摩擦力，进一步降低物件滑落的概率，同时磨砂表面不容易积灰，在通讯机房这种需要定期除尘的场景下，清洁维护也更方便，用普通干布擦拭就可以去除表面浮尘。

　　考虑到户外通讯箱体的使用场景，这款挂钩的塑料材质选型上适配耐候性要求，可以在-20℃到60℃的环境温度下长期使用，不会因为低温变脆或者高温软化，适配国内大部分地区的户外通讯设备使用环境，不会因为季节温度变化出现结构失效的问题。结构建模过程中，所有的转角位置都做了R0.5以上的圆角过渡，既可以避免注塑生产时出现应力集中导致的部件开裂，也能消除安装使用过程中的尖锐边角带来的操作安全隐患，安装孔的沉头深度设计为1.8mm，适配常规盘头螺丝的头部高度，锁紧后螺丝头和基座表面基本齐平，整体外观整洁，没有突出的结构件。
