适配385/65R22.5车轮半挂车挡泥板结构设计

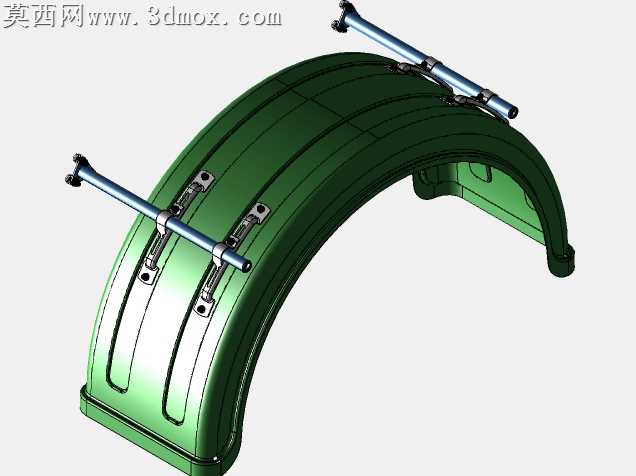

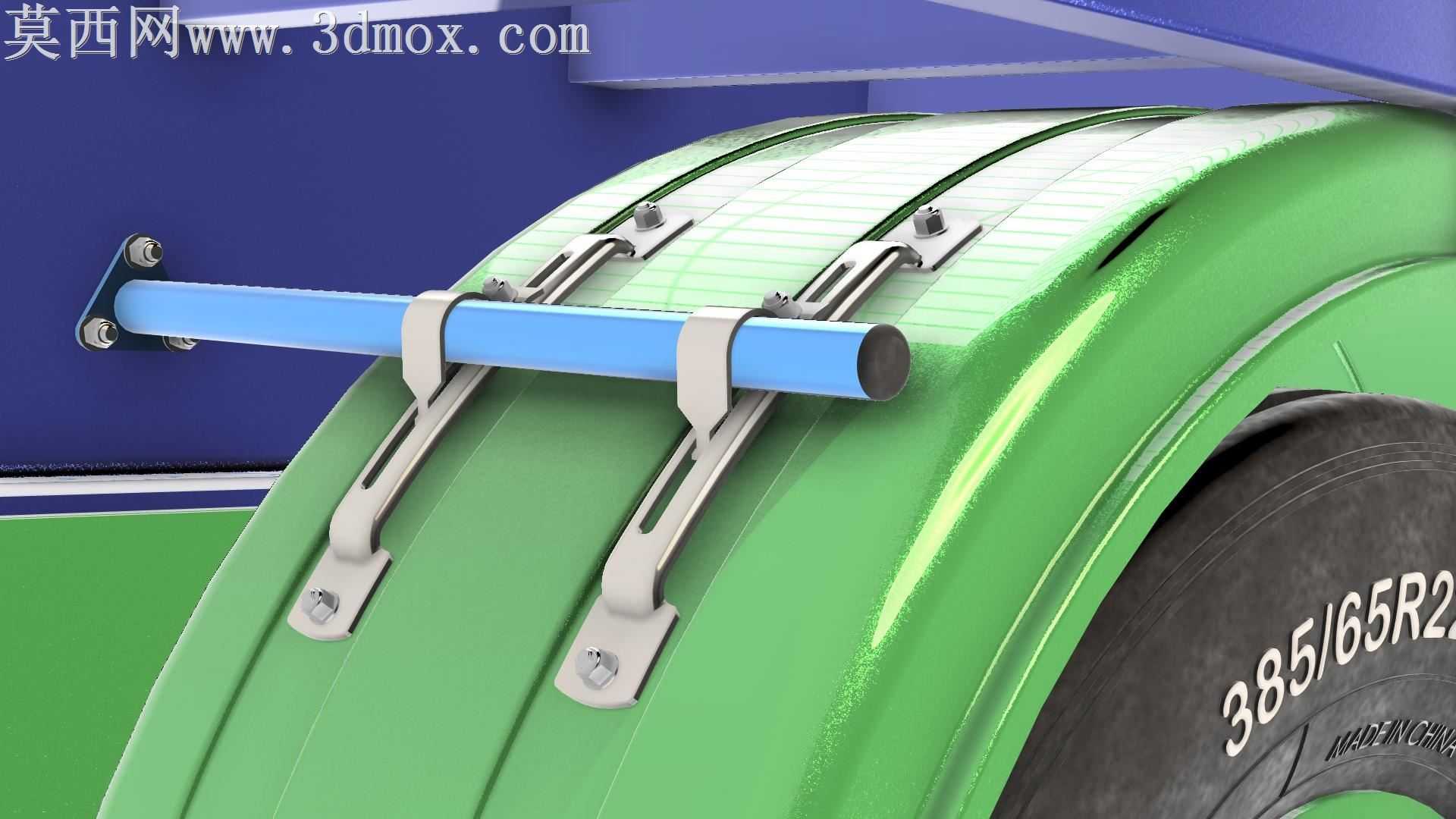

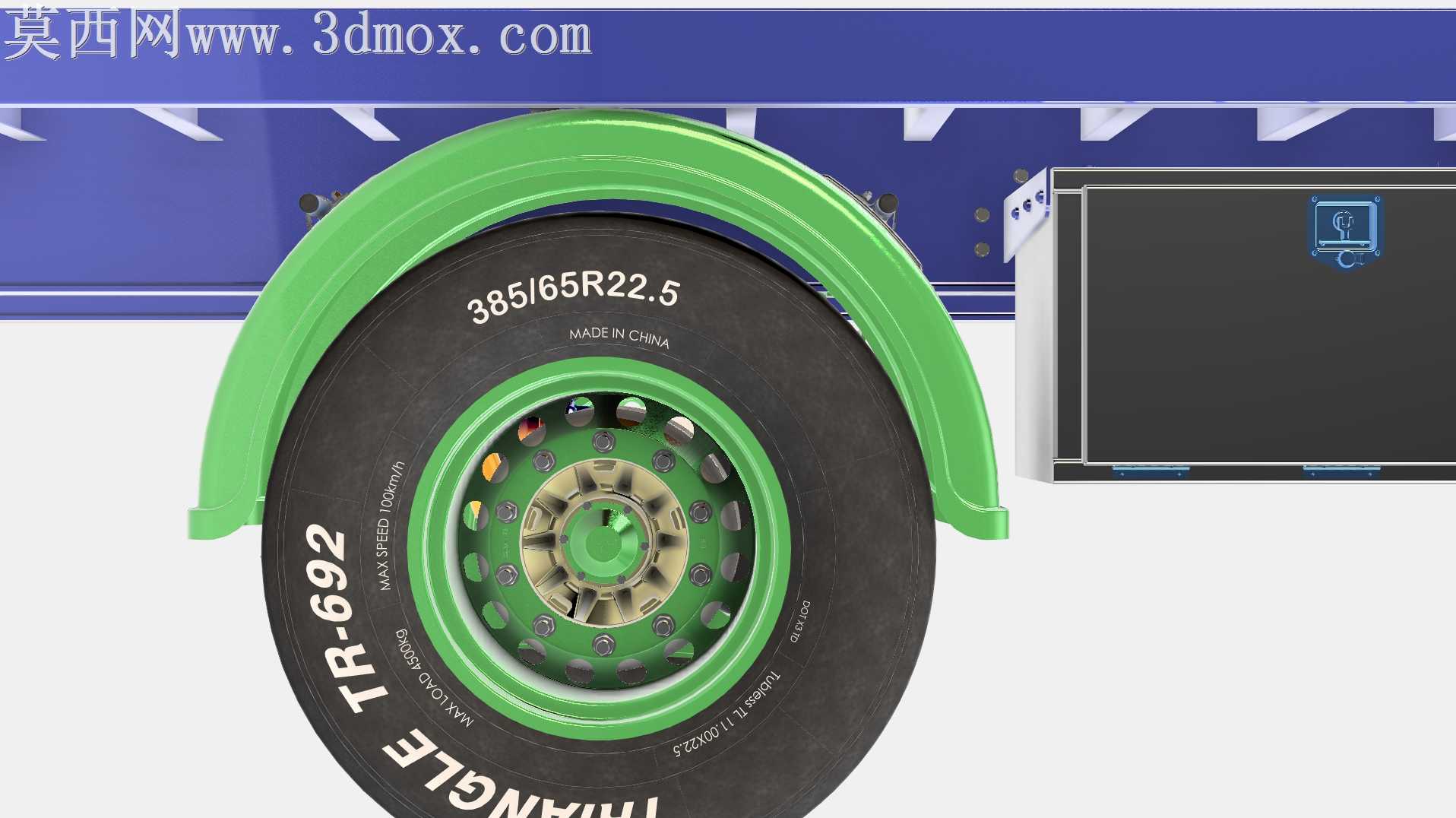

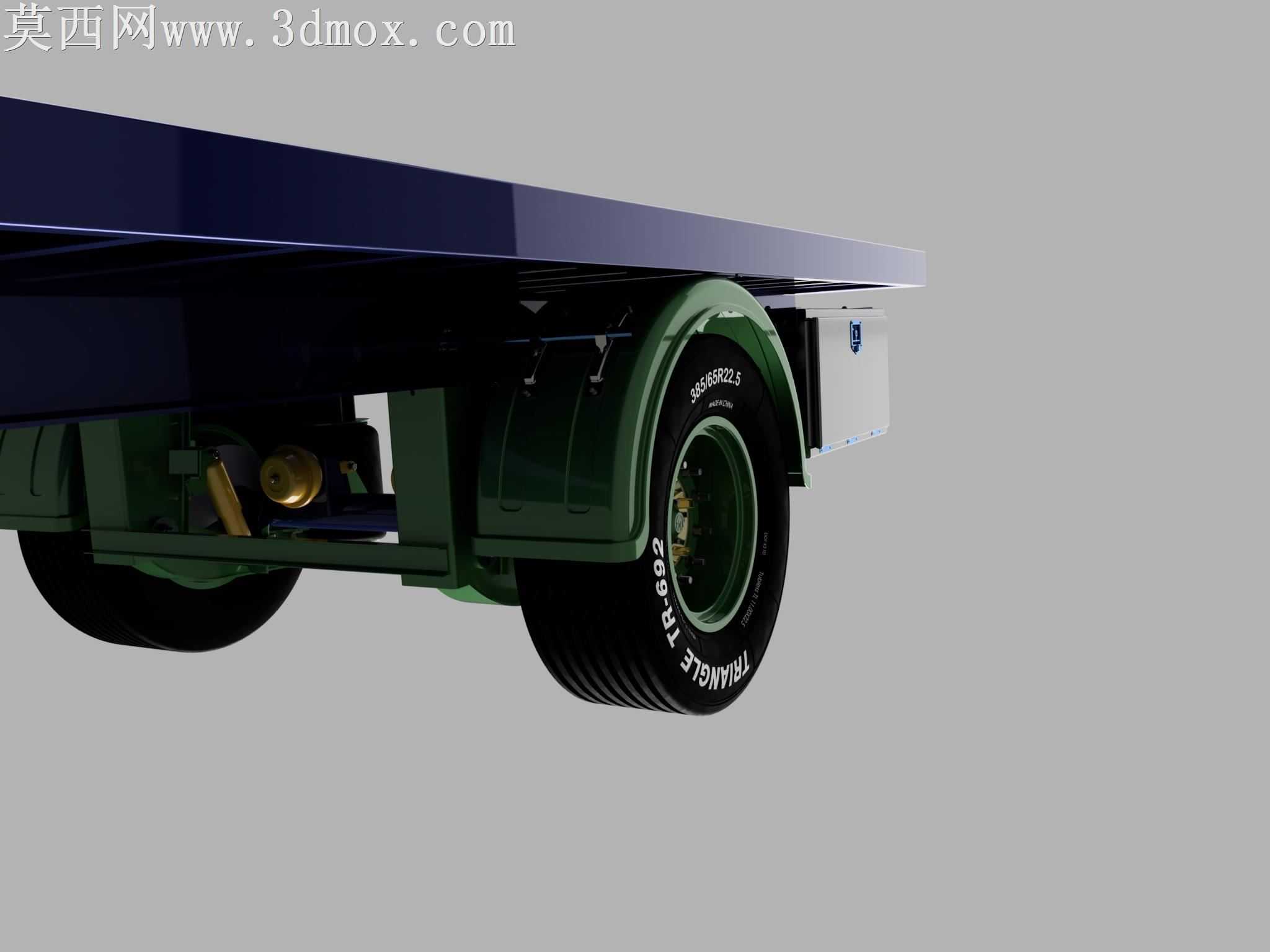

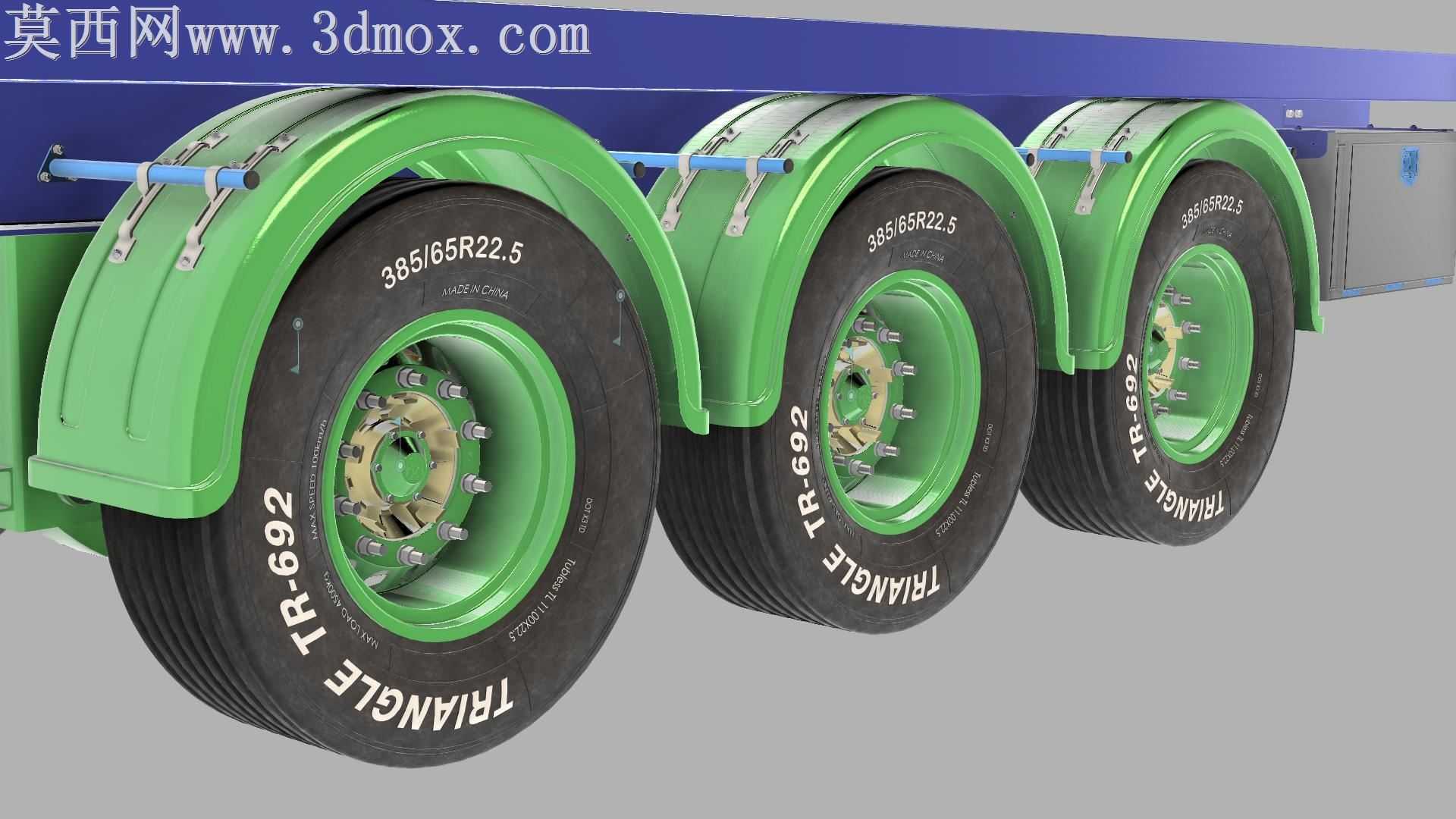

本作品为适配385/65R22.5规格商用车车轮的半挂车挡泥板三维建模设计，整体围绕半挂车后轮的防护需求开展结构搭建，建模过程中严格匹配对应规格轮胎的外轮廓尺寸，确保挡泥板安装后与轮胎保持合理安全间隙，既能够完整覆盖轮胎胎面上方及侧方的泥水飞溅区域，又不会在车辆行驶过程中与轮胎、悬架部件产生运动干涉。模型采用参数化建模逻辑构建，主体挡泥板部分采用弧形曲面造型，贴合轮胎的圆弧外轮廓，曲面过渡顺滑无突兀折角，既能够引导泥水沿曲面自然下落，也兼顾了外观的整体性。固定结构部分设计为横向圆管支撑杆搭配两组可调式金属固定夹，固定夹采用冲压折弯式的金属结构造型，上部设置抱箍结构抱紧横向支撑杆，下部通过螺栓紧固件与挡泥板本体实现刚性连接，固定夹上预留的长条形调节孔位可实现安装位置的前后、高低微调，适配不同车架的安装公差，支撑杆两端设计带安装孔的固定支座，可通过螺栓直接固定在半挂车车架的对应安装位上，安装结构简单可靠，便于后期的维护更换。材质渲染部分，挡泥板主体采用亮绿色工程塑料材质表现，还原商用车挡泥板常用的改性PP材质的半哑光塑料质感，表面设置细微的颗粒纹理模拟真实注塑件的表面状态；固定支架、支撑杆、紧固件部分采用金属材质表现，其中支撑杆做蓝色喷塑涂层的质感处理，固定夹、螺栓、支座部分做镀锌金属的银灰色哑光金属质感，轮胎部分还原橡胶材质的深黑色哑光质感，胎面的385/65R22.5规格标识、品牌纹理都做了清晰的建模还原，整体渲染光影柔和，各部件的材质区分清晰，结构层级分明，完整展现了挡泥板总成的装配关系与结构细节。设计过程中充分考虑了半挂车行驶过程中的工况需求，挡泥板的弧度设计兼顾了防飞溅效果与结构强度，固定结构的强度冗余设计可应对车辆行驶过程中的振动、泥水冲击等工况，整体结构简洁实用，零部件数量少，装配逻辑清晰，符合商用车配件的通用设计规范，可用于半挂车配件的结构展示、装配模拟以及相关改装设计的参考使用。
