ESP32 WROOM 32无线通信模块结构设计

在做物联网终端、工业传感节点的结构适配时，这款ESP32 WROOM 32模组是绕不开的核心通信部件，很多做小型智能设备的结构工程师在堆叠PCB、规划安装空间时，都需要精准匹配这款模组的物理边界与接口布局。从实际落地的项目来看，这款模组的应用场景覆盖极广，小到家用的智能灯光控制器、语音助手终端，大到工业产线的自动化数据采集节点、医疗穿戴设备的信号传输单元，甚至是物联网网关的边缘数据记录模块、无线音频传输设备，都能见到它的身影，核心原因是它把WiFi与蓝牙通信能力、主控处理能力高度集成在极小的封装内，不需要额外扩展过多外围电路就能完成核心功能，能大幅缩小终端设备的整体体积。

从功能特性上看，这款模组基于ESP32系列芯片构建，集成了双核32位LX6微处理器，最高运行主频可达240MHz，运算能力能满足绝大多数边缘端的数据处理需求，不需要额外外挂主控芯片就能完成传感器数据采集、简单逻辑运算、无线信号传输的全流程工作。无线通信层面同时支持802.11b/g/n协议的2.4GHz WiFi，以及v4.2版本的经典蓝牙与BLE低功耗蓝牙，既能对接家庭、工厂的常规WiFi网络完成长距离数据上传，也能通过蓝牙近距离对接手机、蓝牙网关完成设备配网、近场控制，适配不同场景的通信需求。接口配置上，模组引出了34个可编程GPIO引脚，同时支持UART、SPI、I2C、I2S、CAN、PWM等多种常用通信协议，还集成了12位精度的SAR ADC，最多支持18个采样通道，搭配2组8位DAC输出，能直接对接绝大多数模拟量、数字量传感器，不需要额外增加信号转换芯片，能有效简化外围电路的设计复杂度。电源适配范围为3.0V到3.6V，深度睡眠模式下电流不到5μA，对于电池供电的低功耗穿戴设备、户外传感节点来说，能大幅延长设备的续航时间，工作温度覆盖-40℃到85℃，能适应户外低温、工业产线高温等复杂的工作环境。

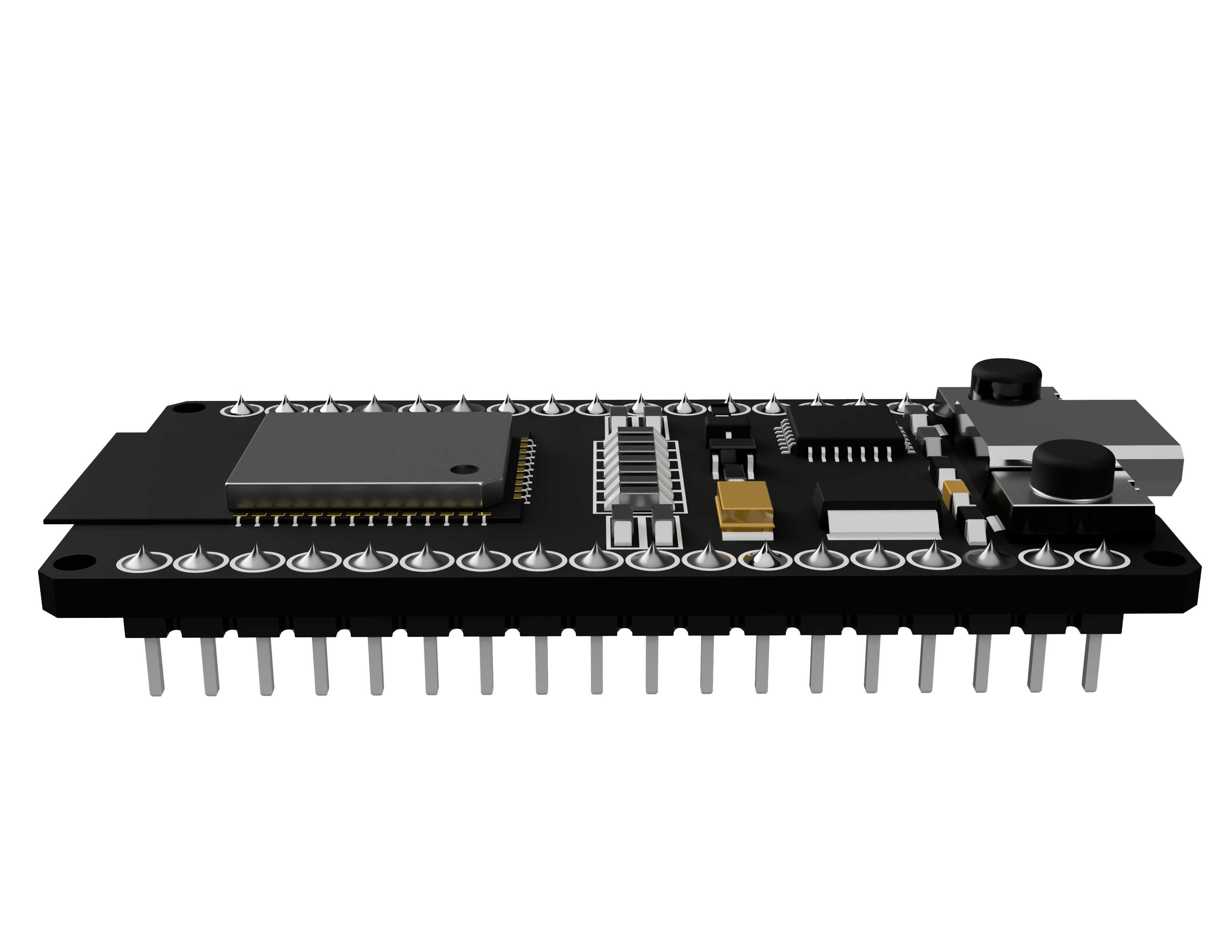

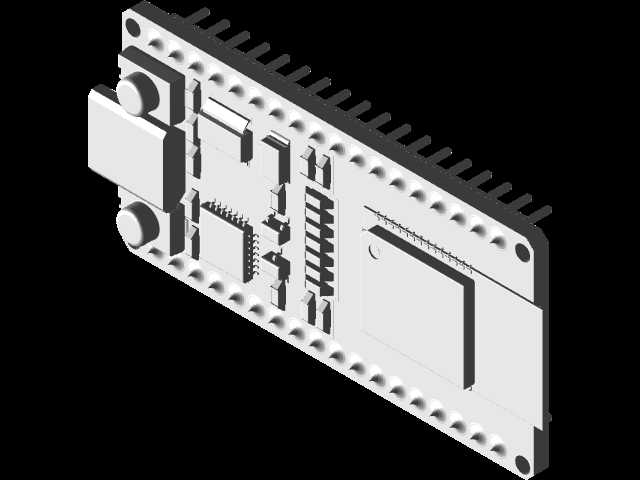

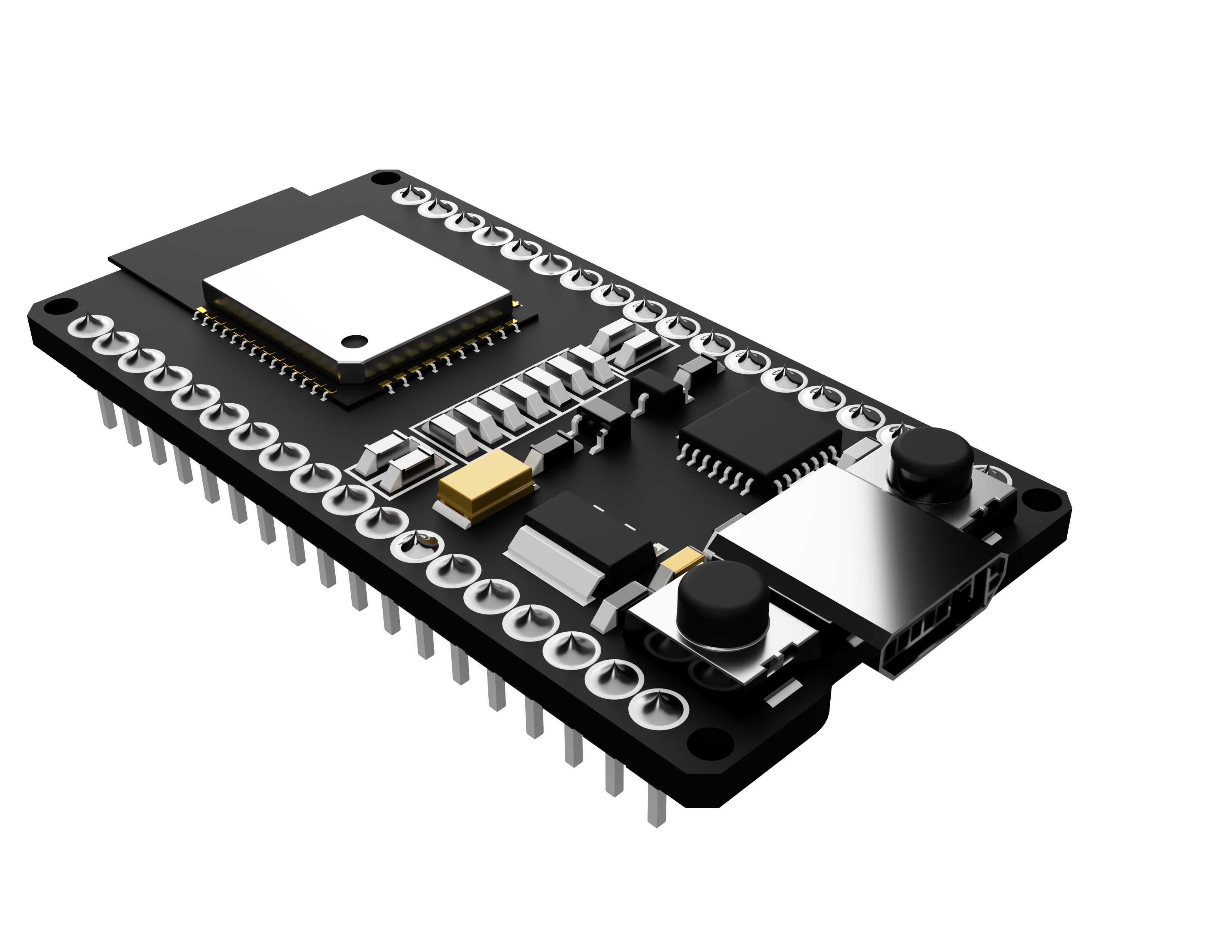

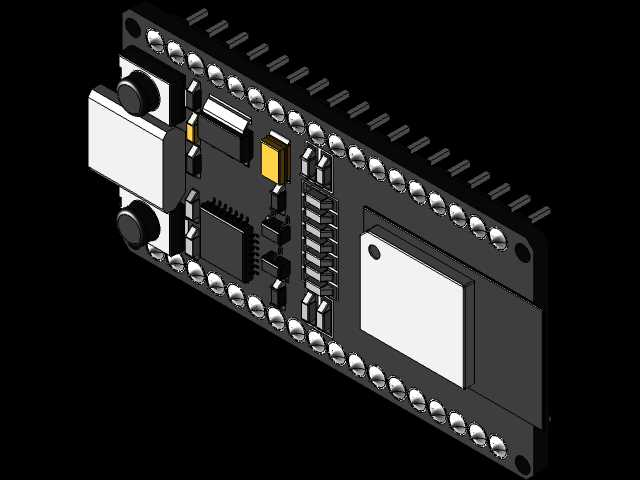

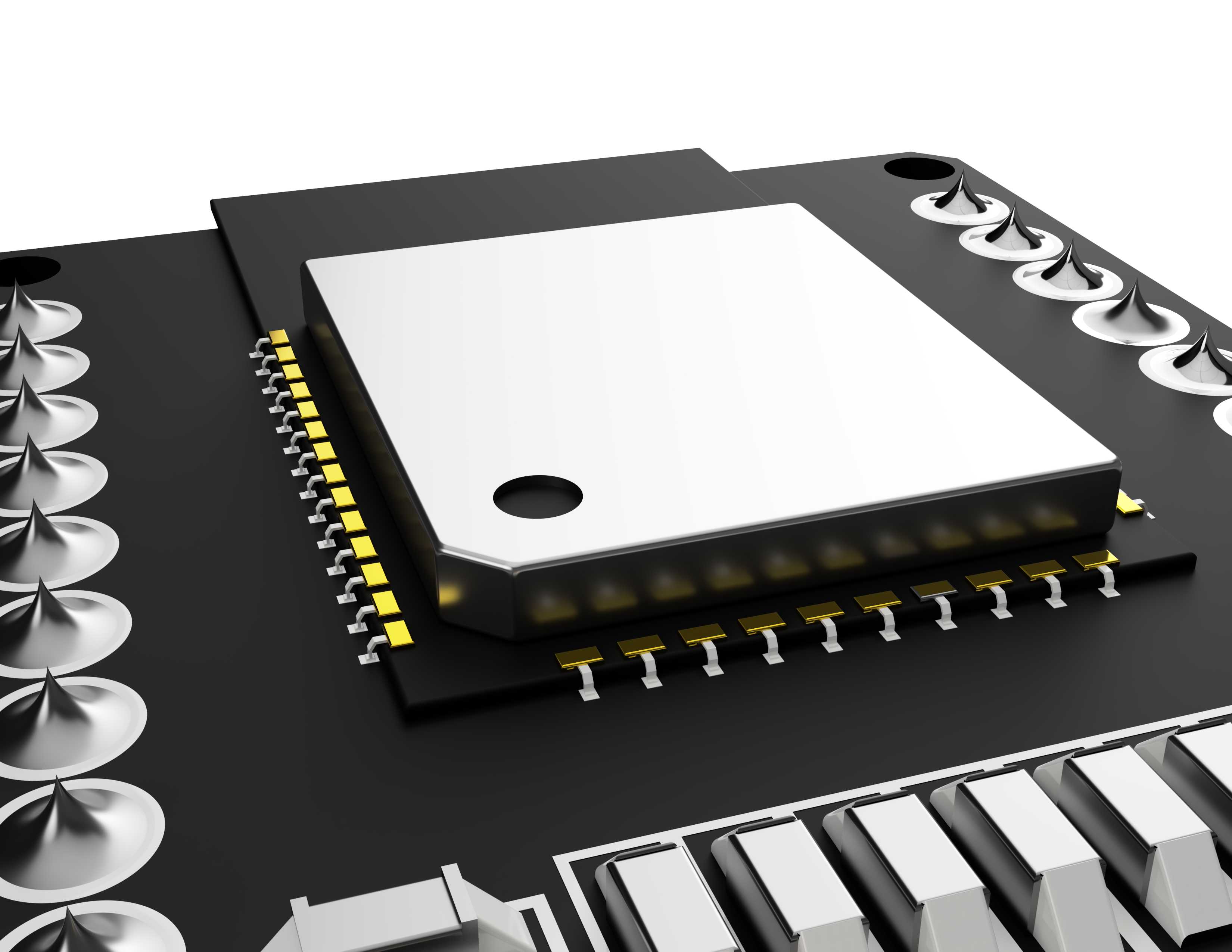

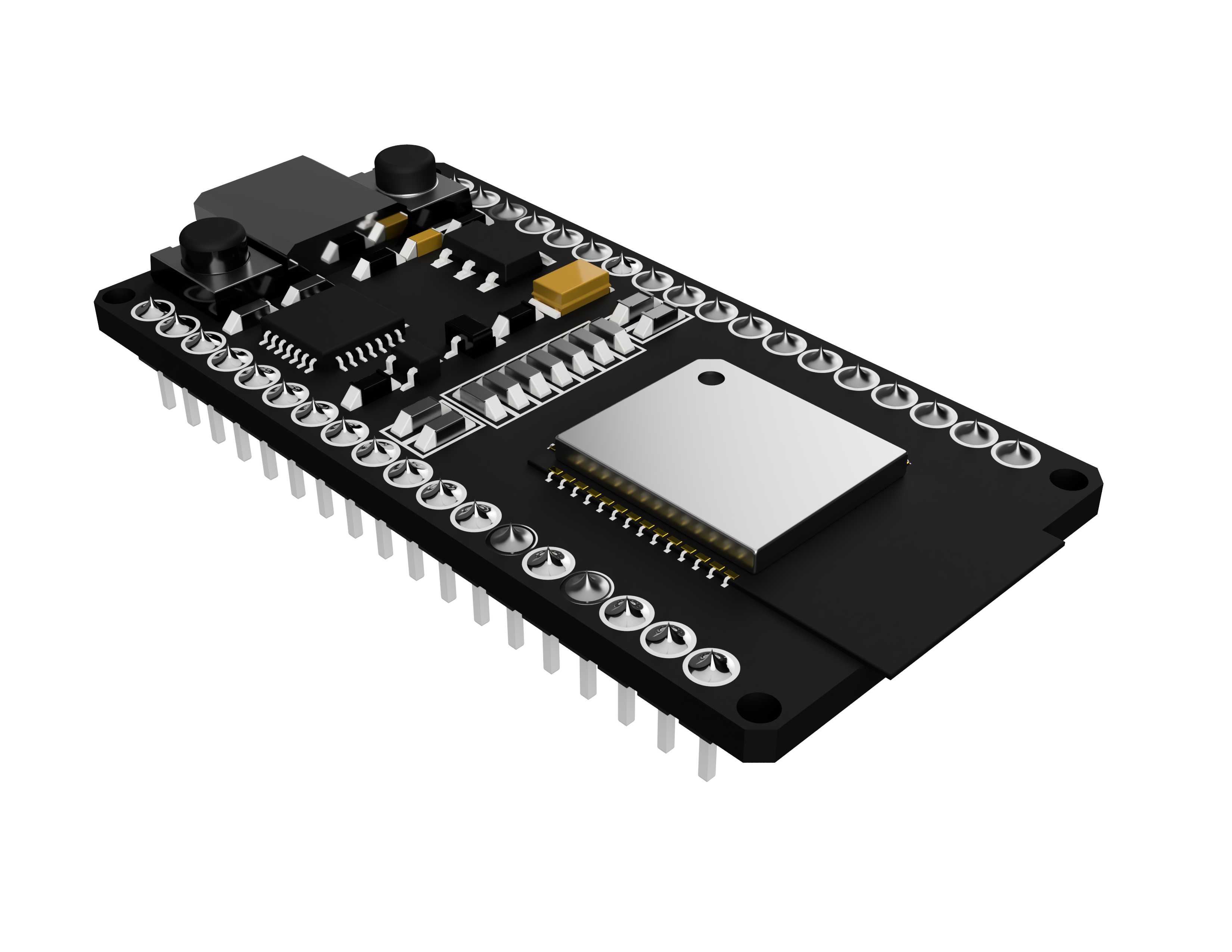

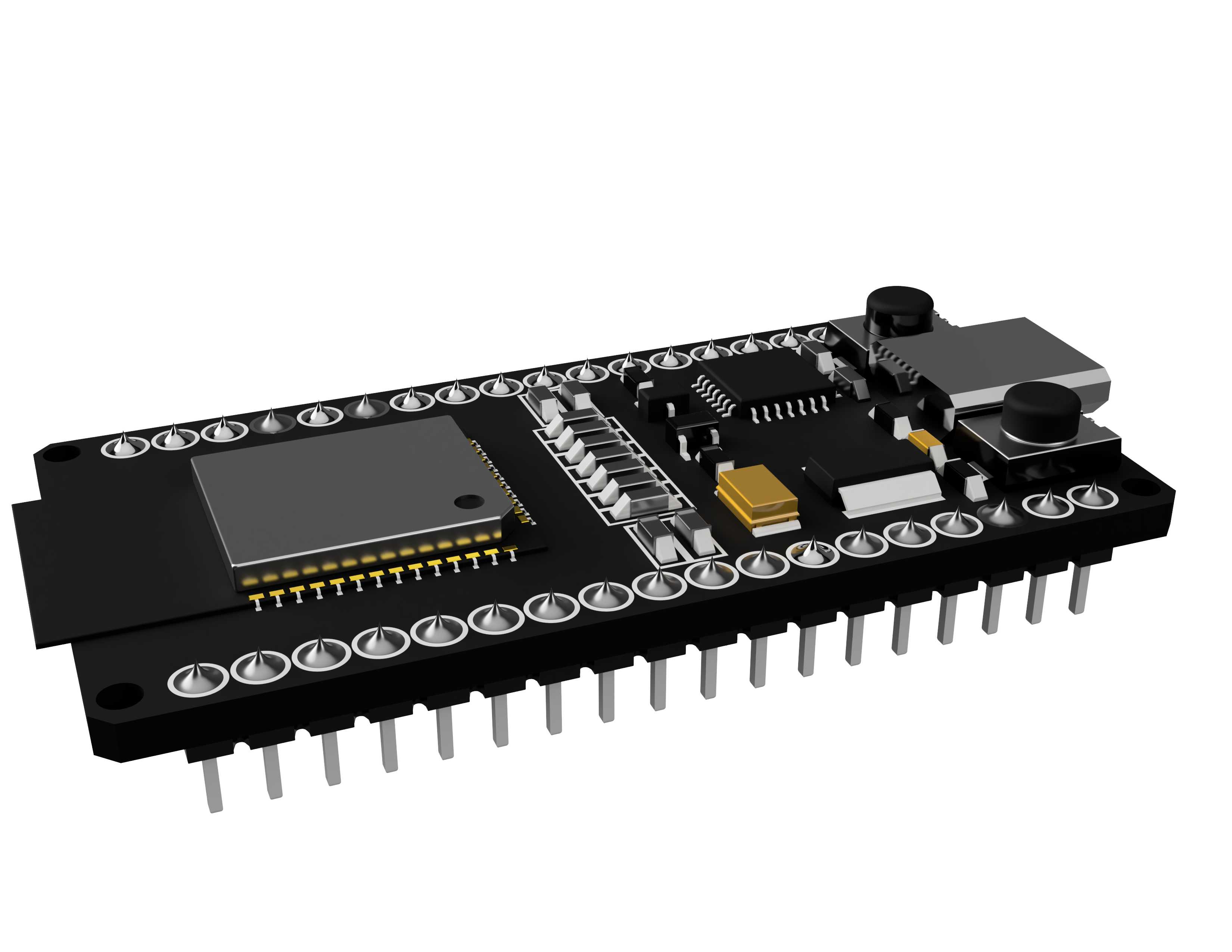

从结构设计的角度来看，这款模组采用38引脚的SMD贴片封装，外部带有全金属射频屏蔽罩，一方面能屏蔽外界电磁信号对模组射频电路的干扰，提升无线通信的稳定性，另一方面也能隔绝模组自身工作时产生的电磁辐射，避免对设备内其他高精度传感电路造成影响。模组的核心外形尺寸为18mm×25.5mm×3.1mm，这个尺寸参数是结构堆叠时的核心边界，在设计终端设备的PCB布局时，需要预留出至少比模组本体宽1mm的贴片空间，同时要注意屏蔽罩下方不能布置过高的元器件，避免贴片时出现干涉。天线部分常规版本采用板载PCB天线，在设计设备外壳时，天线对应的区域不能使用金属材质遮挡，最好预留出净空区，避免金属屏蔽导致无线信号衰减；部分带U.FL连接器的版本，可以外接延长天线，适合安装在金属外壳内部的设备使用，通过外接天线把信号引出到设备外部保证通信质量。

实际做结构设计时，除了模组本身的安装尺寸，还要考虑外围电路的布局空间，比如模组配套的晶振、滤波电容、复位按键、BOOT按键这些外围元件，通常会布置在模组周边，整体占用的PCB空间大概在30mm×60mm左右，也就是常见的开发板尺寸范围。排针引脚的间距为标准2.54mm，既可以直接贴片焊接在主板上，也可以先焊接排针做成插接式模组，方便后期维护更换。在做外壳设计时，要注意模组的工作散热需求，虽然这款模组正常工作时发热量不大，但在高温密闭环境下长期满负荷运行时，最好在屏蔽罩对应的外壳位置预留微小的散热缝隙，避免长期高温影响模组的工作寿命。另外在做安装固定时，因为模组本身是贴片焊接在PCB上的，不需要额外的固定结构，只需要保证承载模组的PCB有足够的支撑强度，避免设备跌落时焊点受力开裂即可。

很多工程师在做智能设备选型时，优先选这款模组的另一个原因是它的硬件成熟度极高，外围参考设计非常完善，不需要从零开始做电路验证，能大幅缩短产品的研发周期，对应的三维模型能直接导入到整体设备的装配体中，提前检查结构干涉、空间预留是否合理，避免后期打样时出现模组安装不下、接口位置错位的问题，对于快速迭代的消费电子、工业传感设备来说，能有效减少打样次数，降低研发成本。
