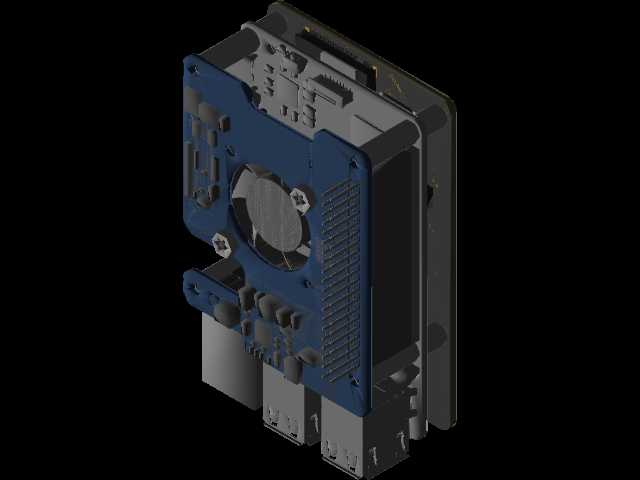

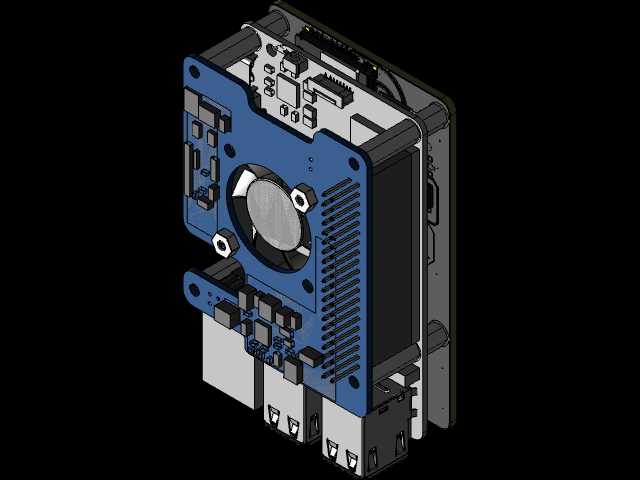

树莓派5搭配NVME与PoE扩展板组合结构

这套组合结构围绕树莓派5单板计算机搭建，核心是解决嵌入式边缘计算场景下的存储扩容与供电布线痛点，在工业数据采集、小型智能网关、边缘AI推理节点这类部署场景里，传统的SD卡存储读写速度慢、长期运行易损坏，单独的DC供电需要额外布设电源线，在机柜、户外设备箱这类布线空间紧张的场景里施工难度高，这套组合刚好针对性解决这两个核心问题。

从结构设计逻辑来看，整套组件没有做一体化的封闭外壳，而是采用分层叠装的思路，核心的RPI5主板作为基底，上方依次叠装Pimoroni出品的NVME存储扩展板与微雪的PoE供电扩展板，固定件统一选用M2.5规格的螺柱，分别搭配7mm与16mm两种长度，对应不同扩展板叠装后的层间高度需求，既保证层间有足够的空气流通间隙辅助散热，也能避免螺柱过长突出板件表面干涉周边安装空间，或是过短导致固定强度不足、板件受压变形。

实际安装时需要注意几个边界尺寸：叠装完成后整体的厚度方向尺寸由16mm螺柱决定，加上主板底部接口突出量与顶部散热风扇的高度，整体厚度控制在35mm以内，长宽方向完全沿用树莓派5本身的标准板卡尺寸，兼容市面上绝大多数标准树莓派5的安装孔位，不需要额外重新打孔适配安装支架，不管是装在标准DIN导轨的工控盒里，还是嵌入小型智能设备的内部舱位，都能直接适配原有安装位。NVME扩展板支持M.2 NVMe协议的固态硬盘，读写速度远高于传统SD卡，适合需要本地缓存大量采集数据、运行轻量AI模型的场景，PoE扩展板支持标准以太网PoE供电，只需要一根网线就能同时完成数据传输与设备供电，不需要额外布置电源适配器，在车间设备点位监控、园区智能感知节点这类分散部署的场景里，能大幅降低布线施工的工作量，也减少了电源适配器带来的故障点。

结构上特意预留了散热风扇的安装位，蓝色的散热支架直接固定在扩展板上方，风扇正对主板与扩展板的核心发热区域，包括树莓派5的主控芯片、NVME固态硬盘的主控颗粒、PoE模块的供电芯片，在密闭的设备舱内长时间高负载运行时，主动散热能把核心器件的温度控制在合理区间，避免过热降频影响运行稳定性。所有对外接口都完全对齐树莓派5原生接口的位置，包括USB接口、HDMI接口、以太网口、GPIO引脚的位置都没有被扩展板遮挡，不需要额外做接口转接，外接外设时可以直接插拔使用。

建模过程中没有采用网格实体来还原板卡细节，而是保留了板卡、接口、螺柱、散热结构的核心装配特征，对于结构设计人员来说，拿到这套模型可以直接用来做设备内部的安装空间校核，确认叠装后的整体尺寸是否和舱位预留空间匹配，螺柱的长度选型是否合理，散热风道是否会被周边结构件遮挡，不需要额外花时间重建板卡的装配组合，能大幅缩短嵌入式设备的结构开发周期。在做小型智能网关的结构设计时，经常会遇到多块扩展板叠装后的干涉问题，这套模型把实际装配用到的螺柱规格、层间间隙都做了1:1还原，设计时可以直接参考层间距离来规划内部走线的空间，避免出现电源线、数据线被板件挤压的情况，也能提前确认PoE模块的发热区域和周边塑料结构件的安全距离，防止长期高温导致结构件变形老化。
