Arduino Mega 2560微控制器开发板结构设计

在嵌入式开发、工业控制原型验证、智能硬件快速迭代的场景中，主控板的IO资源、运行稳定性、外设扩展能力直接决定了项目落地的效率，Arduino Mega 2560作为经典的高资源主控板，常被用于需要多路信号采集、多执行器联动的开发场景，比如小型自动化设备的原型搭建、多传感器数据采集终端、教学实验平台、3D打印机主控改造、小型机器人运动控制等领域，相比常规的入门级主控板，它的IO冗余量足以支撑复杂项目的扩展需求，不需要额外增设IO扩展模块就能完成多通道信号交互。

从功能特性来看，这款主控板基于ATmega2560核心芯片设计，核心工作电压为5V，推荐输入供电范围为7-12V，可兼容外接电源与USB供电两种模式，板载54路数字IO引脚，其中15路支持PWM输出，可直接连接舵机、调速电机、LED调光模块等需要脉冲宽度调制信号的外设；16路模拟输入引脚，能够对接多类模拟量传感器，完成电压、电流、位移、温度、压力等物理量的采集；板载4路UART串口，可同时对接多个串口通讯设备，比如蓝牙模块、GPS模块、串口屏、无线数传电台等，不会出现串口资源不足需要复用的问题。核心运行主频为16MHz，板载256KB闪存，其中8KB空间用于引导加载程序，可容纳较大体积的控制固件，8KB SRAM能够支撑复杂逻辑运算过程中的临时数据存储，4KB EEPROM可掉电保存关键参数，比如设备校准值、运行阈值、用户配置参数等，避免断电后数据丢失。板载集成标准USB接口、直流电源插孔、ICSP编程接口、复位按钮，覆盖了程序下载、供电、离线编程、异常复位的全流程操作需求，不需要额外焊接外接接口就能完成基础开发调试。

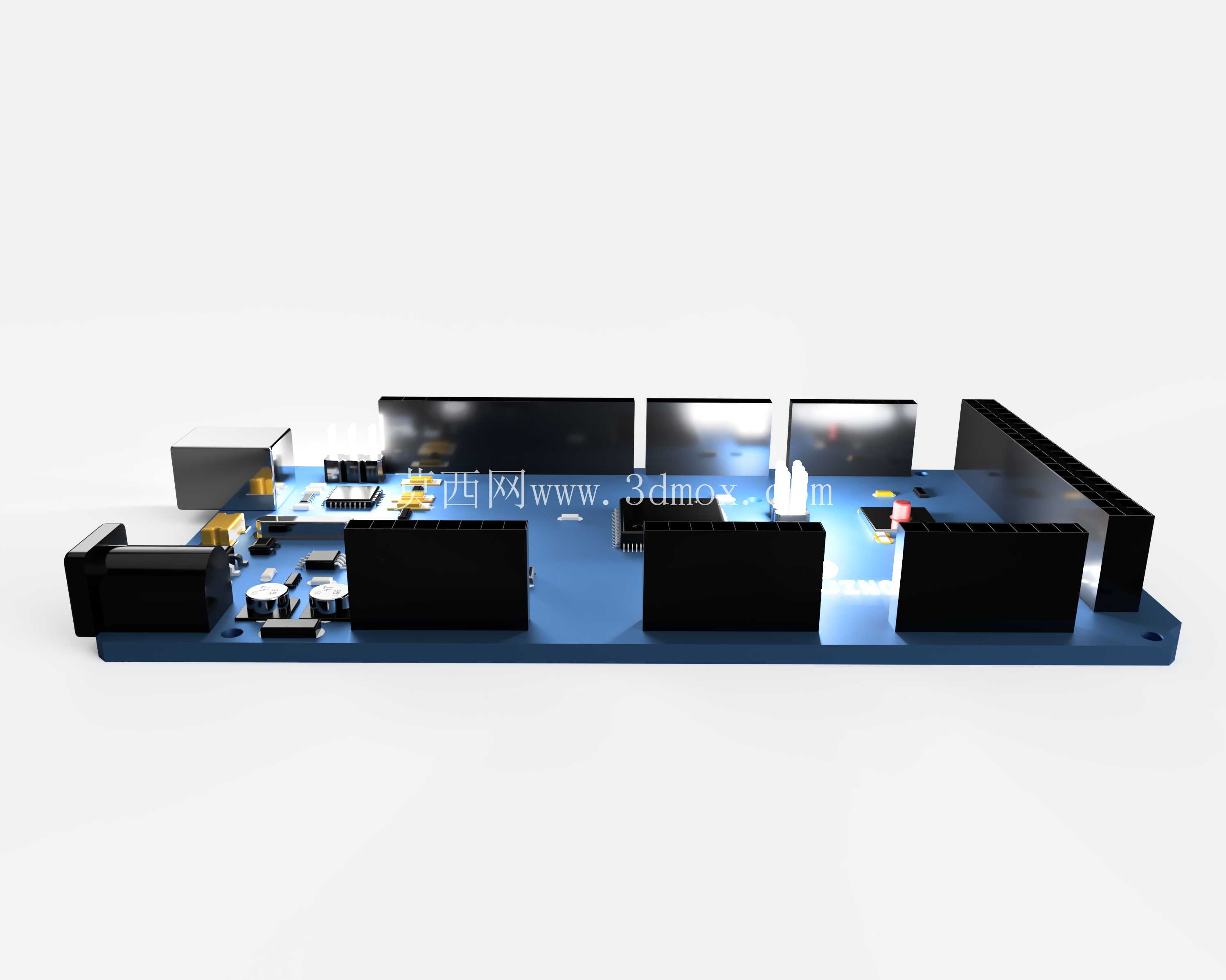

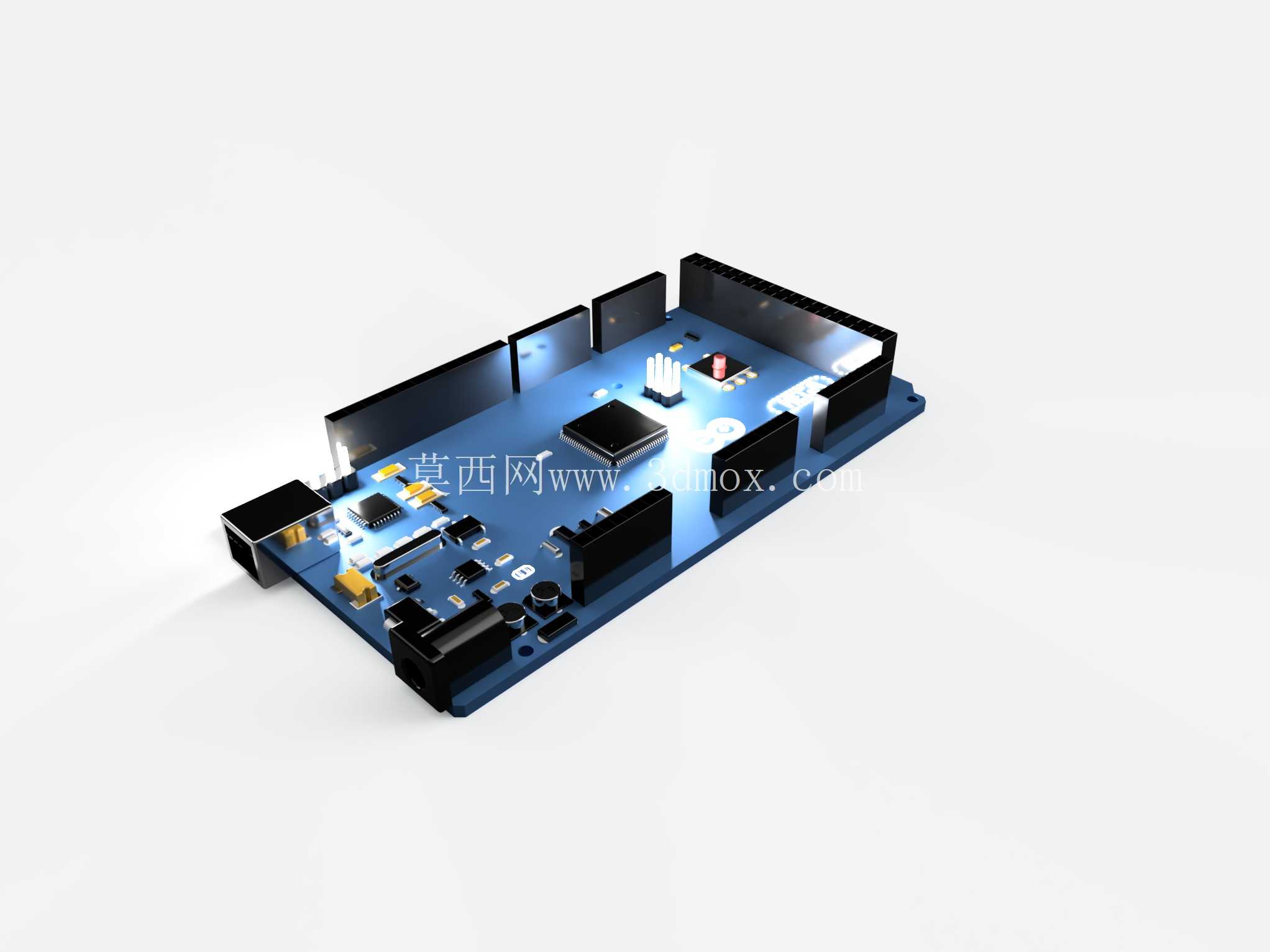

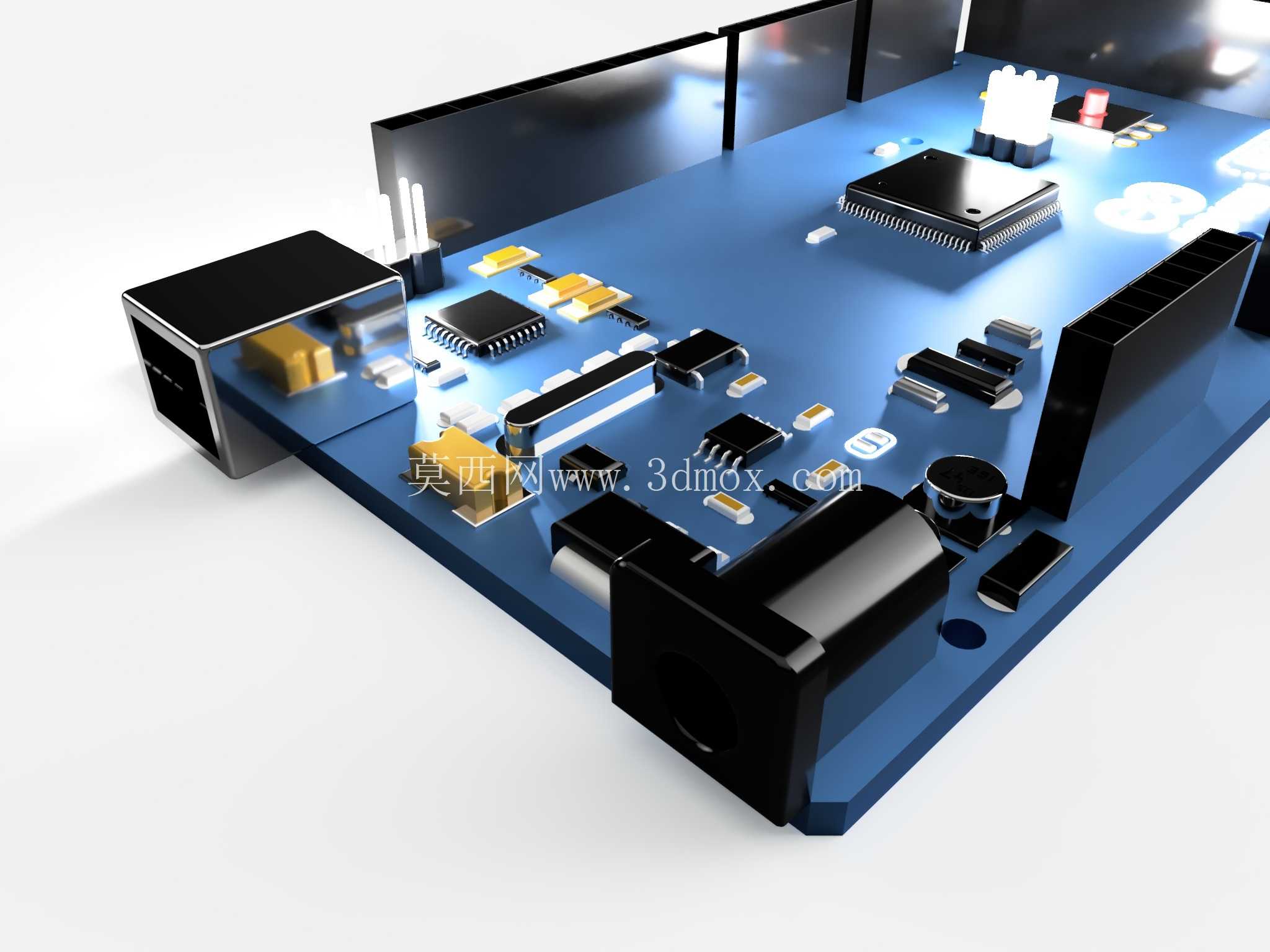

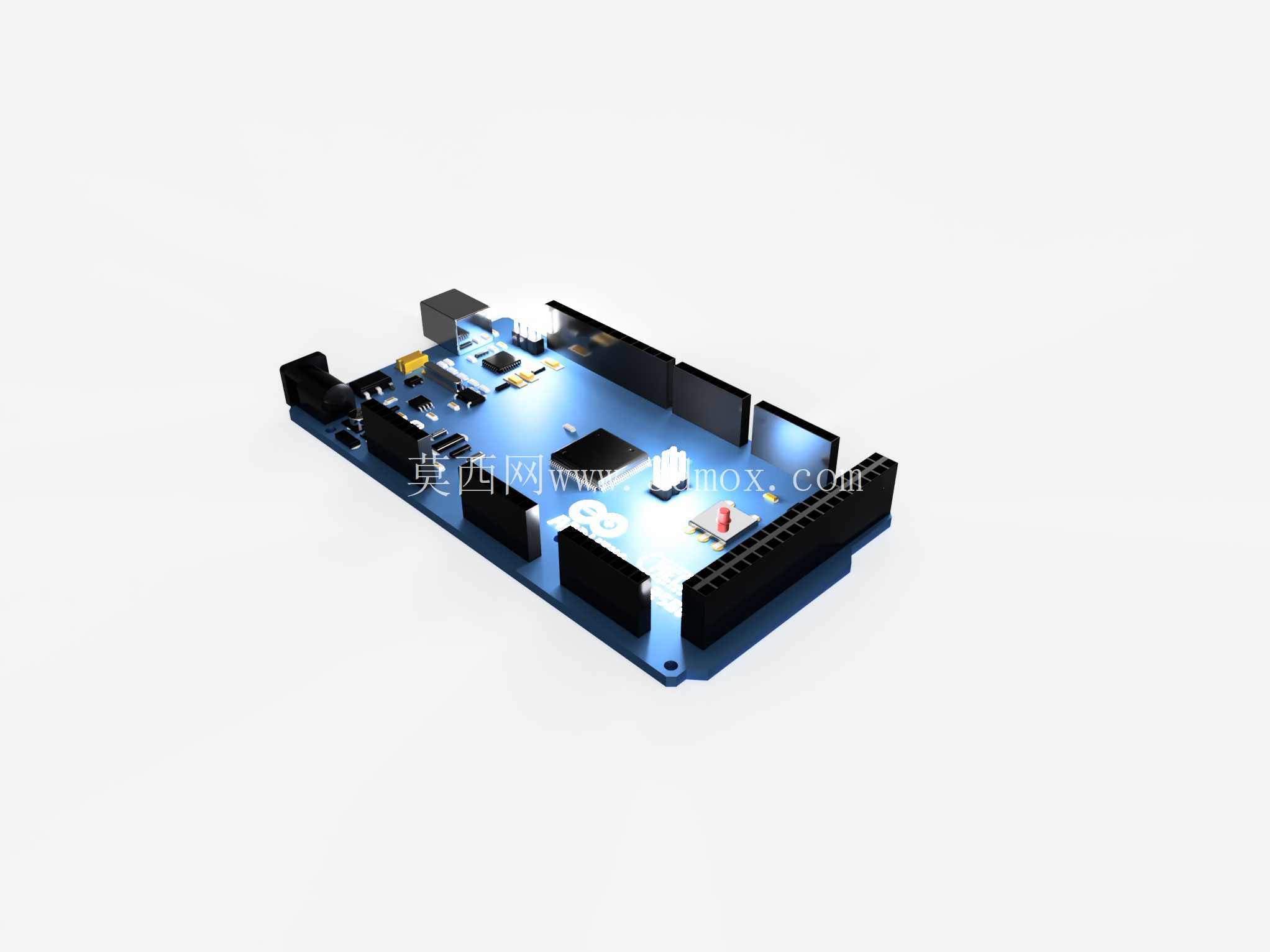

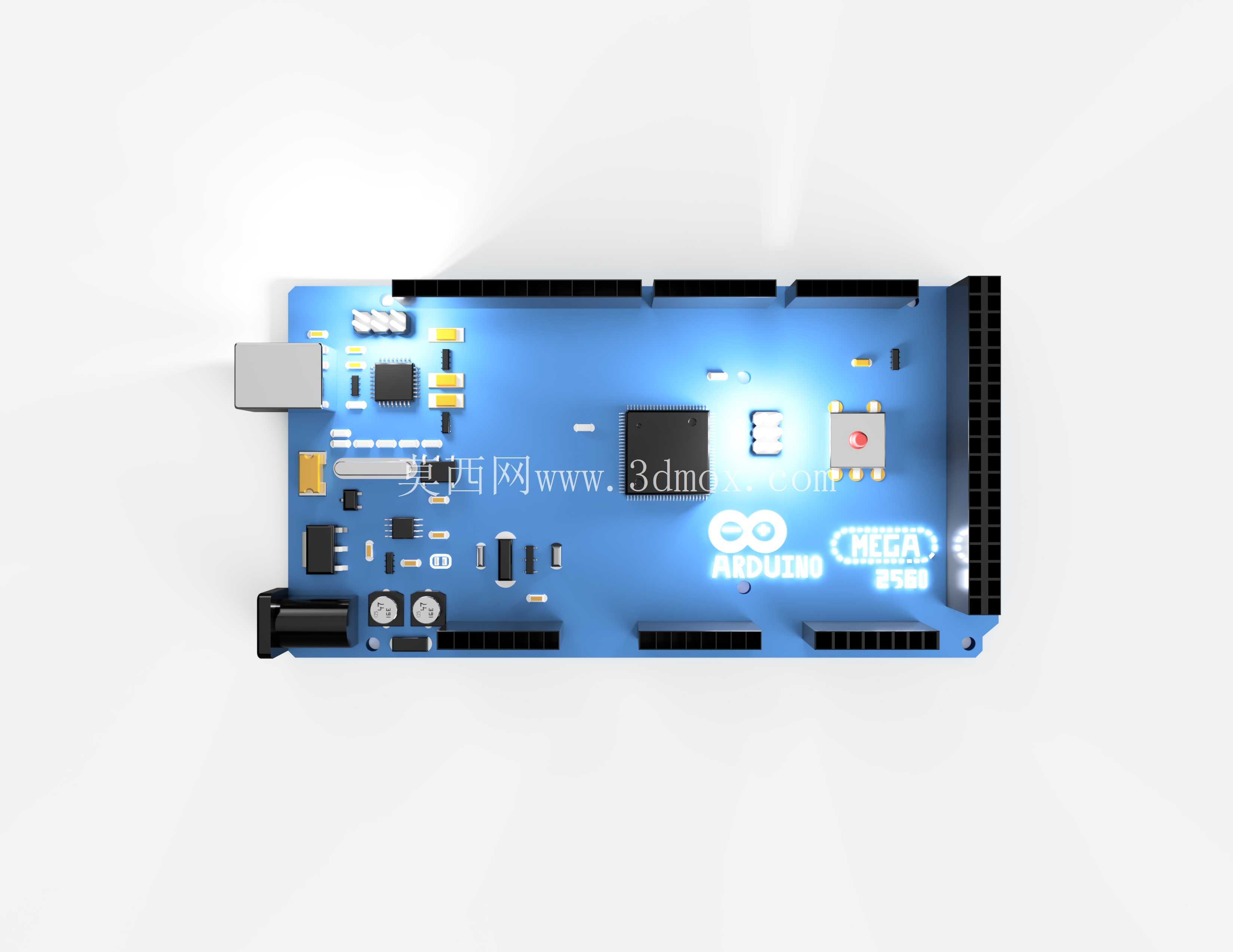

从结构设计思路来看，整板采用标准的矩形PCB布局，接口位置排布充分考虑实际接线的便利性，电源接口、USB接口布置在板边侧方，方便插拔线缆不会与上方扩展的屏蔽层模块产生干涉；排针引脚全部沿板边两侧排布，引脚间距采用标准2.54mm间距，兼容通用面包板、杜邦线、各类扩展板的插接需求，不需要定制转接线材就能完成外设连接。板载元件布局遵循信号流向原则，核心主控芯片布置在板卡中心区域，周边均匀排布电容、电阻、晶振、电源管理芯片等外围元件，供电回路做了加宽走线处理，降低大电流供电时的线路压降，信号走线做了等长与抗干扰处理，减少高速信号传输过程中的串扰与失真。板载的复位按钮布置在方便触碰的板边位置，调试过程中不需要挪动外接线材就能快速按下复位重启设备。

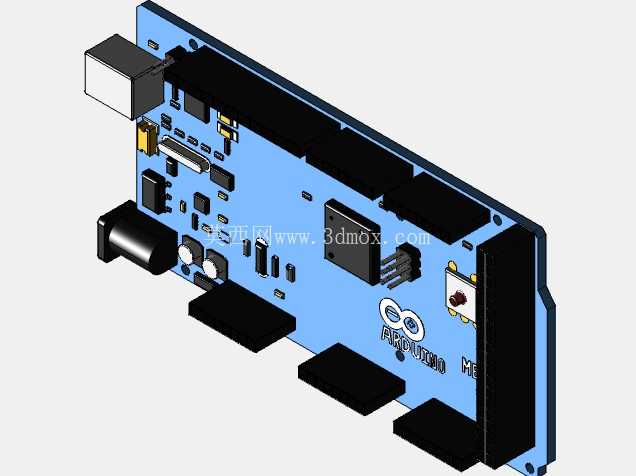

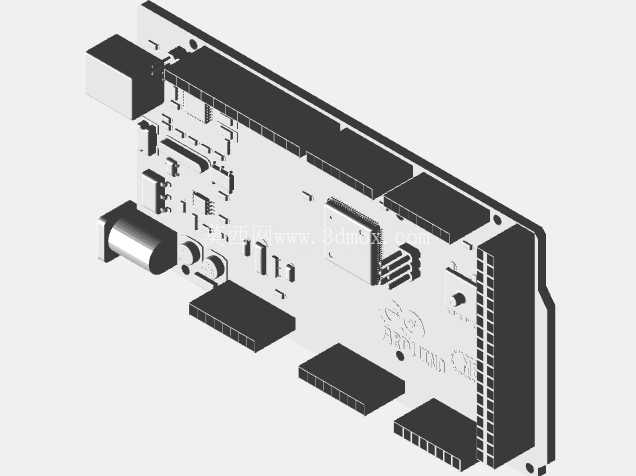

外形尺寸与安装边界方面，整板长宽尺寸为101.52mm×53.3mm，整体重量约37g，板卡四角预留了标准安装孔位，可通过M3铜柱直接固定在设备壳体、安装支架或者实验平台上，安装孔位的位置避开了板载元件与引脚焊点，固定螺丝不会与板上电路产生接触造成短路。板卡上方的元件最高高度不超过15mm，在堆叠扩展板时，上下板之间预留足够的散热间隙，长时间运行时核心芯片产生的热量可通过板载铜箔自然散出，不需要额外加装散热片就能满足常规工况下的散热需求。在做结构集成设计时，需要注意板边接口的插拔空间预留，USB接口外侧需要预留至少30mm的空间用于插接线缆，直流电源接口外侧需要预留25mm的空间用于电源插头插拔，两侧排针外侧需要预留至少10mm的空间用于杜邦线或者扩展板的插接操作，避免结构件遮挡接口导致接线困难。

在实际项目应用中，这款主控板的结构兼容性极强，可直接嵌入到各类小型智能设备的控制舱内，安装时只需要保证板卡与金属结构件之间预留至少2mm的绝缘间隙，避免焊点接触金属造成短路即可。对于需要长期稳定运行的场景，可通过板载的固定孔加装绝缘垫片，进一步提升安装可靠性，减少设备震动导致的接线松动问题。
