二自由度无奇异多连杆腕部机构设计

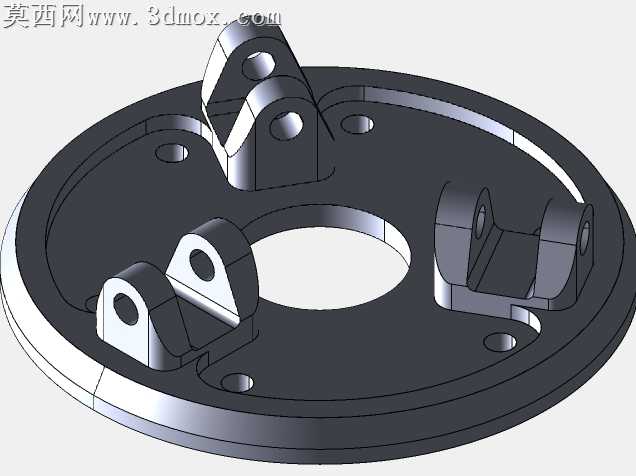

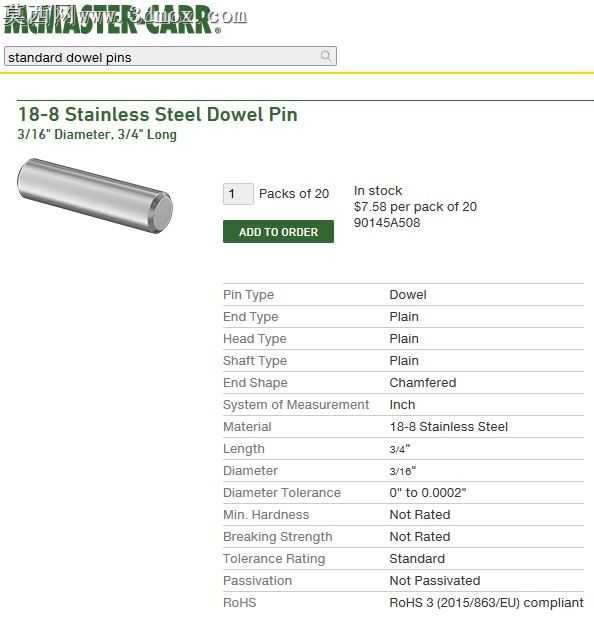

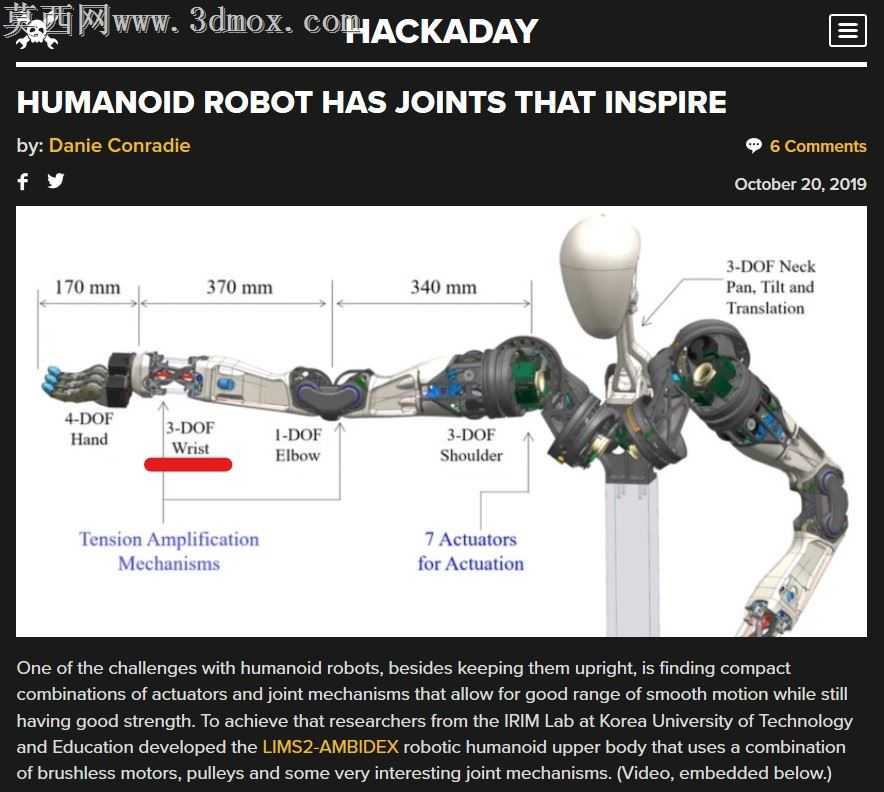

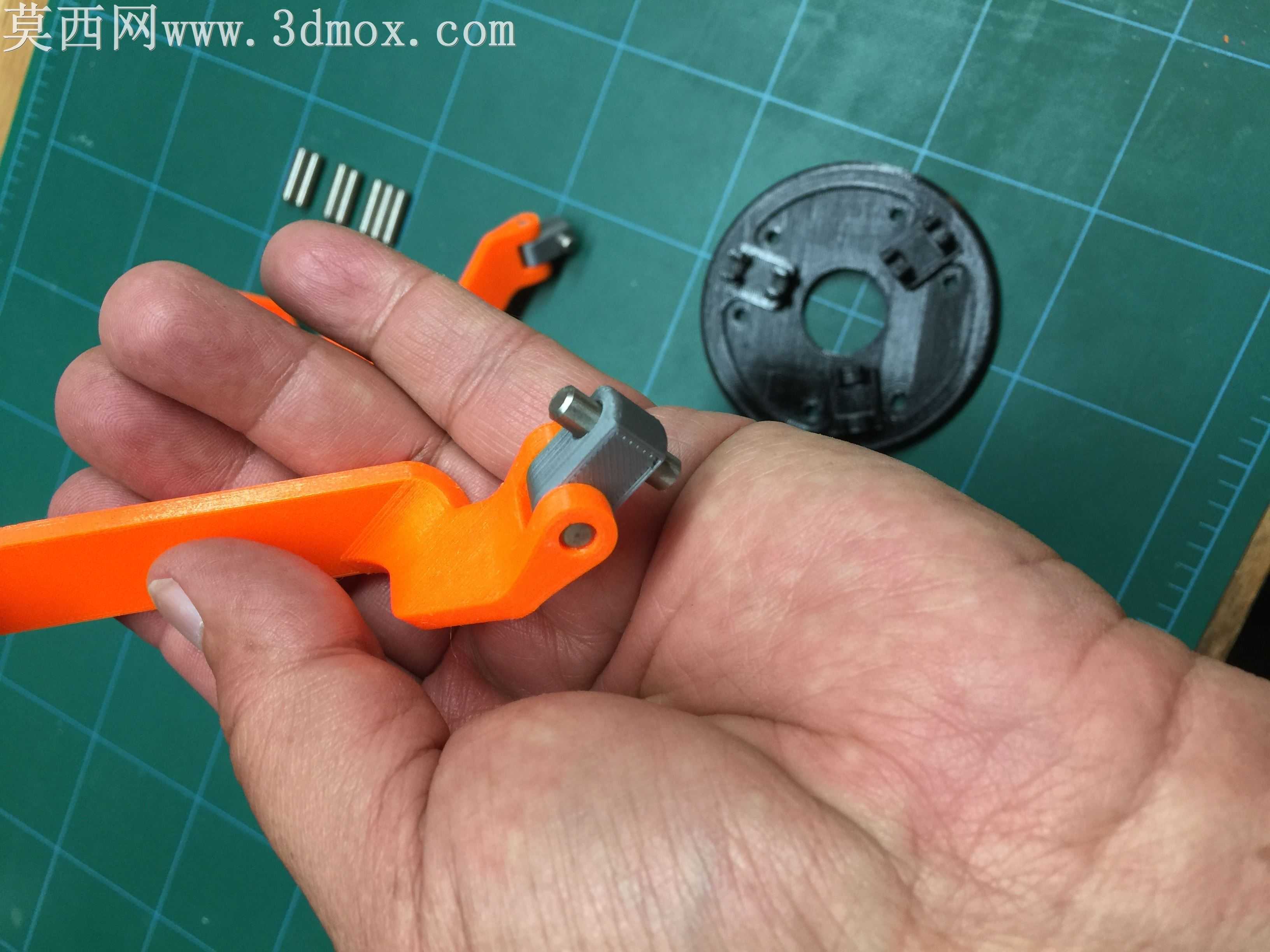

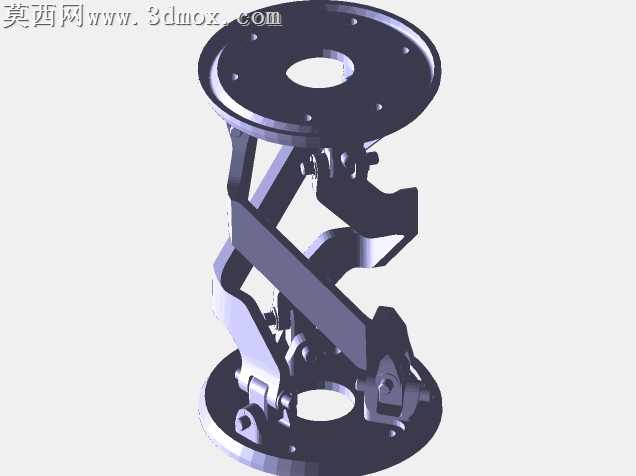

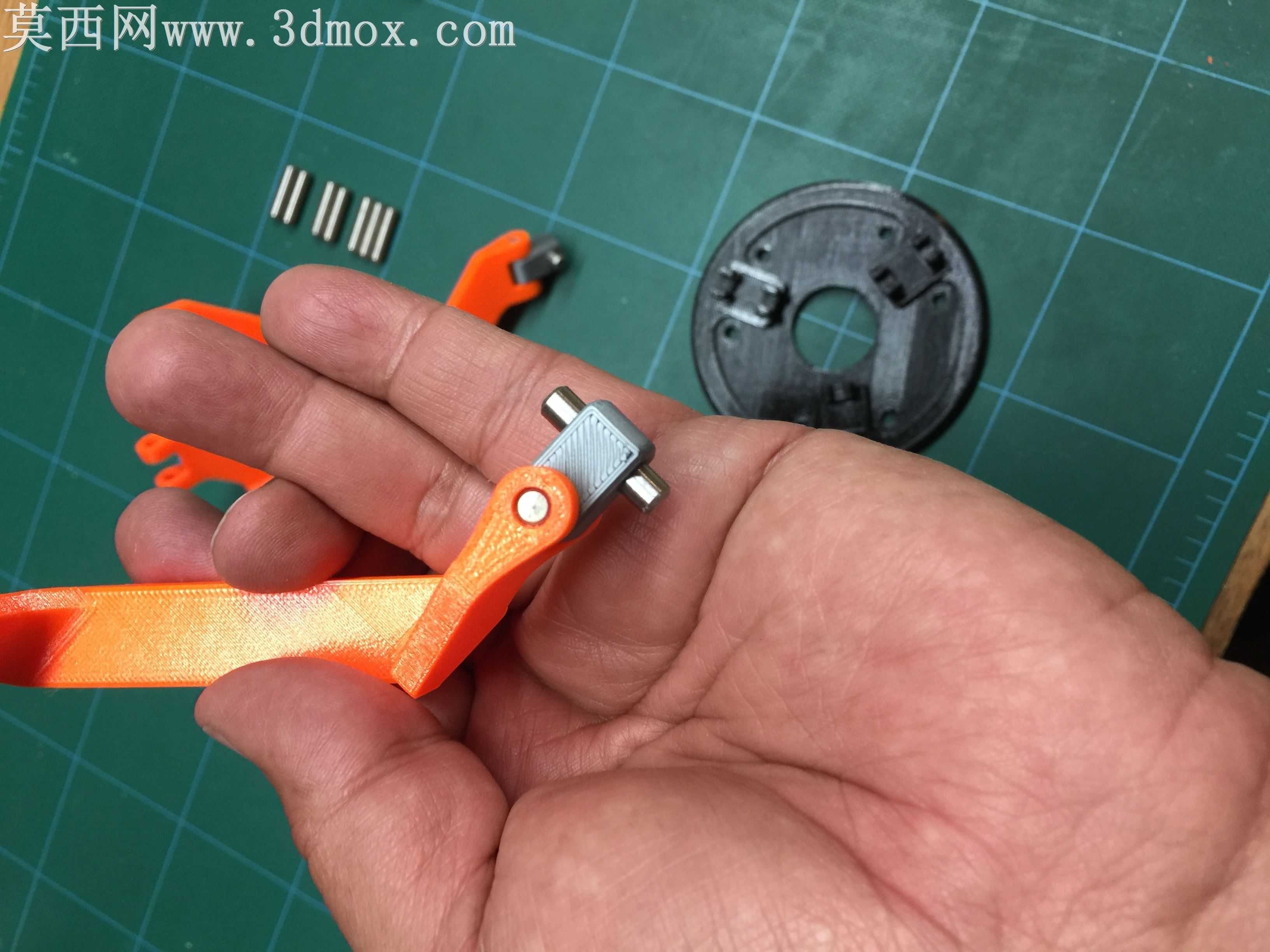

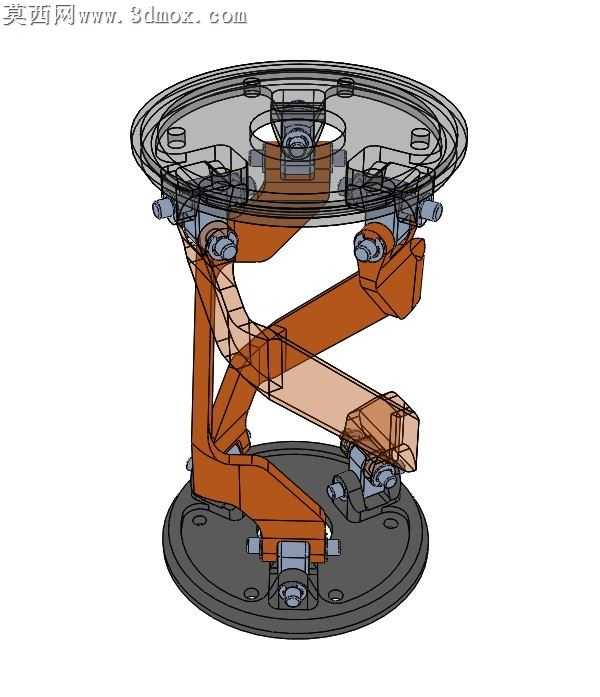

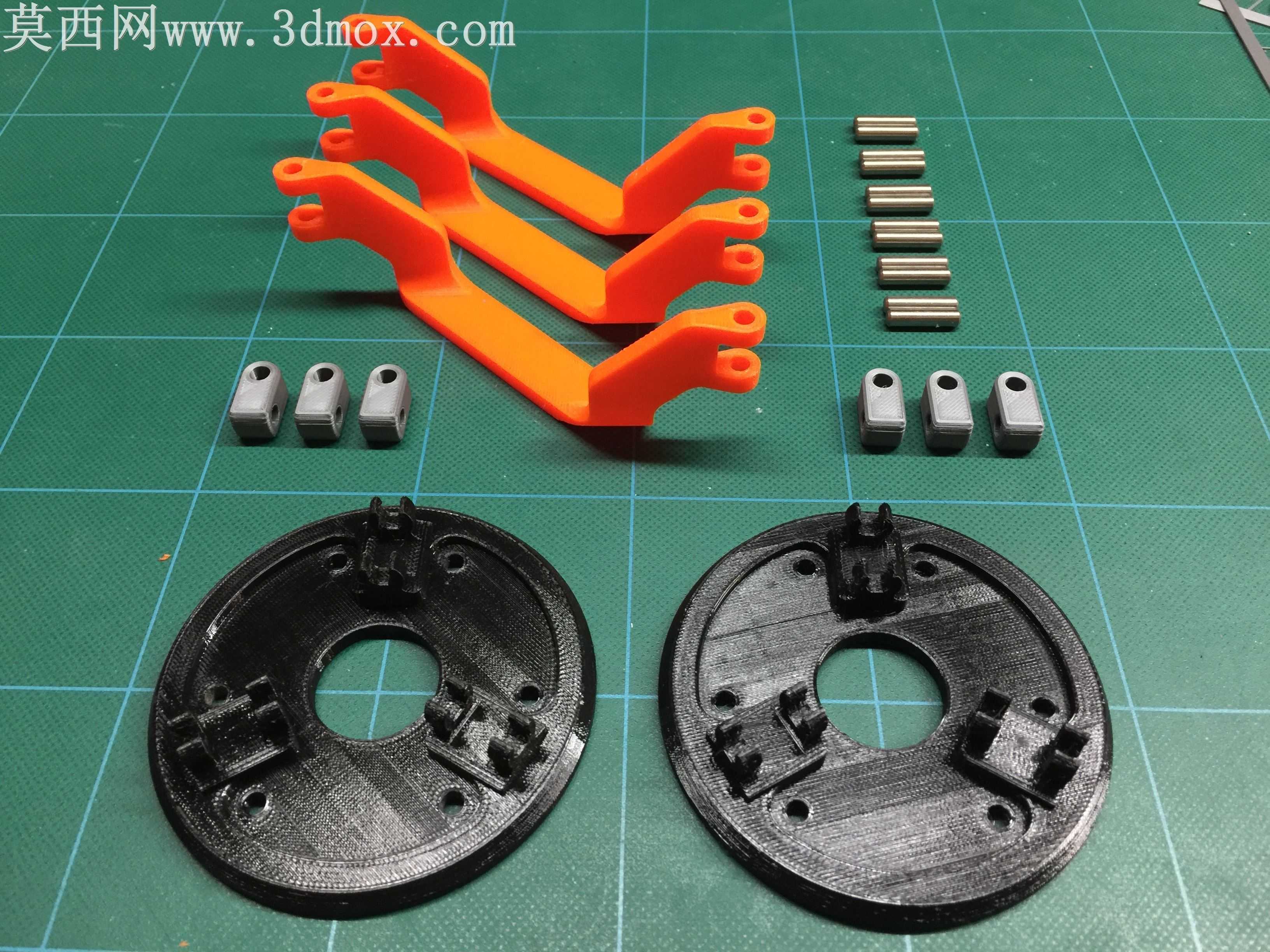

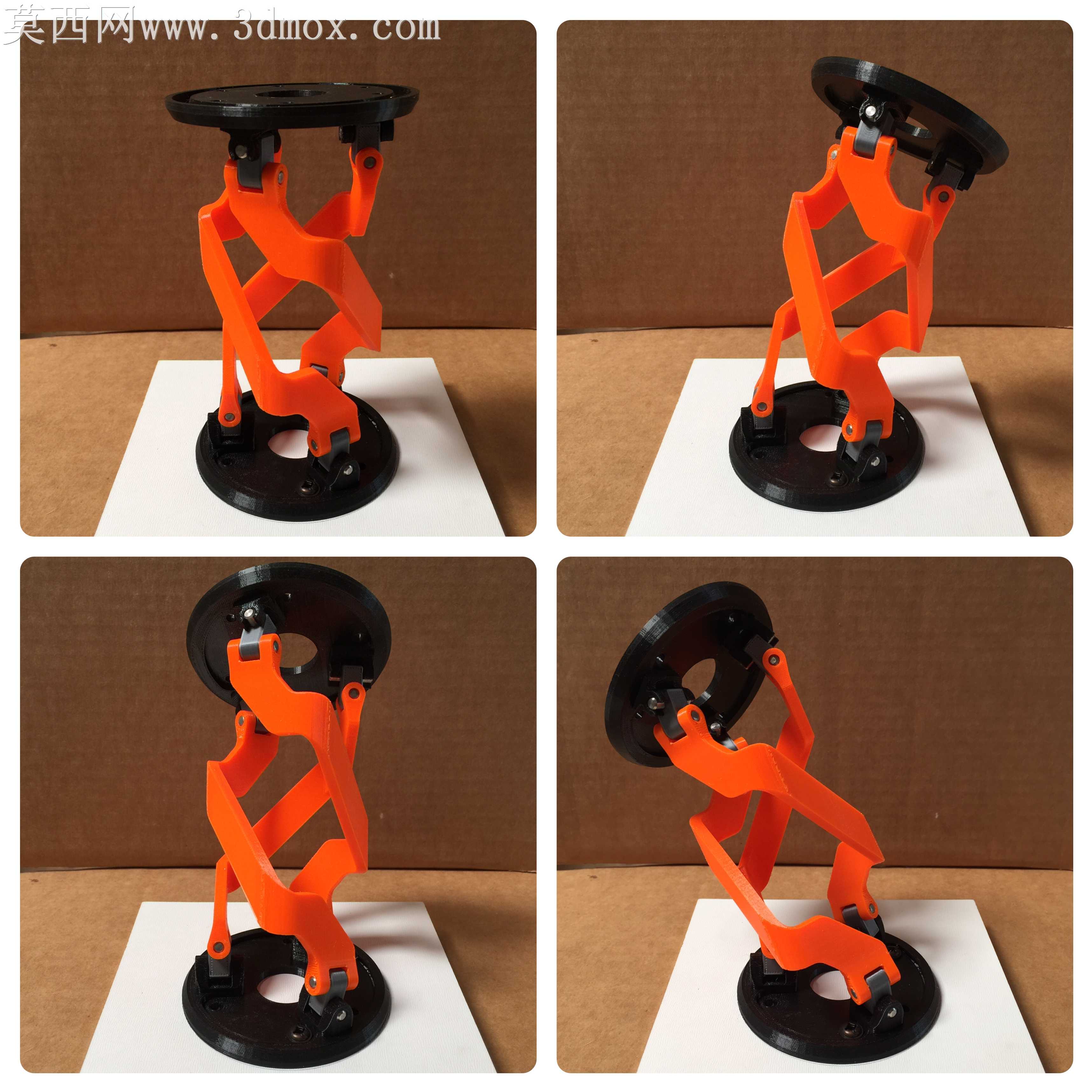

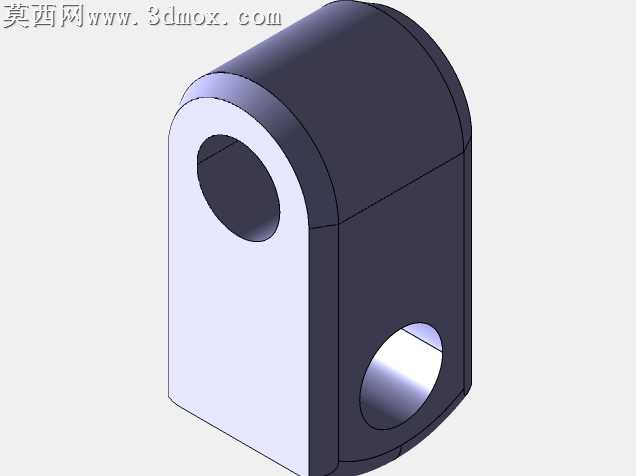

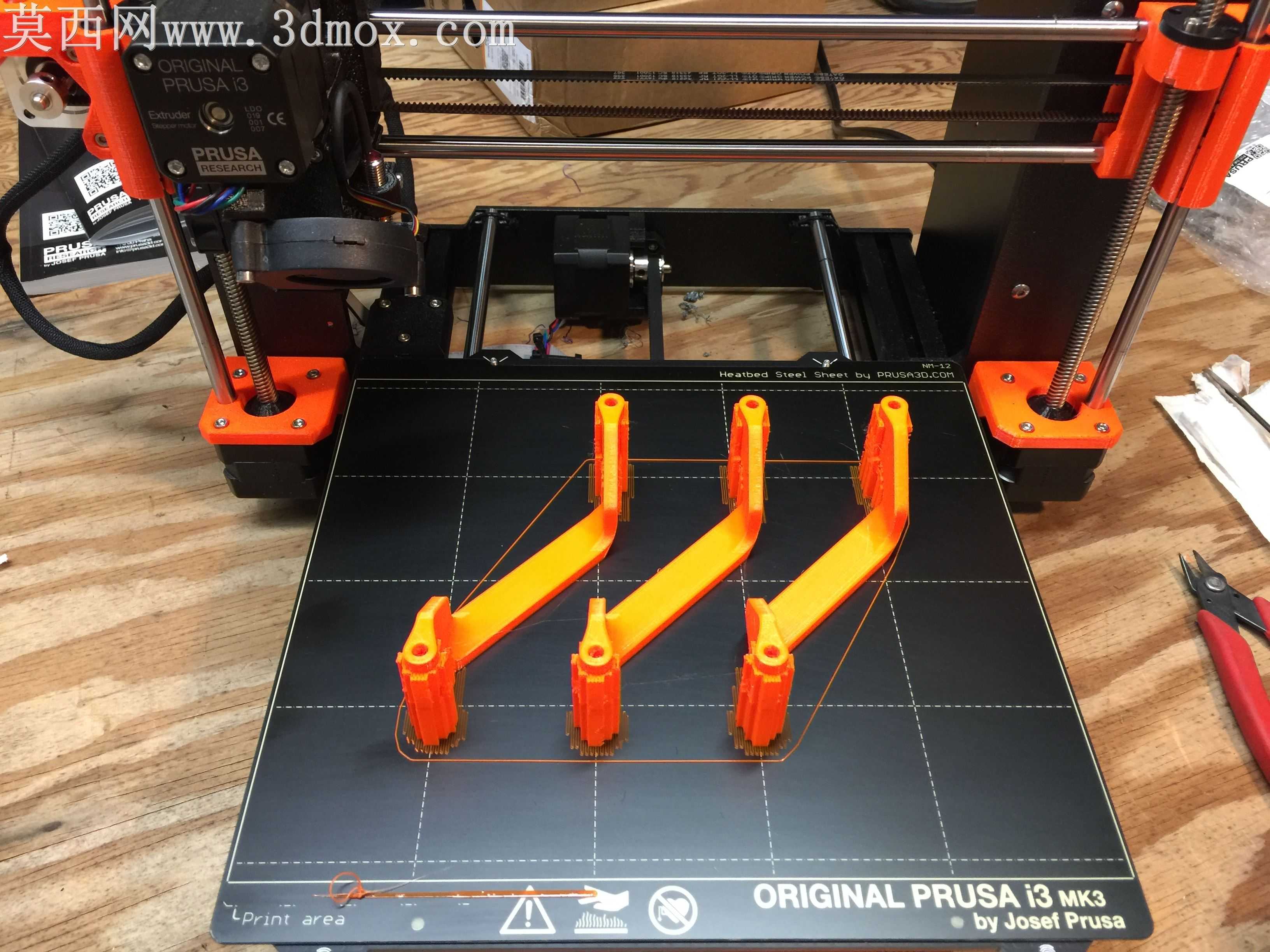

本作品为一款无奇异二自由度多连杆腕部功能研究机构，整体采用并联多连杆构型实现腕关节的俯仰与滚转两个自由度的运动输出，全程运动范围内无奇异位形，运动传递顺畅无卡滞。建模阶段采用参数化设计思路，先确定整体6英寸的总高度尺寸，再锁定上下两端3.5英寸的端板安装直径，围绕运动范围约束推导各连杆的长度、铰接点位置参数，所有铰接孔位均做同轴度公差匹配设计，保证连杆转动副的转动顺滑度。模型的上下安装端板采用圆盘式结构，预留均匀分布的安装孔位，可直接适配6×6英寸的标准安装基座，无需额外转接件即可完成固定。连杆部分采用交错对称布置的多组支链结构，每组支链通过铰接销与上下端板连接，铰接位置采用不锈钢定位销实现过盈配合定位，销子与连杆孔位采用轻度过盈配合，无需额外卡环、紧固件即可完成轴向限位，避免运动过程中销子脱出，同时简化整体装配流程。材质设计上，可采用PETG与PLA材质进行3D打印制作，不同支链可采用不同颜色打印区分，便于直观观察各支链的运动轨迹与传动关系，端板部分可采用更高强度的材质打印，保证安装固定的结构强度。渲染阶段采用写实材质表现，橙色连杆部分做哑光塑料质感处理，黑色端板做半哑光硬质工程塑料质感，铰接销做金属不锈钢质感，场景采用简洁的工作台背景，多角度展示机构在不同俯仰、滚转姿态下的结构形态，清晰呈现各连杆之间的位置关系与运动空间。设计灵感来源于灵巧机械臂的腕关节构型研究，旨在探索结构简洁、无运动奇异的小型腕部机构实现方案，整体结构零件数量少，装配难度低，无需复杂紧固件即可完成组装，可作为机器人腕部机构的原理验证样机，也可用于机械原理教学演示，直观展示并联多连杆机构的运动传递特性，帮助理解二自由度转动机构的构型设计思路与运动约束关系，为后续小型灵巧机械腕的实用化设计提供结构参考。
