工业用三相异步电动机三维结构设计

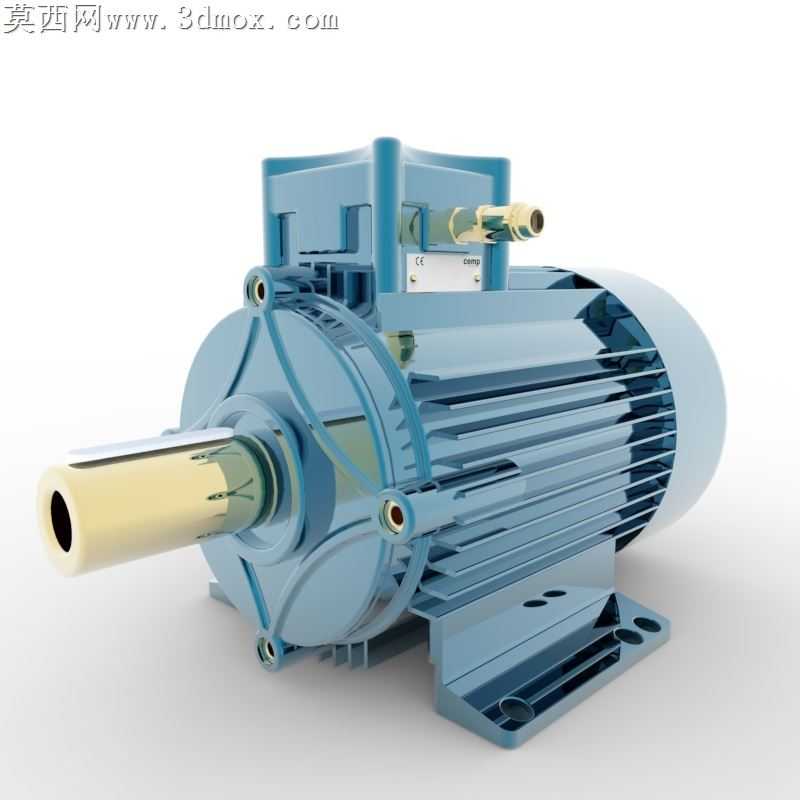

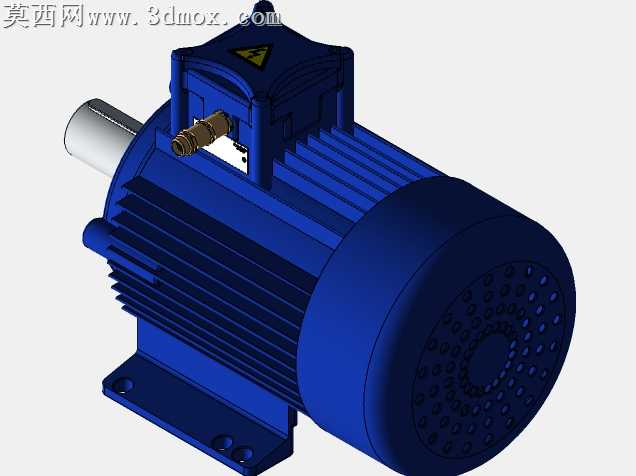

本作品为工业常用鼠笼式三相异步电动机的三维数字化模型，建模过程严格遵循中小型低压电动机的通用工业设计规范，完整还原了实体电机的全部核心结构。建模阶段采用自底向上的装配设计思路，首先对输出轴进行参数化建模，精准还原轴端的中心孔、键槽、轴肩定位结构，保证轴段的同轴度、配合公差符合实际加工要求；其次完成定子铁芯与外壳的一体化建模，外壳表面的散热筋采用阵列特征生成，每一条散热筋的拔模角度、间距、高度都参考量产电机的散热设计参数，兼顾结构强度与散热效率，接线盒部分还原了进线口、接线端子固定位、盒盖密封槽的细节结构，端盖部分还原了轴承安装位、密封沟槽、端盖固定螺栓孔的位置与尺寸，保证端盖与机壳、轴承的配合关系完全符合装配逻辑；转子部分与输出轴做同轴配合，底部安装脚座还原了安装固定孔、加强筋的结构，保证脚座的承重结构符合力学设计要求。材质与渲染阶段，机壳、端盖、散热筋、脚座部分采用铸钢喷淡蓝漆的材质参数，调整金属漆的粗糙度、反光度还原工业电机漆面的哑光金属质感，输出轴部分采用抛光镀锌钢材材质，突出金属加工面的光洁质感，接线盒的接口部分采用黄铜材质，还原接线端子的金属色泽，渲染过程中添加柔和的环境光与定向光源，突出散热筋的层次感、轴件的金属反光、各部件的装配接缝细节，让模型视觉效果贴近真实工业产品的实物观感。整个模型的各部件装配约束完整，不存在干涉问题，结构逻辑清晰，可用于机械结构教学、设备装配演示、产线布局仿真等场景，完整呈现了工业电动机从外部壳体到内部安装定位结构的全部设计细节，还原了这类动力输出设备的典型结构特征。
