直流12V超薄电控柜门锁电磁锁结构

在各类电控柜、小型设备舱、智能储物格的门禁控制场景里，锁具的安装空间往往是结构设计阶段最先需要卡控的边界条件，尤其是内嵌式安装的柜体，留给锁具的纵深空间十分有限，常规厚度的电磁锁往往会挤占柜内走线空间或是干涉内部元器件排布，这款超薄设计的直流12V电磁锁，正是针对这类小空间安装需求做的结构优化。从实际使用场景来看，这类电磁锁多用于需要电控启闭的小型柜体，比如通讯基站的户外柜内层门、自助终端的储物格门、实验室小型设备的安全防护门，不需要大的锁止力，但要求响应速度快，通电即可解锁，断电状态下依靠内部结构保持锁止，避免意外断电导致柜门随意开启带来的安全隐患。

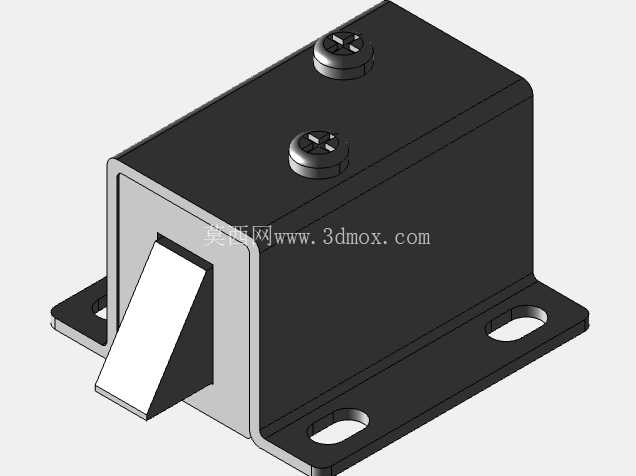

从功能特性上看，这款电磁锁采用斜舌式锁止结构，锁舌伸出时为自然锁止状态，柜门闭合过程中，门框接触斜舌斜面会自动压回锁舌，到位后锁舌弹出完成锁止，不需要额外的对位操作，安装容错率更高。锁体顶部设置两颗十字槽固定螺丝，用于锁体上盖与底座的装配紧固，装配时可以通过这两颗螺丝拆解锁体，调整内部弹簧预紧力或是清理进入锁体内部的灰尘杂物，后期维护不需要整体拆卸锁体，降低运维工作量。锁体底部为一体化延伸的安装法兰，法兰上开设两个长圆形安装孔，长圆孔的设计可以在安装时调整锁体的前后位置，抵消柜体加工时的孔位误差，不需要二次扩孔就能完成对位安装，适配不同厚度的柜门安装间隙。

设计思路上，这款锁体整体采用方正的薄型壳体，整体厚度控制在极小的范围内，壳体边缘做了小倒角处理，避免安装时锐边划伤操作人员或是线缆绝缘层。锁舌采用耐磨的金属材质，表面做光滑处理，减少反复伸缩过程中的摩擦阻力，同时降低长期使用后的磨损量，延长锁具使用寿命。锁体内部的电磁线圈采用12V直流供电，匹配绝大多数工业控制场景的低压供电标准，不需要额外加装电压转换模块，可以直接接入柜体的控制回路，接线方式简单，两根供电线即可完成控制，不需要复杂的通讯接线，适配各类简单的门禁控制逻辑。

从安装边界来看，锁体的安装法兰为两侧外伸结构，安装时只需要在柜门内侧预留对应法兰尺寸的平面，不需要在柜门门板上开设大尺寸的嵌装槽，只需要开出对应锁舌伸出的让位孔即可，门板加工难度低。锁舌的伸出长度经过优化，既保证足够的锁止啮合深度，避免柜门受外力晃动时意外脱开，又不会因为伸出过长导致解锁后锁舌无法完全收回，出现卡滞柜门的问题。锁体的整体外形为规则长方体，建模时可以直接作为标准件导入装配体，不需要做额外的结构简化，安装配合面为平面，与柜门内侧的贴合度好，固定后不会出现晃动偏移。在实际选型过程中，需要注意锁体的供电线出线方向，这款锁体的出线端设置在锁体后侧，安装时需要在对应位置预留走线空间，避免线缆被挤压在锁体与柜门之间，长期受压导致绝缘破损。另外锁体的电磁线圈工作时会产生轻微的温升，安装时不要将线圈部分紧贴热敏元器件，避免热量传递影响周边器件的工作稳定性。斜舌的受力方向为垂直于柜门方向，安装时要保证锁舌与门框上的锁扣对位准确，避免斜舌侧面受力，长期侧向受力会导致锁舌弯曲变形，出现伸缩卡滞的问题。
