贴片式6x6轻触按键结构三维设计

做消费电子、小型工控板卡结构设计的工程师，对这类6x6规格的贴片轻触开关肯定不会陌生，我在做手持检测设备、小型通讯终端的板级布局时，这类按键是板上人机交互最基础的输入元件，选型和建模时需要抠的细节一点都不少。先从实际应用场景说，这类轻触开关几乎覆盖了所有带物理按键的小型电子设备：蓝牙耳机的功能按键、路由器的复位键、工控手持终端的操作键、小型通讯模块的配置按键，甚至很多家电的控制面板辅助按键，都会用到这个尺寸的贴片款，核心原因就是它占用PCB面积极小，贴片工艺适配SMT流水线，不需要额外做插件孔的布局，能大幅压缩板卡的整体尺寸。

从实际用途来看，它属于典型的瞬时接触式微动开关，常态下触点处于断开状态，当操作人员给按键帽施加达到动作阈值的按压力时，内部弹性触点闭合导通回路，松开压力后依靠内部弹片的回弹力自动复位断开，实现单次触发的信号输入，不需要保持导通状态，非常适合做复位、功能切换、确认这类单次触发的交互场景。

再说到功能特性，这个规格的轻触开关，首先是操作力的区间设计很贴合日常使用场景，一般常规款操作力在160gf左右，既不会因为太轻导致运输或者组装过程中误触发，也不会因为太重让操作人员按动时觉得费力，行程一般在0.25mm左右，按动的时候有清晰的段落反馈，操作人员不需要看按键就能通过触感确认是否触发成功，这对盲操作的场景非常重要。电气特性上，这类开关一般适配小信号回路，额定电流大多在50mA/12V DC的级别，不能用来直接驱动功率负载，只做信号触发使用，接触电阻一般控制在100mΩ以内，保证信号传输的稳定性，绝缘电阻能达到100MΩ以上，避免相邻回路的信号串扰，机械寿命一般能达到10万次以上，足够覆盖绝大多数消费电子和小型通讯设备的全生命周期使用需求。

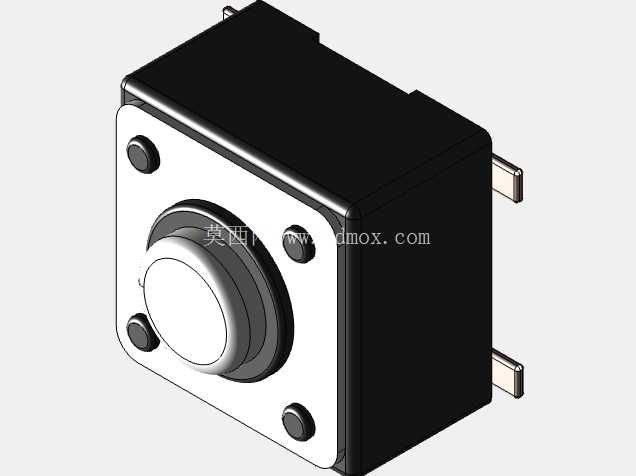

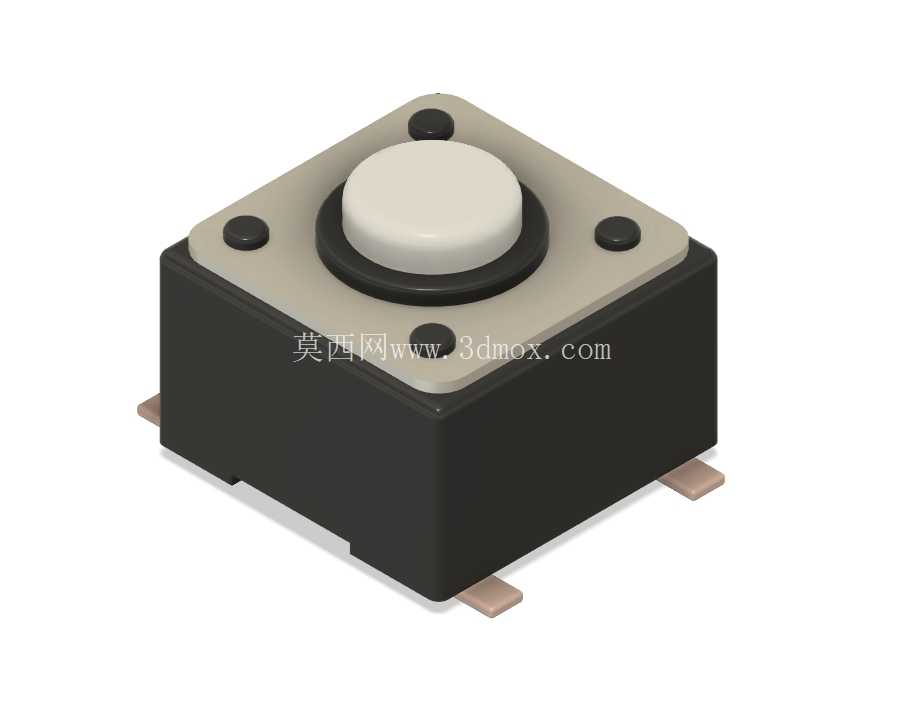

设计思路上，这个模型完全还原了量产贴片轻触开关的实际结构：底部是耐高温的PBT塑料基座，能过SMT回流焊的高温不会变形，四个贴片引脚从基座侧面伸出，引脚做了镀锡处理，保证焊接时的上锡可靠性，引脚的位置严格按照行业通用的焊盘布局设计，两个引脚是开关的导通回路，另外两个引脚是固定引脚，用来增强焊接后开关在PCB上的固定强度，避免按动的时候因为受力导致引脚脱焊。基座内部是圆形的金属弹片，这是整个开关的核心部件，弹片的弧度和材质直接决定了操作力、手感和寿命，弹片上方是硅胶或者POM材质的按动轴，顶部的圆形按键帽高出基座表面，给操作人员提供明确的按动接触区域，基座上方的盖板通过四个角的热铆点固定在基座上，把内部弹片和按动轴限位在基座内部，不会因为按动的时候受力脱出，盖板上的四个黑色圆点就是热铆固定的点位，这个细节在建模的时候必须还原，不然做结构干涉检查的时候会出现误差。

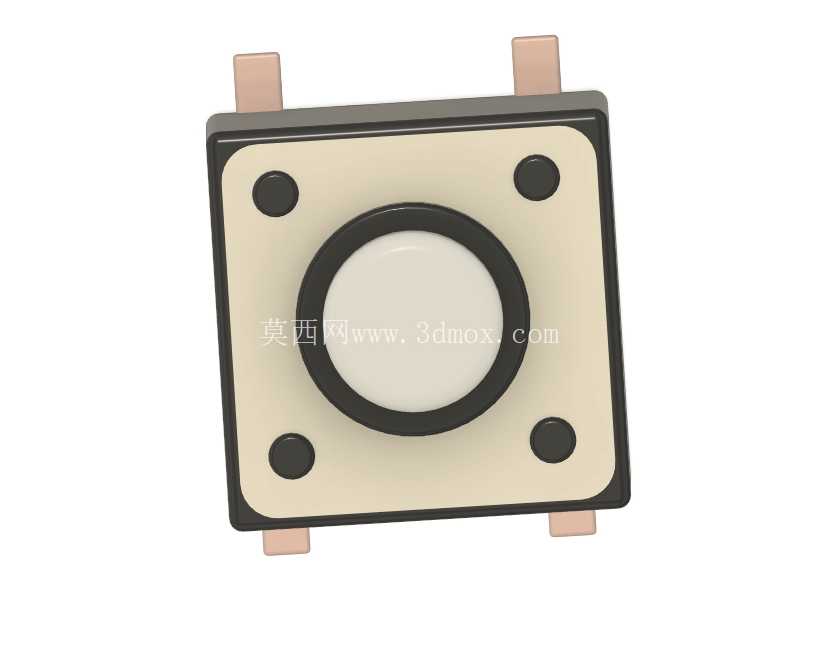

外形尺寸和安装边界是建模和选型时最需要注意的部分，这款开关的基座外形是标准的6mm×6mm正方形，基座本体高度根据不同款型有区别，这个模型对应的是常规4.3mm高度的款型，顶部圆形按键帽的直径是3.5mm左右，高出盖板表面1.5mm，四个贴片引脚的宽度是1.5mm，伸出基座侧面的长度是1mm，引脚的底面和基座底面处于同一平面，保证SMT贴装的时候能完全贴合PCB焊盘。做结构布局的时候，开关本体周围要预留至少0.5mm的安全距离，避免和周边的贴片电容、电阻等元件产生干涉，按键帽上方的外壳开孔直径要做到4mm左右，比按键帽大0.5mm，给按键的按动行程预留足够的活动间隙，同时开孔边缘要做倒角处理，避免按键按动的时候和外壳边缘摩擦产生卡滞。另外要注意，这类贴片轻触开关不能承受侧向的按压力，所以外壳的按键导向结构要做正，保证按压力是垂直向下传递到按键帽中心，不然长期侧向受力会导致内部弹片移位，出现接触不良或者按键卡死的问题。做PCB封装设计的时候，焊盘尺寸要匹配引脚尺寸，一般做成长2mm宽1.8mm的焊盘，两个固定引脚的焊盘可以适当加大，增强焊接强度，焊盘之间的阻焊层要做完整，避免焊接的时候连锡导致开关短路。

很多新手工程师在建模或者选型的时候容易忽略开关的高度公差，这类开关的整体高度公差一般在±0.2mm，所以做外壳和按键之间的间隙设计的时候，要把公差算进去，避免出现外壳顶住按键帽导致开关常通，或者间隙太大按键按不到位的问题。另外，不同使用场景可以选不同的操作力款型，比如放在设备内部的复位键，可以选操作力大一点的250gf款，避免运输过程中震动误触发，而设备面板上经常操作的按键，可以选100gf的轻力款，提升长时间操作的舒适度。这个三维模型完全按照实际量产的尺寸参数构建，所有的安装尺寸、外形细节都和实物一致，不管是做板卡布局的干涉检查，还是做整机外壳的按键结构设计，都可以直接调用，不需要再反复核对实物尺寸，能大幅提升结构设计的效率，避免因为建模尺寸不准导致开模或者打样后出现装配问题。
