威普圆形通讯连接器接口结构设计

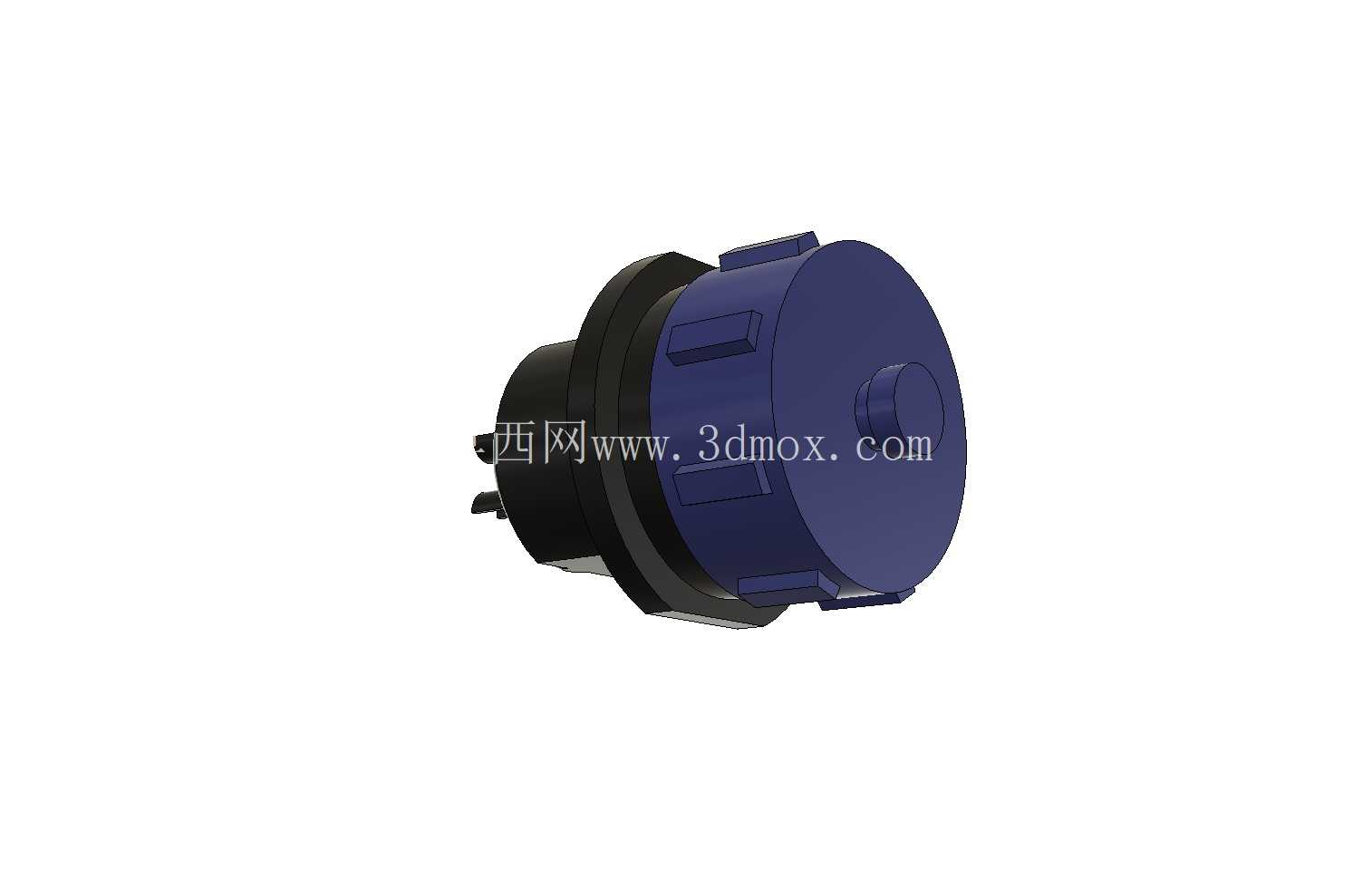

　　在工业通讯、户外设备信号互联的场景里，这类圆形卡扣式连接器是信号稳定传输的核心部件，常被用在工控设备信号接驳、户外传感线路连接、小型通讯终端的信号对接环节，相比普通方形接插件，圆形结构的抗径向挤压能力更强，在设备走线存在弯折、拉扯的工况下，能更好地保护内部插针不受外力偏移。从结构设计来看，这款连接器采用了卡扣式快装结构，外壳前段设置了对称的卡位凸棱，安装时对准设备面板的对应卡槽旋转一定角度即可完成锁紧，不需要额外的螺丝固定，现场装配效率比螺纹式连接器提升近四成，同时卡扣结构自带防松脱特性，在存在小幅振动的设备运行环境里，不会因为长期振动出现连接松动、信号中断的问题。连接器主体分为插接端与固定端两个部分，插接端的黑色绝缘基座采用了台阶式设计，既可以在插合时起到导向定位作用，避免插针错位弯折，也能在插合后形成多层密封贴合面，阻挡日常工况下的粉尘、溅水进入接插内部，适配多数普通工业户外场景的防护需求。尾部的深蓝色端盖做了防滑棱设计，现场施工人员即使佩戴防滑手套，也能顺利完成旋转锁紧与拆卸操作，端盖中心的圆形凸台是内部接线端子的定位结构，能保证内部线缆焊接后不会因为外部拉扯出现焊点脱开的问题。

　　从安装边界来看，这款连接器属于面板安装型组件，安装时需要在设备面板上开出对应直径的圆形安装孔，连接器自带的限位台阶可以精准卡在面板外侧，尾部通过卡扣结构与面板内侧锁紧，不需要额外的固定法兰，整体安装后突出面板的高度控制得比较紧凑，不会在设备外壁形成过大的突出结构，避免设备运输、安装过程中磕碰损坏连接器。内部插针的排布采用了中心对称布局，不同线径的信号针做了差异化的直径区分，装配时不会出现插针错接的问题，绝缘基座的材质选用了耐温工程塑料，在-20℃到80℃的常规工业环境温度区间内，不会出现材质脆化、变形的问题，能长期保持结构尺寸稳定。

　　在实际选型应用中，这类连接器常被用来传输低压控制信号、低速通讯信号，不适合大电流功率传输，设计时特意将插针间距做了合理控制，既保证了相邻插针之间的绝缘距离，避免信号串扰，也尽可能压缩了整体外径尺寸，适配小型通讯设备、便携工控终端的紧凑安装空间。做三维结构设计时，需要重点关注卡扣凸棱的尺寸公差，凸棱的高度、角度如果偏差过大，要么会出现安装后锁紧力不足容易松脱，要么会出现旋转卡滞无法顺利装配的问题；同时绝缘基座的台阶配合尺寸需要做公差配合验算，保证插合后各层贴合面没有明显间隙，避免粉尘水汽侵入。

　　另外连接器尾部的线缆进线口做了收腰设计，搭配对应的线缆密封圈可以实现对进线处的密封，现场接线时需要根据线缆外径选择匹配的密封圈，才能保证整体的防护效果。在设备整体布局时，要注意给连接器的插拔操作留出足够的手部操作空间，尤其是旋转卡扣的操作角度范围内，不要布置其他突出的元器件，避免现场维护时无法顺利完成连接器的插拔操作。这类圆形连接器相比多针矩形连接器，在同针数的情况下整体占用的面板面积更小，非常适合在设备面板空间紧张、需要布置多个信号接口的场景下使用，同时圆形的外壳结构在受力时能将外力均匀分散到整个壳体上，抗意外撞击的能力比方形壳体更强，在户外便携设备、移动作业设备上的应用优势十分明显。
