3毫米直插式发光二极管结构建模

做消费类电子、工控板卡的结构设计时，直插LED是绕不开的基础元器件，这次建模的3mm规格直插发光管，是行业里沿用数十年的成熟封装规格，几乎覆盖了从低端消费电子到工业控制设备的各类指示场景。很多刚入行的结构工程师容易忽略这类小元件的建模精度，觉得只要画个圆柱加两根引脚就行，实际做PCB布局、壳体开孔对位的时候，尺寸偏差0.2mm就可能导致装配时灯头卡不进面板开孔，或者引脚过波峰焊时出现虚焊、歪斜的问题。

从实际应用场景来看，这类3mm直插LED常被用在电源适配器的通电指示、工控设备的运行状态提示、小家电的功能档位显示、玩具产品的发光效果实现上，相比贴片LED，它的直插结构自带一定的结构强度，不需要额外加灯座就能直接固定在PCB上，灯头伸出的长度可以适配不同厚度的设备面板，在一些需要长距离导光、或者面板离PCB有一定间距的设备里，直插封装的优势比贴片元件明显很多。

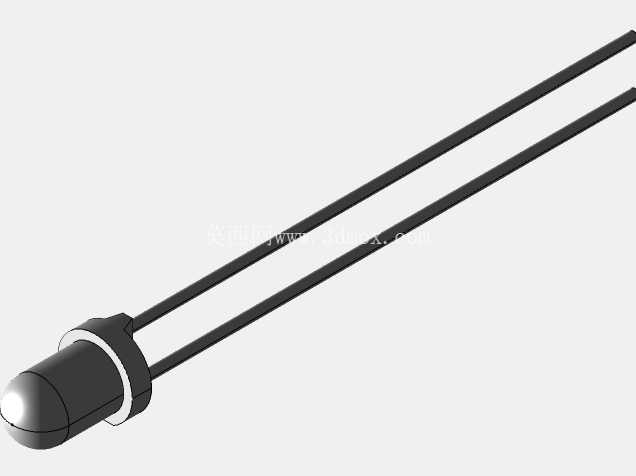

建模的时候首先要还原的是封装的实际尺寸边界，灯头部分的环氧透镜直径严格控制在3mm公差范围内，头部的圆弧曲面要匹配实际产品的聚光角度，常规3mm直插LED的发光半角在20度到30度之间，透镜的曲面弧度直接决定了光线的发散范围，做结构设计时如果需要做导光柱配合，这个曲面的轮廓度必须和实物匹配，不然会出现漏光、光线不均匀的问题。灯头根部的限位凸台是容易被忽略的结构，这个凸台的直径比灯头略大，装配时卡在PCB的开孔位置，既能控制灯头伸出PCB的高度，也能在焊接时起到定位作用，避免引脚受力时灯体歪斜。

引脚部分的建模要符合实际生产的加工公差，两根平行引脚的中心距是2.54mm，刚好匹配标准PCB的孔距网格，引脚的直径控制在0.5mm左右，既能保证穿过标准PCB开孔后有足够的焊接余量，也不会因为引脚过粗导致插装困难。引脚的长度要兼顾不同的安装场景，常规板卡安装时留10mm左右的长度就足够弯脚固定，如果是需要飞线连接的场景，更长的引脚可以直接剪短使用，建模时保留足够的长度参数，方便不同设计场景下调用修改。

设计思路上完全还原实物的装配逻辑，灯体内部的发光芯片、绑定线虽然属于封装内部结构，但做外部结构建模时不需要细化，只要保证外部装配尺寸和实物完全一致即可，重点要把控的是几个关键安装尺寸：灯头总长度、限位凸台的位置尺寸、引脚中心距、引脚直径，这些尺寸直接决定了元件能不能顺利完成SMT或者波峰焊装配，能不能和设备面板、导光柱等周边结构完美配合。

实际选型使用的时候，这类3mmLED有不同的发光颜色、亮度等级，但外部封装尺寸是统一的，所以这个三维模型可以适配同规格所有颜色的直插LED，不需要针对不同颜色重复建模，只需要在做BOM表时标注对应的光电参数即可。在做产品结构评审时，用精准的三维模型做装配干涉检查，可以提前发现灯头和壳体筋位冲突、引脚和周边元件距离不足等问题，避免开模后才发现装配问题导致的成本浪费。很多小厂做的廉价电子产品经常出现LED灯歪、灯头陷在壳体里面或者突出过多的问题，本质就是结构设计时没有准确把控LED的安装尺寸，只靠经验估算开孔位置和高度，最后量产时出现装配公差累积的问题，精准的三维建模就是从设计源头规避这类问题的基础。
