低矮剪式单轴太阳能跟踪支撑装置

在分布式光伏、户用光伏以及对安装高度有严格限制的厂区屋顶光伏场景中，常规大倾角单轴跟踪支架往往因为抬升高度过高，超出建筑荷载边界、遮挡周边采光或是不符合区域低空障碍物管控要求，难以落地应用。这款低矮型单轴太阳能跟踪装置，正是针对这类受限场景开发的支撑追踪结构，核心作用是在严格控制设备整体抬升高度的前提下，实现光伏板的倾角自动调整，让光伏板面始终保持与入射太阳光的最优夹角，提升单位面积光伏组件的发电效率。

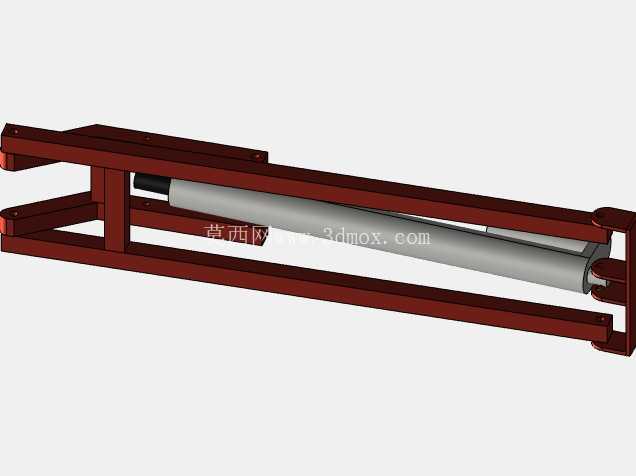

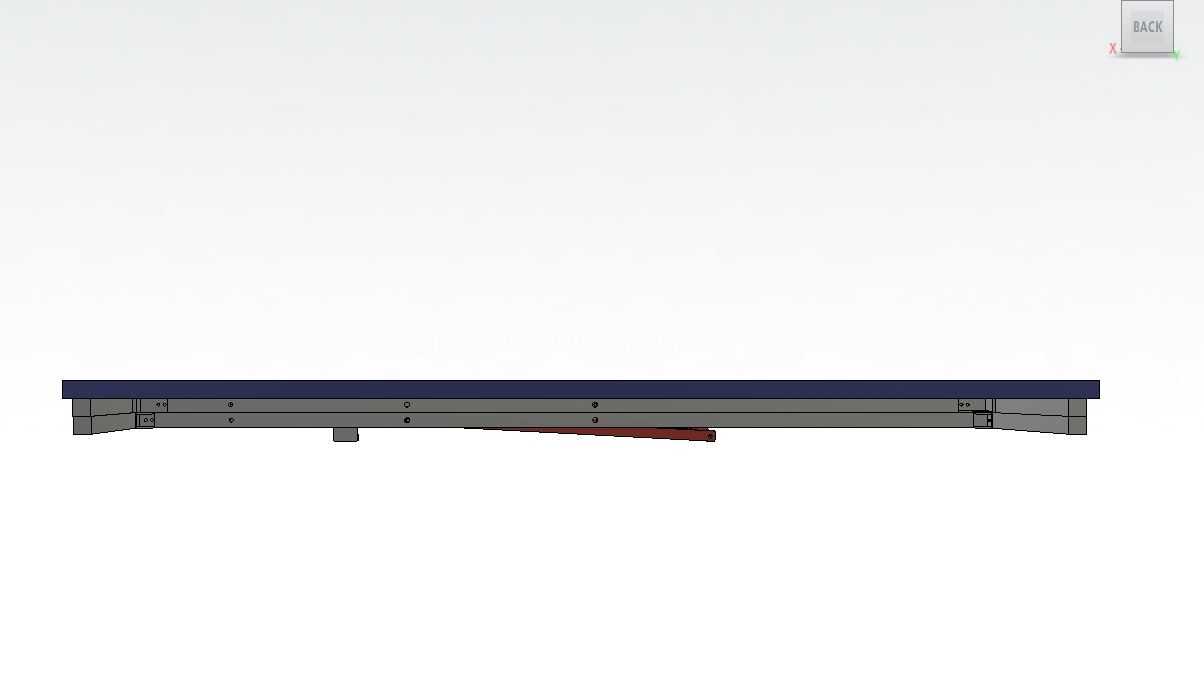

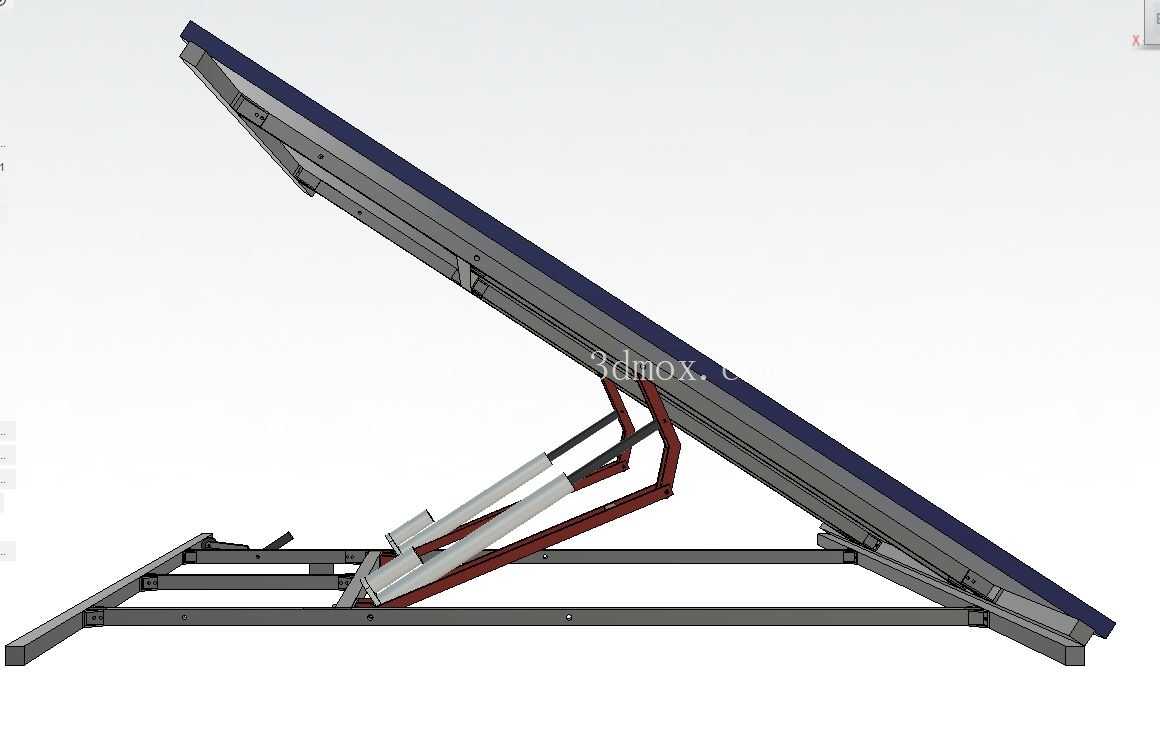

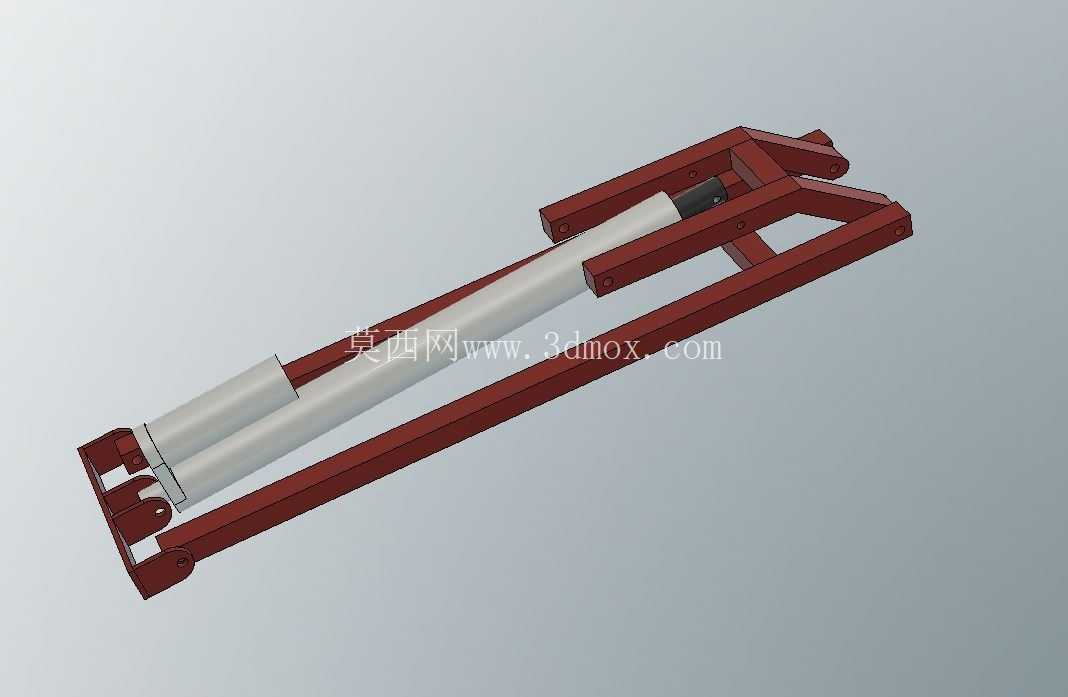

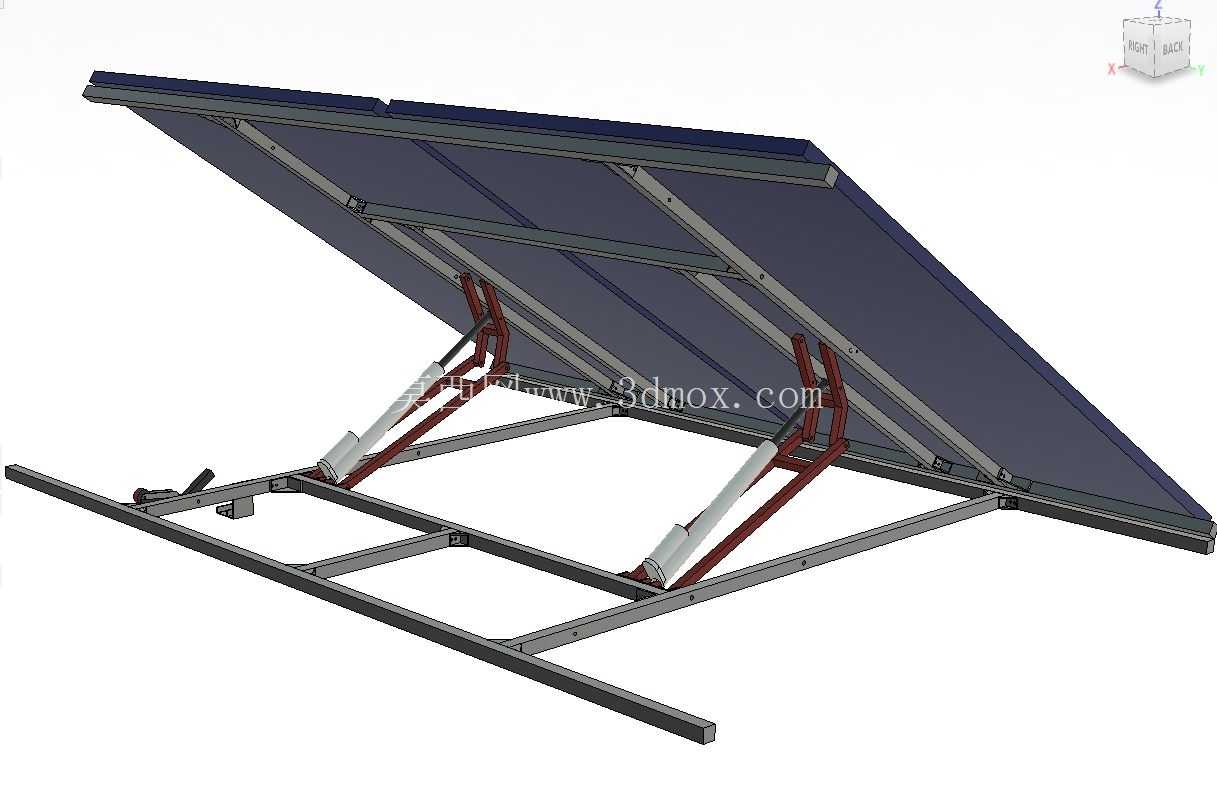

从结构设计逻辑来看，这套装置没有采用常规单轴跟踪支架常用的推杆直推、回转支撑驱动的结构，而是借鉴了湿式卡车常用的剪式升降机构构型，将两组对称布置的剪式支撑臂作为光伏板倾角调整的核心传力构件。剪式臂的下端铰接在底部的矩形钢制底框架上，上端则与光伏板安装框架的背部铰接点连接，驱动部件采用线性伸缩执行件，布置在剪式臂的交叉铰接节点位置，通过伸缩动作带动剪式臂的开合角度变化，从而平稳推动上部光伏安装框架绕后端铰接轴转动，实现倾角的连续调整。这种结构布局的优势非常明显，剪式机构的力臂分布更合理，在同等推力输出下可以获得更稳定的支撑刚度，同时机构完全收拢时的整体高度极低，不会出现常规支架推杆外凸、结构架体高耸的问题，即使在最大倾角调整状态下，设备的整体最高点高度也能控制在很低的范围内，完美适配对安装高度有严格限制的场景。

从安装边界来看，底部框架采用标准化矩形型钢焊接结构，框架的安装孔位按照常规光伏组件的排布尺寸预留，可直接适配主流规格的晶硅光伏板安装，不需要额外做转接件加工。底框架的接地接触面平整，安装时只需要在硬化屋面、地面做简单的预埋件固定或是配重压载即可，不需要做深度桩基施工，尤其适合既有建筑屋顶的光伏改造项目，不会破坏原有屋面的防水层。设备的转动行程经过精准限位，最大倾角调整范围覆盖当地纬度对应的全年太阳高度角变化区间，不会因为超程转动导致组件碰撞、线缆拉扯的问题。

从实际使用的功能特性来看，剪式支撑结构的受力点均匀分布在光伏板背部的多个铰接位置，相比单推杆直推的结构，不会出现光伏板框架局部应力集中导致的组件隐裂问题，长期户外运行的结构可靠性更高。机构的运动过程平稳，倾角调整的速度平缓，不会在大风天气下出现组件震颤的情况，配合风感联动的控制系统，在极端大风天气下可以自动收拢到最低平置状态，大幅降低设备的风阻系数，提升抗风能力。同时低矮的外形也减少了设备的迎风面积，相比常规跟踪支架可以降低30%以上的风荷载设计冗余，间接减少了结构件的材料用量，控制整体制造成本。

在结构细节设计上，所有铰接位置都采用自润滑耐磨轴套，配合不锈钢铰接销轴，避免户外长期使用出现锈蚀卡滞的问题；剪式臂的型钢构件都做了热浸镀锌防腐处理，底框架同样采用镀锌钢材加工，可适应户外高湿、高盐雾的使用环境。驱动执行件选用带自锁功能的线性推杆，即使在断电状态下也能保持当前倾角位置，不会出现组件下坠回落的安全隐患。光伏板安装框架上预留了标准的组件压块安装槽，现场安装时不需要现场钻孔，直接用标准压块即可完成组件固定，大幅提升现场施工效率。线缆的走线位置沿着剪式臂的内侧布置，配套有专用的线缆拖链，在机构反复转动调整的过程中，线缆不会出现拉扯、磨损的问题，提升电气系统的长期运行可靠性。

这类低矮跟踪装置尤其适合户用庭院光伏、厂区平屋顶光伏、停车场光伏雨棚这类对高度敏感的场景，既保留了单轴跟踪支架提升发电效率的优势，又规避了常规跟踪支架高度过高带来的遮挡、抗风差、安装受限的问题，在分布式光伏增量市场中有很强的场景适配性。
