机架式双屏SDI波形监视设备结构设计

　　在广电制播、现场转播、演播室信号监测的场景中，机架安装的信号监视设备是信号链路里不可或缺的终端节点，这类设备需要适配标准19英寸机柜的安装规范，同时兼顾信号波形监测与画面监看的双重需求，本次呈现的双屏机架式监视设备，就是针对这类场景做的结构落地设计。从安装边界来看，设备整体采用标准机架U位的尺寸规划，两侧预留的安装耳带有对应规格的固定孔位，可直接适配通用机柜的立柱安装孔距，安装时不需要额外做转接支架，设备进深控制在常规广电机柜的兼容范围内，不会出现后部线缆弯折空间不足的问题，安装耳与主体壳体的连接做了加强筋处理，避免长期挂载后出现壳体形变，影响面板平整度。

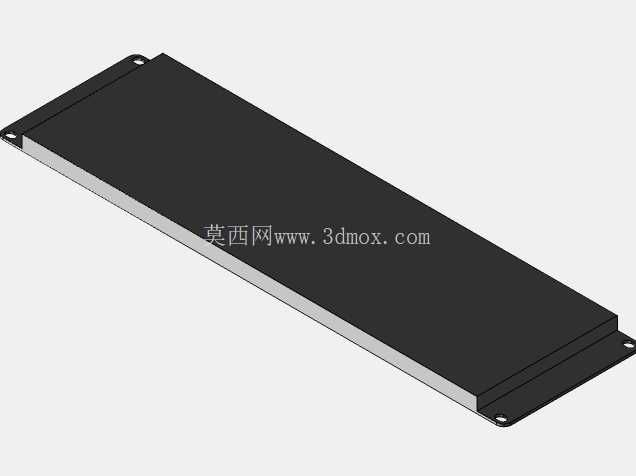

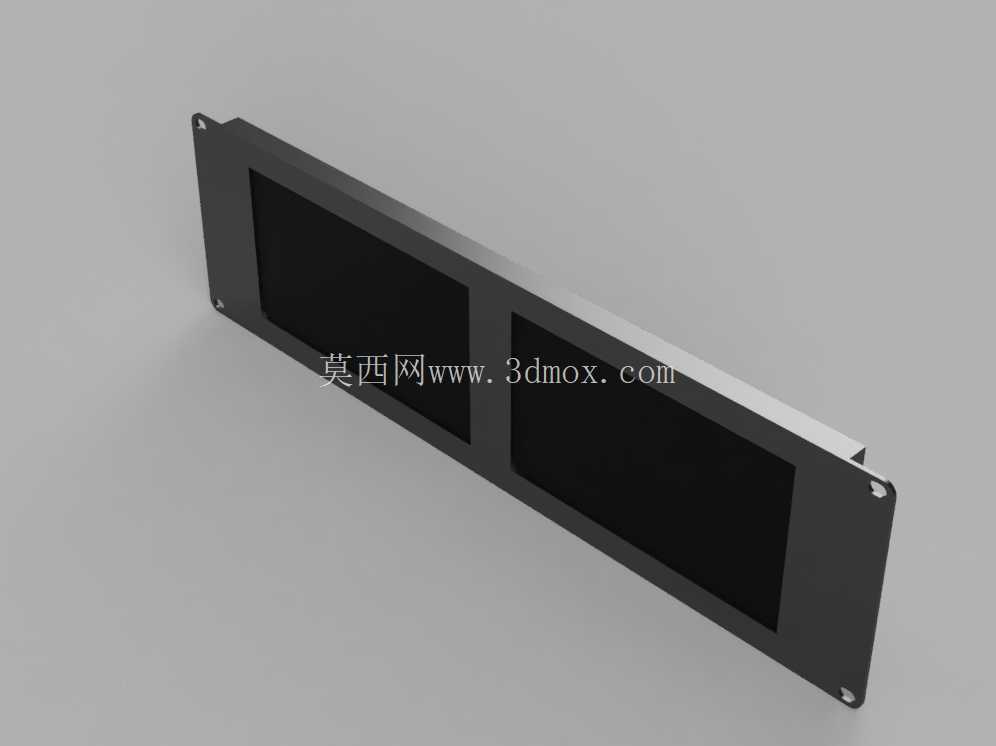

　　设备正面采用双屏横向排布的布局，两块显示面板的显示区域做了等距居中设计，面板边框的宽度控制在兼顾结构强度与屏占比的区间，既不会因为边框过窄导致壳体边缘强度不足，在日常运维插拔线缆时出现磕碰碎裂，也不会因为边框过宽挤占显示区域，影响监看效率。面板表面做了哑光黑色的表面处理，避免演播室环境灯光在屏幕周边形成反光，干扰值班人员对波形和画面的判断。从功能适配的结构设计来看，设备内部预留了SDI信号处理板卡的安装空间，板卡安装位做了导向槽设计，后期维护更换板卡时可以直接沿槽位插拔，不需要完全拆解设备壳体，后部的接口区域对应板卡位置做了精准的开口预留，接口边缘做了翻边处理，避免长期插拔线缆时割伤线缆绝缘层，同时接口排布间距满足常规BNC接头的插拔操作空间，不会出现相邻接口接头互相干扰无法插紧的问题。

　　设备的散热结构采用被动散热为主的设计思路，壳体侧面和后部预留了对应通风开孔，开孔位置避开内部板卡的发热元件集中区域，形成自然对流的散热风道，不需要额外加装散热风扇，避免风扇运行带来的震动和噪音影响演播室的拾音环境，同时也减少了风扇故障带来的设备运维点。在结构细节上，屏幕与前面板的连接采用缓冲垫设计，在设备运输或者机柜受到外力震动时，缓冲垫可以吸收大部分冲击能量，避免屏幕玻璃受震开裂，前面板与主体壳体的连接采用隐藏式螺丝固定，保证正面外观的整体性，不会因为外露螺丝积累灰尘难以清理，同时也避免螺丝凸起影响设备在机柜内的并排安装。

　　这类设备在实际使用中，通常会多台并排安装在转播车或者演播室的设备机柜中，所以壳体的宽度尺寸严格控制在标准机架宽度的公差范围内，相邻设备安装时不会出现挤压干涉，设备底部预留了接地柱的安装位置，满足广电系统的设备接地要求，避免信号传输过程中出现静电干扰影响波形监测的准确性。从设计思路上，整个结构优先保障设备在长期连续运行场景下的可靠性，所有结构件的折弯圆角都做了安全处理，没有尖锐的边角，避免运维人员操作时被划伤，内部走线的位置预留了线卡固定点，所有内部连接线都可以通过线卡固定在壳体上，不会因为设备运输震动导致线缆松脱，影响信号传输稳定性。双屏的设计可以让设备同时实现两路信号的波形监测与画面监看，不需要额外占用更多的机架U位，在机柜空间紧张的转播车场景下，这种集成化的结构设计可以大幅提升机柜空间利用率，减少设备堆叠带来的布线混乱问题。设备的壳体采用钣金折弯加工的工艺，所有折弯角度都控制在钣金加工的常规公差范围内，不需要特殊的定制工艺即可实现批量生产，有效控制加工成本，同时钣金材质的结构强度可以满足机架安装的承重要求，长期使用不会出现壳体变形导致的屏幕移位、接口对位不准等问题。
