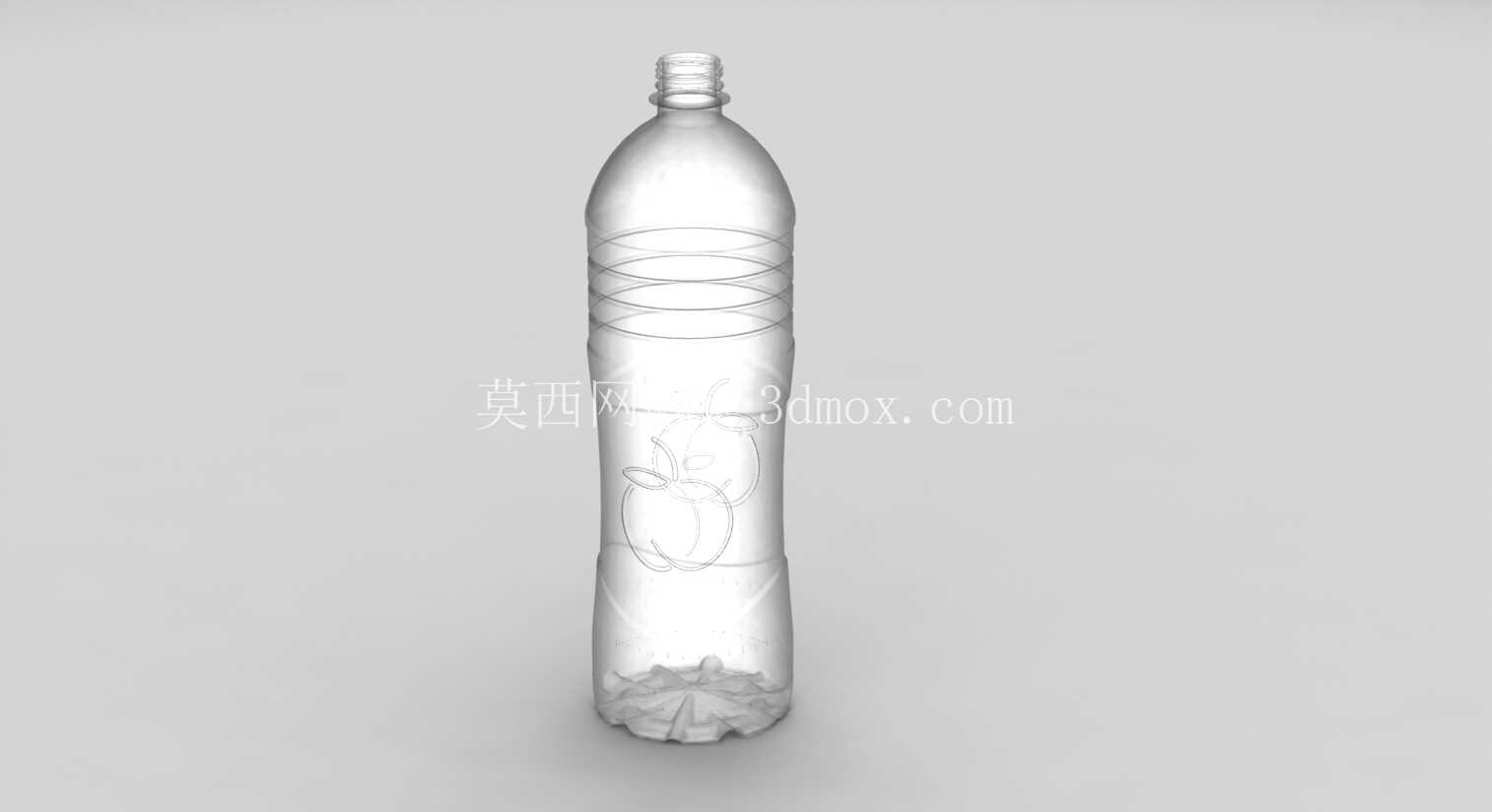

1.25升桃味PET吹塑水瓶结构设计

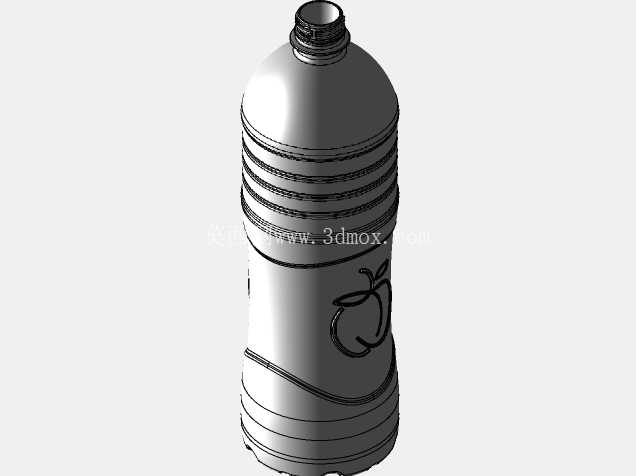

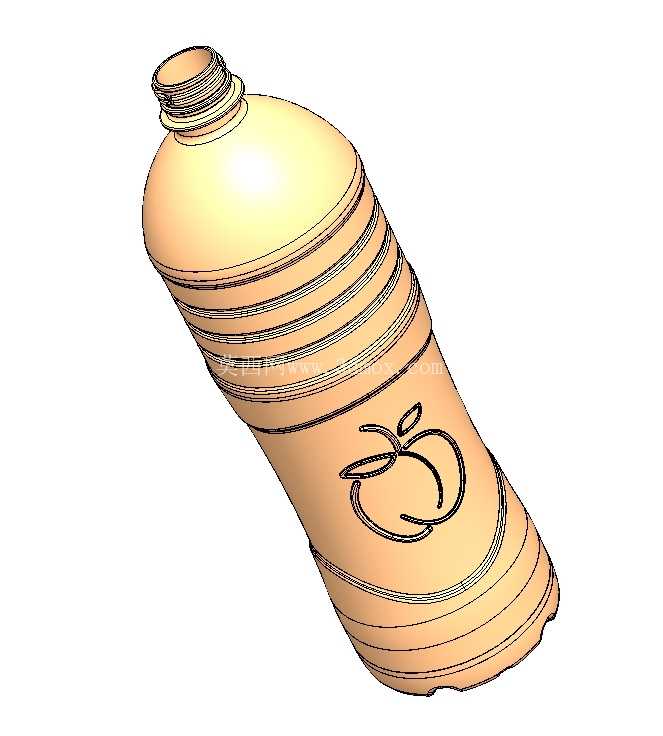

　　日常快消饮品的包装容器设计，始终是吹塑成型工艺落地的典型场景，这款1.25升容量的桃味饮品PET瓶，从结构逻辑到外形细节，完全围绕量产吹塑工艺、终端使用体验、运输堆叠要求三个核心维度展开设计。做这类吹塑容器的三维建模时，首先要明确拉伸吹塑的工艺边界：瓶身的壁厚分布不能出现突变区域，否则在型坯拉伸阶段会出现局部过薄导致的成型缺陷，或是局部过厚带来的材料浪费。瓶身周向分布的环形凹槽，并不是单纯的装饰纹路，每一道槽的圆弧半径、槽深都经过计算——一方面在吹塑冷却阶段，环形结构可以提升瓶身的环向刚度，避免灌装后内压变化导致瓶身鼓胀变形，另一方面在自动化灌装线上，这些凹槽可以和输送线的导向轮形成稳定配合，减少高速输送时的瓶身偏转、卡瓶概率。

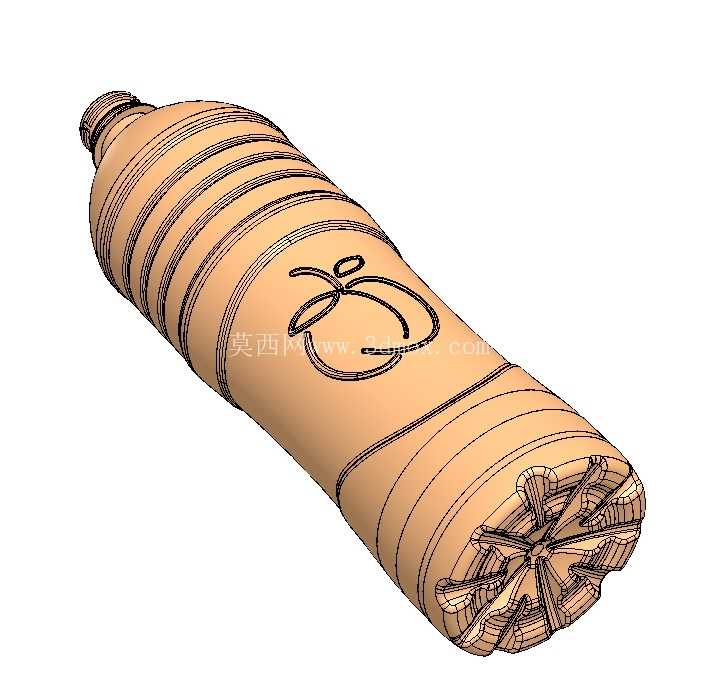

　　瓶身中段的品牌标识区域做了微凹的沉台设计，建模时特意将沉台边缘做了R1.2的圆角过渡，避免吹塑时该区域出现应力集中，同时后续贴标工序中，标签可以完全贴合在沉台平面内，不会因为运输摩擦导致标签卷边脱落。瓶底的花瓣式结构是这类大容量PET瓶的核心设计点，不同于小容量水瓶的平底结构，1.25升规格的瓶体灌装后整体重量超过1.3kg，堆叠时底层瓶需要承受上方多层货品的垂直载荷，花瓣式的多支撑筋结构可以将垂直载荷均匀分散到每个支撑脚，每个支撑脚的拔模斜度设置为3度，既保证吹塑后脱模顺畅，也能让瓶体放置在平面时保持足够的稳定性，不会出现放置倾斜的问题。同时花瓣结构的内凹空间可以在灌装后热胀冷缩时提供足够的形变余量，避免瓶底因为内压变化向外凸起导致放置不稳。瓶口部分采用标准的PCO1881瓶口结构，和市面上主流的碳酸饮料、饮用水瓶盖完全通用，建模时严格匹配瓶口的螺纹导程、密封环直径、防盗环卡扣尺寸，不需要额外开制新的瓶盖模具，直接适配现有供应链的标准件，大幅降低量产时的配件采购成本。瓶肩位置做了渐变的圆弧过渡，从瓶口的小直径平滑过渡到瓶身的最大直径，这个区域的壁厚是整个瓶身最厚的部分，因为灌装、搬运过程中瓶肩是受力集中的区域，足够的壁厚可以避免搬运时出现瓶肩凹陷变形。

　　从实际应用场景来看，这款瓶型适配常温果味饮品的灌装生产线，整体高度控制在300mm以内，瓶身最大直径88mm，可以直接适配现有标准规格的塑料周转箱、自动售货机货道，不需要对现有仓储、运输、售卖设备做任何改造。建模过程中所有的曲面都做了G2连续处理，避免吹塑成型后表面出现棱线、凹痕等外观缺陷，瓶身的所有转角都做了不小于R0.8的圆角处理，既符合吹塑工艺的成型要求，也能避免用户握持时出现硌手的问题。周向的环形凹槽间距经过反复调整，间距设置为22mm，刚好适配成年人手掌的握持宽度，用户单手握持时手指可以自然卡在凹槽内，即使瓶身表面有冷凝水也不容易打滑。

　　从结构验证的角度，建模完成后可以通过模流分析模拟型坯拉伸的整个过程，调整不同区域的壁厚分布，在保证瓶体整体刚度满足要求的前提下，将单瓶的PET原料用量控制在合理区间，平衡包装成本和结构性能。这类大容量饮品瓶的设计，从来不是单纯的外观造型工作，每一处曲面、每一条加强筋、每一个圆角的参数，都要同时兼顾工艺可行性、供应链通用性、终端使用体验、运输堆叠可靠性多个维度的要求，任何一个参数设置不合理，都会在量产阶段或是终端使用环节出现问题。比如如果瓶身环形槽的深度过深，吹塑时槽底位置会因为拉伸过度出现壁厚过薄，灌装后容易出现开裂；如果槽深过浅，又起不到加强刚度和防滑握持的作用。瓶底花瓣结构的支撑脚高度如果设置过高，会导致瓶体重心上移，放置稳定性下降；如果高度过低，又无法提供足够的形变余量来适应内压变化。瓶口的密封环尺寸如果出现0.1mm的偏差，就可能导致灌装后出现漏液的问题，或是瓶盖拧开时扭矩过大影响用户体验。
