移动式质子交换膜燃料电池氨裂解制氢装置

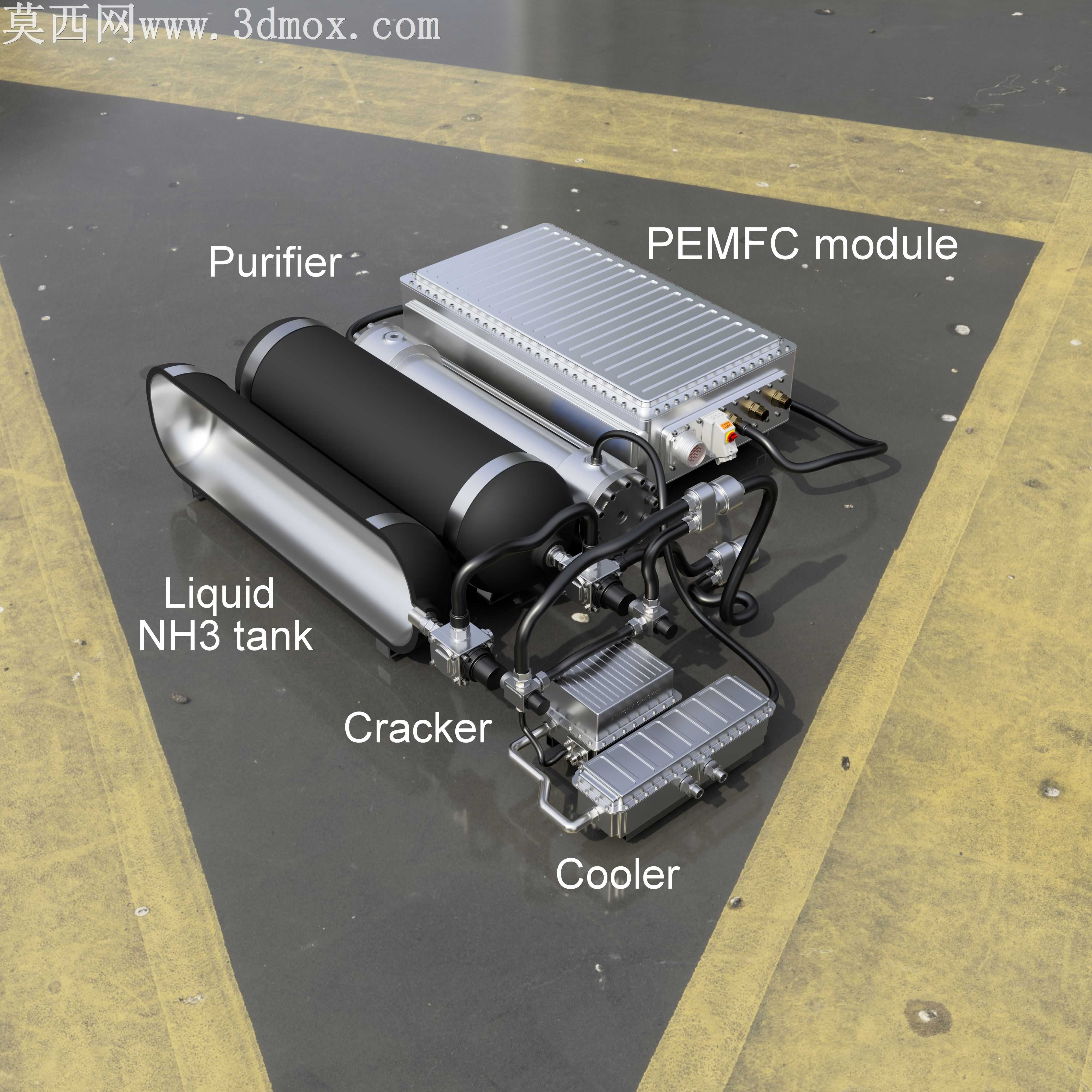

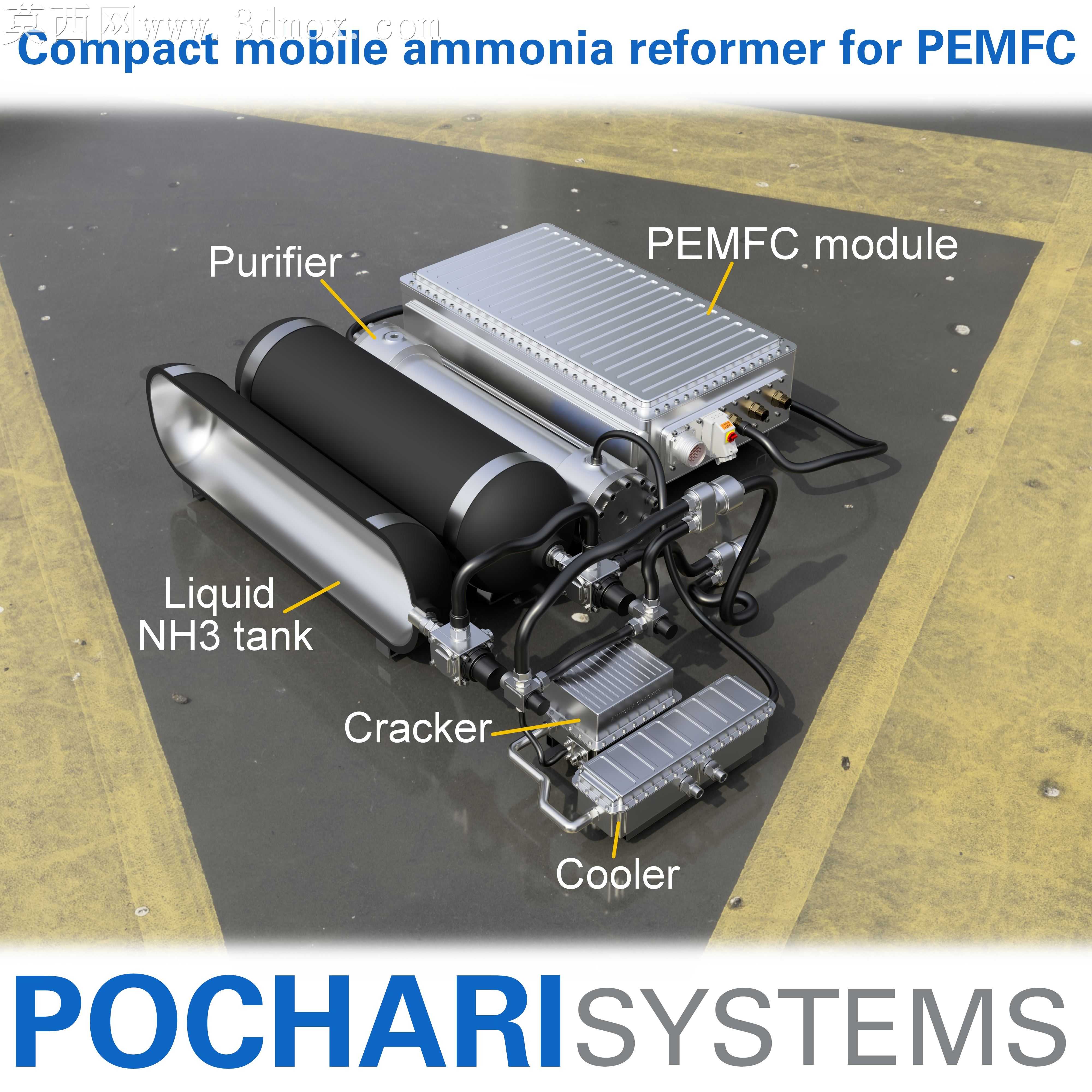

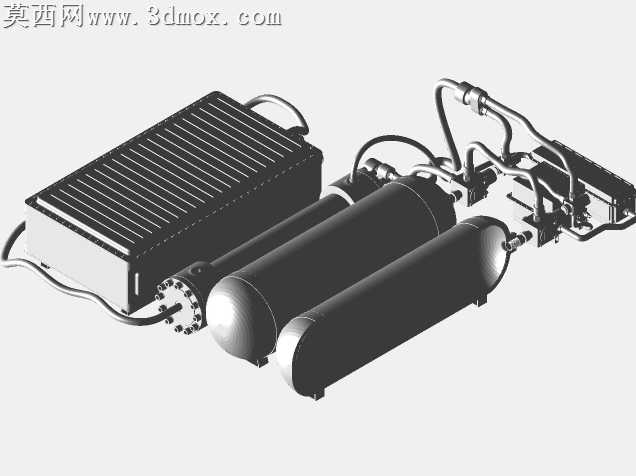

本作品为面向移动供能场景的紧凑型氨裂解供氢燃料电池系统三维建模成果，整体采用模块化布局设计，在三维建模过程中严格还原各功能单元的结构逻辑与装配关系，通过精细化建模呈现整套装置的紧凑集成特性。建模阶段首先完成整体布局规划，将液氨储罐、氨裂解反应器、冷却单元、氢气净化模块、质子交换膜燃料电池模块五大核心组件按照流体流向与功能衔接逻辑排布，各模块间的管路连接、线路走向均按照实际流体传输与电气连接逻辑搭建，还原真实的介质流通路径。材质渲染层面，针对不同部件的物理属性匹配对应材质：液氨储罐采用高强度金属罐体搭配黑色防护包覆层的材质表现，还原高压储氨容器的结构质感；氨裂解反应器与冷却器采用金属散热翅片的材质表现，突出换热结构的细密鳍片特征；燃料电池模块呈现金属极板与封装壳体的复合材质质感，管路部分区分高压气管、冷却液管路的不同材质表现，地面场景采用带磨损痕迹的硬质地面材质，搭配光影渲染强化整套装置的真实工业质感。结构设计上，整套装置围绕移动应用场景的紧凑化需求搭建，将储氨单元卧式布置于装置侧部，裂解与冷却单元紧邻储氨单元布置以缩短输氨路径，净化模块与燃料电池模块集成布置于装置上部，最大化压缩整体占用空间，各模块间预留合理的装配与检修间隙，还原小型化移动供氢发电系统的集成设计思路。建模过程中对各功能部件的细节进行了精细化还原，包括裂解单元的加热结构、冷却器的散热鳍片排布、净化模块的膜分离组件结构、燃料电池的电堆封装细节，以及各连接部位的接头、固定件结构，通过渲染呈现出各部件的材质差异与结构层次，完整展现移动式氨裂解供氢燃料电池系统从储氨、裂解、冷却、净化到发电的全流程结构组成，直观呈现该类紧凑型氢能供能装置的集成设计逻辑与结构特征。
