可调式砂带磨床抛光适配装置结构设计

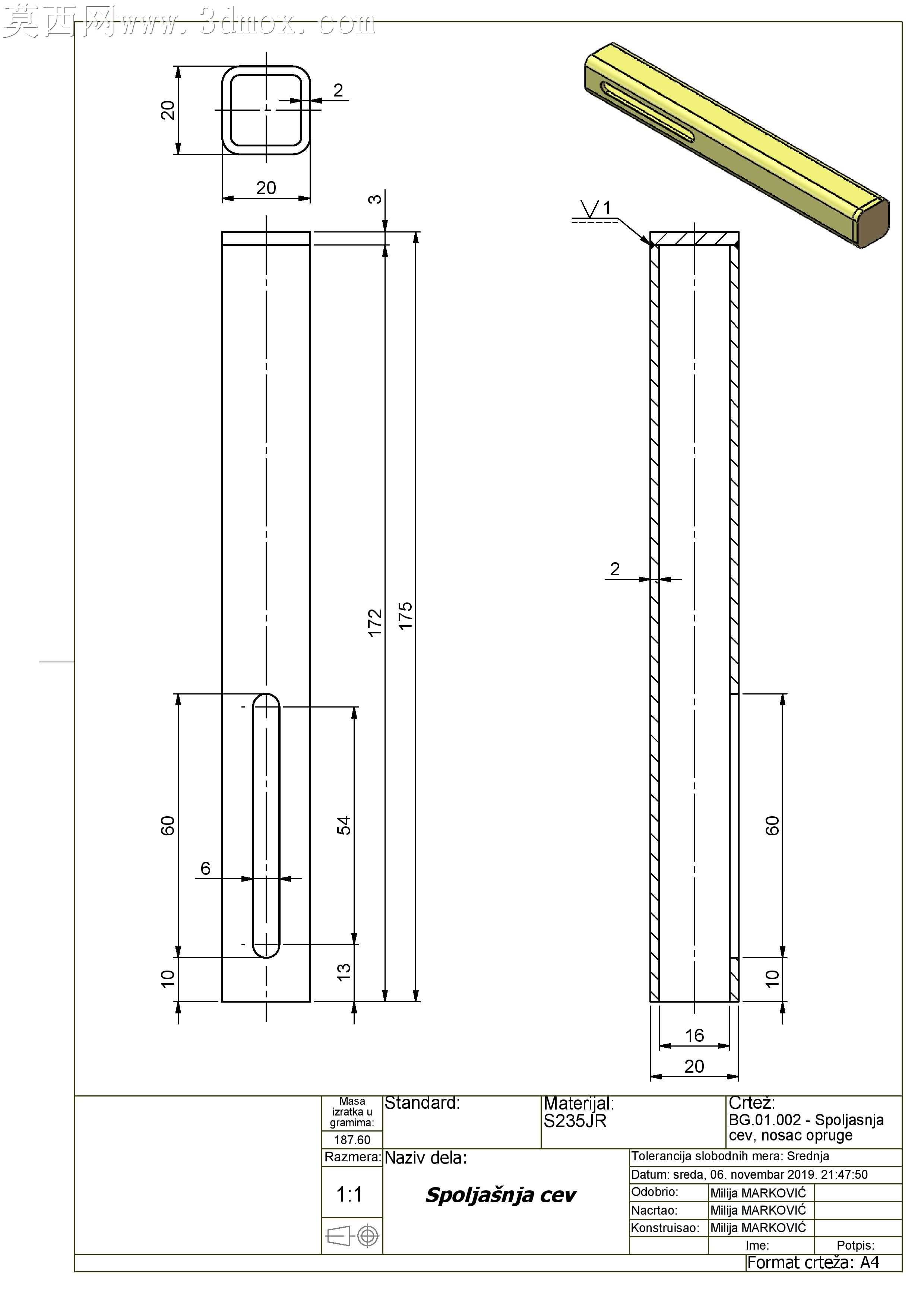

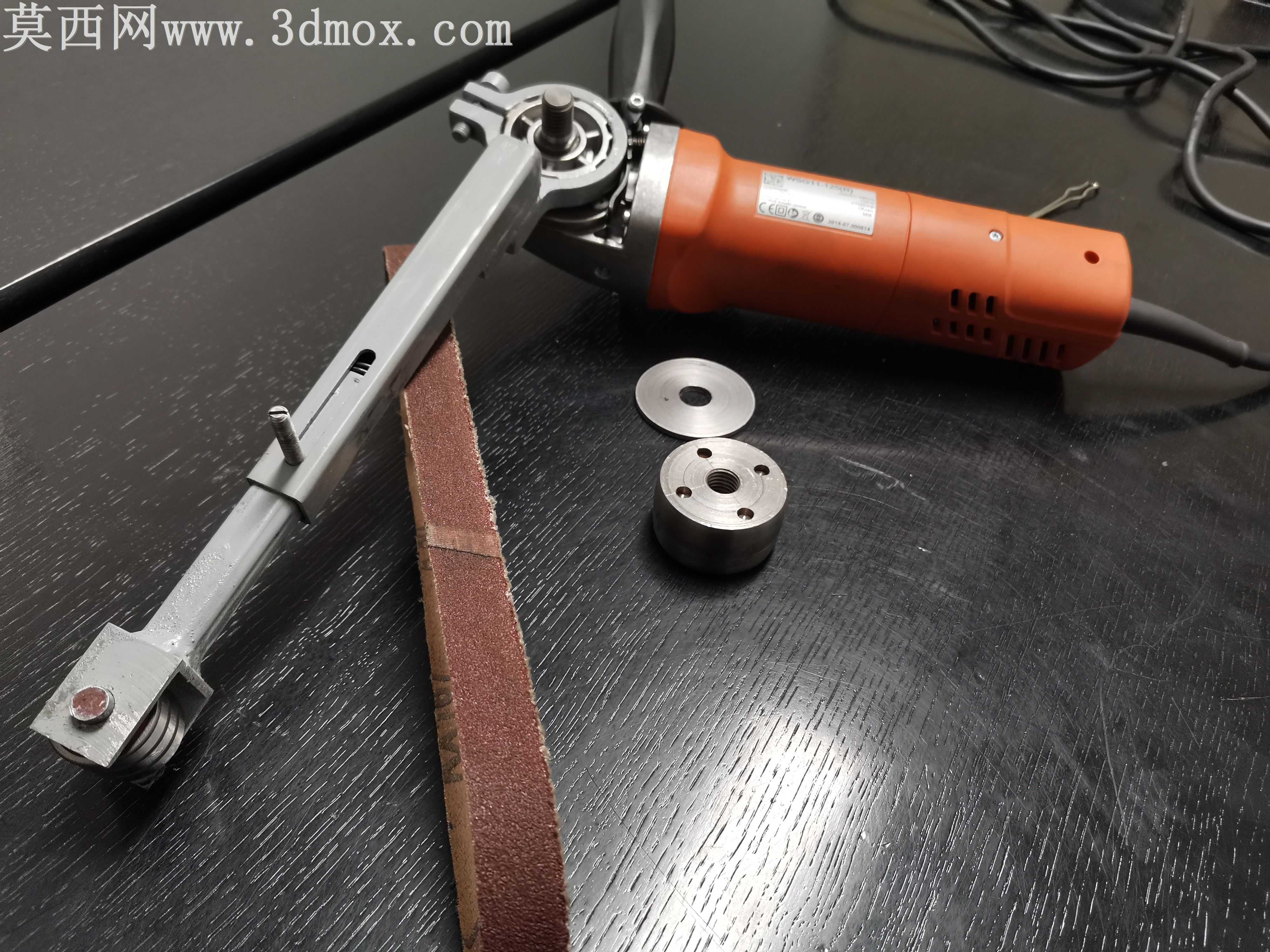

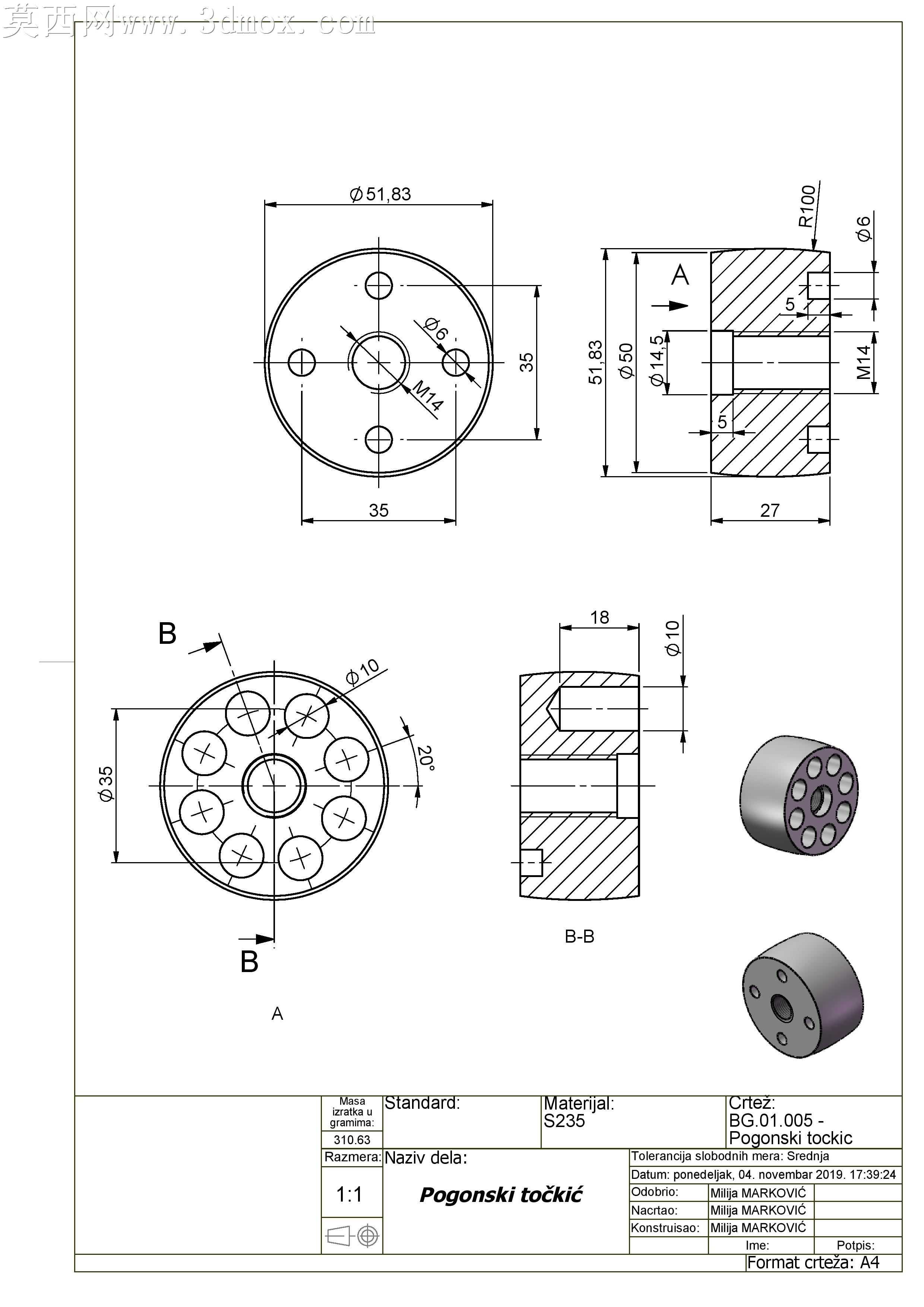

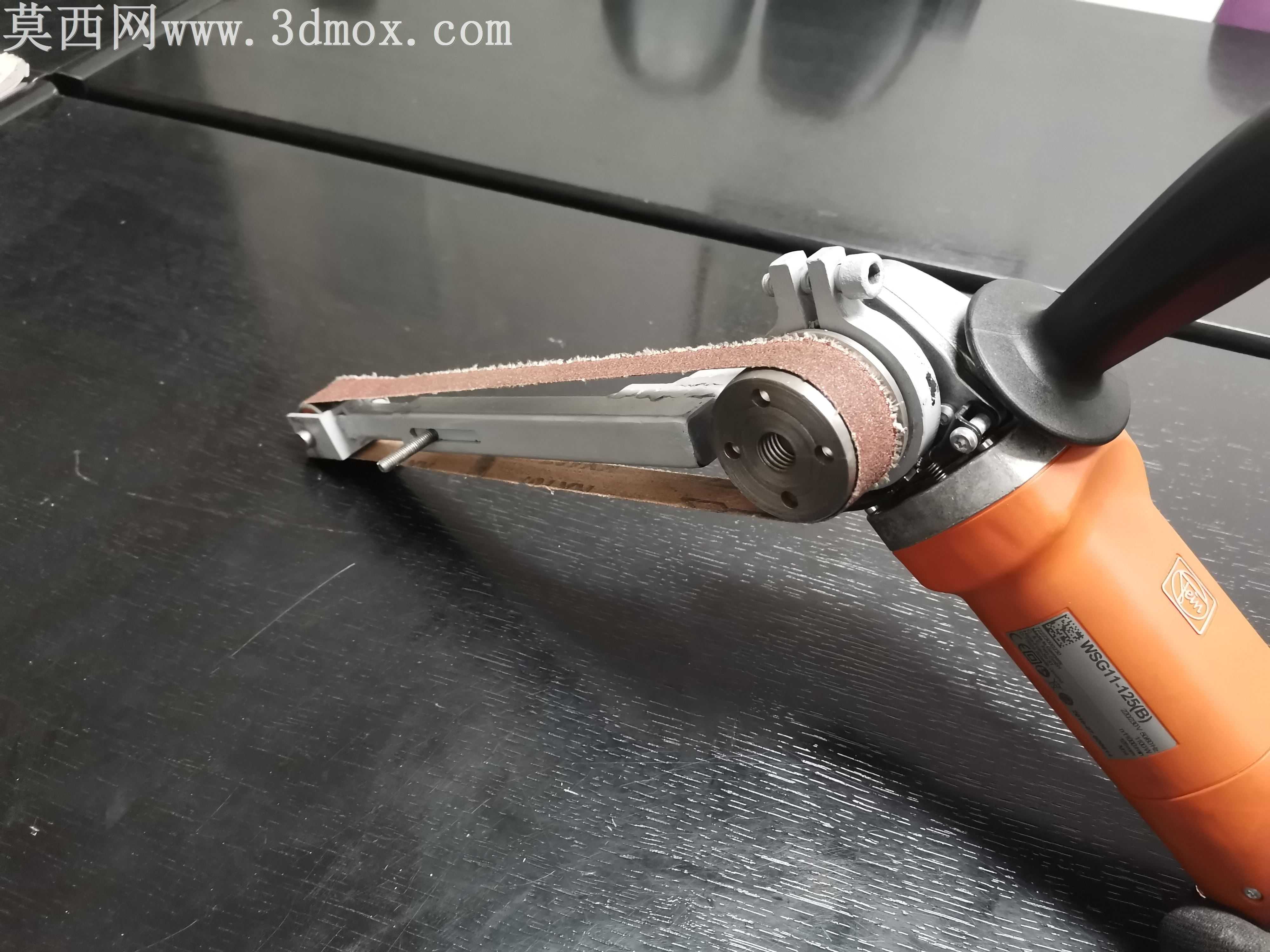

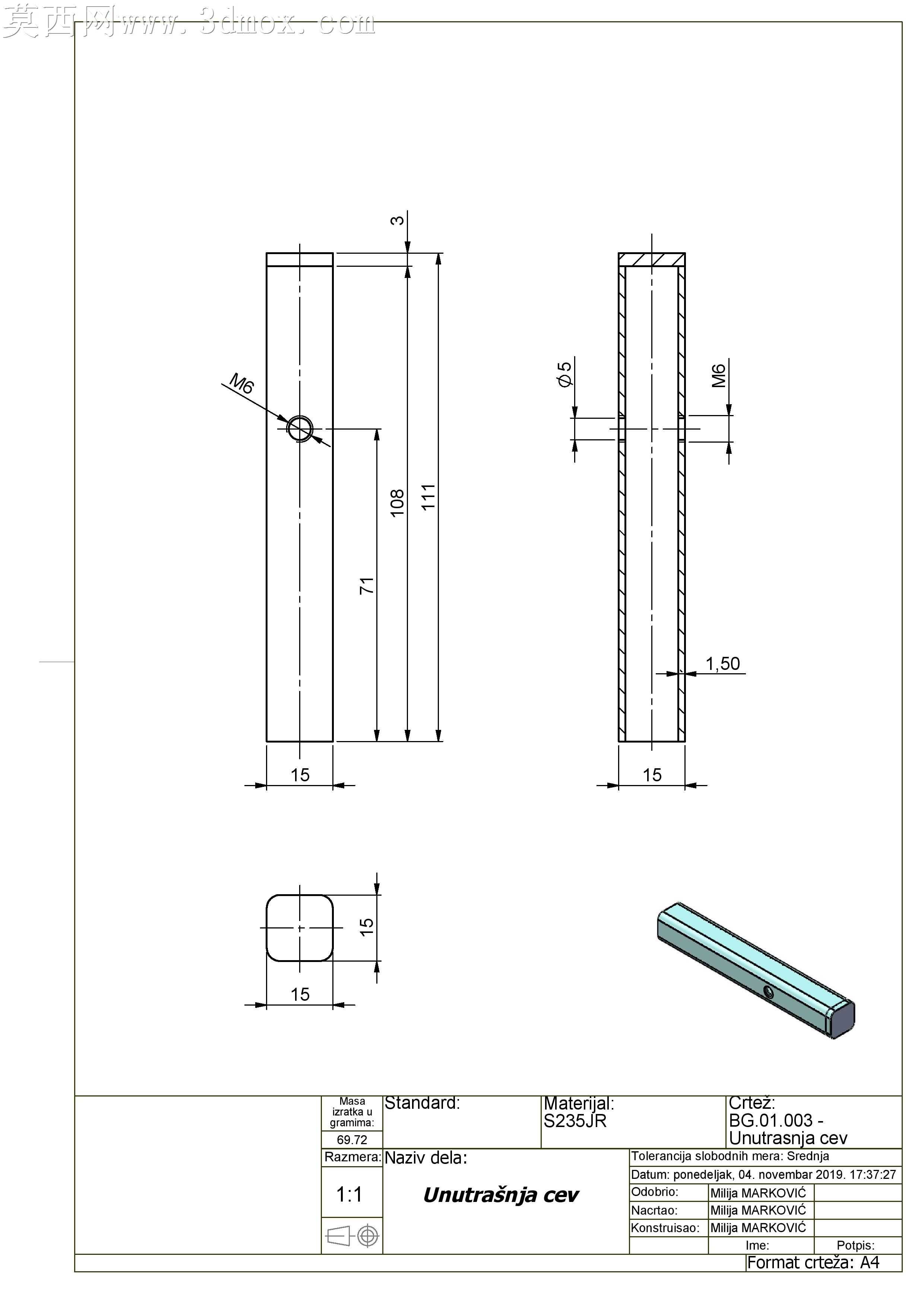

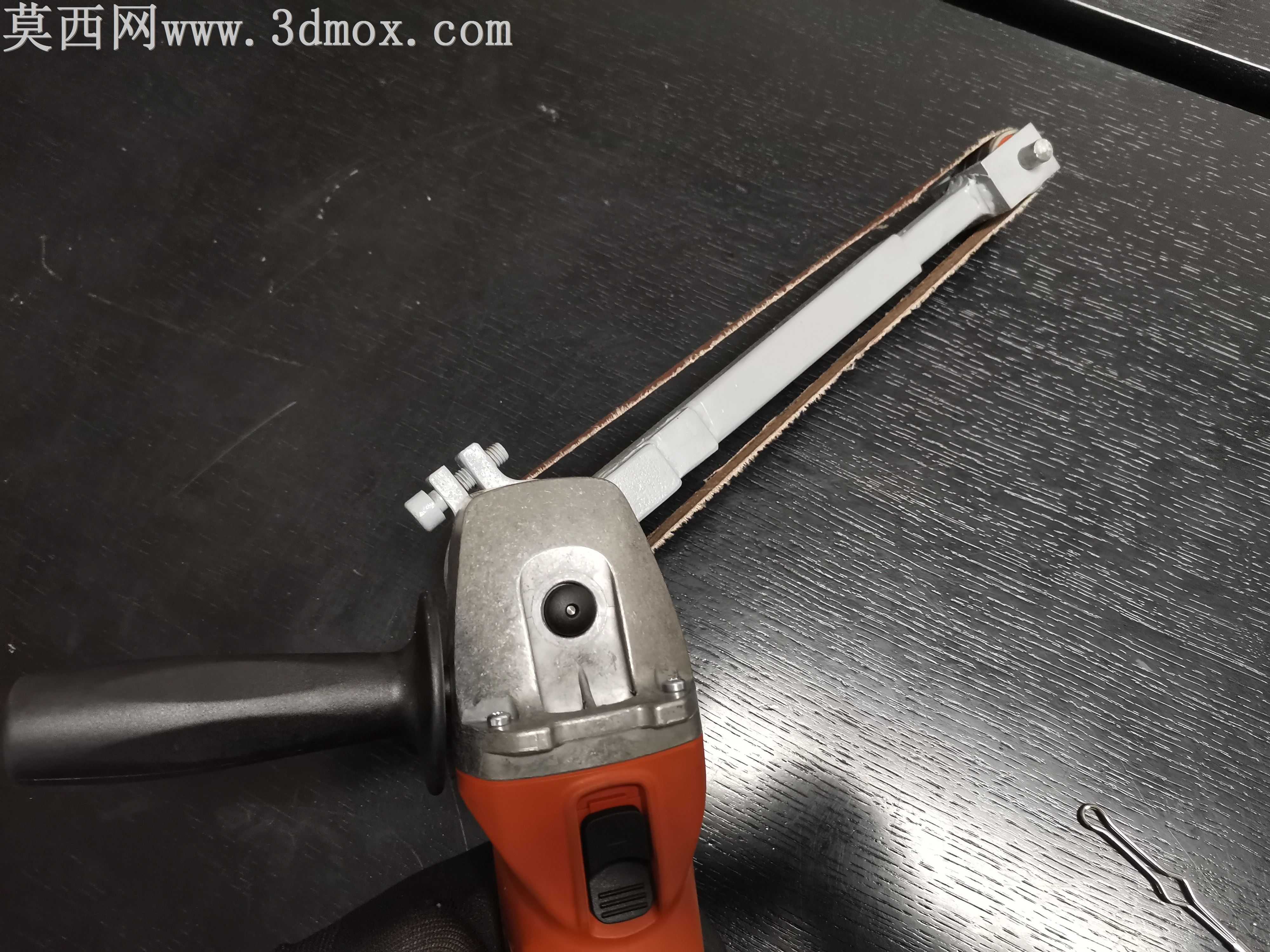

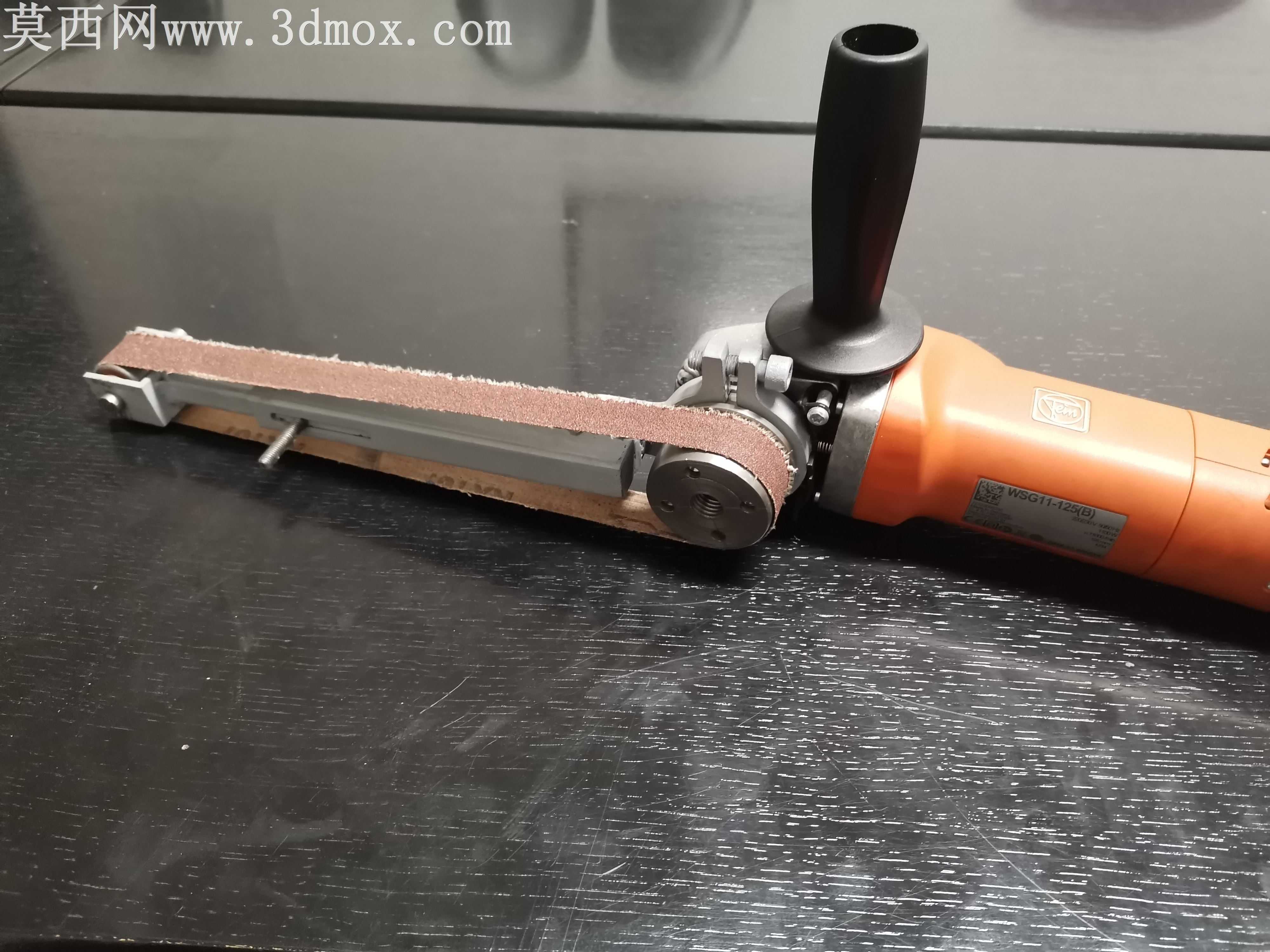

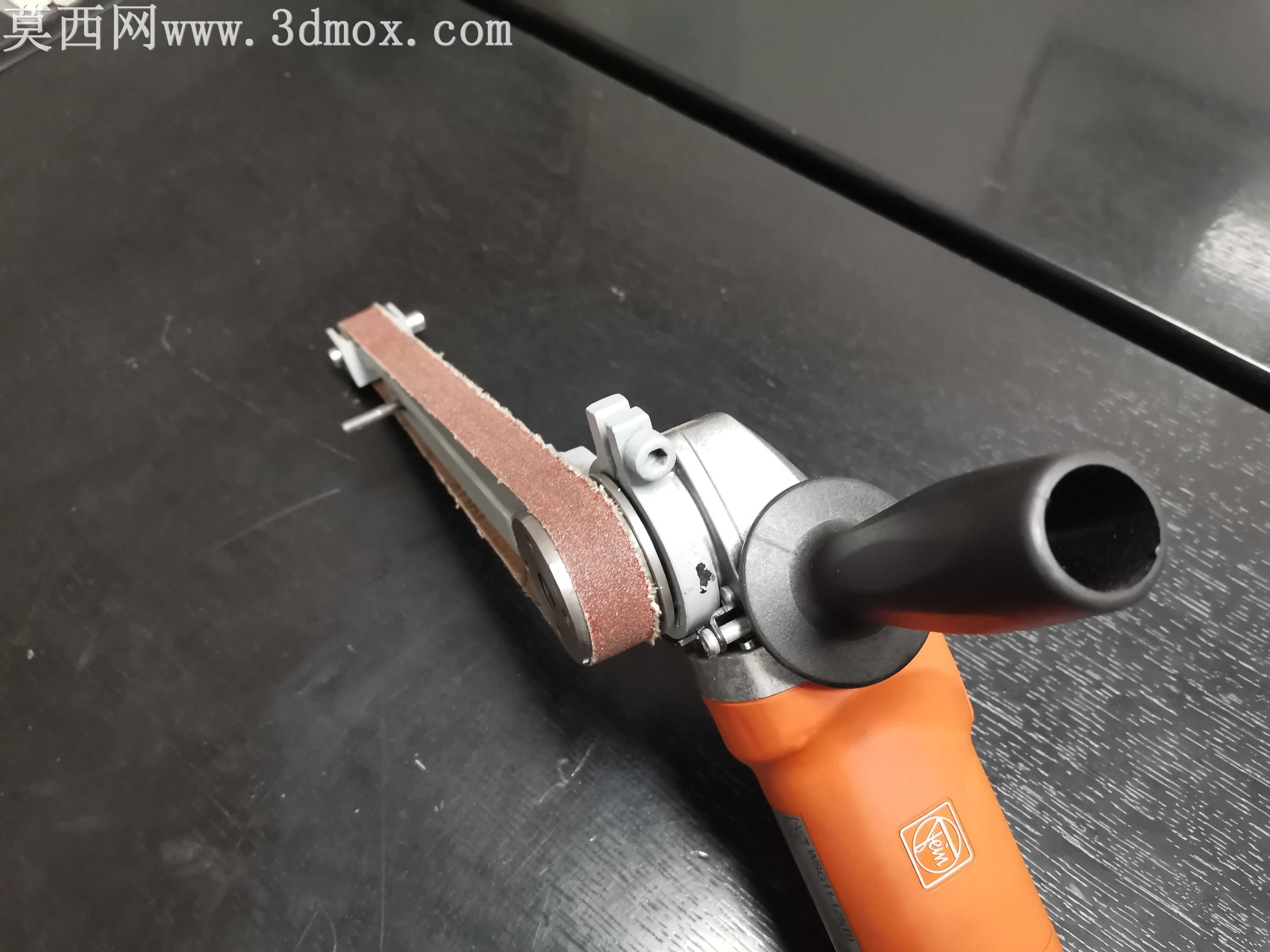

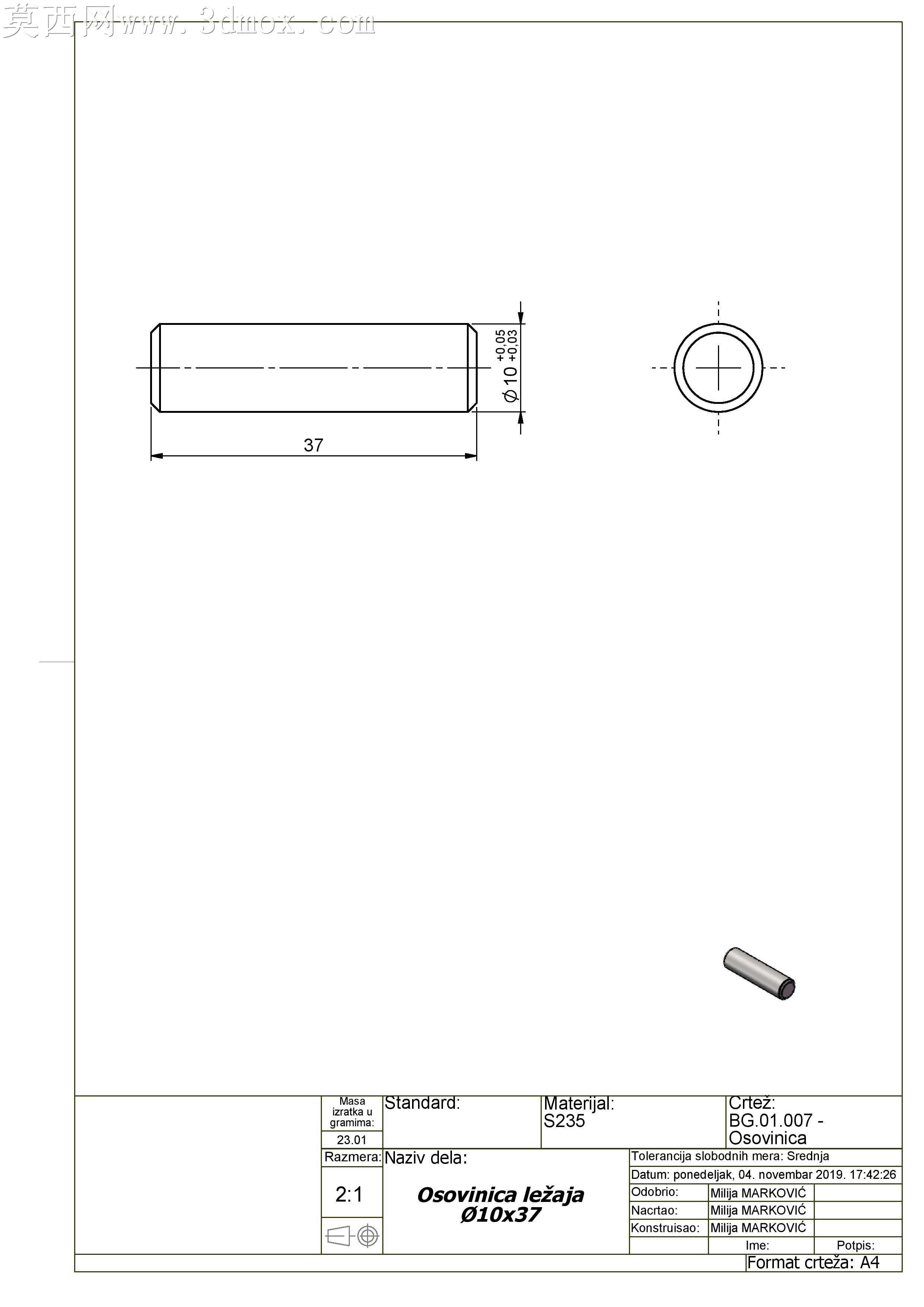

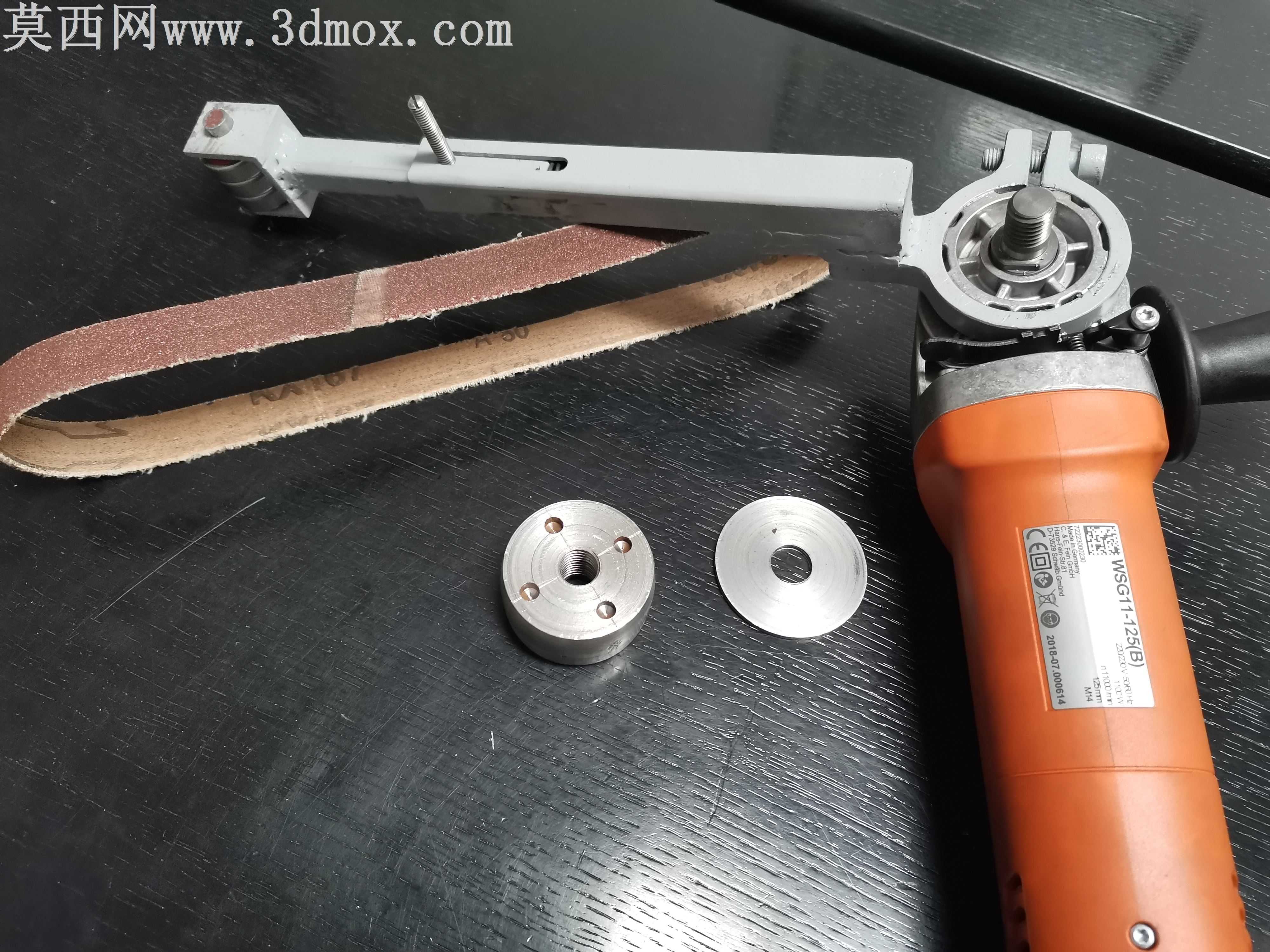

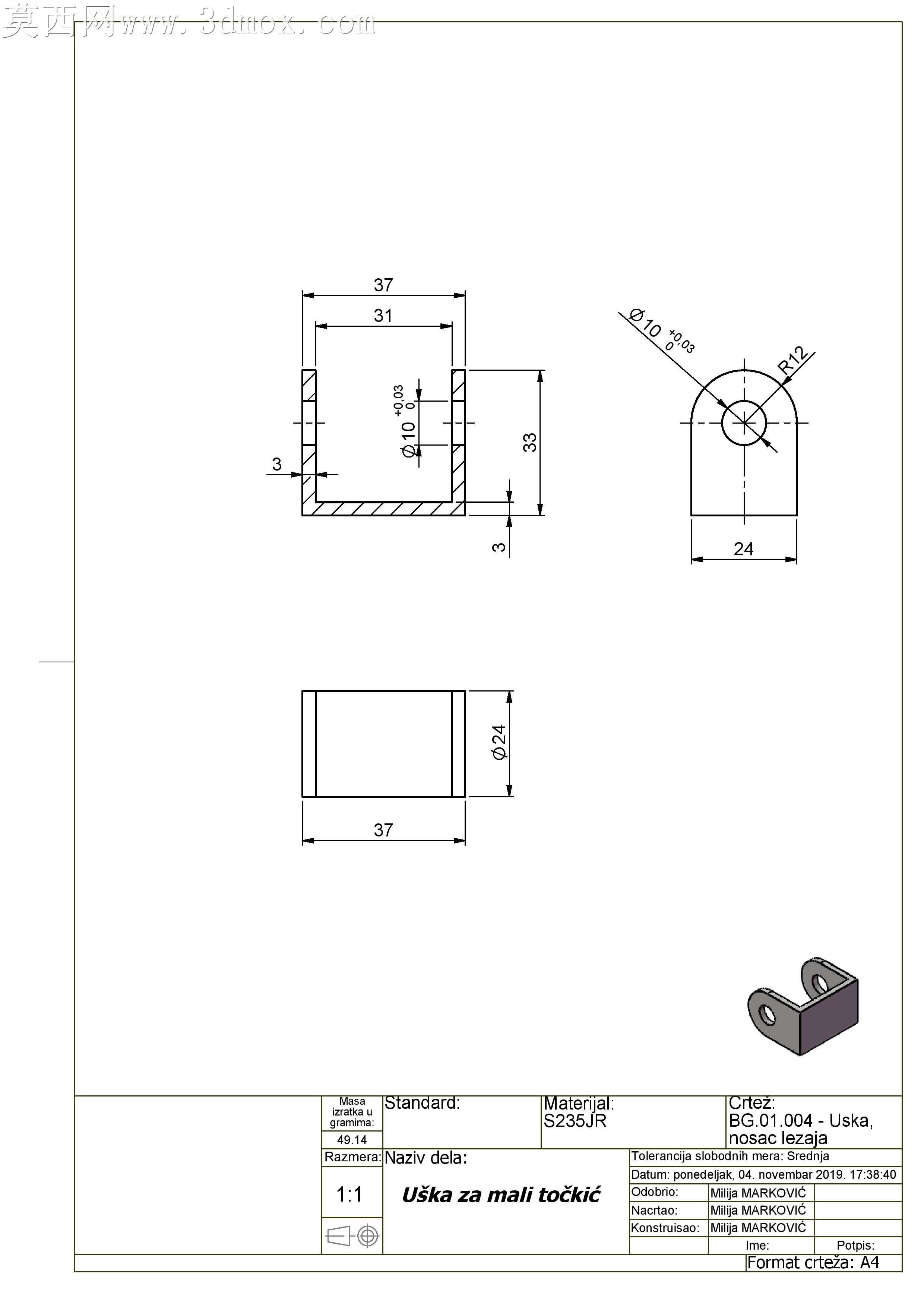

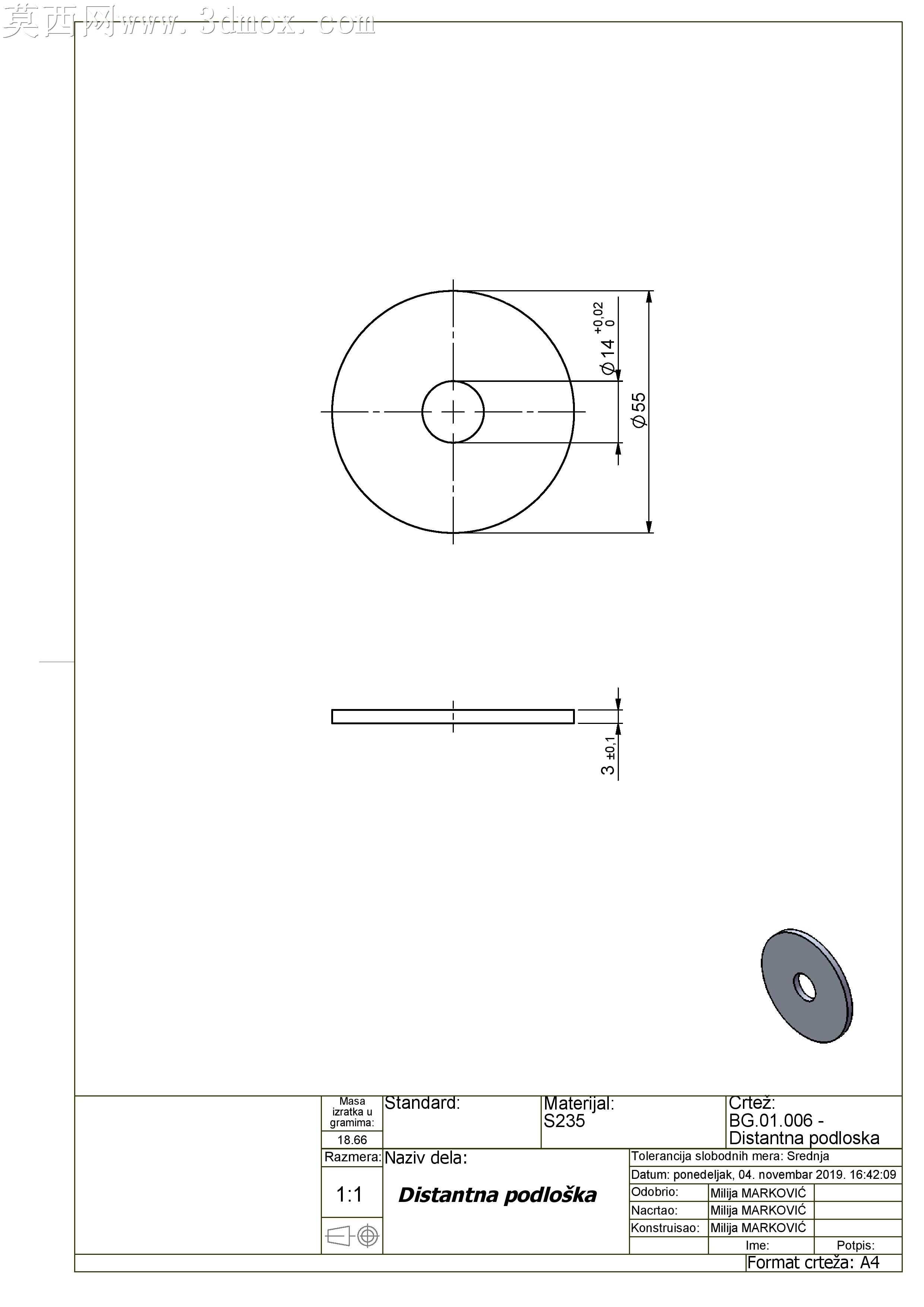

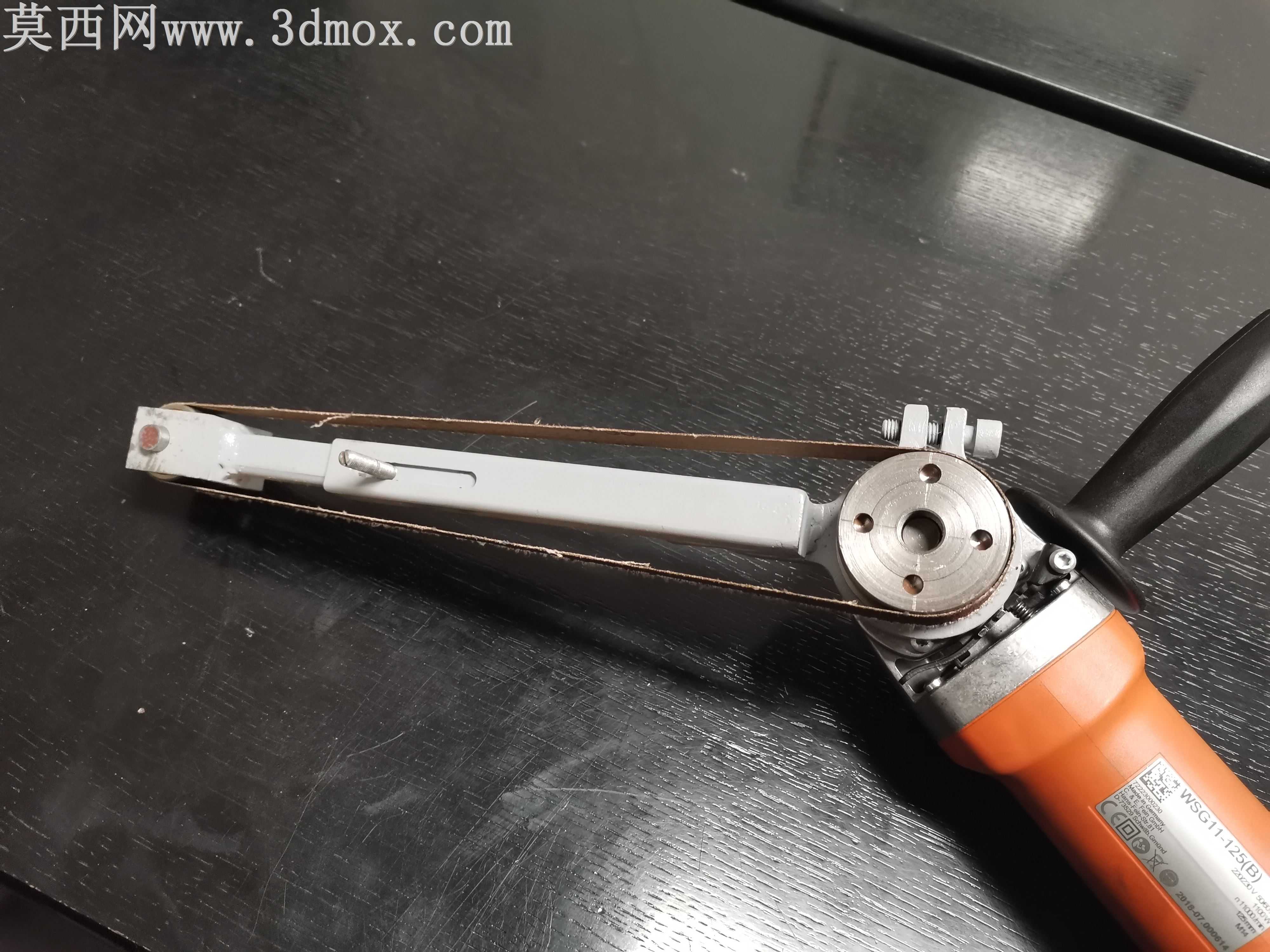

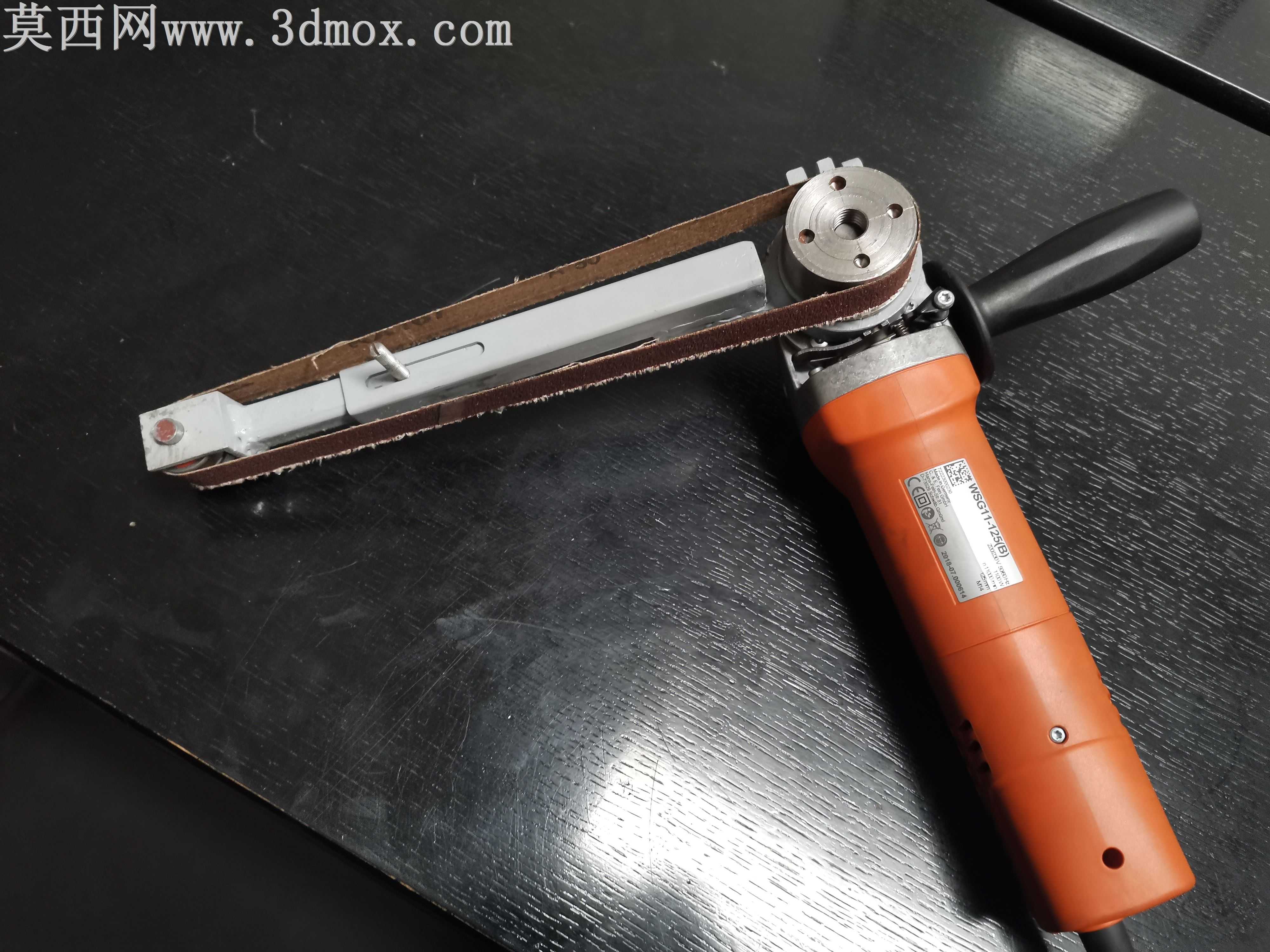

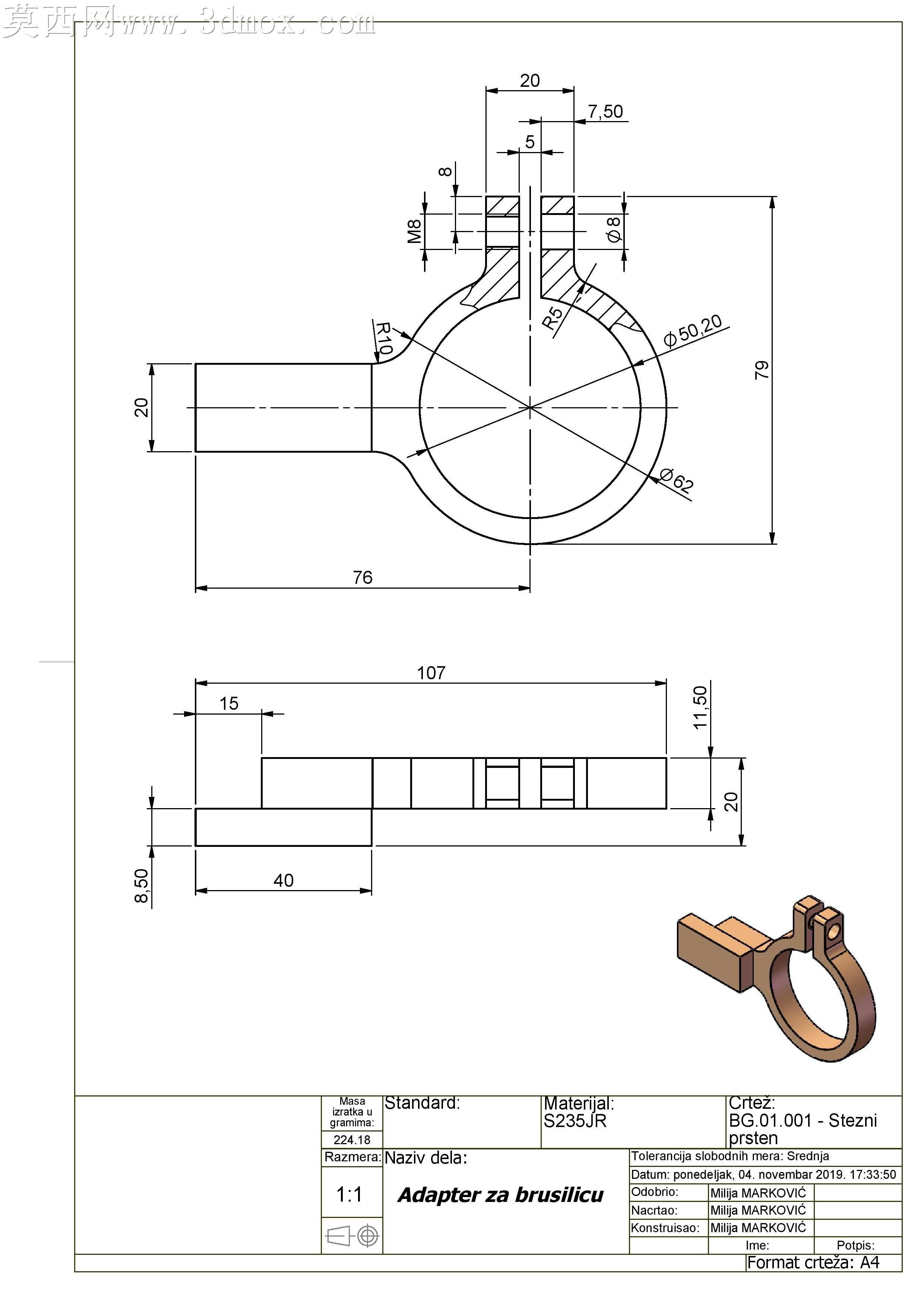

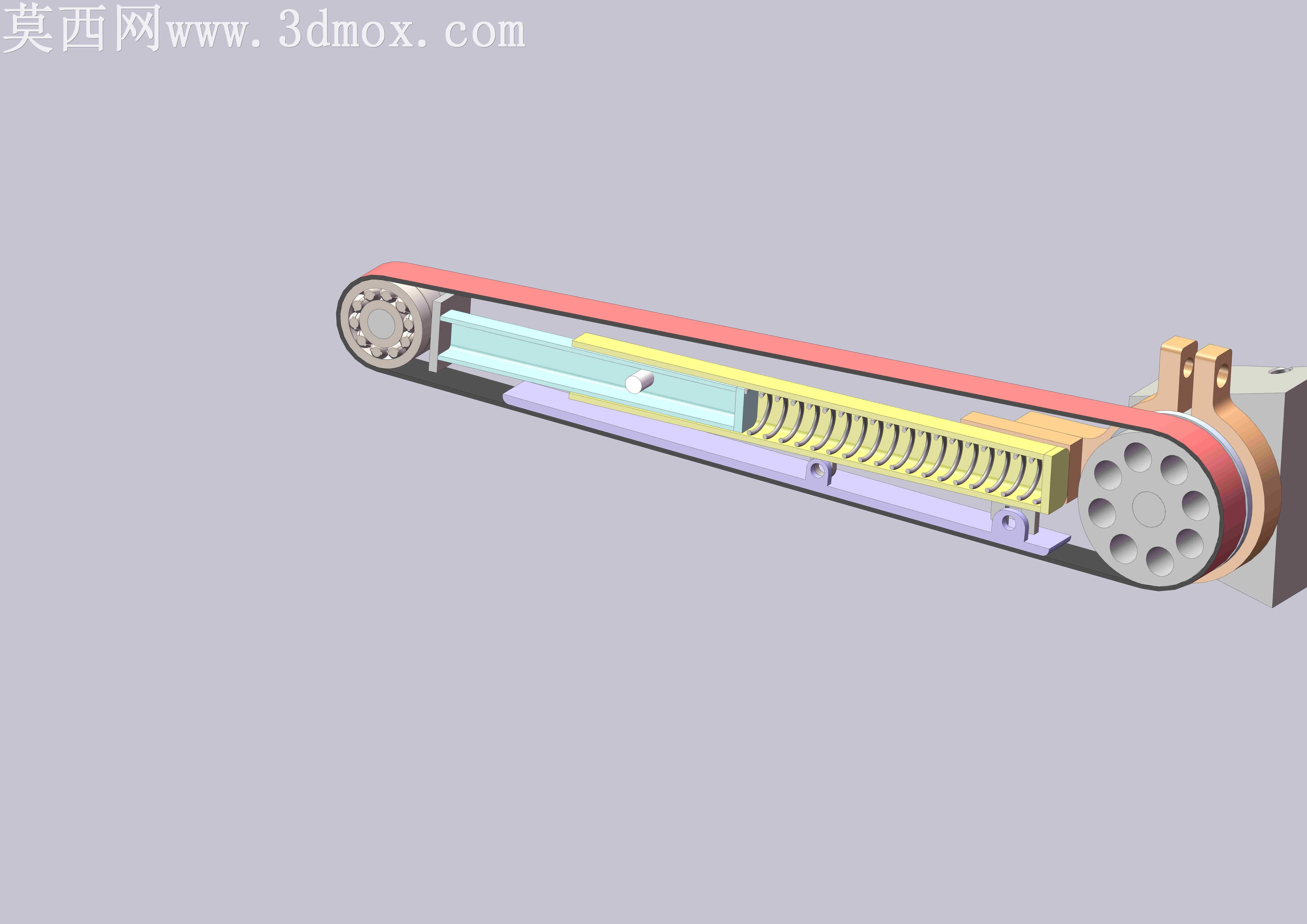

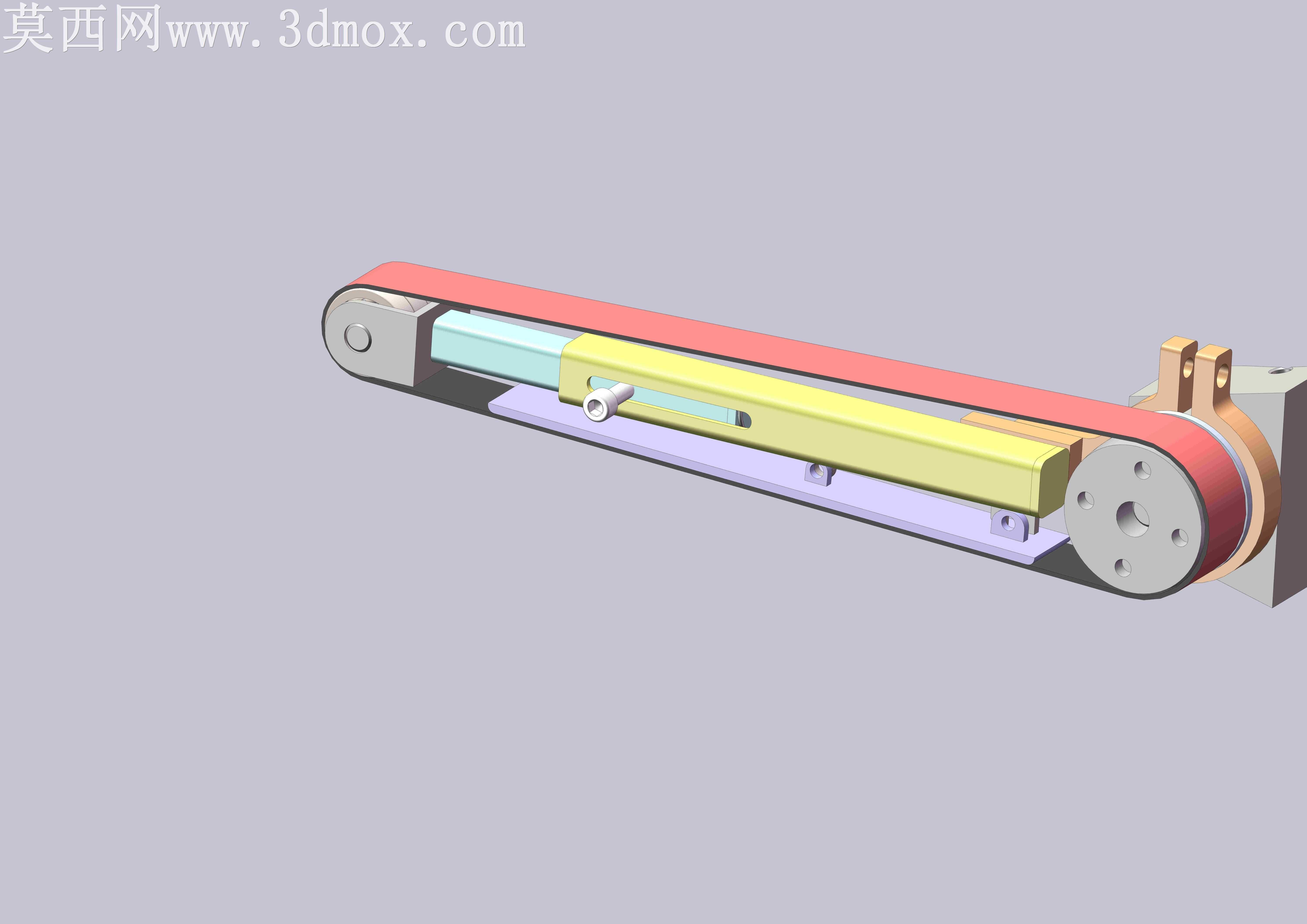

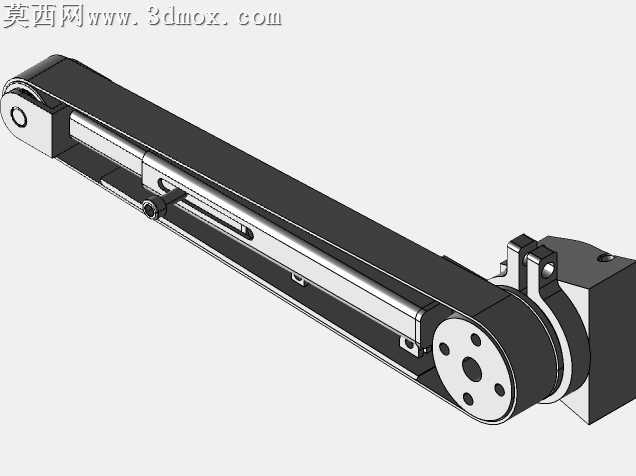

本装置为适配常规砂轮机拓展砂带磨削、抛光功能的专用适配结构，整体采用三维参数化建模完成全结构设计，建模过程中对各运动部件做了完整的装配干涉校验，确保各调节机构、传动部件的运动行程无卡滞、无结构冲突。模型渲染阶段针对不同功能部件赋予了差异化的材质表现：主动轮与从动轮的金属端面采用哑光钢材质，还原机加工金属件的磨砂质感；张紧调节滑座采用阳极氧化铝的浅黄金属质感，区分固定基座与活动调节部件；传动砂带采用红色耐磨橡胶材质，表面添加细微的磨砂纹理模拟真实砂带的磨料附着质感；固定安装基座采用铸铁哑光深灰材质，体现工装部件的厚重稳定属性；长度调节导轨采用淡紫色工程塑料与金属嵌件结合的材质表现，清晰区分滑动配合面与固定支撑面。结构设计上，该适配器采用两端轮系张紧布局，一端为与动力源连接的主动驱动轮，另一端为可调位置的从动张紧轮，中间设置可滑动的长度调节机构，可适配24英寸到27英寸（即610毫米到686毫米）区间内不同长度规格的环形砂带，满足不同加工场景下的砂带周长适配需求。张紧调节结构采用丝杠滑块式设计，通过旋转调节旋钮即可带动从动轮支座沿导轨滑动，实现砂带的张紧力微调，同时导轨侧面设置锁紧定位结构，张紧到位后可锁死滑块位置，避免磨削过程中砂带松弛跑偏。安装端设计有标准化的连接法兰，可直接固定在常规台式砂轮机的输出端侧方，无需对原有砂轮机做大规模改造即可快速完成装配，将原有砂轮的旋转动力传递给砂带主动轮，实现砂带的高速回转运动。整体结构设计兼顾了安装便捷性、调节灵活性与运行稳定性，所有配合面均预留了合理的装配公差，滑动部件之间设计有润滑储油槽结构，可有效降低长期调节使用过程中的磨损量，装置整体可覆盖金属件去毛刺、平面磨削、曲面抛光、焊缝打磨等多种加工场景，相比传统砂轮磨削具有接触面积大、磨削发热小、加工表面质量均匀的优势，适配不同目数的砂带即可完成从粗磨去料到精抛上光的全工序加工需求。建模过程中对所有标准件均做了简化等效处理，既保证了结构展示的完整性，也优化了模型的整体运行流畅度，各部件的连接关系、运动逻辑均与实际工装的工作原理完全一致，可直接用于结构验证、加工出图以及相关工装设计的参考方案。
