Xbox One手柄替换摇杆三维参考结构

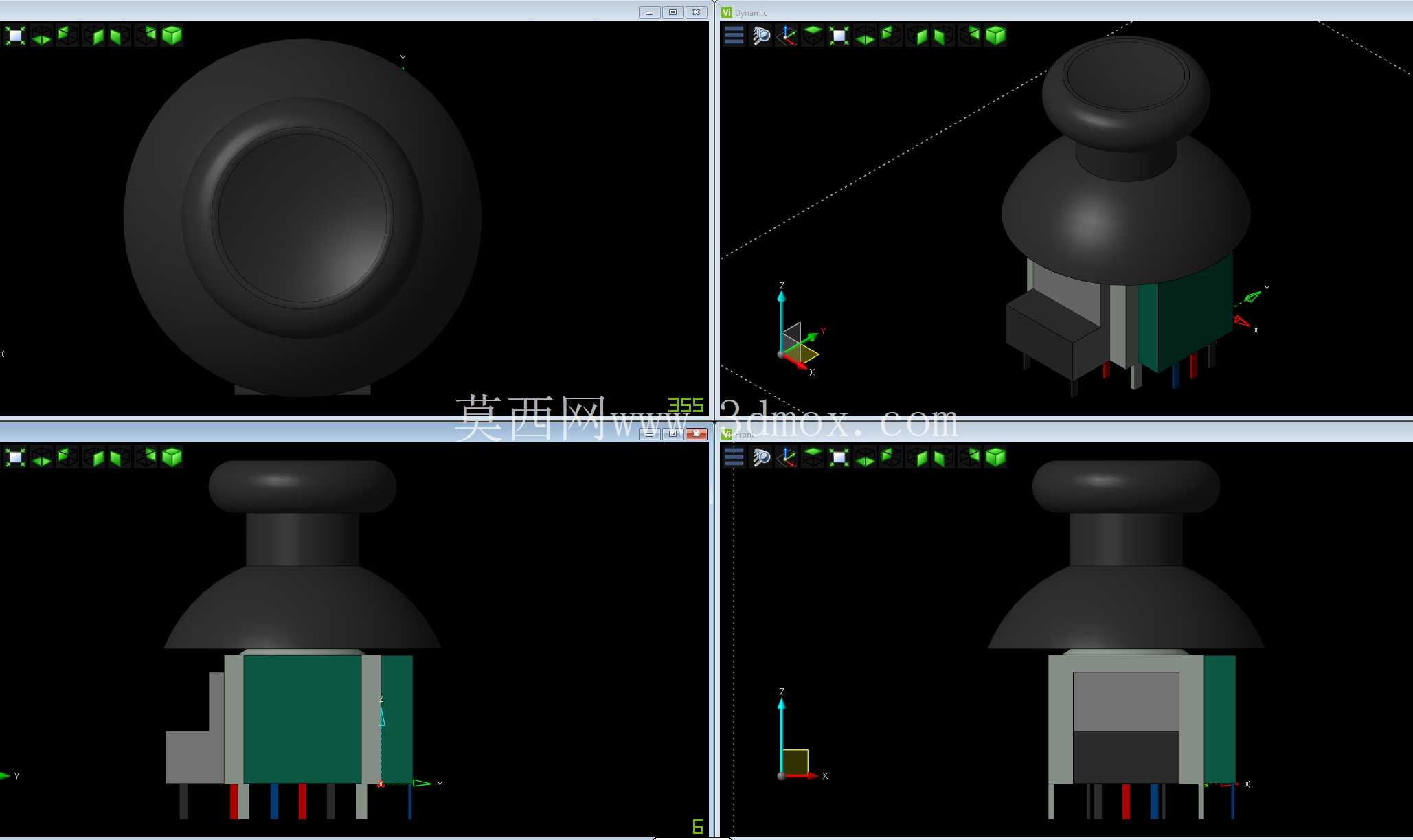

　　在游戏外设维修、手柄改装以及第三方配件开发的场景中，摇杆组件的结构匹配度直接决定了改装后手柄的操控手感与使用寿命，不少维修从业者和DIY玩家在更换Xbox One手柄摇杆时，常遇到副厂配件尺寸偏差导致的摇杆漂移、卡滞、行程不足等问题，这一参考结构正是针对替换场景下的尺寸校核需求搭建，可作为配件选型、结构适配的直观参照。从实际功能来看，该组件是手柄输入系统的核心操控部件，负责将玩家的摇杆扳动角度转化为电信号传输给手柄主控板，实现游戏内视角移动、方向控制等操作，组件下部的插针直接对应手柄主板上的焊接点位，中部的基座承担结构固定与内部电位器的防护作用，上部的摇杆帽安装位则匹配原装摇杆帽的卡扣尺寸，保证替换后外观与握持手感无明显差异。设计过程中优先考虑了安装边界的匹配性，基座的长宽尺寸完全对应原装摇杆在手柄壳体内的预留安装空间，避免出现替换后基座与壳体筋位干涉、无法合盖的问题；下部插针的间距、伸出长度与原装焊盘点位完全对齐，维修时无需额外改孔、飞线，可直接完成焊接替换；摇杆的摆动行程按照原装参数设定，X轴与Y轴的最大扳动角度与原装件保持一致，避免出现行程不足导致的操控死区过大，或是行程过量导致的电位器过早磨损。

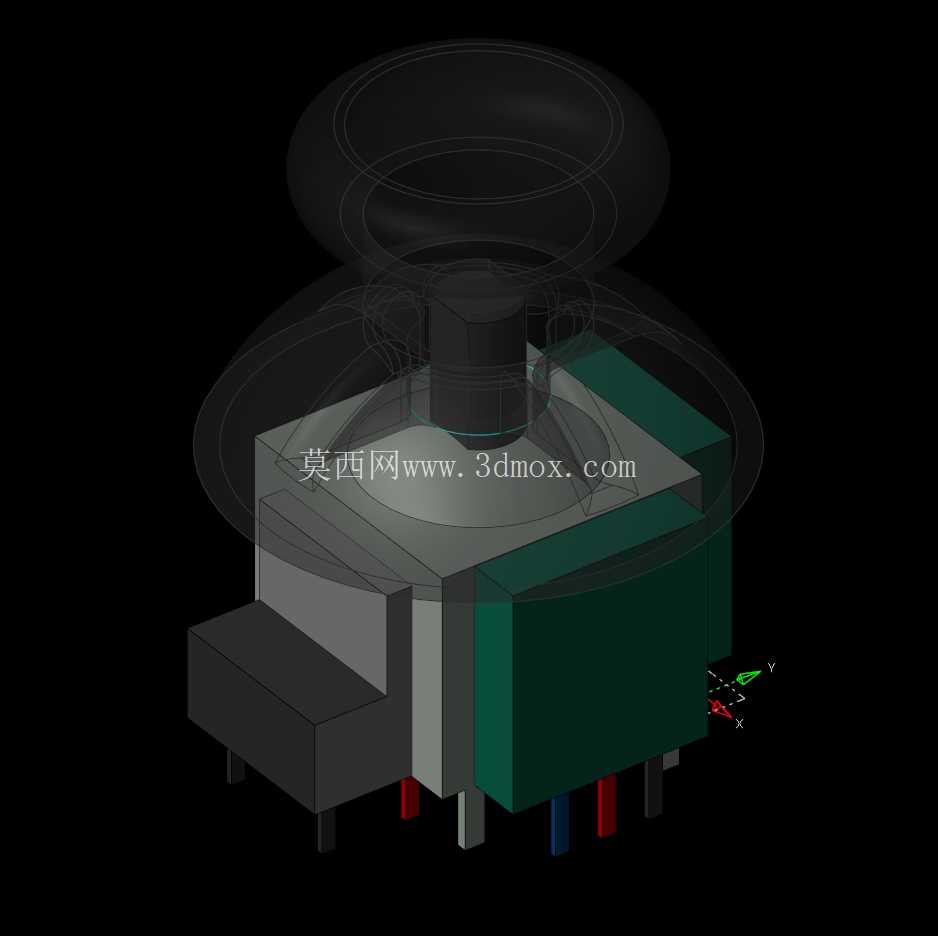

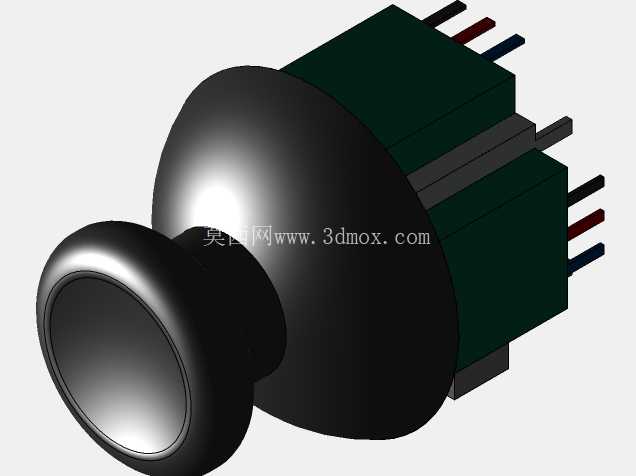

　　从结构细节来看，组件中部的方形基座为核心承载结构，侧面的定位凸台对应手柄主板上的定位孔，安装时可快速找准位置，避免焊接时出现偏移；基座内部封装的电位器组件是信号输出的核心，摇杆摆动时带动内部滑动触点改变电阻值，进而输出对应角度的电信号，建模时对内部触点的运动行程做了等比例还原，可直观展示摇杆扳动时的内部运动逻辑。上部的摇杆杆身直径与原装件一致，顶端的蘑菇头安装位采用与原装相同的卡扣结构，无论是原装摇杆帽还是第三方替换帽都能牢固安装，不会出现松脱、打滑的问题；杆身根部的防尘结构也做了还原，该结构可阻挡手柄使用过程中进入的灰尘、手汗渗入电位器内部，延缓电位器氧化导致的漂移问题，这也是不少廉价副厂摇杆容易忽略的结构细节。

　　在实际维修适配场景中，使用该参考结构可提前对采购的替换摇杆进行尺寸比对，快速筛选出尺寸偏差过大的配件，避免反复拆焊损坏主板焊盘；对于改装场景下需要更换不同阻尼摇杆、加高摇杆帽的需求，也可通过该结构校核加高后的杆身是否会与手柄壳体的摇杆开孔发生干涉，提前调整改装方案。建模时的尺寸公差控制在±0.1毫米范围内，完全覆盖原装摇杆的尺寸公差带，可满足维修替换时的尺寸校核精度要求，基座的高度尺寸也严格匹配原装件，安装后摇杆顶端与手柄壳体表面的高度差与原装状态一致，不会出现摇杆过高容易误触、或是过短导致操控手感生硬的问题。

　　下部伸出的定位柱与插针长度也做了对应还原，定位柱插入主板定位孔后，插针刚好穿过主板焊盘，伸出长度适合常规焊锡作业，不会出现插针过短焊接不牢、或是过长顶到手柄下壳的问题。从结构强度角度来看，基座的壁厚设置参考了原装件的参数，既不会因为壁厚过薄导致安装时基座碎裂，也不会因为壁厚过厚占用过多壳体内空间，影响周边按键排线的布置；摇杆杆身的根部做了圆角过渡处理，对应原装件的应力释放结构，避免频繁扳动导致杆身根部断裂，这一细节也是不少副厂配件寿命较短的核心原因——副厂件常为了省料省略根部圆角，导致应力集中在杆身与基座的连接处，使用数月后就出现杆身断裂的问题。对于从事手柄维修、第三方配件开发的从业者来说，该结构可快速帮助从业者掌握原装Xbox One摇杆的安装尺寸与结构细节，不用反复拆解原装手柄测量尺寸，大幅提升维修与开发的效率；对于DIY玩家来说，也可借助该结构理解摇杆的工作逻辑，在自行更换摇杆时提前预判可能出现的安装问题，减少改装失败的概率。
