20针2.54mm间距PCB板边连接器

　　在工业控制板卡、通讯接口模块、嵌入式开发板的板间互联场景中，这类板边连接器是实现PCB与外部电路或子卡垂直/平行连接的核心接插部件，区别于常规线对板连接器，它无需额外线束转接，直接通过板边金手指与连接器端子接触，能大幅缩减设备内部的布线空间占用，尤其适合紧凑型工控设备、便携测试仪器这类对内部堆叠尺寸有严格限制的产品。从实际使用场景来看，这类连接器常被用在IO扩展板与主控板的堆叠连接、老式ISA总线类板卡的插槽连接、小型通讯模块的板对板对接场景中，接触可靠性直接决定了信号传输的稳定性，一旦端子接触不良，就会出现数据丢包、信号中断甚至板卡供电异常的问题，因此设计阶段对端子接触压力、插拔寿命、对位精度都有明确的工程要求。

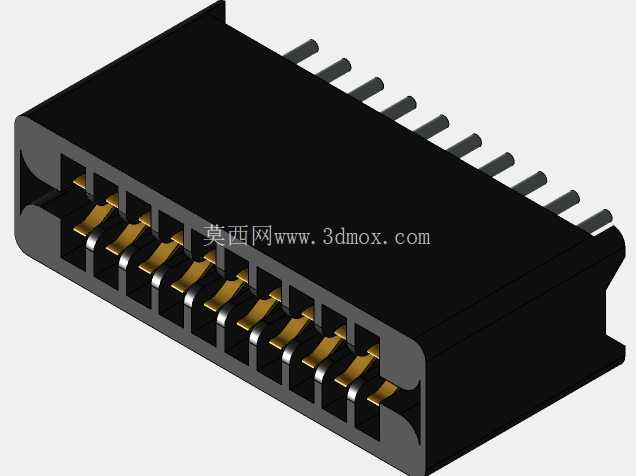

　　这款20针规格的连接器采用2.54mm标准排针间距，这个间距是通用电子接插件的经典节距，适配市面上绝大多数标准PCB金手指的布线规则，工程师在绘制PCB时无需额外调整线宽线距规则，直接套用标准封装库即可完成布线，能有效降低PCB设计的出错概率。从结构设计来看，连接器主体采用黑色高温绝缘塑壳，材质通常选用耐回流焊温度的LCP工程塑料，能够承受SMT贴片或波峰焊过程中的高温冲击，不会出现壳体变形、端子移位的问题；内部接触端子采用镀金铜合金材质，接触区域的镀金层能有效降低接触电阻，同时抵御潮湿环境下的氧化锈蚀，保证长期使用的接触稳定性，端子的悬臂结构经过力学优化，插拔时能提供稳定的正向接触压力，既不会因为压力过大导致插拔力超标、金手指磨损加剧，也不会因为压力过小导致接触电阻过大、抗振动性能不足。

　　安装边界方面，这款连接器为直插式焊接结构，引脚从塑壳底部垂直引出，焊接端长度适配1.6mm标准厚度PCB的透焊要求，焊接后塑壳底部与PCB表面预留有0.3mm左右的间隙，能够避免焊接时助焊剂残留堆积在塑壳与PCB的缝隙中，降低长期使用后的绝缘风险；塑壳两侧设计有导向倒角，在与对应板边金手指对接时，能够自动修正±0.5mm范围内的对位偏差，避免插针歪针、端子压弯的问题，塑壳上的定位凸台能够与PCB上的定位孔配合，过波峰焊时不会出现壳体偏移，保证所有引脚的焊接位置精度。从功能特性来看，20针的针位定义可以灵活配置，既可以全部用于低速数字信号传输，也可以分配部分针位作为电源供电引脚，2.54mm间距的载流能力能够满足单针1A以内的电流传输要求，足够覆盖绝大多数工控板卡、通讯模块的信号与小功率供电需求；连接器的插拔寿命通常能达到500次以上，满足设备生产调试、后期维护过程中的反复插拔需求，不会因为多次插拔导致端子接触性能下降。

　　在实际选型过程中，工程师需要重点核对连接器的插针数量、间距、塑壳高度、焊接引脚长度是否匹配自身PCB的堆叠空间要求，同时要确认对接金手指的厚度是否在端子的适配范围内，这款连接器适配1.5mm-1.7mm厚度的标准PCB金手指，过厚或过薄的金手指都会导致接触压力异常，影响连接可靠性。建模过程中，需要重点还原端子的接触悬臂角度、塑壳内部的端子固定槽结构、引脚的位置度公差，这些细节直接影响模型用于结构干涉检查时的准确性，如果端子悬臂的尺寸建模偏差过大，在进行整机装配干涉检查时，就可能误判连接器与对接板卡的间隙，导致实际生产时出现插装不到位的问题；塑壳外侧的防滑纹理、导向倒角的尺寸也需要准确还原，这些结构虽然不影响电气性能，但会直接影响生产装配时的操作手感与对位效率。
