适配Ryobi电池的可调电压供电装置结构设计

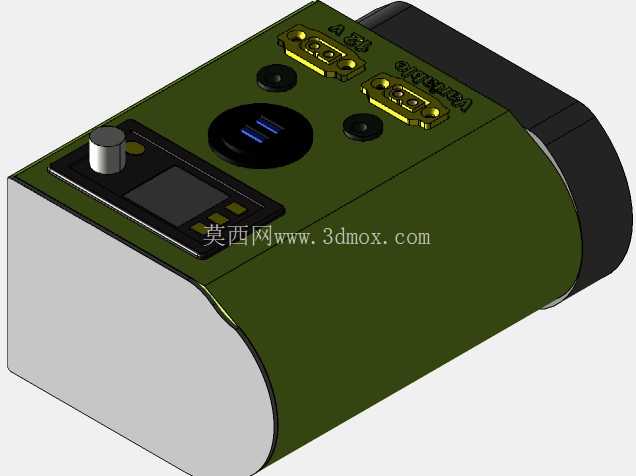

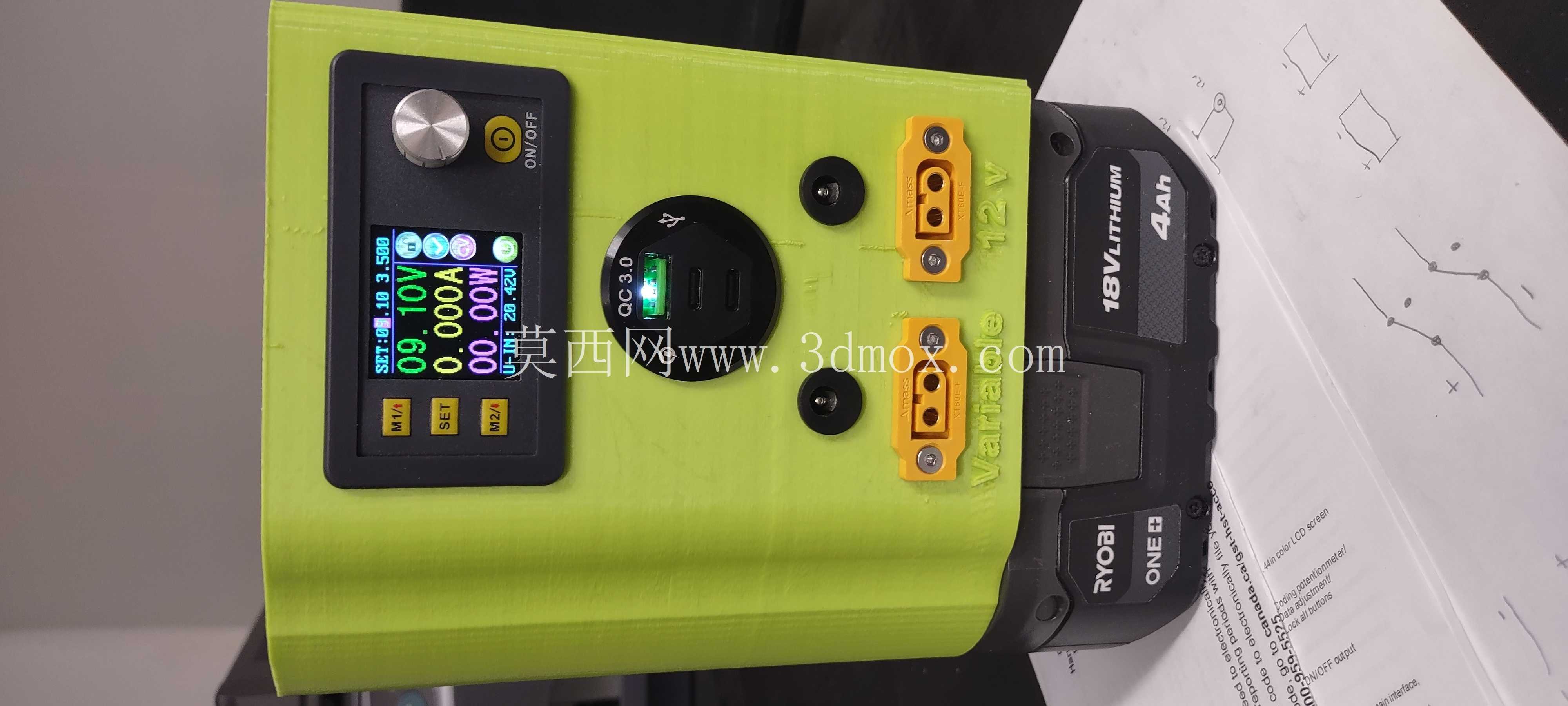

　　在户外便携作业、小型电子设备调试、无市电接入的临时供电场景中，基于现有电动工具电池拓展多功能供电输出，是降低作业供电成本、提升设备复用率的常见工程方案，这款适配Ryobi系列电池的可调电压供电装置，正是针对这类场景完成的结构设计。从实际使用需求出发，装置右侧设置固定12V输出回路，直接引出XT60动力接口与标准直流电源插孔，可直接为额定12V的小型电动工具、户外照明设备、检测仪表提供稳定供电，无需额外调压操作，适配常规固定电压负载的即插即用需求。

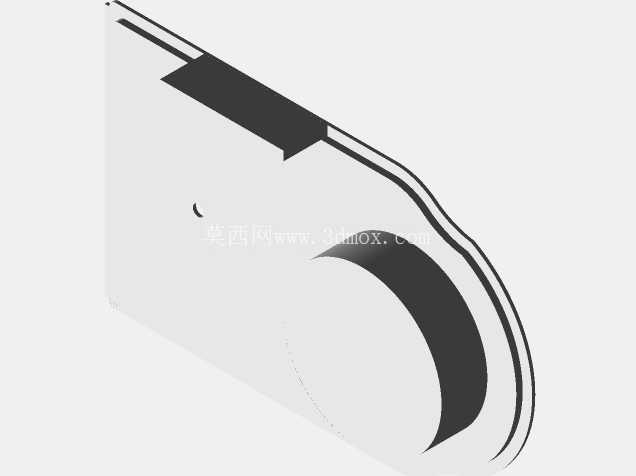

　　装置左侧为可调电压输出区域，除了匹配动力传输的XT60接口与直流插孔外，还集成了双A型USB快充接口、单C型快充接口，可直接为手机、平板、小型数码调试设备提供充电支持，无需额外外接充电头，减少户外作业时携带的配件数量。结构设计阶段针对端盖强度做了针对性优化，调整了端盖的加强筋布局与壁厚参数，避免频繁插拔接口时端盖出现形变，同时在端盖预留了电烙铁放置位，方便电子调试作业时临时放置焊接工具，适配现场维修、调试的实际操作习惯。

　　核心供电回路选用DC-DC升降压转换模块，可适配18V规格的Ryobi电池输入，最高可输出30V可调电压，覆盖从低压数码设备到中小型动力负载的供电需求，调压回路预留了电压调节旋钮的安装位，可根据实际负载需求精准调整输出电压，避免过压损坏外接设备。接口布局上，所有外接接口均布置在装置的同一侧端面，减少不同方向接线带来的线缆缠绕问题，电池连接端采用标准Keystone电池连接器，与Ryobi电池的卡扣位置完全匹配，安装时可直接卡入电池仓，无需额外改装电池本体，插拔顺畅且连接可靠，可承受大电流输出时的接触压力。

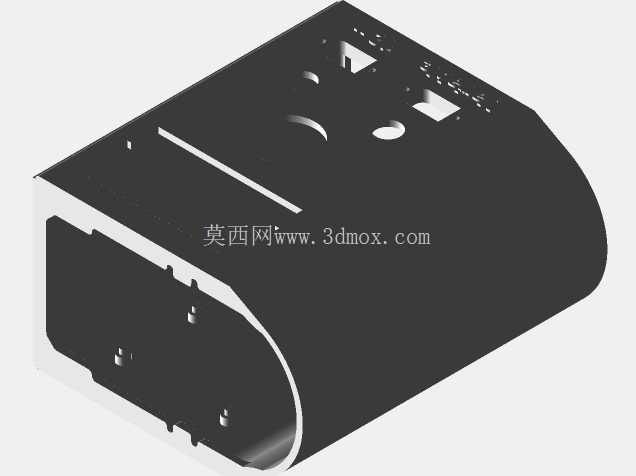

　　装置的外形轮廓完全贴合Ryobi电池的安装边界，安装后不会超出电池本体的侧边轮廓，可与原有电池的保护壳适配，方便放入电动工具的原有电池包收纳位，不会额外增加过多收纳体积。内部走线预留了足够的安全间隙，高低压回路之间设置了隔离挡筋，避免大电流动力回路与USB快充的低压信号回路产生干扰，同时在DC-DC模块的安装位置预留了散热间隙，可保证长时间大电流输出时模块的热量及时散出，避免过热触发保护。母板安装插座的固定位做了沉台设计，插座安装后与外壳端面齐平，不会出现凸起剐蹭的问题，所有接口的固定孔位均做了加强处理，可承受频繁插拔带来的冲击力，延长装置的实际使用寿命。在实际场景测试中，该装置既可以作为户外作业的临时供电中心，同时为电动工具、照明设备、数码终端供电，也可以作为电子调试工作台的便携电源，为不同电压需求的调试电路提供可调供电，替换原有笨重的台式电源，满足移动调试的需求。
