离线语音识别交互传感器模块结构设计

在做小型智能交互设备的结构适配时，这类集成式离线语音模块的选型和建模优先级很高，毕竟不用额外搭建云端链路，本地就能完成指令解析，对很多嵌入式交互项目来说能省掉不少外围电路的布局麻烦。从实际落地场景看，它能覆盖的范围比想象中广：做桌面级智能语音助手时，不用额外外挂麦克风和功放电路，直接通过接口和主控板连接就能实现唤醒、指令识别、语音反馈的全链路功能；给智能家居DIY项目做控制节点时，不管是接灯具控制板还是小型家电的驱动模块，都能靠内置的命令词直接触发动作，甚至可以自定义指令触发逻辑，比如给自动喂食器录入特定声响触发投喂，不用额外写复杂的声纹识别代码；在教育类创客项目里，它兼容多类主流主控板的特性，能让学生快速搭建语音交互原型，不用在底层驱动适配耗费过多课时。

从功能集成度来看，这款模块把拾音麦克风、扬声单元都直接整合在板载结构上，不用额外预留外接音频器件的安装空间，对紧凑结构的设备设计非常友好。接口层面同时支持I2C和UART两种通讯方式，做结构设计时可以根据主控板的接口排布灵活选择接线方向，不用因为接口位置冲突被迫调整整体板卡布局。内置的预设命令词覆盖了日常交互、智能家居控制的常用场景，同时预留了自定义命令的存储空间，不管是做通用化产品还是定制化小设备，都能匹配对应的指令需求，实时语音反馈的功能也能让交互逻辑形成闭环，用户发出指令后能直接得到语音回应，不用额外加状态指示灯来判断指令是否被接收。

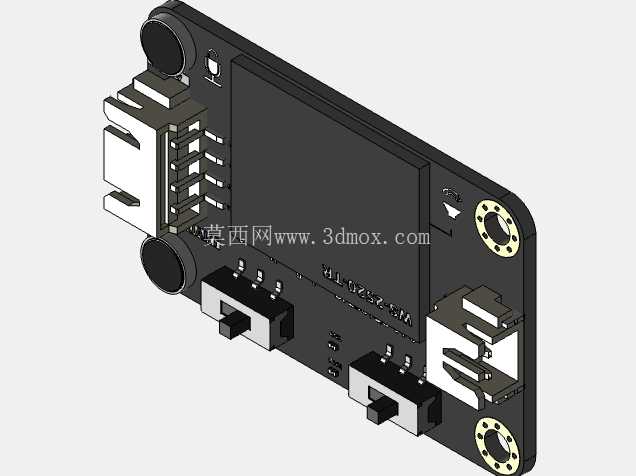

做三维建模的时候，首先要卡准板卡的整体外轮廓边界，四个角的安装孔位是标准的PCB固定孔尺寸，建模时要注意孔位的同心度公差，避免实际装配时出现螺丝拧不进或者板卡翘曲的问题。板卡上的接口凸起高度要精准还原：USB接口的突出尺寸、拨码开关的高度、排针的伸出长度都要和实物匹配，不然做外壳设计时会出现接口对位偏差，要么插不上线材，要么开关拨不动。板载的麦克风和扬声器位置要对应留好拾音孔和出声孔的结构，开孔的位置不能和内部加强筋冲突，同时要避免和其他金属器件靠太近产生电磁干扰影响拾音效果。

安装边界的考量上，这款模块的整体厚度控制得比较薄，在做堆叠式结构设计时，可以把它和主控板上下层叠安装，中间预留3mm左右的绝缘间隙就足够，不用额外留过大的空间浪费设备内部容积。要注意板卡上的元件凸起方向，接口侧要对准外壳的开孔位，带芯片和显示屏的一面如果需要做状态查看，要对应在外壳上开透明视窗，不需要查看的话也可以直接朝内安装，靠语音反馈完成交互。接线时的线材弯折半径也要提前在模型里预留位置，I2C和UART的接线座高度不高，用软排线连接的话只需要留5mm左右的线材弯折空间就够，不会占用太多内部结构空间。

从结构设计的合理性来看，这款模块的元件排布很规整，大尺寸的接口元件都布置在板卡边缘，核心芯片和存储器件集中在板卡中部，做散热结构设计时可以直接在中部芯片对应的外壳位置开散热格栅，不用分散开孔影响外壳结构强度。两个固定孔位在板卡的对角位置，安装时的固定稳定性足够，哪怕设备有轻微振动也不会出现板卡移位的问题，适合用在小型移动交互设备或者桌面固定设备里。建模时还要注意板卡边缘的倒角处理，实际PCB板的边缘都会有轻微的工艺倒角，做外壳内腔设计时不要把内腔尺寸卡得和板卡完全严丝合缝，预留0.2mm左右的装配间隙，方便生产组装时顺利装入，也能避免温度变化产生的形变导致板卡被挤压损坏。
