ArduinoUNO3开发板分体式防护外壳

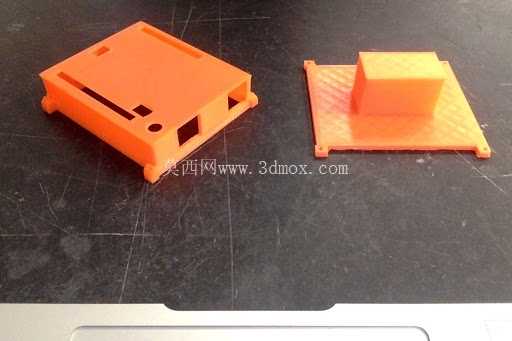

　　在开源硬件开发、创客项目原型验证、小型嵌入式设备部署场景中，开发板的物理防护是容易被忽略却直接影响设备运行稳定性的环节。裸露的Arduino UNO3开发板在桌面调试、移动演示、嵌入式集成过程中，很容易因金属碎屑掉落、导线误触引脚、外力磕碰造成引脚短路、板载元件虚焊、PCB板边角磨损等问题，这款分体式外壳正是针对这类实际工程痛点设计的防护结构。从结构设计逻辑来看，外壳采用上下分体的卡扣式装配方案，没有额外设计螺丝固定柱，完全依靠上下壳体边缘的定位卡扣实现紧配，装配时无需额外紧固件，徒手即可完成开合，对于需要频繁调整跳线、更换扩展模块的开发调试场景非常友好，不会因为反复拆装螺丝造成壳体螺柱滑牙，也不会因为螺丝突出影响外壳在狭小安装空间内的布置。

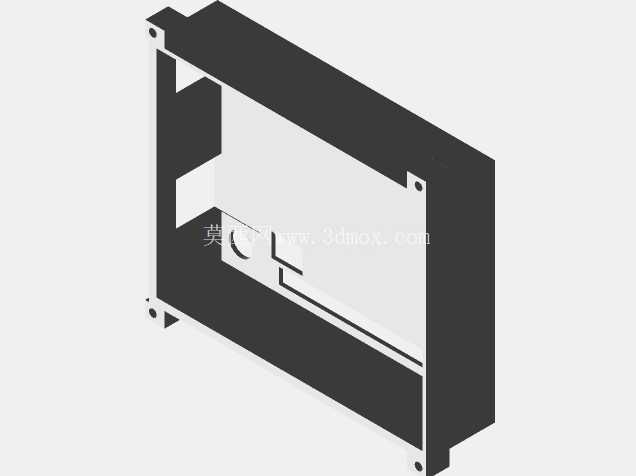

　　下壳体作为承载基座，内部预留了与Arduino UNO3板型完全匹配的定位凸台，安装时开发板可以直接卡入凸台形成的限位槽内，不需要额外粘接或者螺丝固定，板身不会在壳体内发生窜动，同时凸台高度经过匹配设计，刚好让板载的USB接口、直流电源接口、排针引脚位置与上壳体对应的开孔完全对齐，不会出现接口被壳体遮挡、插接头无法完全插入的问题。上壳体的开孔设计完全贴合开发板的实际外接需求，除了对应侧边所有外接接口的避让开孔外，在板载复位按键、状态指示灯位置也预留了对应尺寸的通孔，不需要拆开外壳就可以直接按压复位键，也能直观观察电源、串口通讯的指示灯状态，不会因为壳体遮挡影响调试过程中的状态判断。

　　从安装边界来看，外壳整体外轮廓尺寸略大于开发板本身的PCB尺寸，壁厚控制在合理范围，既不会因为壁厚过薄造成壳体强度不足，受力后容易开裂变形，也不会因为壁厚过大造成整体体积冗余，占用过多安装空间。壳体边角做了小尺寸的圆角过渡，没有尖锐的直角棱边，在手持移动或者嵌入设备内部安装时，不会划伤操作人员或者划破设备内部的连接导线。上下壳体合模后，在排针对应的位置预留了足够的插接线空间，常用的杜邦线公头可以直接穿过开孔插入板载排针，不会因为壳体与排针间距过小造成插接线无法插到底、接触不良的问题。

　　在实际项目应用中，这类外壳既可以用于桌面调试阶段的开发板防护，避免桌面的焊锡渣、剪下的元件引脚掉落在板上造成短路，也可以用于小型创客作品的最终封装，比如小型环境监测节点、桌面交互装置、简易控制终端这类不需要额外定制外壳的项目，直接将装好外壳的开发板固定在设备支架上即可，既可以隔绝日常使用中的灰尘、飞溅的液体，也能避免非专业人员误触板上的高压引脚造成安全隐患。设计过程中没有添加多余的装饰性结构，所有结构特征都服务于安装便利性与防护实用性，壳体内部没有多余的加强筋遮挡板载元件，不会影响开发板本身的散热，长时间运行时板载芯片产生的热量可以通过壳体与PCB之间的空隙自然流通散出，不会因为密闭空间造成芯片过热降频。上下壳体的卡扣配合量经过合理设计，既不会因为配合过松造成壳体轻易散开，也不会因为配合过紧造成拆装时卡扣断裂，日常使用中反复开合也能保持足够的连接紧密度。对于需要将开发板集成到小型设备内部的场景，外壳底部还预留了平整的安装面，可以通过双面胶或者小型扎带将整个壳体固定在设备内部的安装位上，不需要额外设计定制的安装支架，能够有效缩短原型项目的开发周期，减少结构件定制的成本投入。
