MEADE10英寸望远镜三巴赫蒂诺夫掩模结构

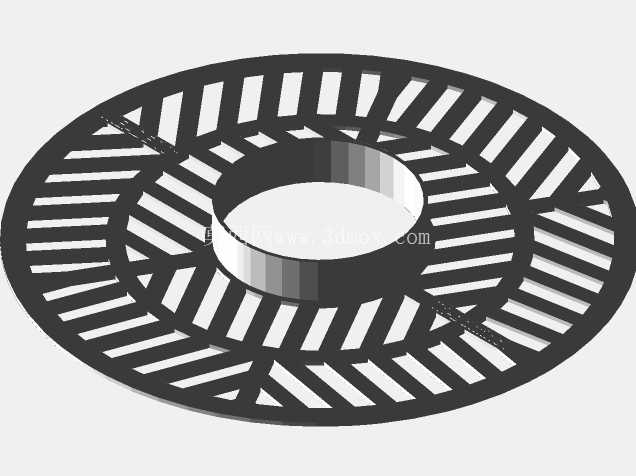

　　在业余天文观测与专业天文测光作业场景里，反射式、折反射式大口径望远镜的精准调焦一直是影响成像质量的核心环节，尤其是10英寸口径的施密特-卡塞格林系统，焦平面位置偏差几微米就会导致星点弥散、深空目标细节丢失，传统的目视调焦、屏幕峰值对焦在弱光天体观测时很容易出现判断偏差，三巴赫蒂诺夫掩模就是针对这类大口径望远镜调焦痛点设计的前置光学配件。这款适配MEADE LX90 10英寸望远镜的掩模，整体采用环形薄片式结构，中心预留与望远镜副镜支架匹配的避让圆孔，安装时直接嵌套在望远镜物镜端的遮光罩前端，不需要额外改造镜身结构，也不会破坏原有镜筒的动平衡配重。

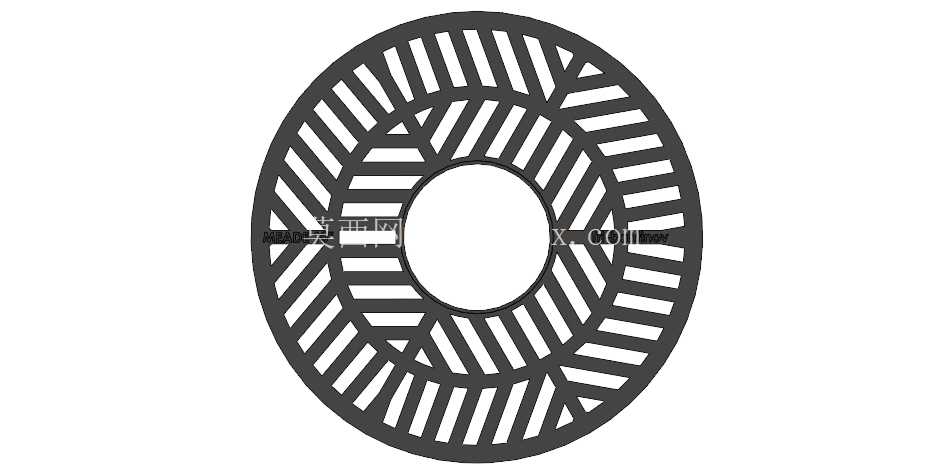

　　从结构设计逻辑来看，掩模表面的三组斜向交错通光狭缝是核心功能结构，三组狭缝沿环形基体呈120度对称分布，每组狭缝的倾斜角度经过严格计算，当望远镜处于离焦状态时，恒星光线穿过狭缝会在焦平面形成三组错位的衍射条纹，随着调焦行程逐步靠近准确焦面，三组衍射条纹会逐步向中心收拢，当三组条纹的中心尖点完全重合时，就代表焦平面位置完全准确，这种对焦判断方式不受观测环境亮度影响，即使是对暗弱的深空天体进行对焦，也能通过短时间曝光的衍射条纹位置快速判断调焦偏差，相比传统对焦方式精度可以提升一个数量级。在安装边界设计上，掩模的外圆尺寸完全匹配MEADE LX90 10英寸望远镜的遮光罩外径，不需要额外加装转接环，边缘做了0.5毫米的倒角处理，安装时不会刮蹭遮光罩表面的阳极氧化层，中心避让孔的直径刚好避开副镜室的调节螺丝区域，不会遮挡副镜的通光路径，也不会在成像画面里产生额外的衍射杂光。掩模的基体厚度控制在2毫米，整体重量不到30克，安装在镜筒前端不会改变镜筒的重心位置，不需要重新调整赤道仪的重锤平衡，对于长时间曝光的天文摄影作业来说，不会因为额外负载导致赤道仪跟踪精度下降。

　　狭缝的宽度设计为1.5毫米，既保证了足够的通光量让暗弱天体的衍射条纹足够清晰，又不会因为狭缝过宽导致衍射条纹边界模糊，影响对焦判断精度，三组狭缝的排布避开了镜筒前端的寻星镜安装位、导星镜支架位置，安装掩模后不需要拆卸原有辅助观测配件，也不会遮挡寻星镜的视场。在实际使用场景中，不管是行星高倍摄影时的精准合焦，还是深空天体长时间曝光前的焦平面校准，这款掩模都能快速完成对焦作业，尤其是在温度变化较大的野外观测环境里，镜筒会因为热胀冷缩出现焦平面漂移，只需要将掩模快速套在遮光罩前端，几十秒就能完成焦平面重新校准，不需要反复通过试拍判断焦点位置。

　　从结构建模的角度来看，这款掩模的建模过程需要重点保证三组狭缝的角度公差、环形基体的圆度公差，以及中心孔与外圆的同轴度，如果同轴度偏差超过0.2毫米，就会导致三组衍射条纹的对称中心偏离视场中心，影响对焦判断的准确性；狭缝的边缘需要做垂直处理，不能出现拔模斜度，否则会导致衍射条纹出现重影，降低对焦精度。整个掩模的结构没有复杂的曲面特征，所有特征都是平面切割结构，既可以通过3D打印直接制作，也可以通过激光切割薄铝板加工，加工门槛低，适合天文爱好者自行制作使用，建模时将所有狭缝的特征做成参数化结构，可以快速调整尺寸适配不同口径的望远镜型号。
