轨道卡扣式快锁圆柱连接夹具结构

在工业装配线、模块化输送系统以及可调节工装支架的搭建场景中，轨道类安装结构的快速锁紧与解锁需求一直是结构设计中的高频痛点，传统的螺栓压紧式锁紧需要配套工具操作，拆装效率低，频繁调整的工位上还容易出现紧固件遗失、螺纹滑牙的问题，而这款卡扣式圆柱夹具正是针对这类场景开发的快装连接结构。从实际使用逻辑来看，该夹具的核心功能是实现圆柱类杆件与标准安装轨道之间的快速固定，不需要额外的紧固件，仅通过自身的卡扣结构就能完成锁紧动作，操作人员徒手即可完成装拆，单步操作耗时不超过两秒，非常适合需要频繁调整工位位置、更换杆件长度的柔性生产场景，比如电子装配线的物料架支撑杆固定、工装治具的高度调节杆锁紧、轻型输送线的导向杆安装等场景都能适配。

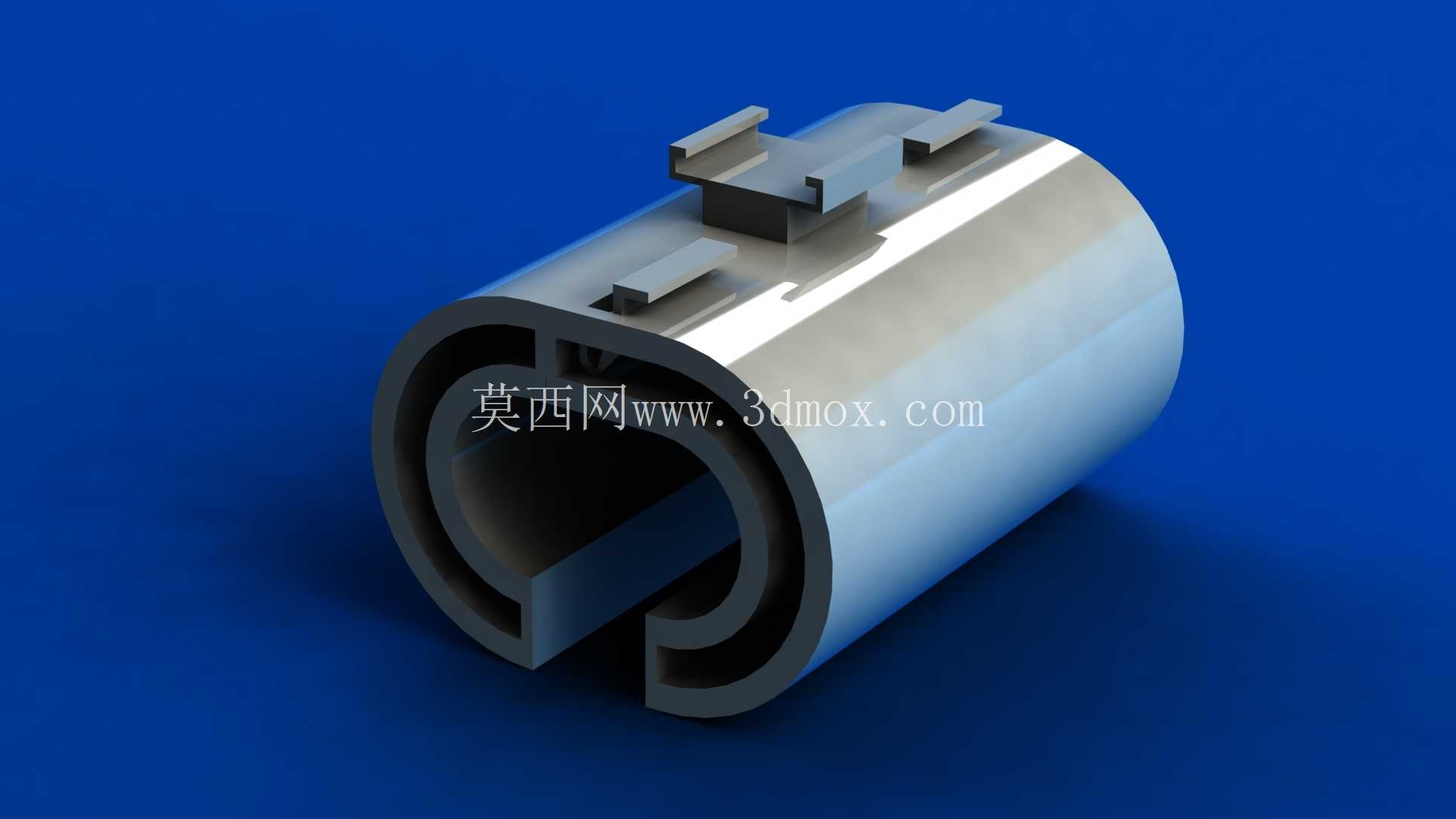

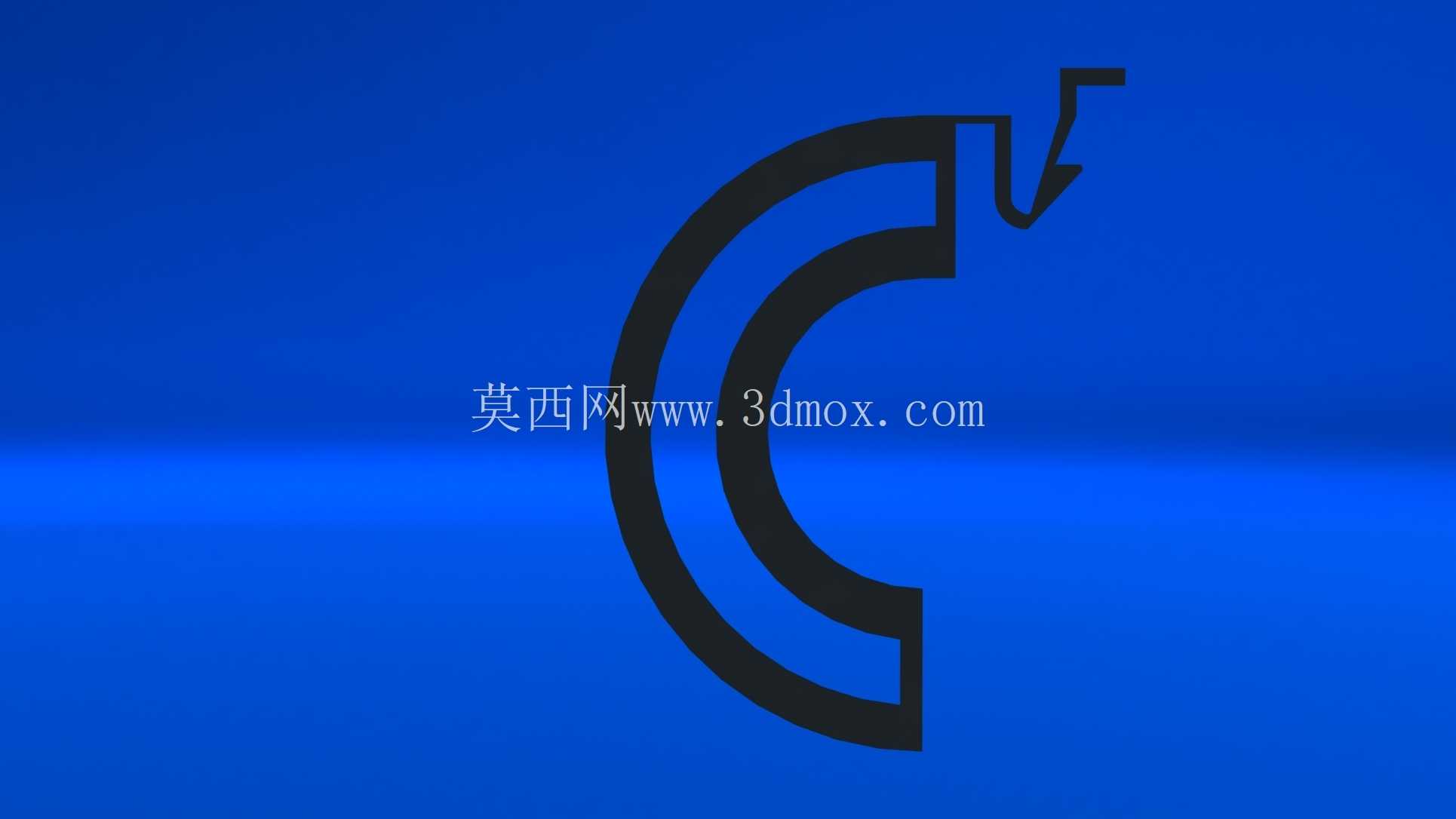

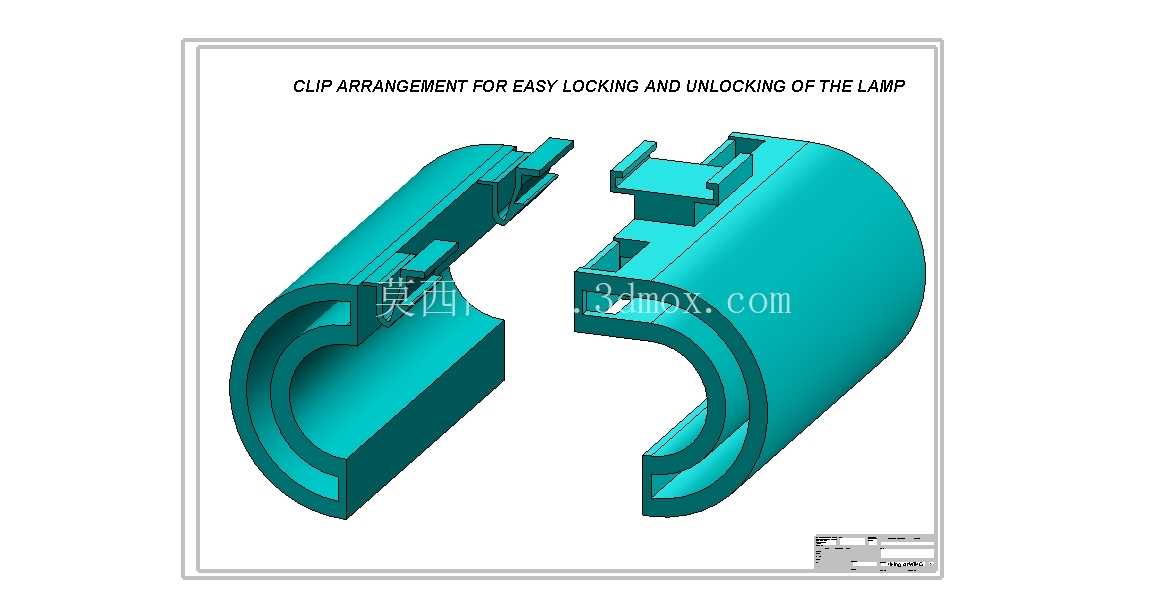

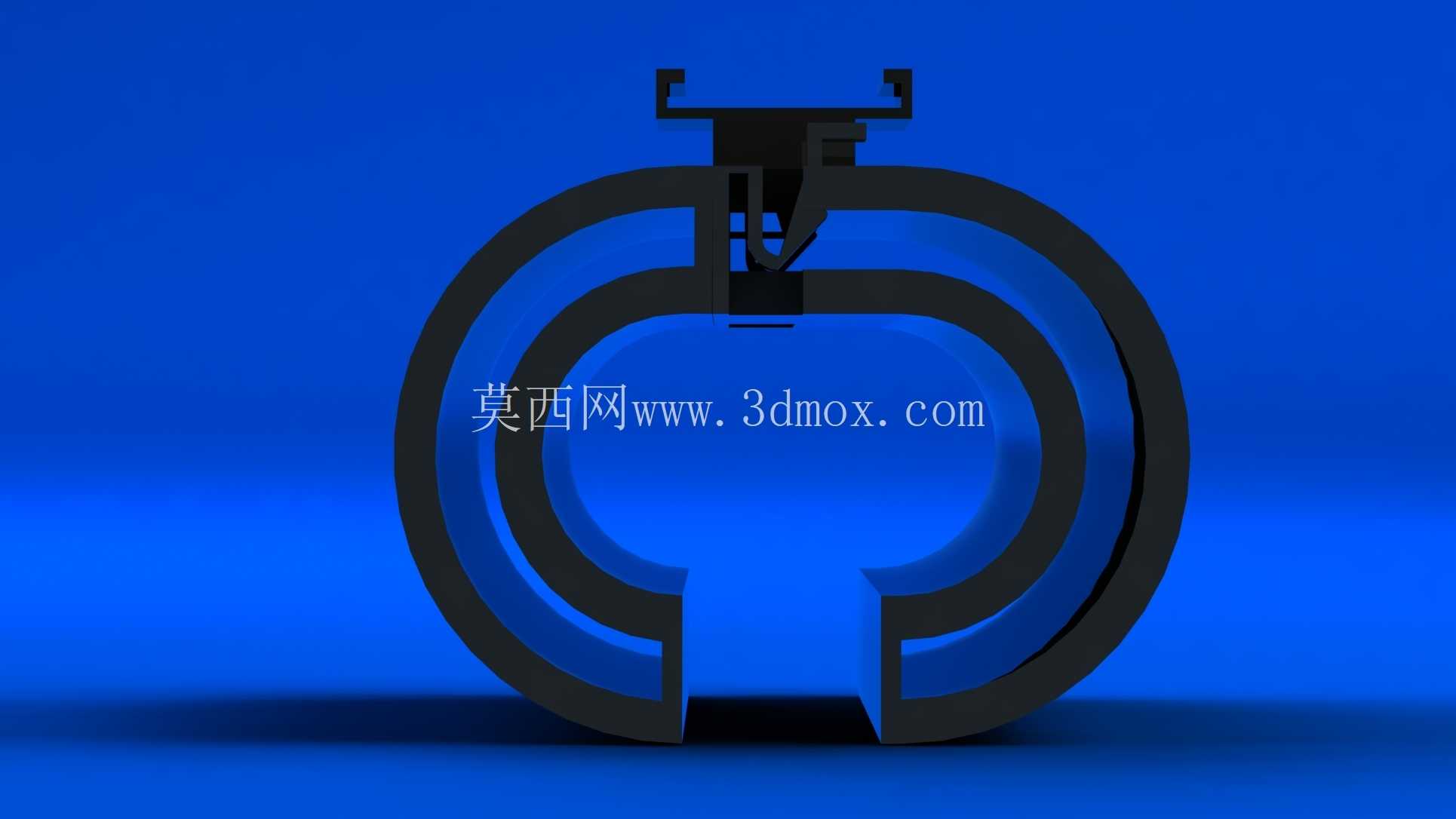

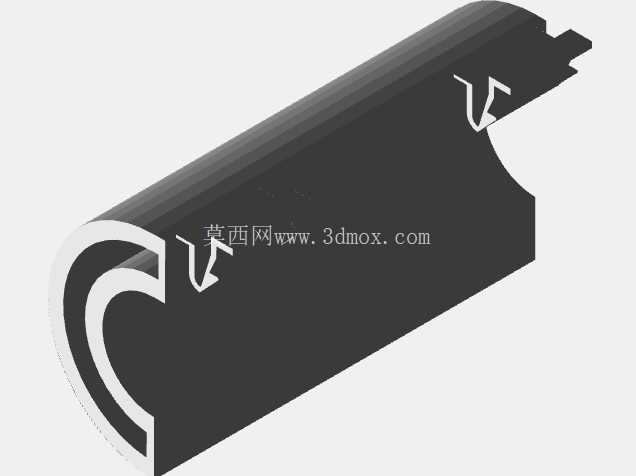

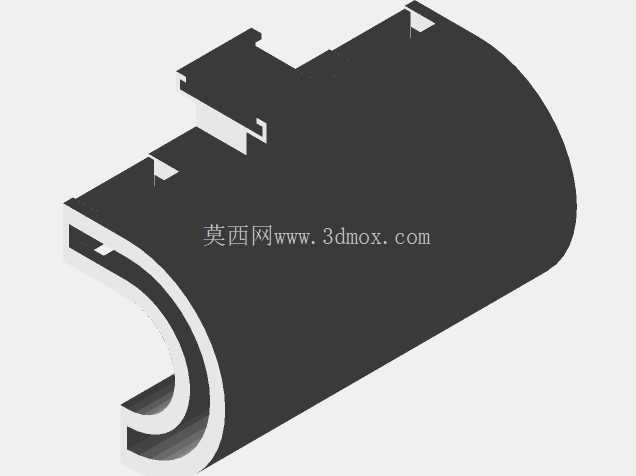

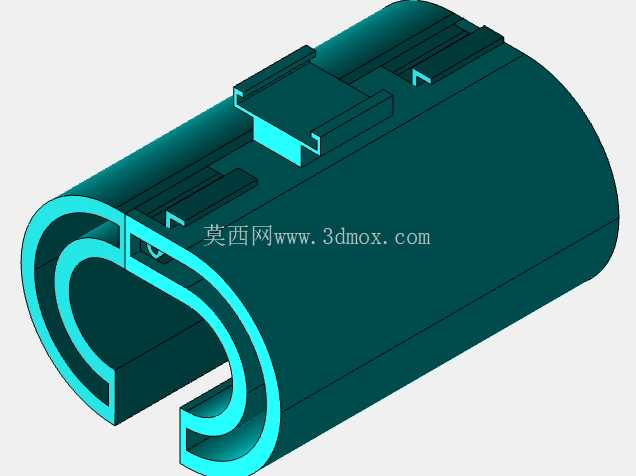

设计层面上，整个结构仅由两个部件构成，没有多余的弹性元件、紧固件，零件数量的压缩直接降低了加工成本与装配难度，两个部件通过自身的型面配合完成锁紧：其中一个部件带有弹性卡扣结构，另一个部件对应位置加工有匹配的凹槽，安装时将夹具的C型开口对准圆柱杆件压入，再将卡扣端对准轨道的安装槽推入，卡扣就会自动嵌入对应凹槽完成锁止，解锁时只需要按压卡扣的外露端，就能让卡扣脱离凹槽，顺着轨道滑出即可完成拆卸，整个过程不需要借助任何工具。从结构受力角度来看，卡扣的锁止面设计了15度的自锁角度，在受到沿杆件轴向的拉力、垂直于轨道方向的振动力时，卡扣不会出现自行脱开的情况，锁紧后的静态抗拉力可以满足轻型工装的承载需求，常规工况下不会出现滑移、松脱的问题。

外形与安装边界方面，该夹具主体为圆柱套筒结构，外径根据适配的圆柱杆件直径匹配，C型开口的尺寸略小于杆件直径0.2mm，依靠自身的微量形变抱紧杆件，避免杆件在套筒内出现径向晃动；套筒外侧的卡扣凸台高度控制在5mm以内，不会占用过多的安装空间，相邻两个夹具的最小安装间距可以控制在20mm以内，适合密集排布的导向杆安装场景。安装时对轨道的适配性也做了兼容设计，卡扣的宽度尺寸匹配常规工业铝型材轨道的槽宽，不需要对轨道做二次加工，直接卡入即可使用，套筒的轴向长度设计为杆件直径的1.5倍，保证足够的抱紧长度，避免杆件在锁紧后出现角度倾斜。

从加工可行性来看，两个部件都可以采用注塑工艺批量生产，选用常规的POM或者PA66材料就能满足强度与耐磨性要求，卡扣部位的壁厚做了均匀化处理，避免注塑过程中出现缩痕、应力集中的问题，反复拆装的使用寿命可以达到万次以上，满足工业场景的高频使用需求。如果是用于重载场景，也可以更换为铝合金材质通过机加工制作，卡扣部位的受力截面做了加强处理，不会因为反复形变出现断裂问题。实际装配过程中，两个部件不需要额外的连接工艺，直接通过型面卡合就能组装成完整的夹具，组装后卡扣的活动行程控制在2mm，既保证足够的解锁位移量，又不会因为行程过大导致卡扣从基体上脱落。

在实际应用中，这类夹具还可以拓展使用场景，比如在展会搭建的临时支架、摄影器材的支撑杆调节、家用置物架的高度调节等场景下，这种无紧固件的快锁结构都能大幅提升安装效率，相比传统的顶丝锁紧、抱箍锁紧结构，它的外观更简洁，没有突出的螺栓头，不会出现勾挂物料、划伤操作人员的风险，锁紧后的外露面都是光滑的圆柱面，清洁维护也更方便，在有洁净要求的生产车间使用时，不容易积灰，擦拭清洁的效率更高。针对不同直径的杆件，只需要调整套筒的内径尺寸，外侧的卡扣结构可以保持通用，形成系列化的产品规格，覆盖不同承载需求的安装场景，设计时预留的尺寸公差可以适配市面上绝大多数的标准圆柱杆件与常规工业铝型材轨道，不需要定制配套的安装配件，直接替换原有传统锁紧件就能完成升级。
