车载HUD抬头显示适配外壳结构设计

日常驾驶过程中，驾驶员低头查看仪表盘的数秒时间里，车辆会驶出数十米距离，极易引发追尾、偏离车道等安全隐患，车载抬头显示设备正是为解决这一痛点而生，通过光学反射原理将车速、转速、导航提示等关键行车信息投射到驾驶员视线前方的透明成像区域，让驾驶员全程保持视线平视路面，大幅提升行车安全性。本次设计的外壳结构，专门适配Actisafety ASH-3型号HUD主机，针对凯迪拉克CTS车型的中控台安装环境做了专属适配，解决通用款HUD支架安装不稳、成像角度偏移、暴晒后移位等实际使用问题。

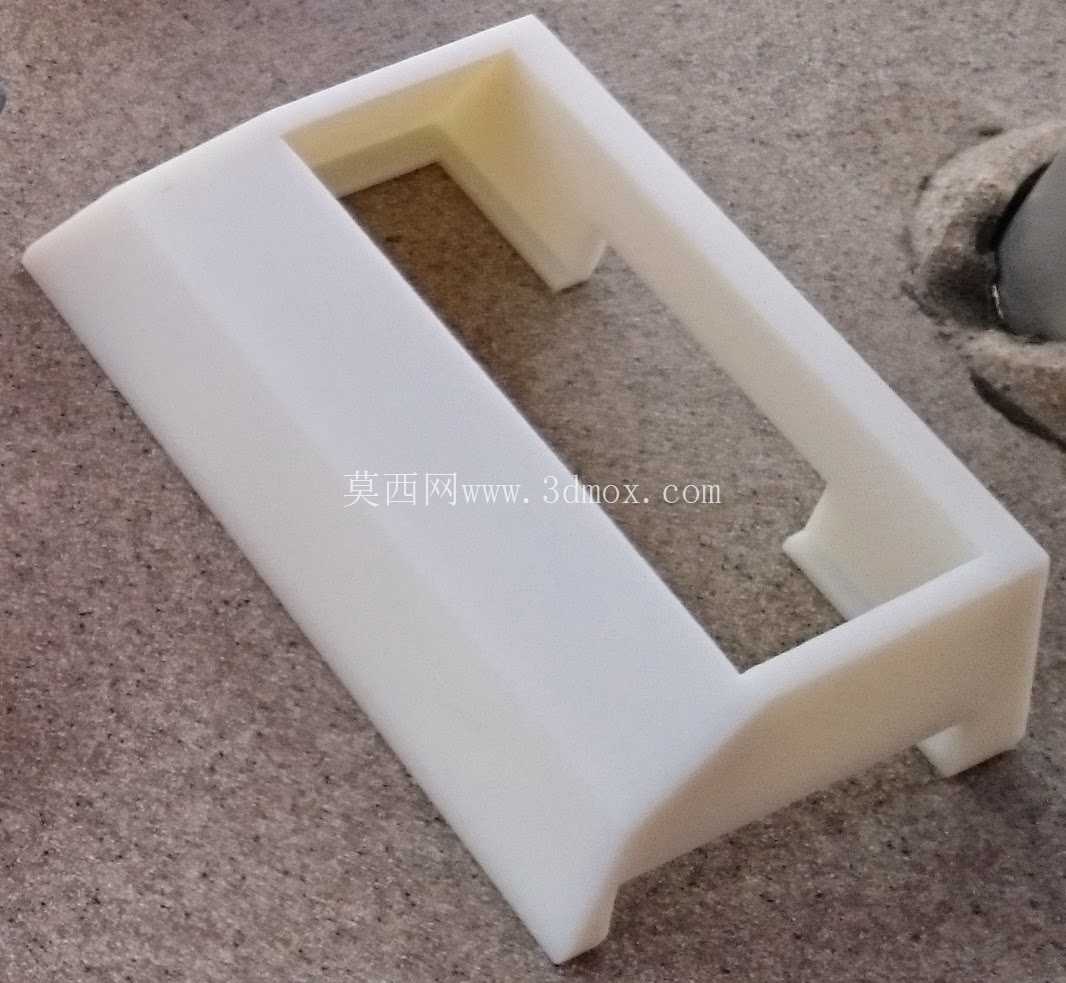

从实际装车场景出发，设计前期首先对目标车型中控台靠近前挡风玻璃的安装区域做了曲面数据采集，该区域为带细微纹理的软质搪塑材质，表面存在3°左右的倾斜角度，且靠近空调出风口的位置夏季会有冷凝水渗出，冬季暖风直吹时局部温度可达60℃以上，因此外壳底部的安装贴合面完全复刻了该区域的曲面弧度，无需额外粘贴双面胶或者加装可调支架，放置后即可依靠自身重力与曲面贴合实现稳定固定，避免急加速、急刹车时设备移位。外壳整体采用上窄下宽的梯台造型，底部支撑面的长宽尺寸控制在120mm×85mm范围内，不会遮挡中控台下方的空调出风口调节按键，也不会占用杯架、储物格的使用空间，整体高度设置为65mm，刚好让顶部的成像反射屏处于驾驶员视线下方10°的最佳观察角度，既不会遮挡前方路面视野，也不需要大幅度调整视线角度即可看清显示内容。

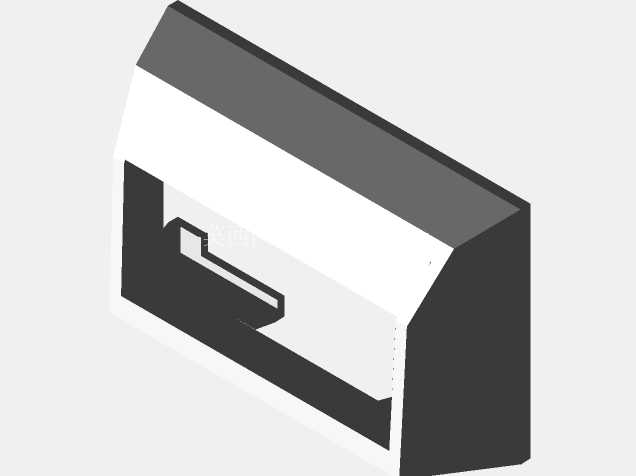

结构设计上，外壳内部预留了HUD主机的精准安装卡槽，卡槽四周设置了2mm厚的缓冲胶条安装位，可抵消车辆行驶过程中产生的持续振动，避免主机与外壳硬接触产生异响。主机的接线口位置对应外壳后侧预留了15mm宽的走线槽，线材可顺着中控台与前挡风玻璃的缝隙隐藏布线，不会在中控台上裸露线材影响车内整洁。外壳顶部的成像屏安装槽做了1.5°的倾角微调，针对CTS车型前挡风玻璃的倾斜角度做了光学角度补偿，避免显示内容出现重影、偏移问题，让投射的数字、图标刚好落在驾驶员视线正前方2-3米的虚拟成像位置，符合人眼观察习惯，长时间查看也不会产生视觉疲劳。

材质选择方面，外壳主体采用哑光黑色耐高温ABS材质，表面做细晒纹处理，与原车中控台的纹理质感保持一致，不会在前挡风玻璃上产生反光倒影，避免干扰驾驶视线。外壳侧壁设置了多组宽度1mm的散热格栅，可及时导出HUD主机长时间工作产生的热量，避免夏季暴晒后主机过热出现显示异常、死机等问题。外壳的边角全部做了R3mm的圆角处理，没有尖锐凸起，即使发生碰撞也不会对车内人员造成二次伤害，符合汽车内饰件的安全设计要求。

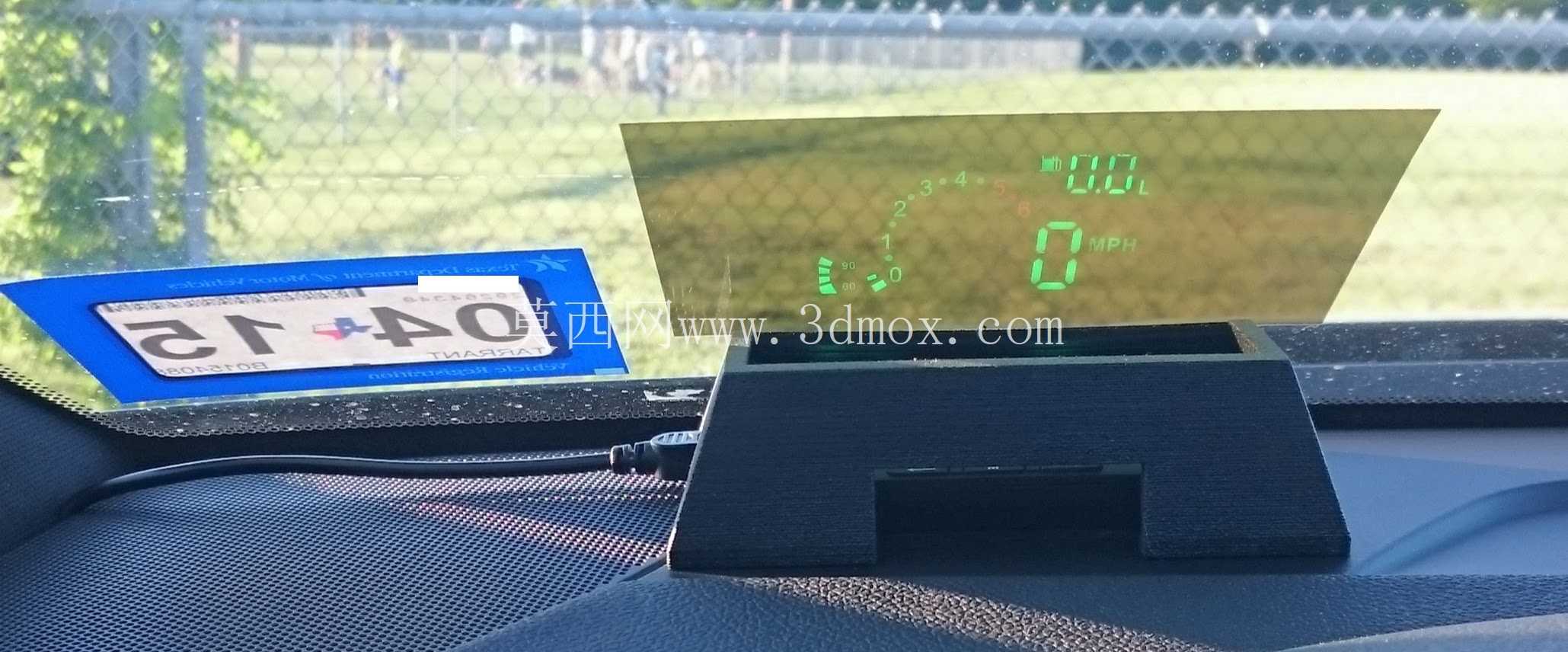

实际装车验证过程中，该外壳可完美适配目标车型的中控台安装位，安装后成像清晰无偏移，车辆经过颠簸路面时设备无移位、无异响，长时间暴晒后外壳无变形、无异味，线材隐藏后车内整体整洁度高，相比通用款可调支架的安装方案，视觉整体性更强，安装步骤更简便，不需要对车辆内饰做任何改装，也不会残留胶印损伤内饰表面，兼顾了实用性与内饰美观度。针对不同驾驶身高的驾驶员，外壳的成像角度预留了±2°的微调余量，可通过底部的薄垫片调整整体倾斜角度，适配不同坐姿下的观察需求，确保不同身高的驾驶员都能获得清晰无畸变的显示效果。
