适配直径17厚度5磁铁的薄型防护外罩

在各类磁吸定位、磁吸固定的工装与消费电子结构里，裸露的烧结钕铁硼磁铁普遍存在镀层磕碰破损、吸附碎屑难以清理、长期使用边缘崩缺的问题，这款圆形保护罩正是针对直径17mm、厚度5mm规格的圆柱磁铁做的配套防护结构，从实际装机的场景出发解决裸磁使用的各类痛点。日常做磁吸治具、小型磁吸固定座、柜门磁吸碰珠、数码设备磁吸定位模块的时候，很多工程师习惯直接把磁铁嵌入安装孔打胶固定，但钕铁硼材质本身硬而脆，装配时一旦敲到边缘就容易掉渣，使用过程中反复吸附铁质工件也会把磁铁表面的镍铜镍镀层磨花，时间长了容易氧化生锈，吸附的铁屑卡在磁铁和安装位缝隙里清理起来非常麻烦，加一层保护罩就能把这些问题从结构层面规避掉。

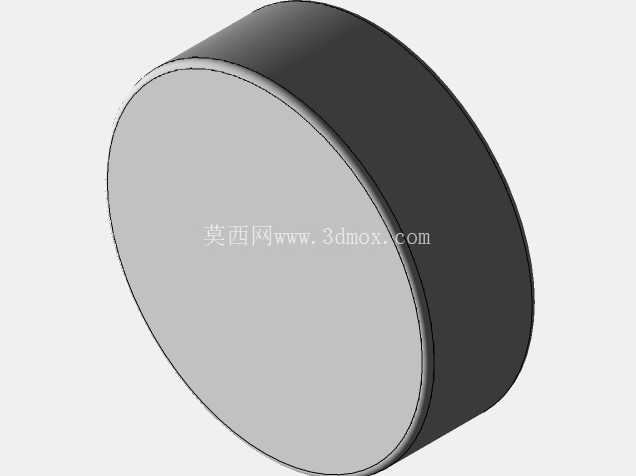

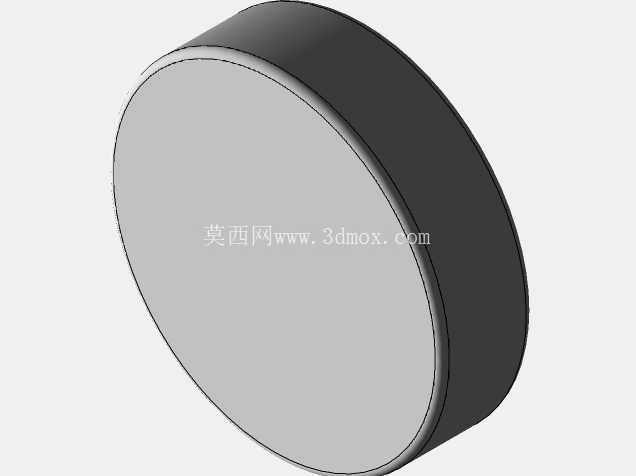

从结构设计逻辑来看，这款保护罩采用一端开口的薄型圆筒结构，内腔尺寸严格匹配17mm直径、5mm厚度的圆柱磁铁，侧壁做了均匀的薄壁厚设计，不会过度放大整体外径，安装时可以直接把磁铁从开口端压入罩内，依靠侧壁的微量过盈实现预固定，后续打胶或者做周圈压边都能进一步提升连接可靠性，封闭端的平面和磁铁端面齐平，不会额外增加磁吸工作面的间隔距离，能最大程度保留磁铁的有效吸附力，避免因为护罩厚度过大导致磁吸力大幅衰减。很多新手做磁吸结构的时候容易忽略护罩壁厚对磁路的影响，这款结构的壁厚控制在合理区间，既保证了足够的结构强度，压装磁铁的时候不会出现侧壁撑裂变形，又不会因为壁厚过大导致磁阻增加，实际测试下来和同规格裸磁的吸附力差距控制在可接受范围内，完全能满足常规固定、定位场景的使用需求。

从安装边界来看，压入磁铁之后整个组件的外径比磁铁本体大出双侧壁厚，设计安装孔的时候需要按照护罩的实际外径做公差配合，深度方向刚好覆盖磁铁的5mm厚度，封闭端的外平面可以直接作为磁吸工作面，不管是吸附铁质工件还是和对应磁吸件配合，接触面都能保持平整，不会出现因为磁铁端面倾斜导致的吸附贴合不严、吸力不均的问题。侧壁的高度刚好和磁铁厚度匹配，压入之后磁铁不会在罩内出现轴向窜动，开口端的边缘做了微小的倒角处理，压装磁铁的时候不会因为锐边切削磁铁镀层，也方便装配时快速对准放入磁铁，不需要额外做导向治具就能完成手工装配，小批量打样或者量产装配都能提升效率。

实际应用场景里，这类带保护罩的磁铁组件可以用在小型工装的快速定位、电子产品的磁吸后盖、机柜门的磁吸锁止、可拆卸配件的磁吸固定等多个场景，相比直接裸露使用磁铁，加了保护罩之后的组件抗磕碰能力明显提升，即使不小心掉落到地面，也是护罩先承受冲击，不会直接磕碎磁铁本体，日常清洁的时候只需要擦拭护罩外表面即可，不会有铁屑嵌在磁铁镀层缝隙里难以清理的问题。结构建模的时候特意把内腔的转角处做了微小的圆角处理，和磁铁的生产倒角匹配，压装的时候不会出现应力集中导致的磁铁崩角，外表面做了光滑的圆柱面处理，和安装孔配合的时候能顺畅推入，不会出现卡滞刮伤安装孔内壁的情况。封闭端的厚度经过反复校核，既不会因为太薄导致受冲击变形，也不会因为太厚影响磁吸力传递，对于需要经常拆卸、反复吸附的使用场景，这种结构的耐用度比直接固定裸磁要高出数倍，也能避免磁铁碎屑掉落到精密设备内部造成短路、刮伤工件表面的风险，在有洁净要求的装配工位使用也更合适，不会因为磁铁掉渣污染作业环境。
