做赛车周边配套展示结构的时候,最先要敲定的就是核心标识的立体造型参数,毕竟不管是线下赛事活动的展台立牌、赛车主题展馆的墙面装饰,还是周边衍生产品的开模基准,都得依托这个标识的三维结构来做适配。很多刚入行的结构设计师做这类标识的时候,容易只盯着平面轮廓去拉伸,忽略了实际安装场景里的视觉偏差——比如展台立牌的安装高度通常在1.2米到1.8米之间,观赛人群的视线落点大多集中在标识的中下部,要是直接等厚拉伸,站在3米外的观众看过去,标识的笔画转折处就会因为透视关系显得单薄,甚至出现笔画粘连的视觉误差。

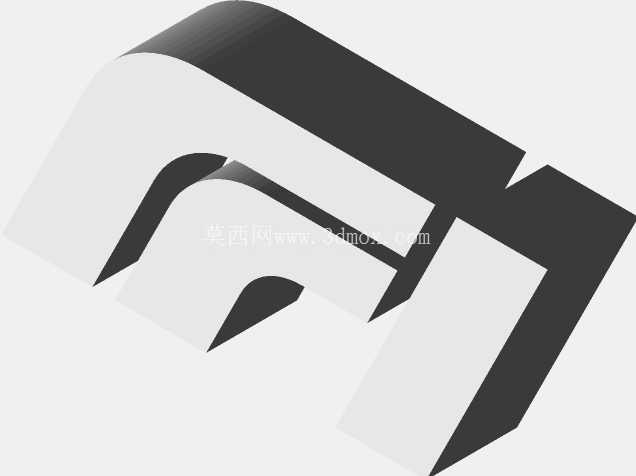

这次做的F1标识造型,在设计阶段就先把不同安装场景的视距参数做了前置核算:如果是用于墙面嵌入式安装,标识的整体厚度控制在80mm到120mm区间,背面预留15mm的安装挂耳槽,挂耳的位置避开笔画的纤细转折处,选在F字母的横段、1字的上下端这几个受力均匀的区域,避免安装后因为长期受力出现笔画变形。要是用于桌面展示的小尺寸摆件,整体外轮廓尺寸控制在150mm*70mm以内,底部做一体化的平底支撑,不需要额外加装支架,底部的平面度公差控制在0.2mm以内,放在光滑的展台上不会出现晃动感。
造型细节上,没有采用常规的直角拉伸结构,而是在标识的外边缘做了15度的斜切倒角,这个角度是经过反复视觉测试敲定的——斜切角度太小的话,灯光打上去没有足够的反光面,立体层次感出不来;角度太大的话,从正面看过去会出现明显的黑边,破坏平面视觉上的标识识别度。标识的笔画间隙也做了针对性调整,平面F1标志里F的中间横段和下方笔画的间隙是8mm,等比例放大到1米尺寸的立牌时,这个间隙会被等比例放大到80mm,但实际加工的时候如果完全按照平面比例做,站在侧面45度角看过去,两个笔画的投影会叠在一起,所以建模的时候特意把这个间隙往外侧偏移了12mm,保证在左右60度的观视角度范围内,都能清晰分辨出每个笔画的轮廓。
考虑到不同场景的加工需求,模型的结构做了分体和一体化两个版本的预留:如果是采用亚克力粘接加工,就把每个笔画拆成单独的零件,粘接面做0.1mm的公差预留,避免粘接的时候出现溢胶或者缝隙过大的问题;如果是采用金属铣削或者3D打印加工,就用一体化的模型结构,减少后期拼接的工作量。另外在标识的背面,不管是哪个尺寸版本,都预留了2mm深的线槽,要是需要做内置发光的版本,可以直接把LED灯带嵌在线槽里,不需要额外再做结构改造,线槽的位置刚好在笔画的中后部,从正面完全看不到,不会破坏标识的整体外观。
实际落地的时候还要考虑安装面的适配问题,比如安装在曲面的赛车车身装饰件上,标识的安装面不能做平面,要根据安装位置的曲面曲率做匹配的弧面,建模的时候特意把安装基准面做成可参数化调整的结构,只需要输入对应位置的曲率半径,就能快速生成匹配的安装面,不用重新调整整个标识的外形轮廓。还有户外使用的场景,标识的顶部边缘做了3度的倾斜面,避免雨天积水积灰,倾斜的角度刚好不会被正面视角察觉到,不会影响标识的整体视觉效果。
很多人觉得这类标识建模就是简单的平面拉伸,其实真正要做到落地好用,要考虑的细节远不止外形:比如大尺寸立牌的内部要做加强筋结构,加强筋的厚度是外壁厚度的0.6倍,位置隐藏在笔画的内侧,从外侧完全看不到,既保证了结构强度,又不会增加太多重量;小尺寸的周边产品要做圆角处理,所有外露的边缘都做R2的圆角,避免划伤使用者;要是做磁吸式的冰箱贴类产品,背面还要预留10mm直径、2mm深的磁铁安装槽,槽的位置选在重心点,保证吸在金属面上的时候不会出现歪斜。
