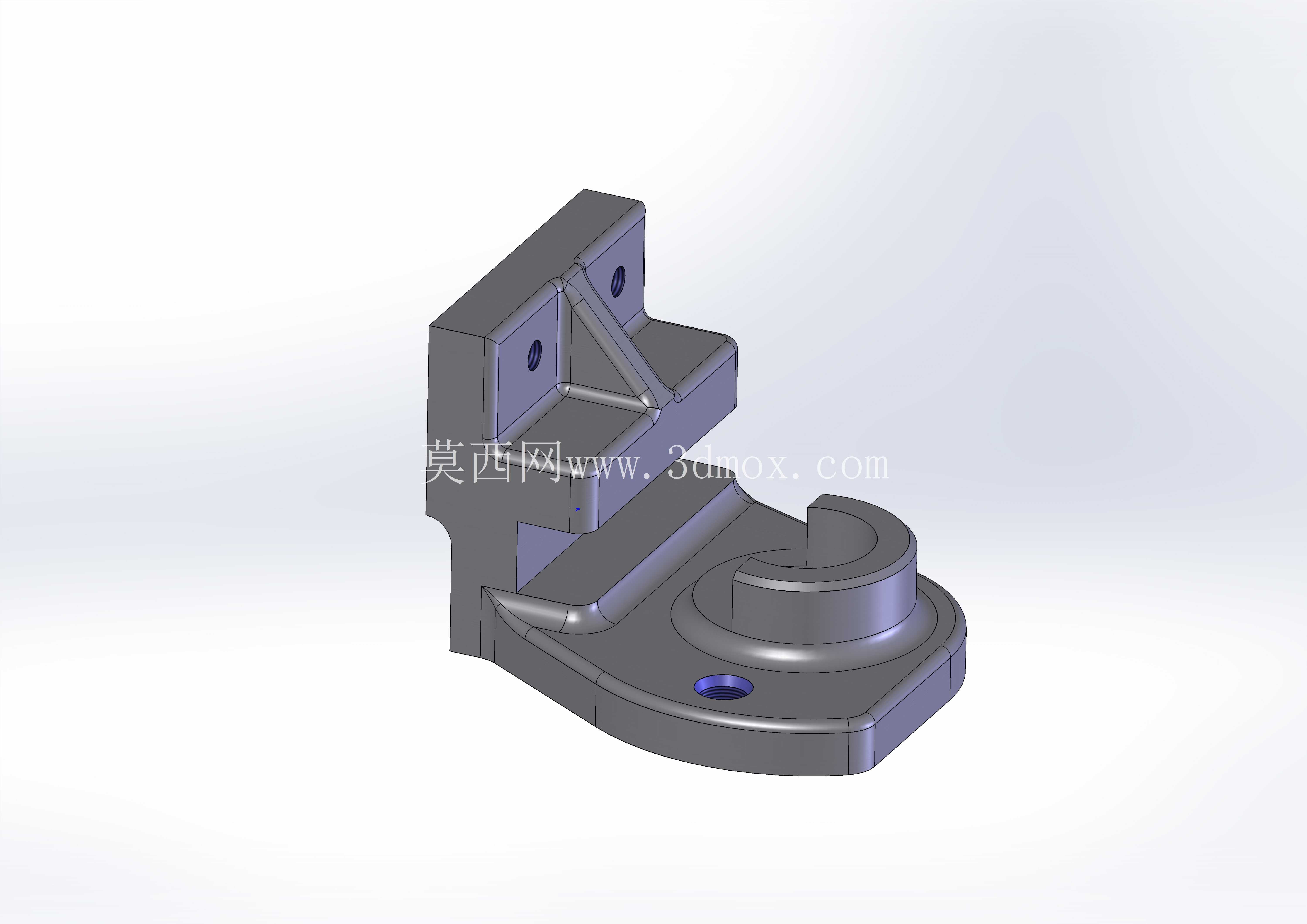

铸造一体式带支撑座法兰连接结构

这款带支撑结构的法兰构件，常见于中小型流体输送管路、小型设备机架的接驳位置，区别于常规平板法兰，它把安装支撑座与法兰本体做了一体化铸造设计，省去了现场拼接支撑件的工序，在空间紧凑的设备舱内安装优势十分明显。从实际使用场景来看，这类构件多用于需要同时承担管路对接、侧向负载支撑的工位，比如小型液压站的出油口接驳、车间压缩空气支路的转角固定、小型实验设备的流体管路挂载点，既能够实现两段管路的密封对接，又能通过上部的支撑结构承担外接阀组、短管段的重量，避免管路接头长期受侧向弯矩出现密封失效的问题。

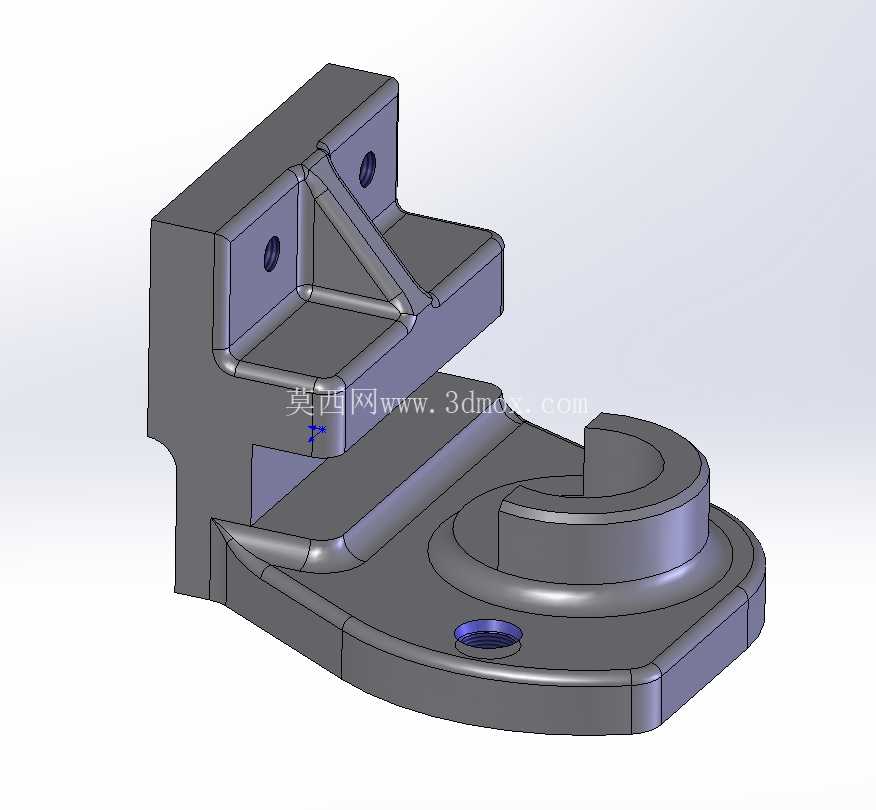

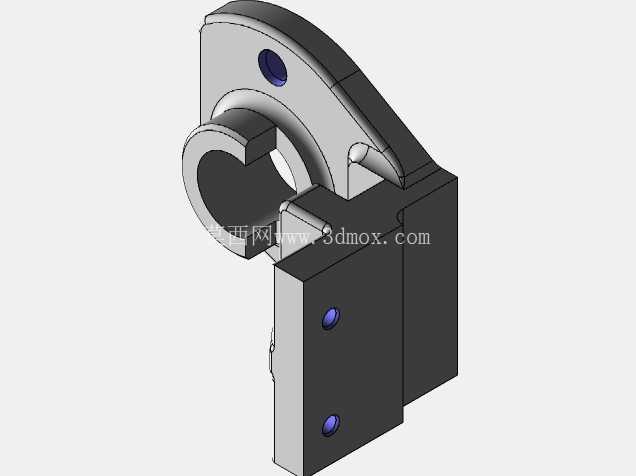

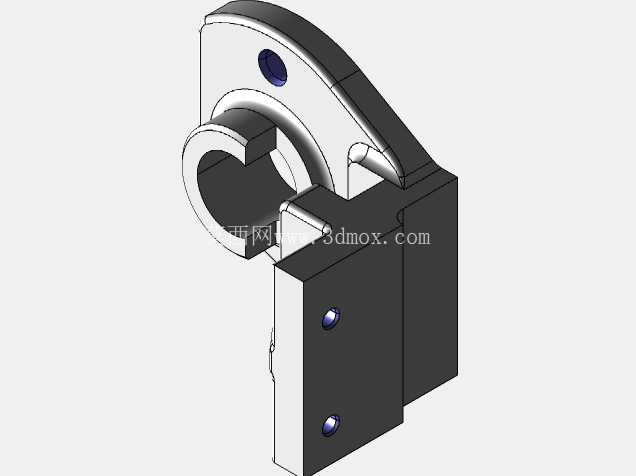

从功能特性上看，构件下部的法兰盘做了偏心式的轮廓设计，不是常规的整圆结构，而是根据安装空间做了切边处理，能够适配狭窄的安装位，法兰盘上预留的沉头安装孔，可直接穿入螺栓与对接法兰锁紧，沉孔设计能够让螺栓头完全埋入构件表面，不会突出干涉周边其他零部件。上部的支撑座采用L型折弯式的铸造结构，两个立面都预留了螺栓安装孔，可直接固定外接的阀块、管夹或者小型传感器支架，支撑座与法兰本体之间设置了两道三角形加强筋，筋板的厚度与本体壁厚保持一致，过渡位置做了大圆角处理，能够有效分散支撑座承受的侧向载荷，避免应力集中导致的铸造件开裂问题。

设计思路上，这款构件完全遵循铸造工艺的合理性要求，所有转角位置都设置了不小于R3的铸造圆角，避免出现锐角导致的铸造充型不满、应力集中问题，整体壁厚控制在均匀的6mm区间，没有出现壁厚突变的结构，能够有效降低铸造过程中的缩孔、变形缺陷。支撑座的安装面与法兰盘的密封面之间设置了严格的垂直度公差要求，建模时已经预留了后续机加工的余量，法兰密封面预留0.8mm的加工余量，支撑座的两个安装面各预留0.5mm的加工余量，不需要后续大量铣削就能达到装配精度要求。

从安装边界来看，法兰盘的最大外轮廓尺寸适配DN40规格的常规管路对接，安装孔的孔距符合通用管路法兰的安装标准，不需要额外加工转接板就能直接和标准法兰对接。上部支撑座的安装孔中心距法兰密封面的高度为72mm，支撑座向外伸出的长度为58mm，安装时需要预留的侧向操作空间不小于30mm，能够满足普通套筒扳手的操作空间要求。构件整体的安装基准为法兰盘的下端密封面，安装时先将法兰与对接管路锁紧，再通过上部支撑座的安装孔固定外接部件，整个安装过程不需要额外的焊接工序，全部采用螺栓连接，后期维护拆卸十分方便。

在实际工况适配性上，这款构件的材质默认采用灰铸铁HT200铸造，能够承受1.6MPa以内的流体压力，适用温度范围在-10℃到120℃之间，完全满足常规水、压缩空气、低压液压油等介质的输送要求。如果用于有腐蚀要求的工况，也可以更换为铸不锈钢材质，建模时的所有壁厚、加强筋结构都不需要调整，只需要更改材质参数就能直接用于模具生产。结构上没有复杂的异形曲面，模具制作难度低，适合小批量铸件生产，后期如果需要调整安装孔位、法兰尺寸，只需要修改对应草图参数就能快速衍生出不同规格的变体，能够适配多种不同的安装场景。
