嵌入式4x3矩阵按键密码锁壳体结构

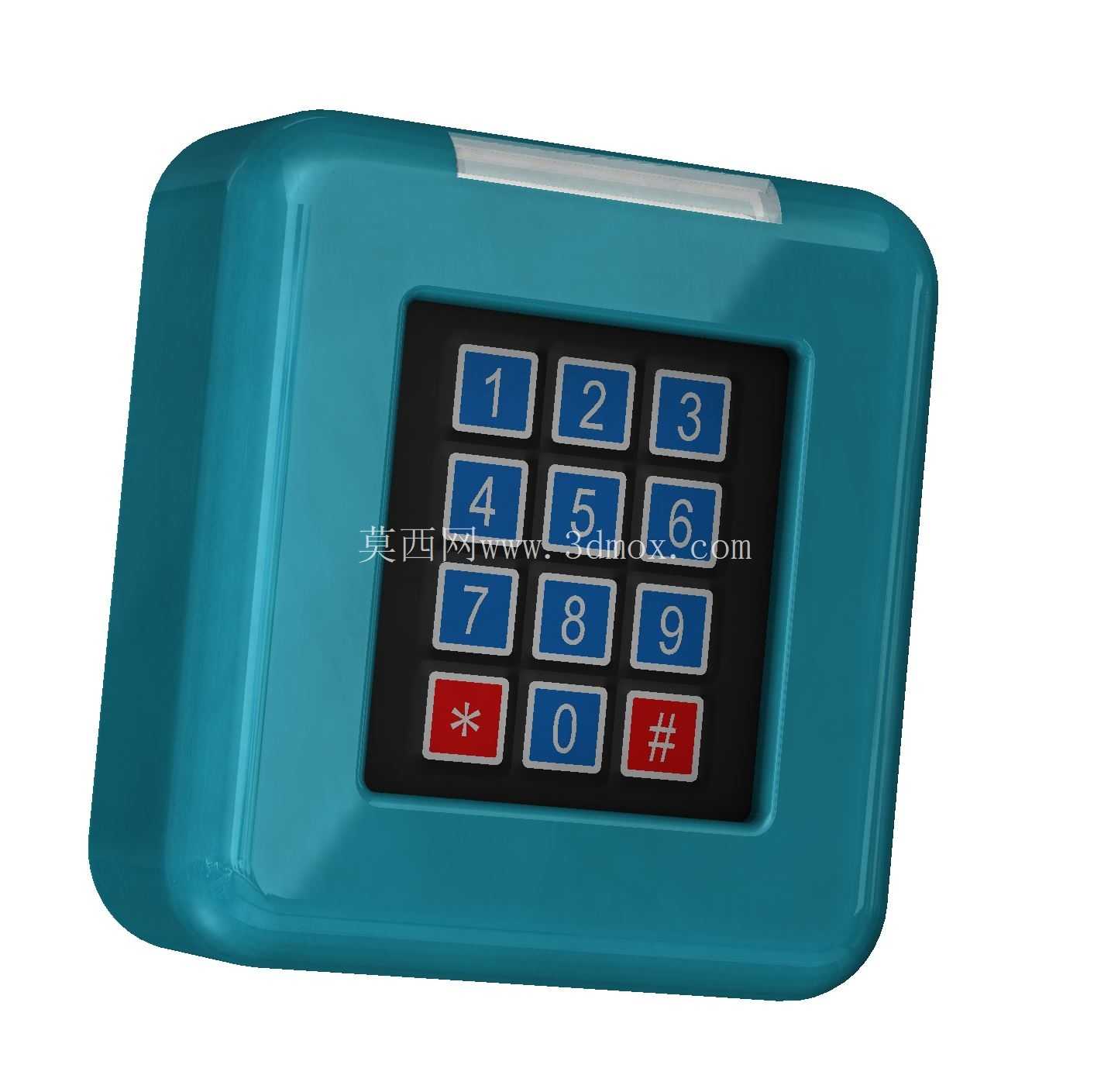

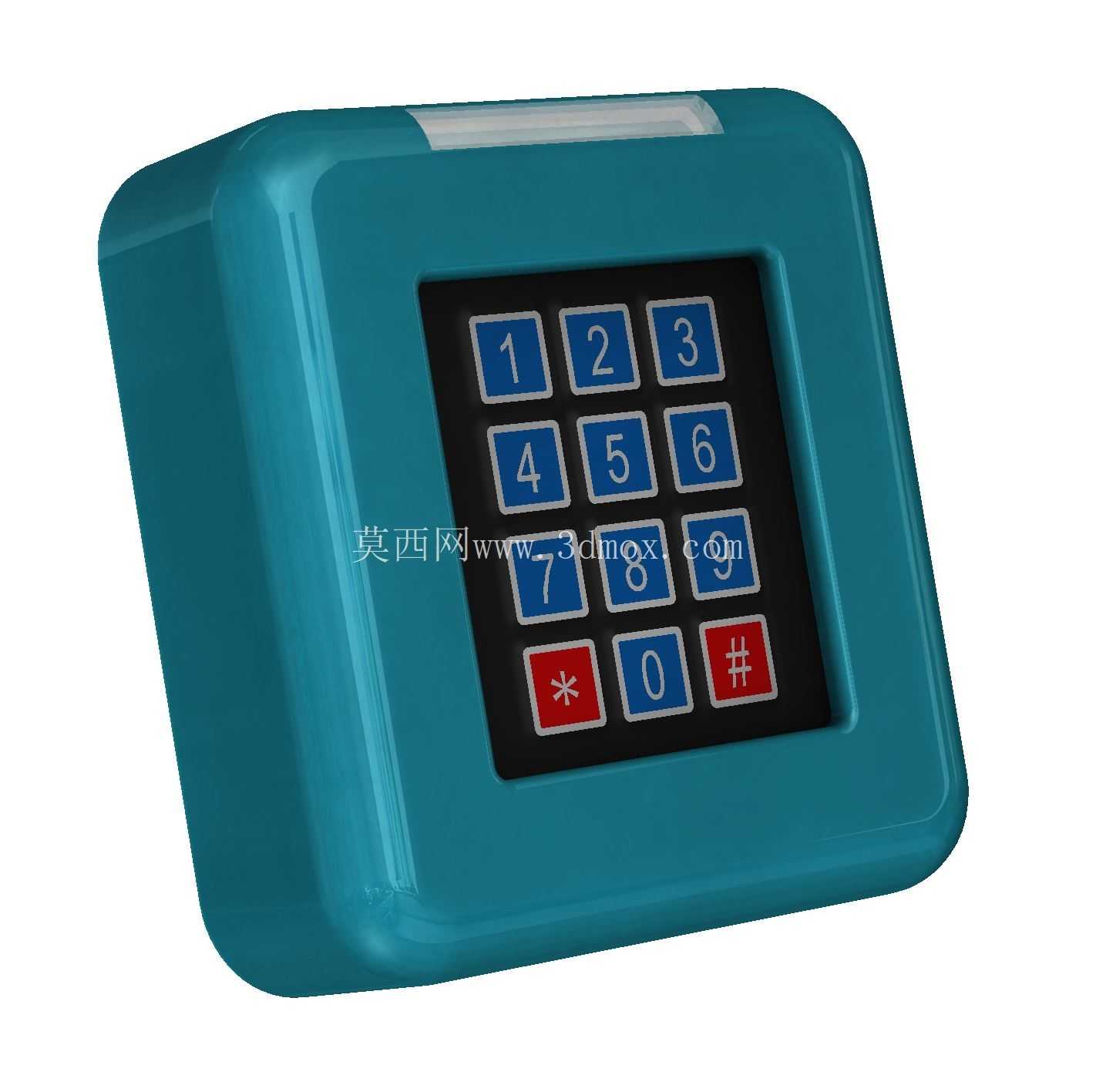

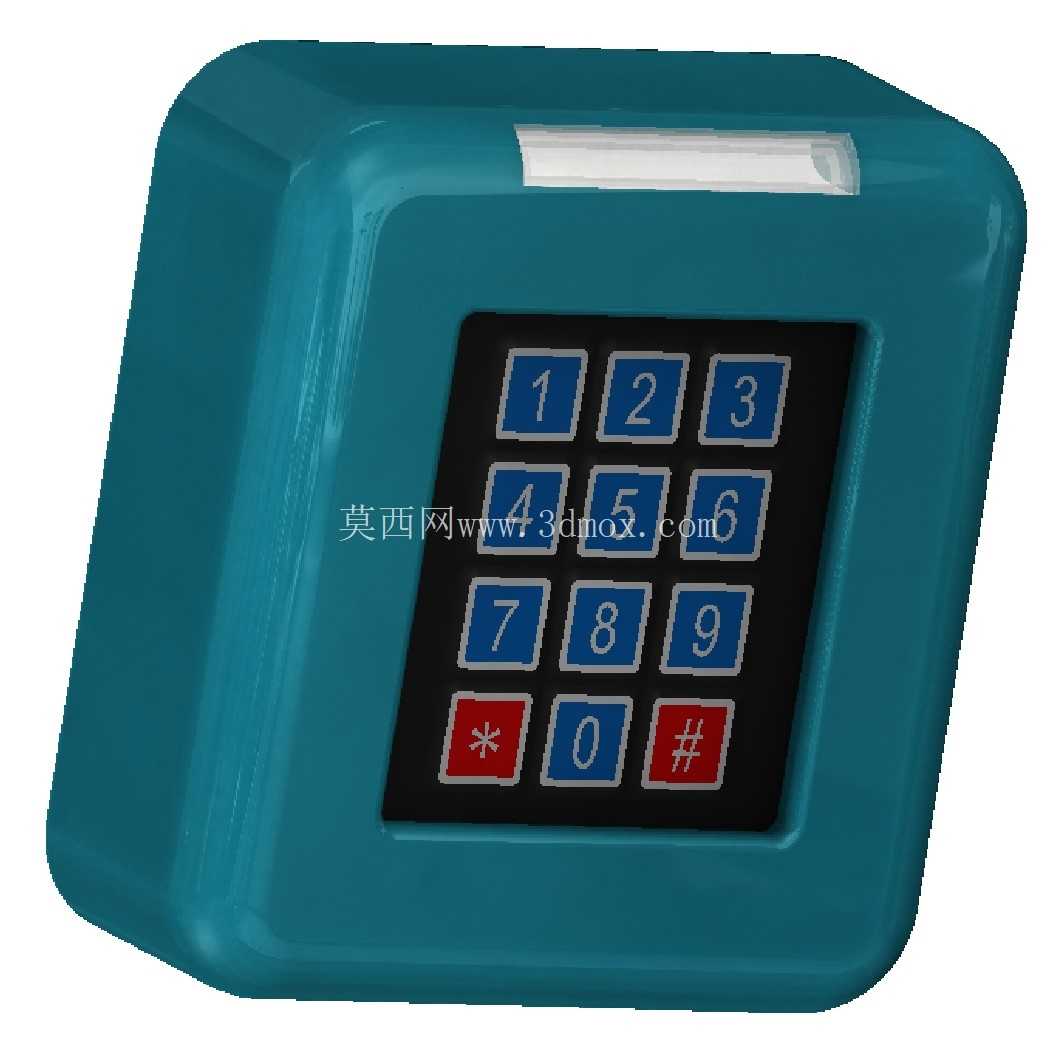

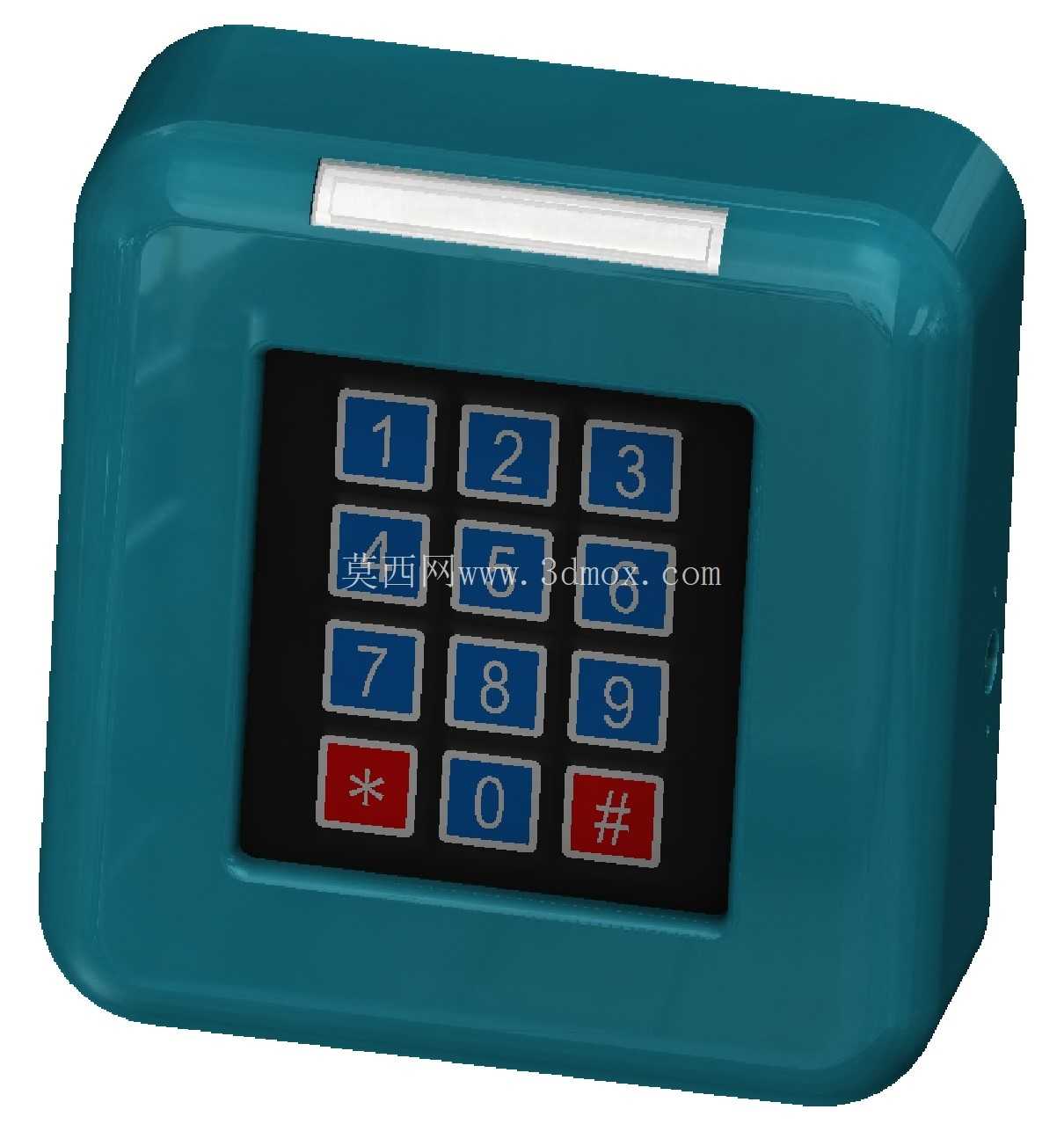

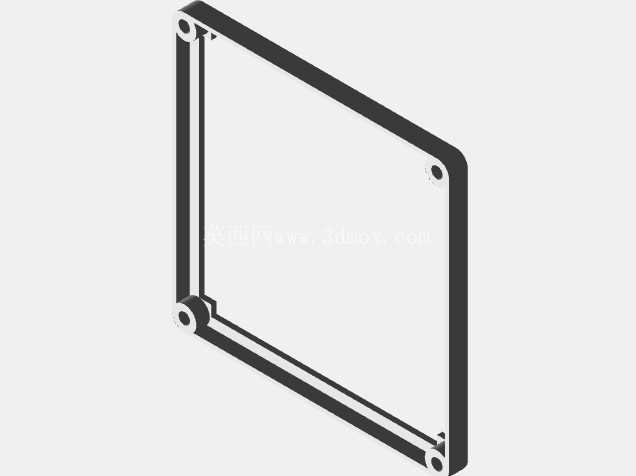

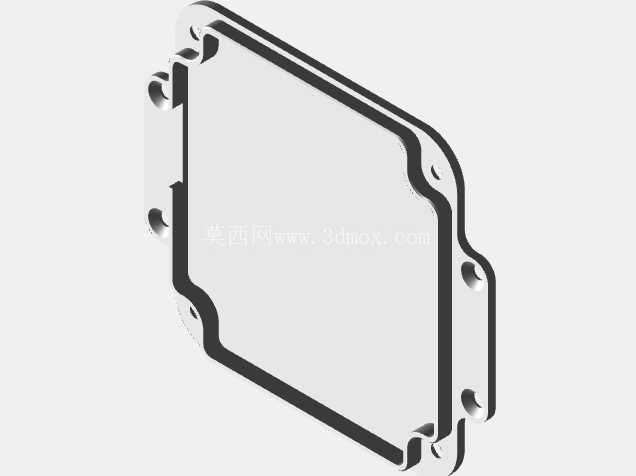

　　这款4行3列矩阵布局的按键锁结构，核心应用场景覆盖小型储物柜门、公共区域寄存柜、室内门禁副锁、设备操作权限锁止等场景，区别于传统机械锁的钥匙匹配逻辑，依靠12位按键的密码组合实现权限验证，无需携带实体钥匙，适配高频次人员流动的公共使用场景。从结构设计逻辑来看，整体壳体采用圆角矩形的一体化注塑成型思路，外壳边缘做了R8左右的大圆角过渡，既避免安装使用过程中的锐边磕碰，也能在注塑阶段减少应力集中，降低壳体成型后的翘曲变形概率。正面按键区域做了内凹下沉设计，下沉深度约2mm，按键面板与壳体之间预留0.3mm的装配间隙，既可以避免日常使用中按键被意外刮蹭触发，也能在按键区域贴装防水覆膜时，给覆膜边缘留出贴合台阶，提升IP防护等级。

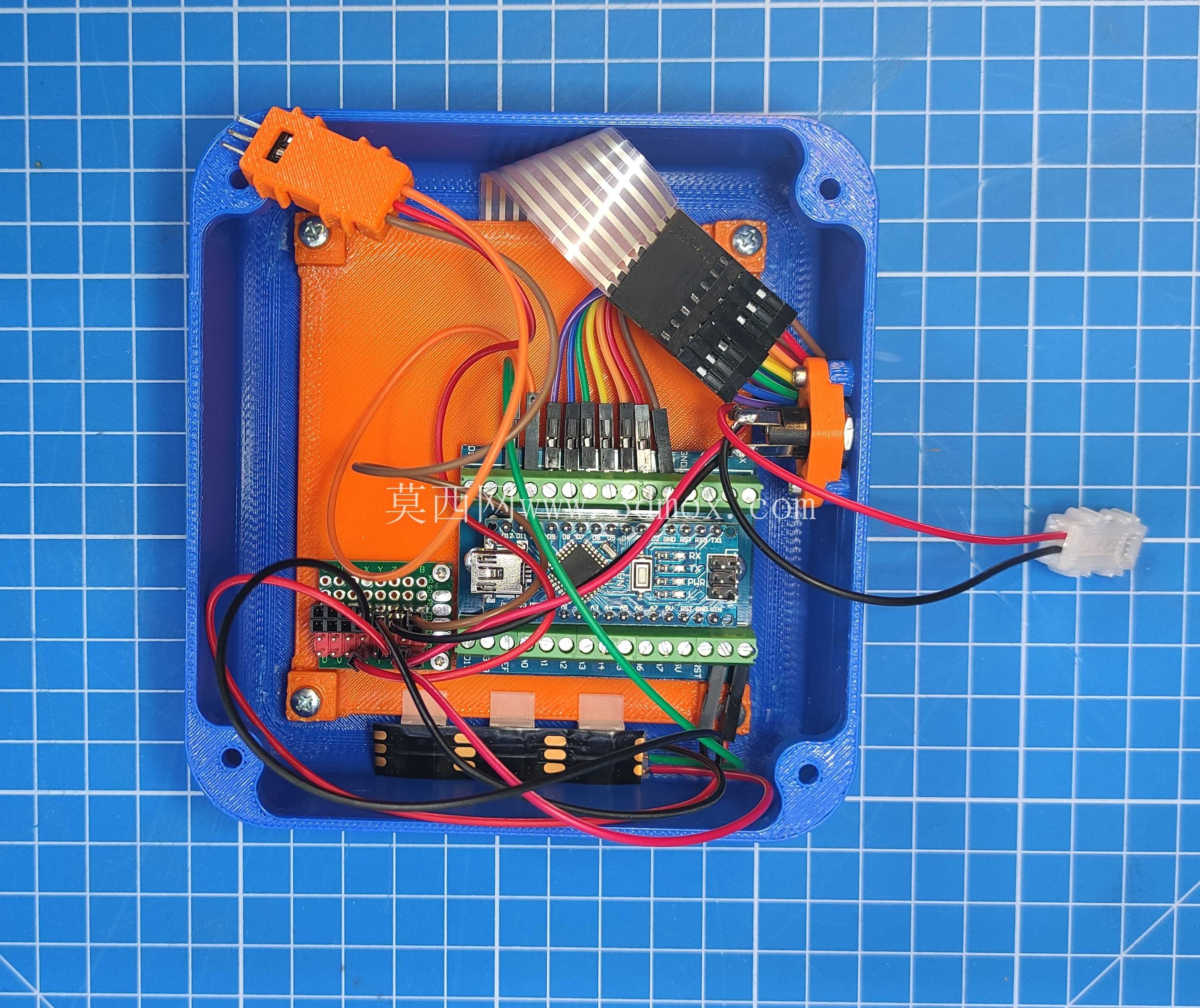

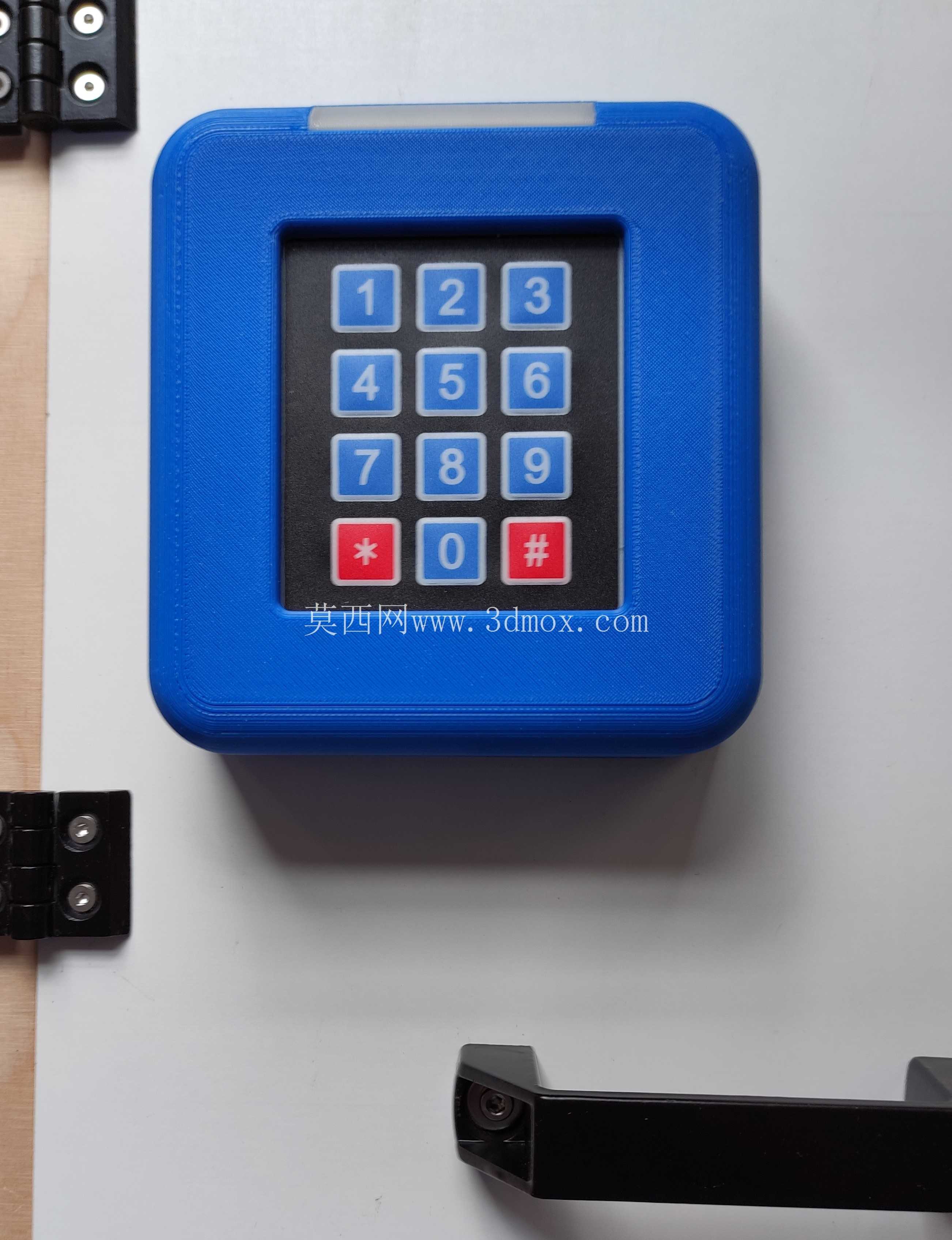

　　按键采用标准4x3矩阵排布，10个数字键搭配、#两个功能键，按键帽做了微凸的弧面设计，贴合指腹按压的触感，单个按键的按压行程设计为1.2mm，触发压力控制在60g左右，兼顾按压反馈的清晰度与长期使用的疲劳度，按键下方的PCB板通过壳体内部的四个定位柱做限位，配合卡扣结构完成固定，无需额外打螺丝，减少装配工序。壳体顶部预留了长条形的状态指示灯安装位，宽度与按键区域匹配，可通过导光件将PCB板上的LED光线导出，实现密码输入正确、错误、待机等不同状态的灯光提示，无需额外开孔破坏正面的整体性。从安装边界尺寸来看，整体壳体的长宽尺寸控制在85mm75mm左右，厚度约22mm，属于紧凑型的嵌入式安装尺寸，安装时仅需在门板或柜体面板上开出78mm*68mm的方孔，将壳体从正面嵌入后，通过背部的卡扣或者两个M3的安装螺丝完成固定，适配1-5mm厚度的门板安装场景，背部预留了接线槽位，可引出电源线与锁体控制线，接线区域做了挡边设计，避免安装时线材被挤压破损。

　　功能设计上，这款锁的结构预留了两种安装适配性，既可以搭配电磁锁体实现柜门的电控开启，也可以内置小型电机驱动锁舌实现独立锁止，壳体内部的空间做了分区设计，按键PCB区域与背部的控制板、电池仓区域通过筋位分隔，避免按键按压时的形变影响控制板的焊接可靠性，电池仓可容纳两节7号电池，供电回路做了低功耗设计的预留空间，待机状态下的功耗可控制在微安级别，满足长期免维护的使用需求。

　　在细节结构处理上，壳体的合模线设计在侧面的居中位置，后续做表面喷油处理时可以轻松遮盖合模线痕迹，正面外壳表面做细晒纹处理，既可以提升握持触摸的质感，也能减少日常使用中指纹、划痕的残留，按键的字符采用透光设计，可搭配背光灯实现暗光环境下的按键识别，适配楼道、地下室等光线不足的安装场景。考虑到公共场景的使用强度，壳体选用ABS+PC的共混材料作为注塑原料，兼顾ABS的易加工性与PC的抗冲击性能，日常使用中遇到硬物磕碰、暴力按压都不容易出现开裂变形，按键帽采用POM材质，耐磨性能优异，长期高频按压也不会出现字符磨损、卡键的问题。结构设计阶段还做了防拆触发的预留位，壳体背部靠近安装面的位置预留了轻触开关的安装槽，当锁体被暴力拆卸离开安装面时，轻触开关触发可输出报警信号，提升锁具的防破坏能力。
