NX逆向工程网格精度设置实操案例

在实物复刻、小批量定制件开发的逆向工程场景中，扫描点云到可编辑参数化模型的转化精度，直接决定后续开模、数控加工的成品匹配度。很多刚接触逆向的工程师容易忽略网格划分阶段的参数设置，要么把网格公差设得太小导致曲面面片数量爆炸，普通工作站拖动模型都出现卡顿，后续倒角、拔模分析根本没法顺畅操作；要么公差放得太宽，把扫描件上的圆角、曲面过渡特征磨平，做出来的模型和实物放在一起对比，轮廓偏差肉眼都能看出来，根本没法满足装配要求。

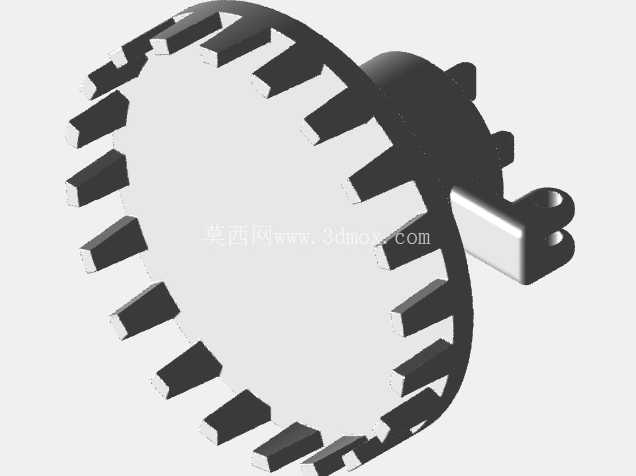

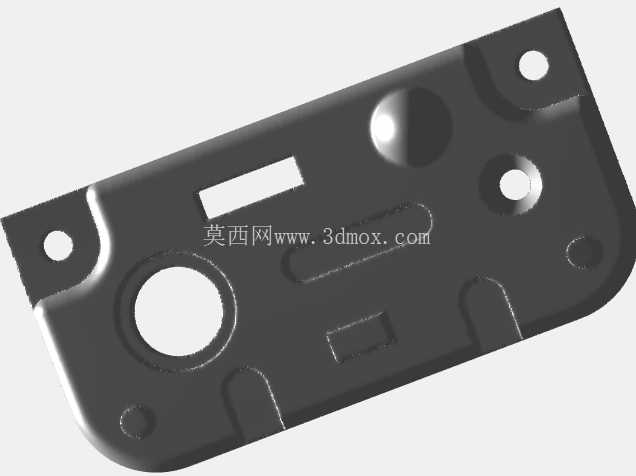

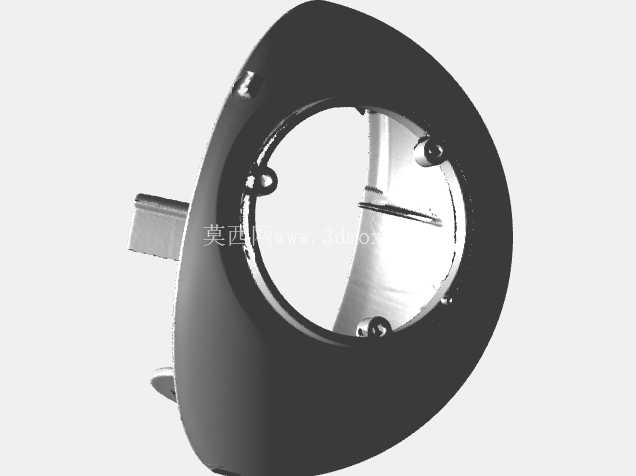

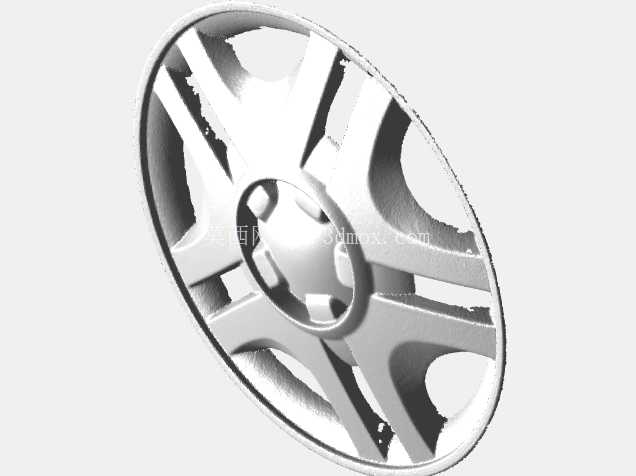

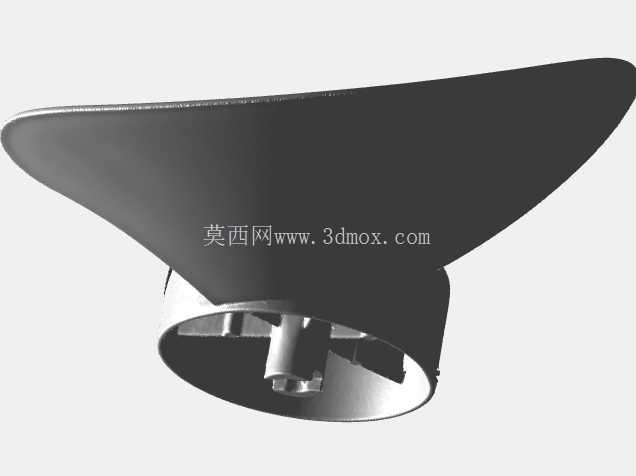

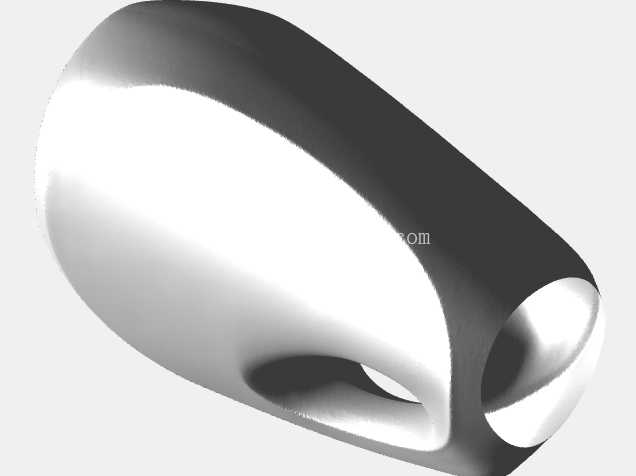

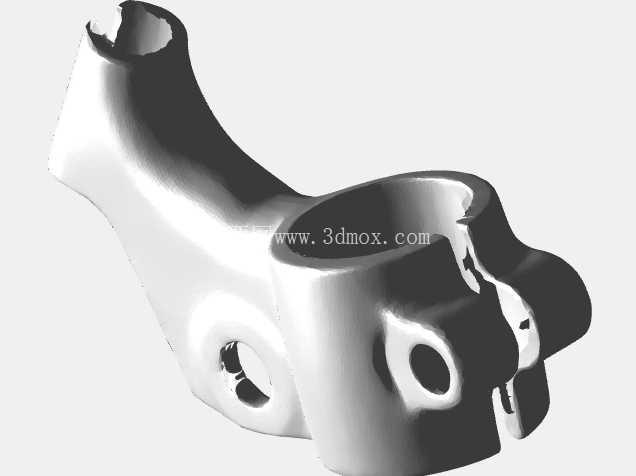

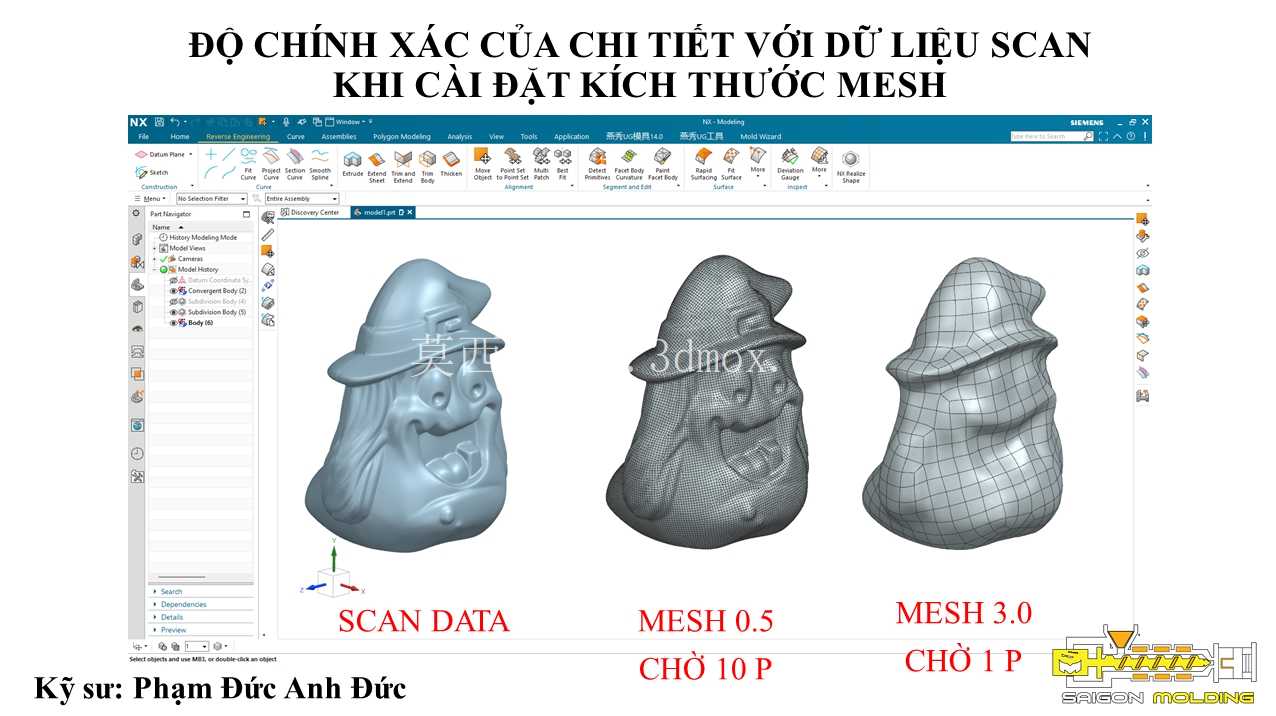

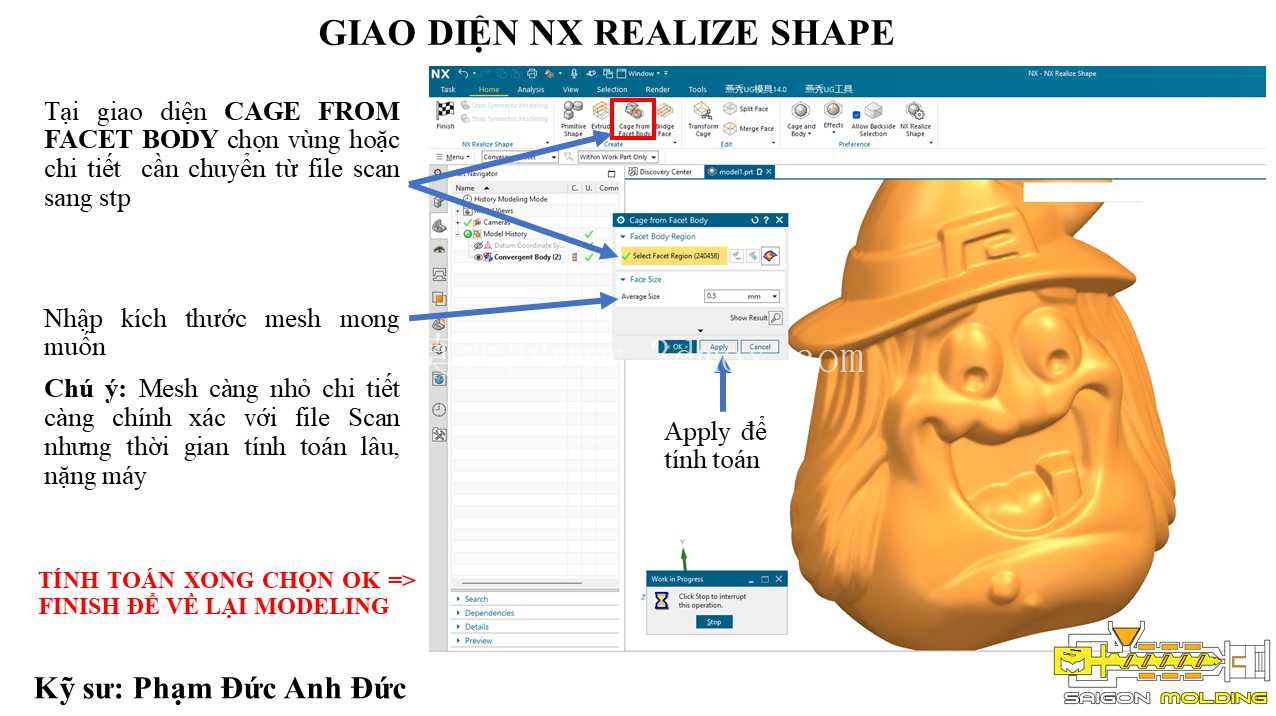

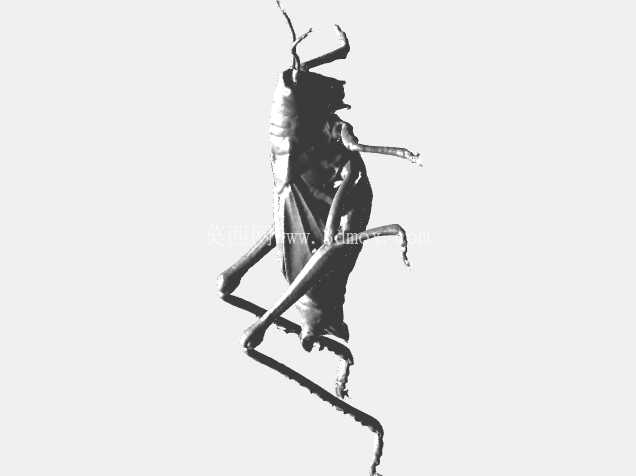

这次的实操案例围绕卡通造型摆件的扫描数据处理展开，核心演示不同网格尺寸设置下的模型特征保留差异。从实际工程落地的角度看，0.5mm网格尺寸的设置，对应扫描点云密度足够高的工况，能完整保留造型表面的凹凸纹理、帽檐的曲面弯折弧度、面部表情的细微起伏，这种精度等级的网格，适合用来做外观要求高的展示件、文创产品的复刻，后续做曲面拟合的时候，提取的特征线和实物轮廓偏差能控制在0.1mm以内，完全满足光敏树脂3D打印、硅胶翻模的精度要求。但这种精度的网格面片数量会达到十万级，要是直接用这个网格做实体化操作，普通配置的电脑很容易出现运算超时，甚至软件闪退的情况，实际操作中一般会先把高密网格做特征提取，再用参数化曲面重构，而不是直接对网格做实体编辑。

3.0mm网格尺寸的设置，对应的是对外观细节要求不高，只需要还原整体外轮廓的工况，比如做产品的内部结构避让、装配干涉检查的时候，不需要保留表面的细微纹理，用粗网格能大幅降低模型的数据量，拖动、旋转、做布尔运算的响应速度会提升数倍。这里要注意的是，粗网格设置的时候不能直接全局放大公差，要先把安装配合面、定位基准面的区域做网格加密，不然基准面的平面度偏差太大，后续做装配约束的时候会出现配合面错位，哪怕整体轮廓看起来对得上，实际装配件的时候也会出现缝隙或者装不进去的情况。

从设计思路上看，逆向工程不是单纯把扫描数据转成实体就结束，而是要根据后续的加工工艺、使用场景倒推网格设置的参数。比如这个案例里的卡通造型，如果是用来做吹塑模具的模芯，网格精度就要匹配模具的加工公差，网格尺寸不能超过刀具的最小加工步距，不然加工出来的模芯表面会有明显的网格棱线，后续抛光要花大量时间；如果只是做产品的外包装结构设计，只需要知道产品的最大外轮廓尺寸，用粗网格就足够，没必要浪费时间做高精度的曲面重构。

实际操作中还要注意安装边界的尺寸校验，不管网格精度设成多少，最终生成的实体模型都要和扫描数据做整体偏差分析，重点检查安装定位面、配合止口的尺寸偏差，不能只看视觉上的造型相似度。很多新手做逆向的时候容易盯着外观细节抠，反而忽略了关键配合尺寸的校验，最后做出来的模型外观看着很像，实际装到配套结构上的时候，要么尺寸超差装不进去，要么间隙太大固定不住。另外网格划分的时候要尽量保证面片的规整度，避免出现狭长的三角面片，不然后续拟合曲面的时候会出现曲面褶皱，还要花大量时间修补破面，反而降低工作效率。

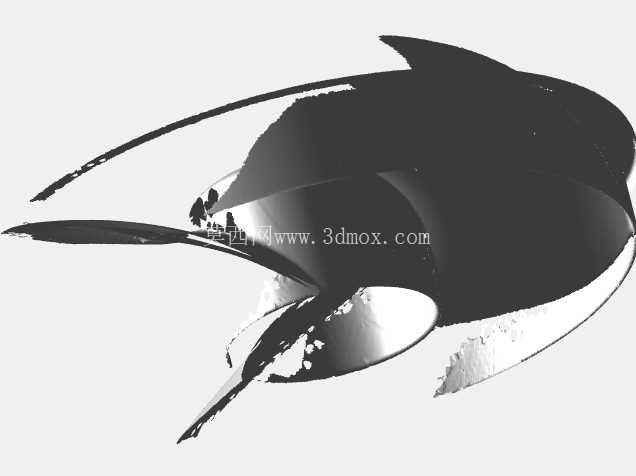

不同的扫描设备生成的点云数据噪点水平不一样，网格设置之前要先做点云的去噪处理，把扫描过程中因为反光、遮挡产生的杂点去掉，不然网格生成的时候会把杂点也算进去，模型表面会出现多余的凸点或者凹坑，后续还要手动删除修补。比如扫描深色或者反光表面的时候，点云容易出现局部缺失，网格生成的时候会自动补洞，这部分补出来的曲面要和实物做对比校验，不能直接默认软件自动补的面就是正确的，尤其是有装配关系的区域，自动补面经常会出现轮廓偏差，必须手动调整特征线保证尺寸准确。
