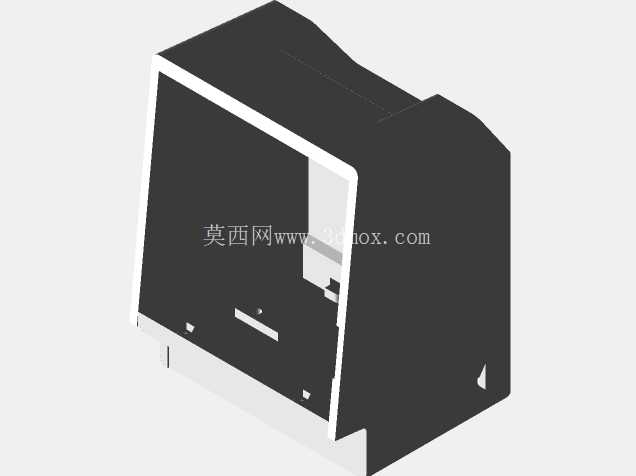

可搭载树莓派的迷你复古电脑外壳结构

这款迷你复古电脑外壳的设计，核心瞄准桌面数码DIY爱好者的个性化改装需求，同时兼顾复古数码收藏场景的展示属性，整体复刻经典老式个人电脑的外观轮廓，针对树莓派这类单板计算机的安装做了全维度结构适配。从实际使用场景来看，它既可以作为桌面小型复古数码摆件，搭配小型显示屏实现复古系统的运行展示，也能作为嵌入式小型开发终端的外壳，在桌面级嵌入式开发场景中提供规整的硬件防护，避免单板裸露带来的积灰、引脚误触等问题。

结构设计上，外壳采用分体式拼接思路，主体分为前壳、后壳、底部支撑三个主要部分，拼接处预留0.2mm的装配公差，适配FDM3D打印的工艺精度，无需额外螺丝即可实现卡扣式固定，同时在对应树莓派的接口位置预留了精准的开孔，涵盖电源接口、HDMI接口、USB接口、网线接口的对位缺口，安装后所有外接接口均可正常插拔使用，不会出现遮挡干涉。前壳区域预留了显示屏安装位，适配3.5寸小型IPS显示屏的安装尺寸，屏幕安装槽周边设计了1mm的限位凸台，屏幕装入后可通过双面胶或小尺寸压块固定，避免晃动。

外形尺寸方面，整体长宽高控制在150mm*120mm*100mm的范围内，属于桌面小型设备范畴，不会占用过多桌面空间，底部预留了10mm高度的支撑脚，既可以提升整体放置的稳定性，也能在底部形成空气流通间隙，帮助树莓派运行时的热量散出，避免封闭外壳导致的积热问题。安装边界上，内部腔体的有效安装空间为100mm*80mm*30mm，除了标准尺寸的树莓派3B/4B之外，还可以容纳小型散热风扇、GPIO扩展模块等附加配件，腔体内部设计了2mm高度的支撑柱，对应树莓派的安装孔位，可通过M2螺丝将单板固定在支撑柱上，避免单板与外壳内壁直接接触造成短路。

设计过程中针对3D打印的工艺特性做了多处优化，所有转角位置均做了R2以上的圆角处理，避免打印过程中出现应力集中导致的翘曲问题，外壳壁厚统一设置为2mm，既保证了整体结构强度，也不会因为壁厚过大增加打印耗时与耗材用量。前壳的屏幕边框位置做了0.5mm的下沉设计，安装屏幕后屏幕表面与边框基本齐平，还原老式电脑的正面视觉效果，后壳的散热区域采用格栅式开孔，开孔宽度2mm，既保证通风效果，也不会因为开孔过大影响整体外观的完整性。

从功能特性来看，这款外壳除了基础的硬件防护与外观展示作用之外，还预留了自定义改装的空间，比如前壳下方的位置可以加装小型微动开关作为电源按键，对应开孔位置已经预留，用户可以根据自身需求加装电源控制模块，实现整机的一键开关机；底部支撑脚位置预留了防滑垫粘贴槽，可粘贴直径10mm的橡胶防滑垫，进一步提升放置时的摩擦力，避免桌面光滑导致的设备滑落。整体结构没有复杂的倒扣或者薄壁结构，即使是入门级的桌面3D打印机也可以顺利打印成型，打印时无需添加过多支撑，仅在屏幕开孔的内侧位置添加少量易拆除支撑即可，大幅降低了DIY制作的门槛。
