全地形越野车辆管式承载车架结构设计

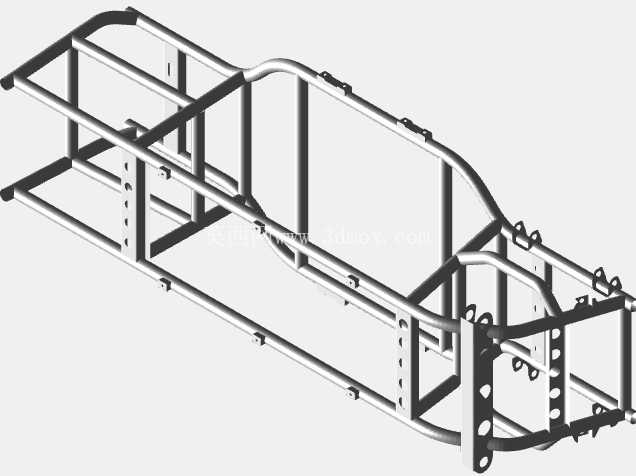

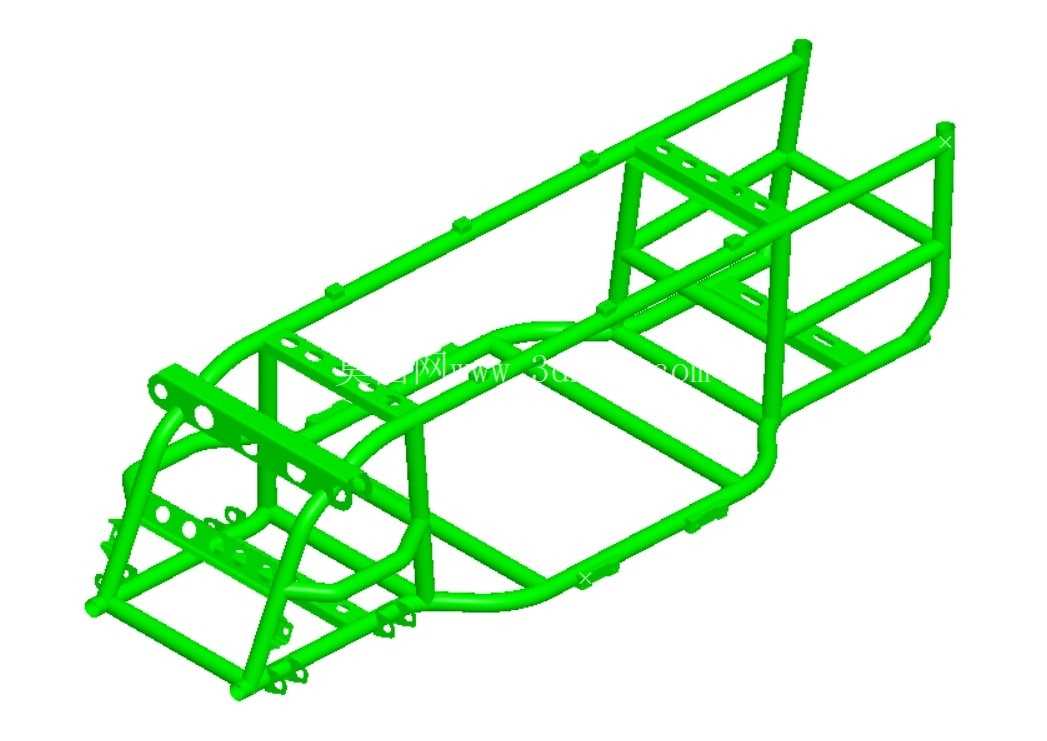

　　设计阶段优先考虑非铺装路面的载荷特性，没有沿用普通代步车辆的底盘受力逻辑，而是将主承载梁的走向完全匹配冲击载荷的传递路径：前部管架预留了动力单元与前悬挂的安装点位，上摆臂、下摆臂的安装支座直接焊接在主管梁交汇节点上，避免悬臂结构带来的应力集中，前部延伸的管段同时集成了前防撞结构与转向机安装位，不需要额外加装独立防撞梁，减少冗余重量。中部驾乘区域的管架形成闭合的笼式结构，横向、纵向的连接管完全按照防滚架的受力要求排布，侧边防撞管的高度刚好覆盖驾乘人员的躯干侧面位置，在车辆发生侧翻时，管架结构可以形成稳定的生存空间，不会出现结构溃缩侵入驾乘区域的问题；中部底板位置的横向连接管预留了座椅安装、电池固定、线束排布的点位，管梁之间的间隙经过精准核算，既可以满足常规零部件的安装空间需求，又不会因为管间距过大导致底板支撑刚度不足，在承受大落差落地冲击时不会出现底板形变。这款管式全地形车车架，是针对非铺装路面越野场景开发的核心承载结构，日常作业覆盖山地农林巡检、户外赛事保障、荒漠区域通勤、雪地救援通行等多类复杂工况，区别于普通乘用车辆的冲压焊接一体式车架，整体采用空间管阵式布局，核心作用是为动力总成、悬挂系统、转向机构、驾乘防护组件、储物载物结构提供统一的安装基准，同时承受越野过程中来自路面的多维冲击载荷，避免结构形变影响整车操控稳定性。

　　后部管架结构主要承担后悬挂、动力传动组件与后置载物区域的承载需求，后减震器的上安装点直接设置在顶部主管梁与斜向支撑管的交汇位置，把减震器传递的冲击载荷直接分散到整个后部车架结构上，避免局部应力过大导致管梁开裂；后部延伸的管架可以直接固定后置货箱或者备用轮胎安装支架，不需要额外加装附属支撑结构。整个车架的主管材选用高强度合金钢管，所有连接位置均采用相贯线切割后满焊处理，焊接位置预留了打磨应力释放的工艺余量，避免焊接应力集中导致的使用过程中开裂问题。

　　安装边界方面，车架前部的安装点间距匹配常规大行程双叉臂悬挂的安装尺寸，转向机安装位的中心距与全地形车通用转向拉杆的行程完全适配；中部驾乘区域的安装孔位适配主流的全地形车分体式座椅，安全带安装点的位置符合越野车辆防护的受力角度要求，不会出现安全带拉力角度偏移导致的防护失效；后部的传动系统安装位匹配链传动或者轴传动的全地形车动力布局，不需要对管架进行二次切割修改即可完成动力总成的适配。

　　车架整体的宽度控制在常规全地形车的合规尺寸范围内，轮距安装点的位置可以适配12寸到14寸的越野轮胎，不会出现轮胎转向过程中与管架发生干涉的问题；车架的离地间隙基准点经过反复校核，在悬挂处于最大压缩行程时，车架最低位置依然可以保证足够的通过性，避免越野过程中托底损伤主承载梁。不同于很多改装类车架只追求强度忽略装配精度的问题，这款车架的所有安装支座的孔位同轴度、平面度都按照量产零部件的公差要求设计，在三维建模阶段就完成了所有运动部件的干涉检查，包括前轮最大转向角度时的轮胎间隙、悬挂全行程压缩时的减震器与管架间隙、转向拉杆在全行程摆动时与周边部件的间隙，从设计端避免实车装配时出现的干涉问题。管架的管材壁厚选择经过多轮仿真验证，主承载梁选用壁厚稍大的管材保证冲击强度，辅助支撑管选用稍薄的管材控制整体重量，实现强度与重量的平衡，不会因为过度追求强度导致整车重量过大影响动力表现，也不会因为减重过度导致车架刚度不足，在长时间大冲击工况下出现金属疲劳问题。
