壁挂式枪型安防监控摄像头结构设计

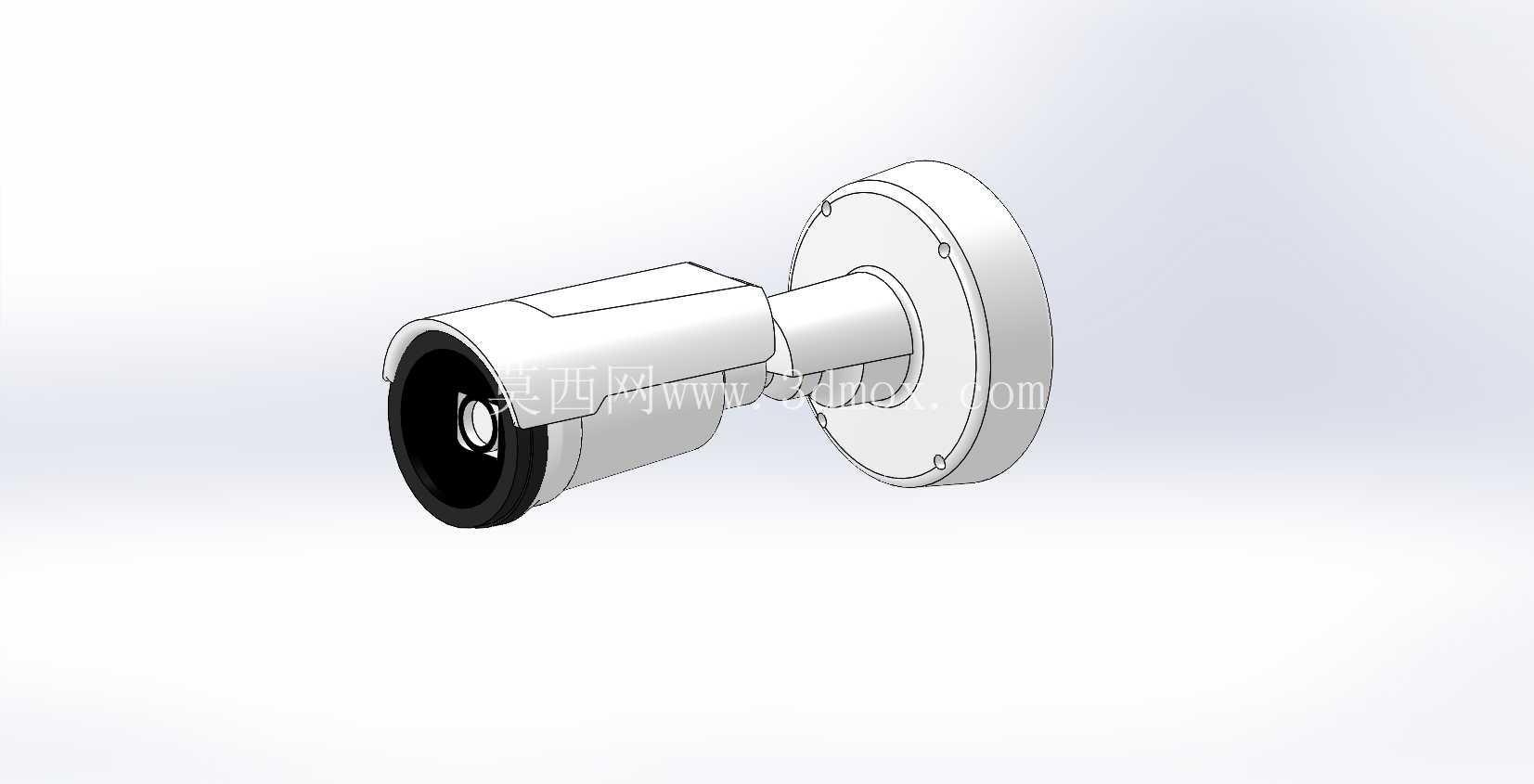

　　这款枪型监控设备的结构设计，首先围绕户外与半户外安防场景的安装需求展开，日常可覆盖园区周界、商铺出入口、楼道走廊、厂区通道等点位的视频采集需求，设备本身采用筒式机身搭配圆形壁挂底座的分体铰接结构，核心是为了适配不同安装面的角度调节需求。从实际安装边界来看，圆形安装底座预留了均匀分布的沉头安装孔位，可直接通过膨胀螺丝固定在混凝土墙面、金属立柱或者吊顶平面上，底座与筒身之间的铰接连接段预留了足够的俯仰调节余量，安装完成后可根据监控视场的需求，在垂直方向调整镜头俯仰角度，水平方向也可通过底座的安装定位微调朝向，无需额外加装复杂的万向调节支架，能减少现场安装的配件成本与调试工时。

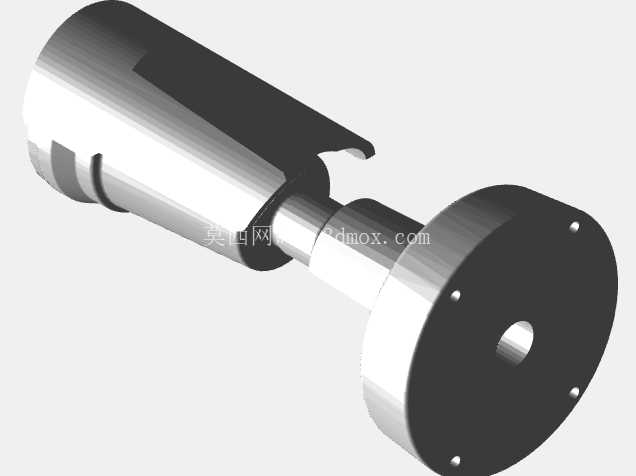

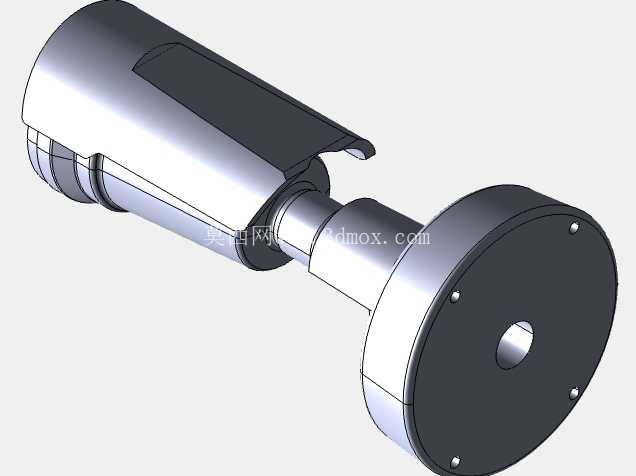

　　机身部分采用等径筒式结构，镜头端设置了内凹的镜头防护台阶，可避免日常使用中镜头被剐蹭磨损，筒身与铰接段的连接位置做了过渡圆角处理，没有尖锐的结构棱角，一方面能减少安装调试过程中划伤施工人员的风险，另一方面也能降低户外积灰、积水残留的概率，适配长期外露使用的工况。从功能结构的设计逻辑来看，筒身内部预留了足够的腔体空间，可容纳镜头模组、感光元件、供电模块以及网络传输模块，腔体的壁厚做了均匀化处理，在保障结构强度的前提下尽可能控制整体重量，避免长期壁挂安装后出现连接段形变下垂的问题。镜头端的黑色防护圈采用突出于筒身端面的设计，除了防护镜头之外，还能在一定程度上减少侧面杂光射入镜头造成的画面眩光问题，提升采集画面的清晰度。

　　在结构细节处理上，铰接位置的连接结构做了阻尼限位设计，调整角度后可依靠结构阻尼保持固定姿态，不会因为长期风吹震动出现镜头偏移的情况，安装底座的贴合面做了平整化处理，与安装面贴合时可减少缝隙，避免雨水顺着安装面渗入设备连接位置。设备整体的外形尺寸控制紧凑，不会因为体积过大对安装点位的周边环境造成突兀的视觉影响，筒身的流线型过渡也能减少户外大风环境下的风阻，降低支架承受的风载荷。

　　从建模的结构还原度来看，各部件的装配间隙都按照实际量产的公差要求做了预留，筒身与底座的连接位置、镜头防护圈与筒身的配合位置都还原了实际产品的装配关系，可直接用于安防系统方案的可视化展示、安装点位的空间适配校验，也可作为同类监控产品结构设计的参考基准，帮助结构设计人员快速验证安装空间、调整结构布局，减少前期方案设计的重复建模工作量。在实际选型适配过程中，这类结构的枪型摄像头因为安装调节灵活、结构可靠性高，也是目前民用与工业安防场景中应用占比较高的一类设备，建模过程中对安装孔位、调节行程、机身外径等关键尺寸的还原，能够帮助施工人员提前预判安装点位的空间是否充足，比如在狭窄楼道安装时，可通过模型模拟筒身伸出长度，避免镜头视角被墙面或者周边管线遮挡，也能提前规划布线的走向，确认设备尾线的连接空间是否满足要求。
